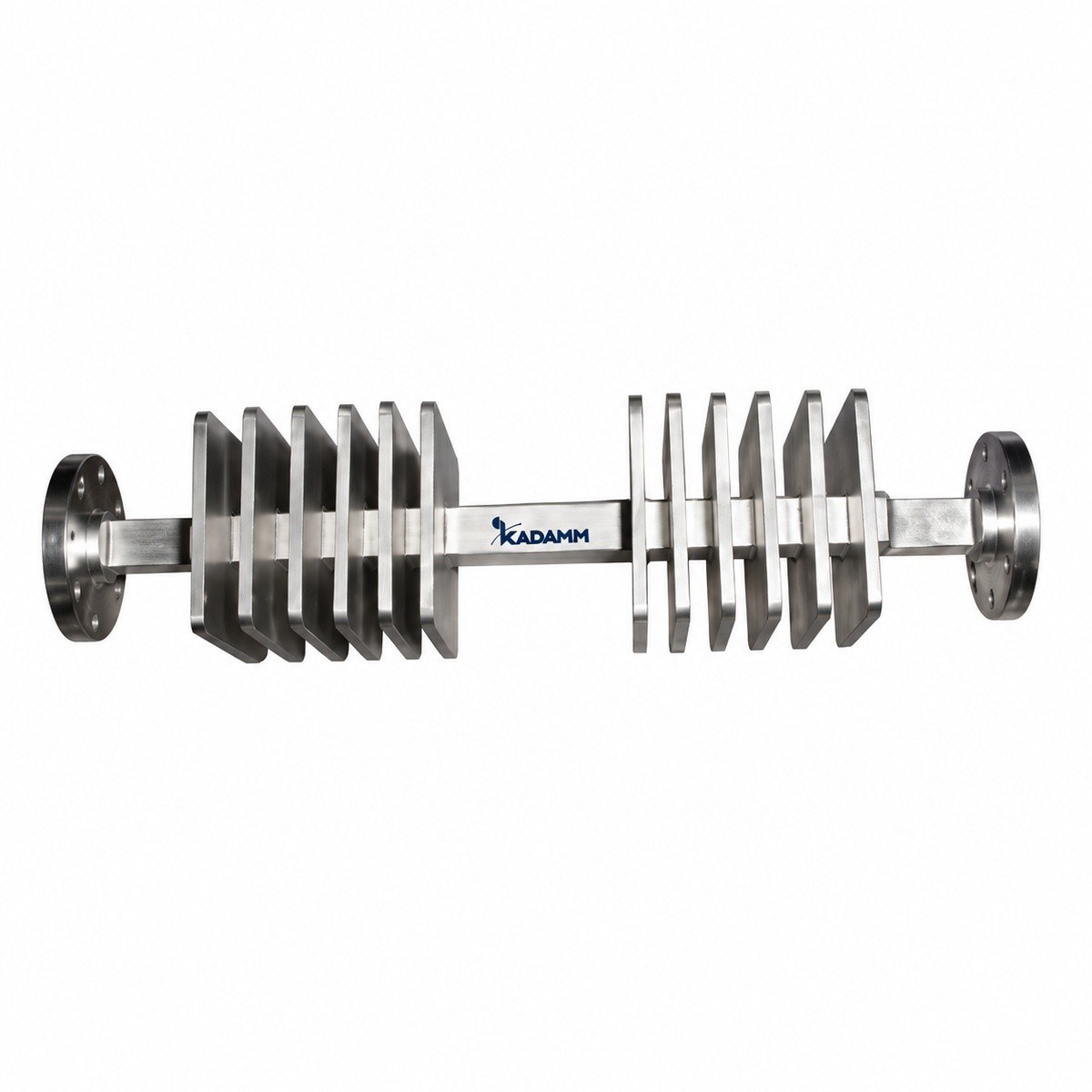

Волноводные аттенюаторы фиксированные с ответвлением, высокой мощности KADAMM АТВ-О-ВМ

Серия KADAMM АТВ-О-ВМ — 25 моделей в диапазоне 750 МГц – 112 ГГц. Модели различаются: частоты, мощн., КСВН, волновод, фланец.

В серии KADAMM АТВ-О-ВМ — 25 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.

Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.

В волноводном аттенюаторе поглощающая пластина стоит вдоль силовых линий электрического поля; у переменных исполнений её положение задают винтом со шкалой.

По таблице исполнений KADAMM АТВ-О-ВМ: КСВН от 1,2 до 1,25; допустимая мощность от 10 до 4000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Аттенюаторы с ответвлением высокой мощности. Мощное исполнение аттенюатора с ответвлением рассчитано на большие входные мощности: внутренняя нагрузка, в которую уходит основная часть мощности, выполнена с развитым теплоотводом. На выход проходит малая, точно известная доля — это позволяет подключать к мощному тракту измерители и анализаторы. Чем больше номинал ослабления, тем большая часть входной мощности рассеивается в нагрузке. Поэтому допустимая мощность в таблице — главный параметр выбора, наряду с номиналом ослабления и неравномерностью по диапазону. Корпус при работе нагревается: аттенюатор размещают с доступом воздуха к радиатору и не закрывают теплоизоляцией. Для мощностей у предела модели полезен обдув. Применяют такие аттенюаторы для измерения мощности и спектра передатчиков, при испытаниях усилителей, в трактах, где нужно снизить уровень перед приёмником или смесителем на стенде. Типичная схема измерения мощного передатчика: выход передатчика — мощный аттенюатор — измеритель мощности или анализатор спектра. Номинал ослабления выбирают так, чтобы на выходе уровень был в рабочем диапазоне прибора с запасом на пиковые значения. При этом выход аттенюатора всегда должен быть нагружен: работа на разомкнутый выход ухудшает согласование и точность. Мощность для конкретной модели указана в таблице диапазоном — он зависит от номинала ослабления.

Выбор внутри серии KADAMM АТВ-О-ВМ: КСВН — от 1,2 у KADAMM АТВ-WR770-ОМ до 1,25 у KADAMM АТВ-WR137-ОМ-2.

Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.

Комплект поставки модели серии KADAMM АТВ-О-ВМ: аттенюатор, паспорт изделия.
