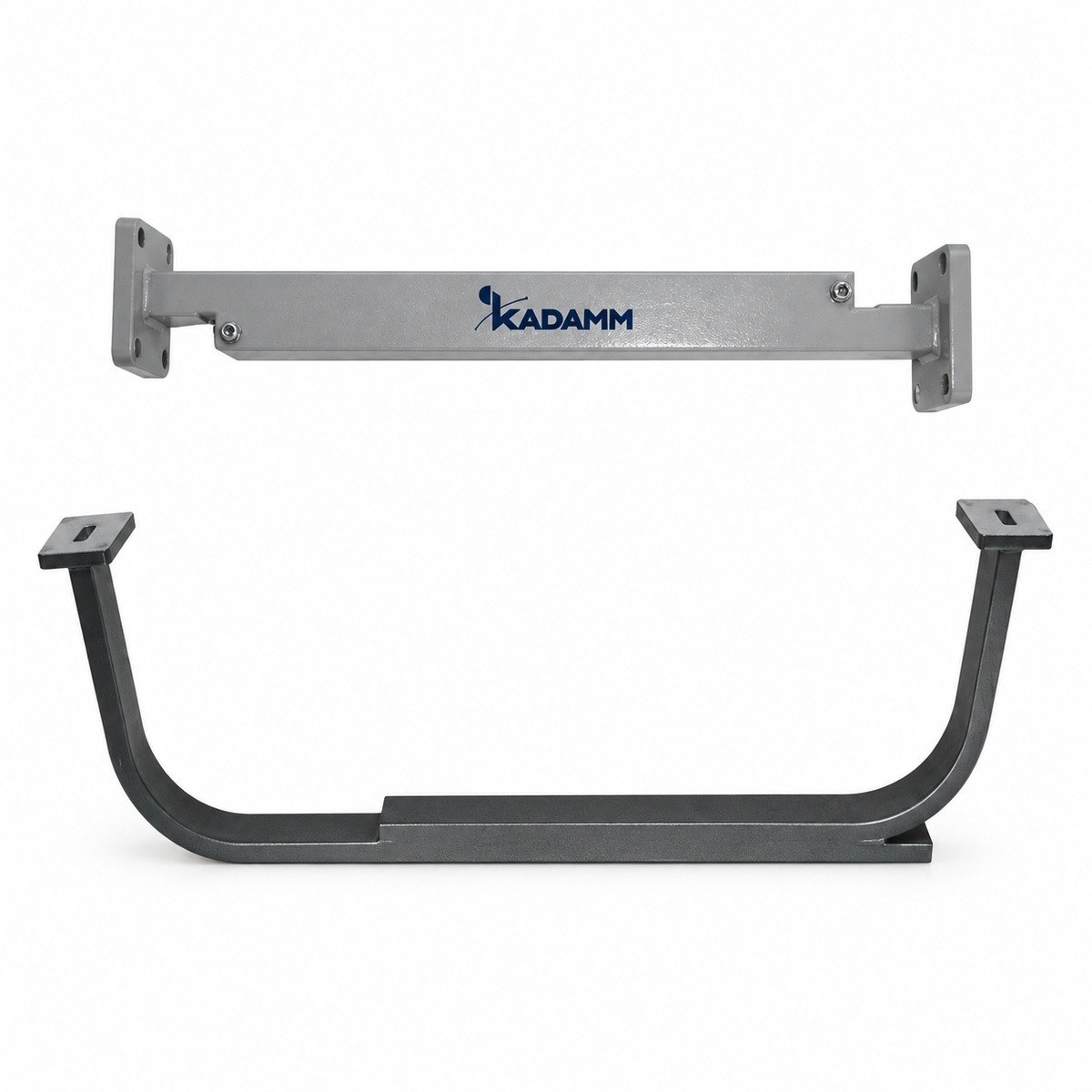

Волноводные аттенюаторы фиксированные с ответвлением KADAMM АТВ-О

Серия KADAMM АТВ-О — 44 модели в диапазоне 960 МГц – 112 ГГц. Модели различаются: частоты, КСВН, волновод, фланец, материал.

В серии KADAMM АТВ-О — 44 модели. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.

Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.

В волноводном аттенюаторе поглощающая пластина стоит вдоль силовых линий электрического поля; у переменных исполнений её положение задают винтом со шкалой.

По таблице исполнений KADAMM АТВ-О: КСВН от 1,2 до 1,25 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Фиксированные аттенюаторы с ответвлением. В аттенюаторах этой серии ослабление получают не поглощающей пластиной на пути волны, а ответвлением: на выход проходит заданная доля мощности, а остальная уходит во внутреннюю согласованную нагрузку. Номинал ослабления выбирается из ряда, указанного в примечании к таблице. Такой принцип даёт стабильное ослабление в широкой полосе: оно определяется геометрией элементов связи, а не свойствами резистивного слоя, которые зависят от температуры и времени. В таблице нормирована неравномерность ослабления по диапазону. В обозначении моделей есть исполнения с разными суффиксами; они различаются конструкцией, параметры каждой приведены в таблице. Перед заказом сверяйте артикул и номинал ослабления. Аттенюаторы с ответвлением применяют в измерительных схемах, где важна точность и стабильность ослабления, и в трактах, где большие номиналы ослабления нужно получить без длинных поглощающих пластин. Аттенюатор с ответвлением, как и обычный, взаимен по передаче, но мощность, ушедшая во внутреннюю нагрузку, ограничена её возможностями. Поэтому при выборе номинала смотрите на входную мощность: при большом ослаблении почти вся она рассеивается внутри. Для больших мощностей предназначено исполнение высокой мощности. Неравномерность ослабления по диапазону приведена в таблице; для точных измерений её учитывают по калибровке на рабочих частотах.

Выбор внутри серии KADAMM АТВ-О: КСВН — от 1,2 у KADAMM АТВ-WR770-О до 1,25 у KADAMM АТВ-WR10-ОУ.

Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.

Комплект поставки модели серии KADAMM АТВ-О: аттенюатор, паспорт изделия.
