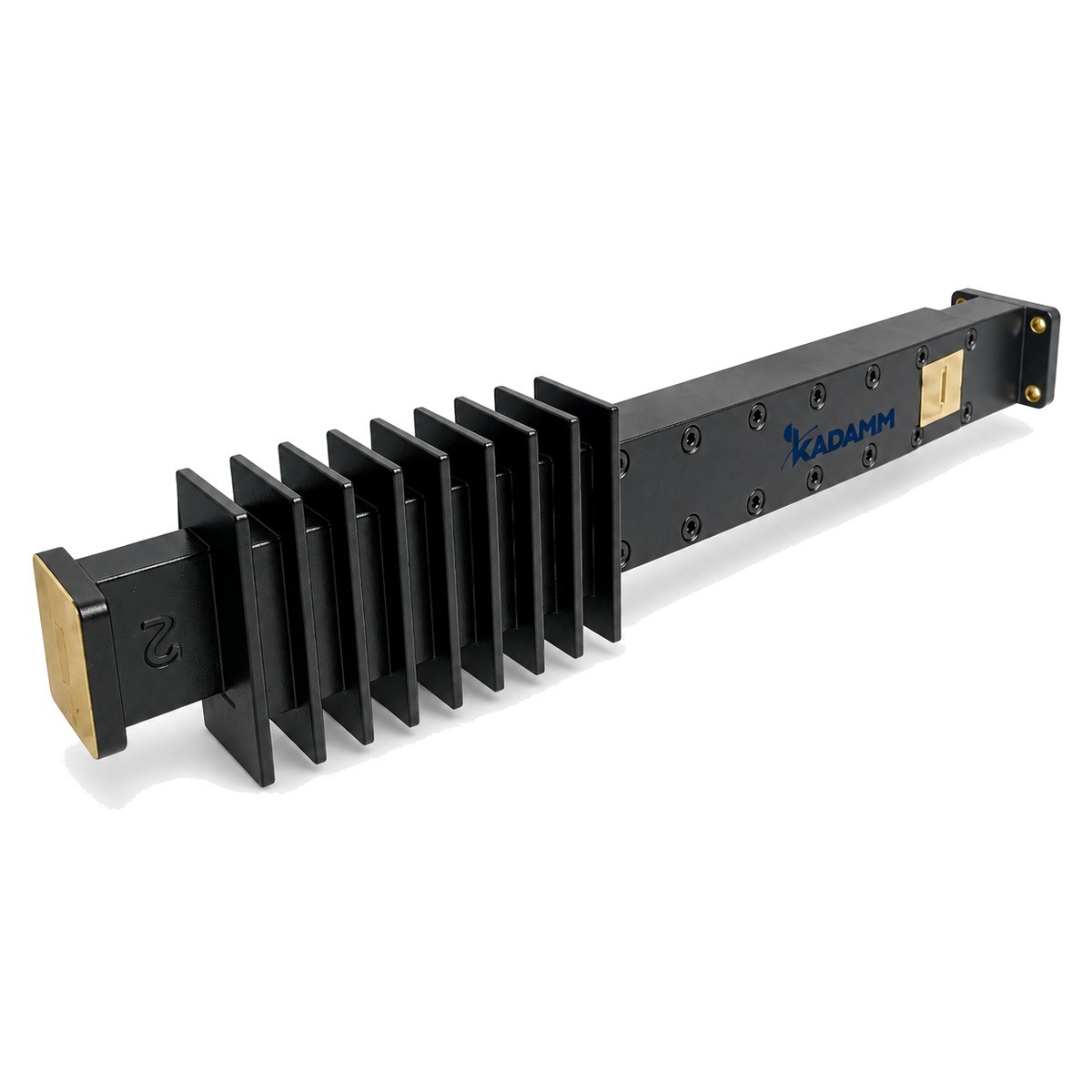

Волноводные аттенюаторы фиксированные: 24 модели, диапазон 3,3 – 110 ГГц, соединители по таблице исполнений. Ослабление сигнала на заданное значение с малым КСВН.
Аттенюатор — устройство калиброванного ослабления мощности сигнала. Его ставят, чтобы понизить уровень сигнала до допустимого для входа прибора, прямо отсчитывать ослабление в схемах сравнения и улучшить согласование: аттенюатор между источником и нагрузкой сглаживает изменения её сопротивления.
В серии KADAMM АТВ — 24 модели. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.
| Артикул | Частоты, ГГц | Мощность, Вт | КСВН | Соединитель | Ослабление, дБ |
|---|---|---|---|---|---|
| KADAMM АТВ-WR10-1-10 | 75–110 | 1 | 1,25 | WR-10 | 10±1 |
| KADAMM АТВ-WR112-425-40 | 7,05–10 | 425 | 1,2 | WR-112 | 40±1 |
| KADAMM АТВ-WR12-0,5-10 | 60,5–91,9 | 0,5 | 1,25 | WR-12 | 10±2,5 |
| KADAMM АТВ-WR12-0,5-20 | 60,5–91,9 | 0,5 | 1,25 | WR-12 | 20±5 |
| KADAMM АТВ-WR12-0,5-30 | 60,5–91,9 | 0,5 | 1,25 | WR-12 | 30 |
| KADAMM АТВ-WR12-40-30 | 60,5–91,9 | 40 | 1,25 | WR-12 | 30 |
| KADAMM АТВ-WR15-10 | 49,8–75,8 | - | 1,3 | WR-15 | 10 |
| KADAMM АТВ-WR15-20 | 49,8–75,8 | - | 1,3 | WR-15 | 20 |
| KADAMM АТВ-WR159-60-30 | 4,9–7,05 | 60 | 1,2 | WR-159 | 30±1,5 |
| KADAMM АТВ-WR19-K15-50 | 39,2–59,6 | 150 | 1,25 | WR-19 | 50 |
| KADAMM АТВ-WR229-1K-40 | 3,3–4,9 | 1000 | 1,2 | WR-229 | 40±1 |
| KADAMM АТВ-WR28-K1-10 | 26,3–40 | 100 | 1,15 | WR-28 | 10 |
| KADAMM АТВ-WR28-K1-20 | 26,3–40 | 100 | 1,15 | WR-28 | 20 |
| KADAMM АТВ-WR28-K1-30 | 26,3–40 | 100 | 1,15 | WR-28 | 30 |
| KADAMM АТВ-WR28-K1-40 | 26,3–40 | 100 | 1,15 | WR-28 | 40 |
| KADAMM АТВ-WR28-K1-50 | 26,3–40 | 100 | 1,15 | WR-28 | 50 |
| KADAMM АТВ-WR28-K1-60 | 26,3–40 | 100 | 1,15 | WR-28 | 60 |
| KADAMM АТВ-WR34-75-40 | 22–33 | 75 | 1,2 | WR-34 | 40±1 |
| KADAMM АТВ-WR34-K1-30 | 21,7–33 | 100 | 1,3 | WR-34 | 30±1 |
| KADAMM АТВ-WR34-K25-50 | 21,7–33 | 250 | 1,3 | WR-34 | 50±1 |
| KADAMM АТВ-WR42-60-30 | 18–26,5 | 60 | 1,2 | WR-42 | 30±1,5 |
| KADAMM АТВ-WR51-K16-40 | 14,5–22 | 160 | 1,3 | WR-51 | 40±1 |
| KADAMM АТВ-WR62-60-30 | 12,4–18 | 60 | 1,2 | WR-62 | 30±1,5 |
| KADAMM АТВ-WR90-60-30 | 8,2–12,4 | 60 | 1,2 | WR-90 | 30±1,5 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
Выберите диапазон частот и допустимую среднюю мощность с запасом, затем номинал ослабления и соединители. Если аттенюатор ставится на выход усилителя, считайте рассеиваемую мощность по реальному уровню сигнала, а не по номиналу.
X — номинал ослабления в децибелах. Допустимые номиналы перечислены в примечании к таблице исполнений; называйте артикул с нужным номиналом.
Средняя мощность в таблице указана при 25 °C. При повышенной температуре она снижается линейно — значение при предельной температуре дано в примечании.
Для мощных аттенюаторов вход определён конструкцией: подавайте мощность на вход, обозначенный в артикуле.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
