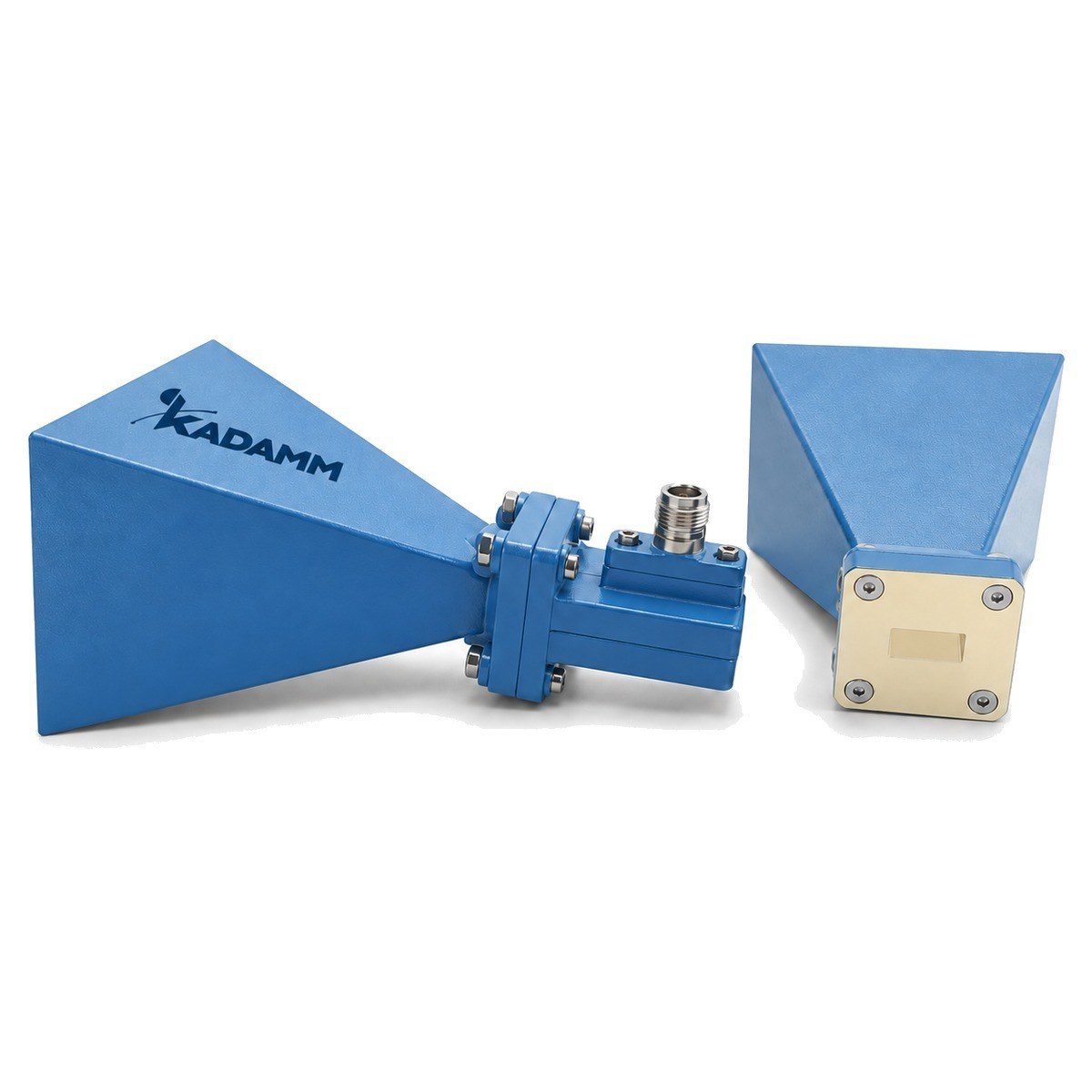

Рупорные антенны измерительные стандартного усиления (пирамидальные) KADAMM АР-СУ

Серия KADAMM АР-СУ — 21 модель в диапазоне 960 МГц – 112 ГГц, соединители SMA, N, 2,92 мм, 1,0 мм, 1,85 мм, 2,4 мм. Модели различаются: частоты, усиление, фланец, КСВН коаксиального входа, КСВН волноводного входа.

Рупоры стандартного усиления служат опорой при антенных измерениях: точность их калиброванного усиления определяет точность измерения. Широкополосные рупоры с гребнями перекрывают несколько октав одной антенной. В серии KADAMM АР-СУ — 21 модель.

Рупор плавно расширяет волновод и переводит волну в свободное пространство без резкой неоднородности: отражение мало во всём рабочем диапазоне, а форма диаграммы направленности легко рассчитывается.

Рупор с паспортным усилением — эталонная антенна измерительной лаборатории: с ним сравнивают испытуемую антенну (метод замещения) и пересчитывают уровень на входе приёмника в напряжённость поля.

По таблице исполнений KADAMM АР-СУ: коэффициент усиления от 10 до 25 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Рупоры стандартного усиления с двумя видами входа. Пирамидальные рупоры стандартного усиления этой серии нормированы сразу по двум входам: волноводному фланцу и коаксиальному соединителю. В таблице поэтому два КСВН — отдельно для волноводного входа и для коаксиального. Это удобно, когда одна и та же антенна переходит со стенда на стенд: на одном её подключают к волноводному тракту, на другом — кабелем к анализатору цепей. Стандартным называют усиление, которое определяется размерами раскрыва и длиной рупора и мало зависит от изготовления. Такой рупор не настраивают под конкретную частоту: его усиление плавно растёт по диапазону типоразмера, и по этой зависимости рупор используют как образец при сравнительных измерениях. Обозначение модели содержит номинальное усиление и коды исполнения входа; конкретный набор исполнений — в таблице. При выборе сначала определяют диапазон частот, затем нужный уровень усиления — он задаёт размер раскрыва и, следовательно, расстояние дальней зоны на стенде. Если коаксиальный вход используется постоянно, учитывайте, что КСВН коаксиального входа включает согласование перехода и обычно выше, чем у чистого волноводного входа. Типичная работа с таким рупором — метод замещения. Сначала измеряют уровень сигнала, принятого испытуемой антенной от удалённого источника, затем на её место ставят рупор стандартного усиления и повторяют измерение. Разница уровней, сложенная с известным усилением рупора, даёт усиление испытуемой антенны. При этом обе антенны должны быть ориентированы по одной поляризации и стоять в одной точке.

Пример: KADAMM АР-28-15 — рупорная антенна 26,5–40 ГГц, усиление 15 дБ, волноводный вход WR28.

Выбор внутри серии KADAMM АР-СУ: коэффициент усиления, дБ — от 15 у KADAMM АР-770-15-Y-Z до 10, 15, 20, 25 у KADAMM АР-12-X-Y-Z; КСВН коаксиального входа — от 1,2 у KADAMM АР-51-X-Y-Z до 1,6 у KADAMM АР-187-X-Y-Z.

Антенные измерения и калибровка, испытания на электромагнитную совместимость, облучатели зеркальных антенн, радарные датчики и короткие измерительные трассы.

Комплект поставки модели серии KADAMM АР-СУ: рупорная антенна, паспорт изделия.
