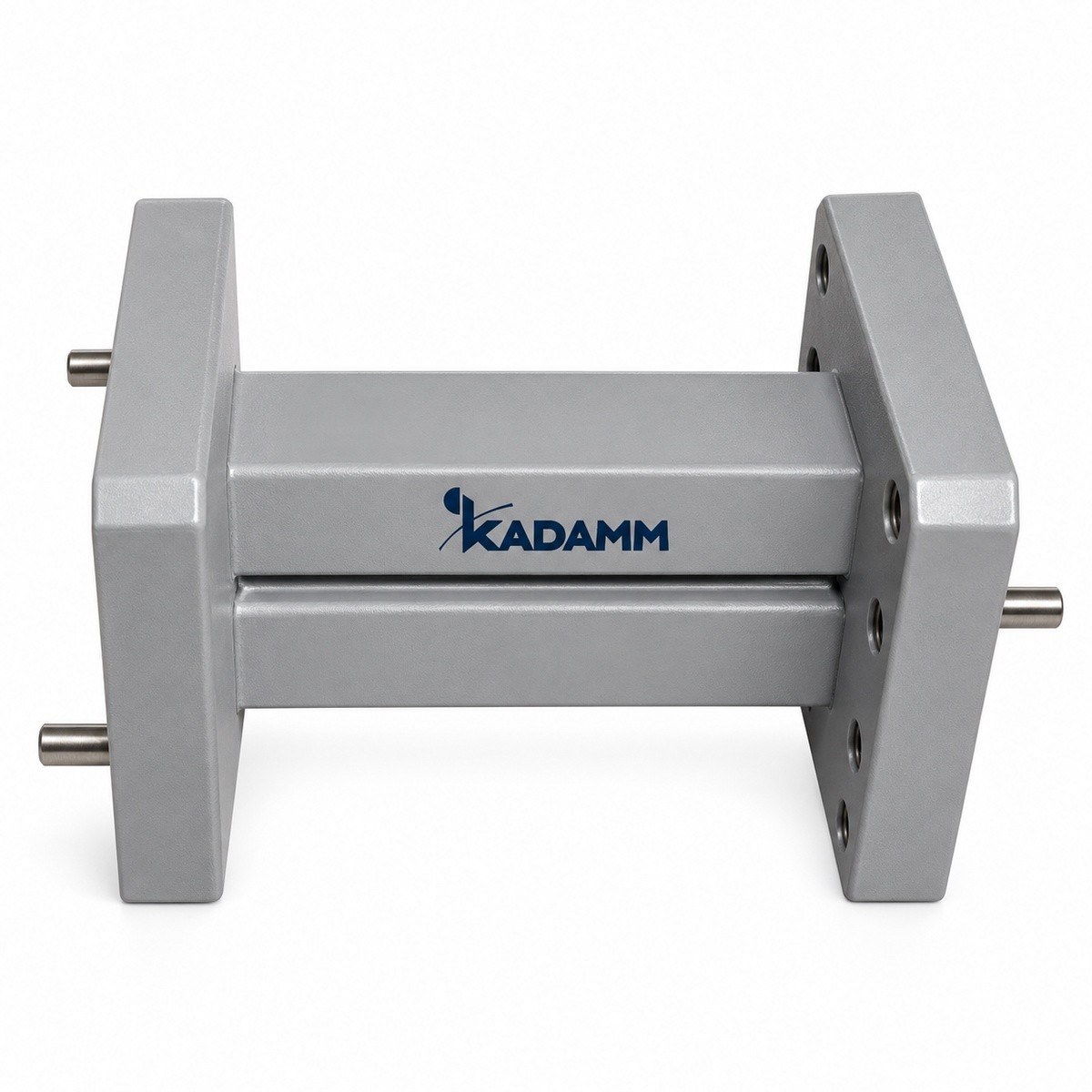

Аттенюаторы фиксированные для Н-образных волноводов KADAMM АТВ-Н

Серия KADAMM АТВ-Н — 13 моделей в диапазоне 840 МГц – 40 ГГц. Модели различаются: частоты, КСВН, волновод, материал.

В серии KADAMM АТВ-Н — 13 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.

Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.

В волноводном аттенюаторе поглощающая пластина стоит вдоль силовых линий электрического поля; у переменных исполнений её положение задают винтом со шкалой.

По таблице исполнений KADAMM АТВ-Н: КСВН от 1,15 до 1,2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Фиксированные аттенюаторы для Н-образных волноводов. Фиксированные аттенюаторы для двухгребневого волновода перекрывают широкий диапазон своего типоразмера. Это удобно в широкополосных трактах, испытательных стендах ЭМС и системах радиоэлектронной борьбы, где частота меняется в широких пределах. Поле двухгребневого волновода сосредоточено в зазоре между гребнями, и поглощающий элемент располагают именно там. Сохранить постоянство ослабления во всей широкой полосе непросто, поэтому в таблице приведена неравномерность ослабления по диапазону. Аттенюатор взаимен и одновременно улучшает согласование тракта: отражённая волна проходит его дважды. Это используют, чтобы развязать широкополосный источник от рассогласованной нагрузки. При выборе проверьте типоразмер, номинал и неравномерность ослабления; при необходимости учитывайте неравномерность калибровкой. Номинал ослабления в обозначении модели и таблице выбирают по уровню, который нужно получить на входе прибора. Мощность, которую выдерживает аттенюатор, уточняйте у менеджера для конкретной модели: в двухгребневом волноводе её ограничивает не только нагрев поглотителя, но и электрическая прочность зазора между гребнями. Материал корпуса указан в таблице. Фиксированный аттенюатор в двухгребневом тракте часто ставят прямо на выход широкополосного генератора: он снижает влияние рассогласования нагрузки на уровень сигнала во всей полосе. В отличие от аттенюаторов с ответвлением, здесь вся ослабленная мощность выделяется в поглощающем элементе на пути волны, поэтому именно его нагрев определяет предел по мощности.

Выбор внутри серии KADAMM АТВ-Н: КСВН — от 1,15 у KADAMM АТВ-WRD84 до 1,2 у KADAMM АТВ-WRD180.

Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.

Комплект поставки модели серии KADAMM АТВ-Н: аттенюатор, паспорт изделия.
