Три вида нагрузок

По ГОСТ 15094-69 нагрузки — конечные элементы тракта для поглощения или отражения энергии. В волноводном тракте их три вида:

НагрузкаЧто делаетЗачемСерии КАДАММ
Согласованнаяпоглощает всю падающую мощность, КСВН близок к 1закрыть свободный порт, эквивалент антенны при настройке передатчикаKADAMM НВ, KADAMM НВ-ВО
Рассогласованнаяотражает часть мощности с заданным КСВНпроверка устойчивости усилителей, калибровкаKADAMM НР
Короткозамкнутаяполностью отражает волнуэталон отражения при калибровке, настройка резонаторовKADAMM НКЗ, KADAMM НКЗ-С, KADAMM НКЗ-П

Короткозамкнутая нагрузка

Короткозамкнутая нагрузка (короткозамыкатель) перекрывает волновод проводящей стенкой и отражает всю мощность. Пластина (KADAMM НКЗ) даёт отражение в плоскости фланца. Нагрузка со смещением (KADAMM НКЗ-С) переносит плоскость отражения на известное расстояние — такие пары используют в калибровочных наборах векторного анализатора. Подвижная нагрузка, волноводный поршень (KADAMM НКЗ-П), позволяет плавно менять фазу отражения: ею настраивают резонаторы и согласующие устройства.

Для коаксиального тракта есть меры холостого хода и короткого замыкания (KADAMM НКЗ-18) — они выполняют ту же роль при калибровке.

Согласованная волноводная нагрузка

Внутри согласованной нагрузки — поглотитель, плавно заполняющий волновод, чтобы волна затухала без отражения. Главное при выборе — рассеиваемая мощность и КСВН в полосе.

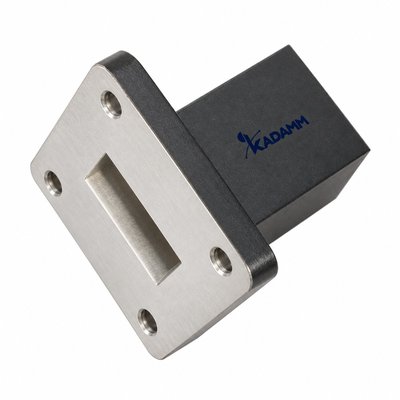

  • Малой мощности и укороченные (KADAMM НВ-У) — для измерений и закрытия портов на стенде.
  • Высокой мощности с воздушным охлаждением (KADAMM НВ-ВО) — радиаторы рассеивают тепло.
  • С водяным охлаждением (KADAMM НВ-ВД) — для самых мощных передатчиков.

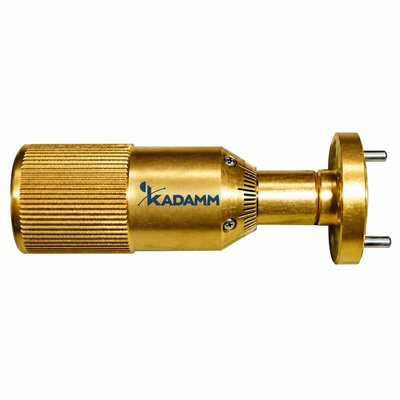

  • Скользящие (KADAMM НВ-СК) — для точных измерений: перемещение поглотителя позволяет отделить его собственное отражение.
  • Для Н-образных и круглых волноводов — KADAMM НВ-Н, KADAMM НВ-К.

Нагрузка, рассчитанная на малую мощность, при подаче мощности передатчика выходит из строя. Сравните среднюю и импульсную мощность тракта с таблицей исполнений.
