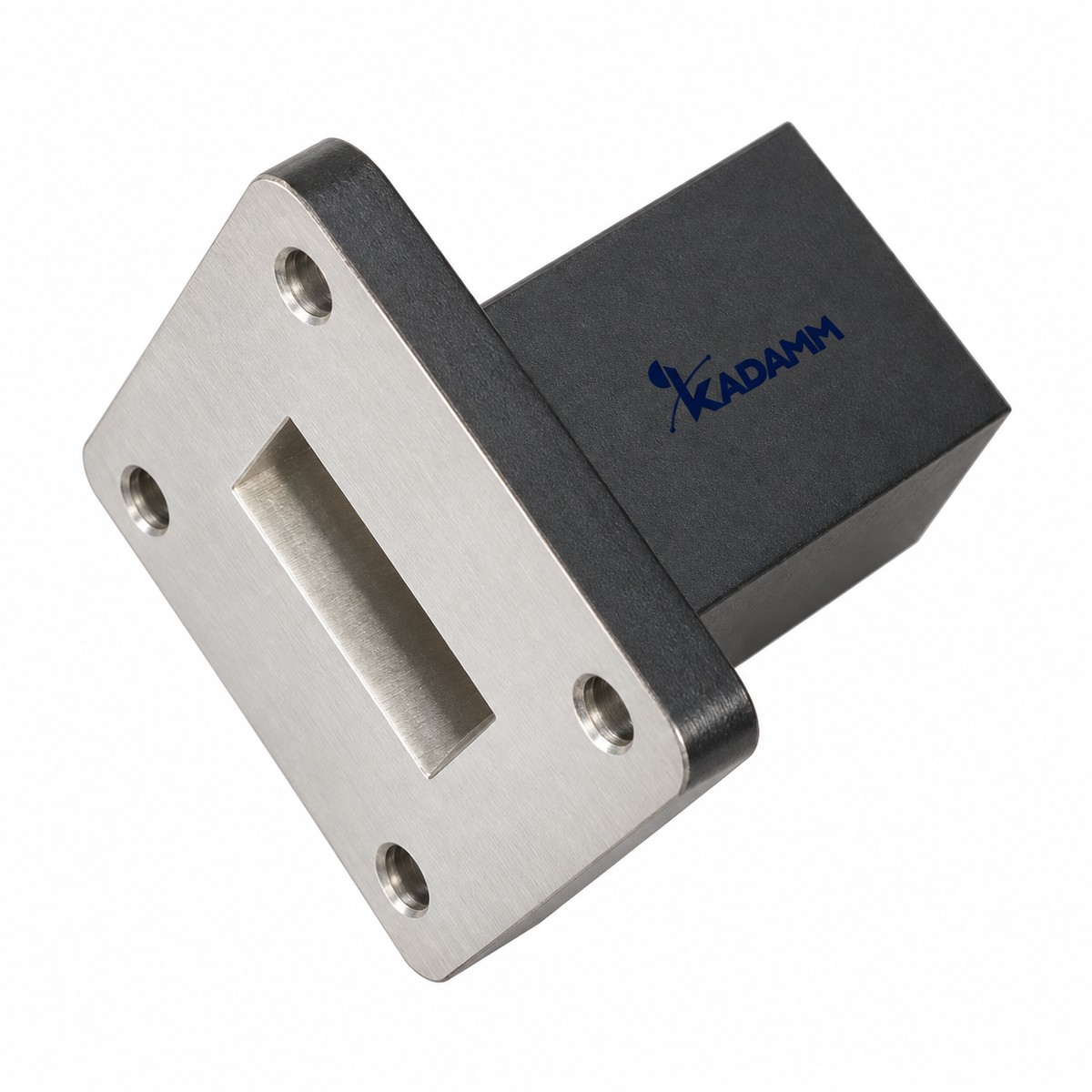

Волноводные нагрузки согласованные укороченные: 29 моделей. Согласованные нагрузки для прямоугольных волноводов.
Серия KADAMM НВ-У — 29 моделей в диапазоне 320 МГц – 112 ГГц. Модели различаются: частоты, КСВН, волновод, фланец, материал.
В серии KADAMM НВ-У — 29 моделей; типоразмер, диапазон, средняя мощность, КСВН и фланец — в таблице.
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал | Длина, мм |
|---|---|---|---|---|---|---|
| KADAMM НВ-WR10-К | 73,8-112 | 1,15 | WR10 | FUGP | медь | 5-10 |
| KADAMM НВ-WR112-К | 6,57-9,99 | 1,05 | WR112 | FBP | медь | 20-40 |
| KADAMM НВ-WR1150-К | 0,64-0,98 | 1,07 | WR1150 | FDP | алюминий | 170-350 |
| KADAMM НВ-WR12-К | 60,5-91,9 | 1,15 | WR12 | FUGP | медь | 5-10 |
| KADAMM НВ-WR137-К | 5,38-8,17 | 1,05 | WR137 | FDP | медь | 25-50 |
| KADAMM НВ-WR15-К | 49,8-75,8 | 1,1 | WR15 | FUGP | медь | 6-12 |
| KADAMM НВ-WR1500-К | 0,49-0,75 | 1,07 | WR1500 | FDP | алюминий | 200-400 |
| KADAMM НВ-WR159-К | 4,64-7,05 | 1,05 | WR159 | FDP | алюминий | 30-60 |
| KADAMM НВ-WR1800-К | 0,41-0,62 | 1,07 | WR1800 | FDP | алюминий | 250-500 |
| KADAMM НВ-WR187-К | 3,94-5,99 | 1,05 | WR187 | FDP | алюминий | 40-70 |
| KADAMM НВ-WR19-К | 39,2-59,6 | 1,1 | WR19 | FUGP | медь | 6-12 |
| KADAMM НВ-WR2100-К | 0,35-0,53 | 1,07 | WR2100 | FDP | алюминий | 250-550 |
| KADAMM НВ-WR22-К | 32,9-50,1 | 1,1 | WR22 | FUGP | медь | 7-15 |
| KADAMM НВ-WR229-К | 3,22-4,90 | 1,05 | WR229 | FDP | алюминий | 40-80 |
| KADAMM НВ-WR2300-К | 0,32-0,49 | 1,07 | WR2300 | FDP | алюминий | 300-600 |
| KADAMM НВ-WR28-К | 26,5-40,0 | 1,07 | WR28 | FBP | медь | 8-15 |
| KADAMM НВ-WR284-К | 2,60-3,95 | 1,05 | WR284 | FDP | алюминий | 40-90 |
| KADAMM НВ-WR34-К | 21,7-33,0 | 1,07 | WR34 | FBP | медь | 10-18 |
| KADAMM НВ-WR340-К | 2,17-3,30 | 1,05 | WR340 | FDP | алюминий | 50-100 |
| KADAMM НВ-WR42-К | 17,6-26,7 | 1,05 | WR42 | FBP | медь | 10-18 |
| KADAMM НВ-WR430-К | 1,72-2,61 | 1,05 | WR430 | FDP | алюминий | 60-130 |
| KADAMM НВ-WR51-К | 14,5-22,0 | 1,05 | WR51 | FBP | медь | 10-20 |
| KADAMM НВ-WR510-К | 1,45-2,20 | 1,05 | WR510 | FDP | алюминий | 70-150 |
| KADAMM НВ-WR62-К | 11,9-18,0 | 1,05 | WR62 | FBP | медь | 10-20 |
| KADAMM НВ-WR650-К | 1,13-1,73 | 1,05 | WR650 | FDP | алюминий | 100-200 |
| KADAMM НВ-WR75-К | 9,84-15,0 | 1,05 | WR75 | FBP | медь | 15-30 |
| KADAMM НВ-WR770-К | 0,96-1,46 | 1,05 | WR770 | FDP | алюминий | 120-250 |
| KADAMM НВ-WR90-К | 8,20-12,40 | 1,05 | WR90 | FBP | медь | 15-30 |
| KADAMM НВ-WR975-К | 0,75-1,15 | 1,07 | WR975 | FDP | алюминий | 150-300 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Рабочая полоса | 10% |
Выбор внутри серии KADAMM НВ-У: КСВН — от 1,05 у KADAMM НВ-WR770-К до 1,15 у KADAMM НВ-WR10-К.
Серия KADAMM НВ-У (320 МГц – 112 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W): волноводные тракты; испытания.
Комплект поставки модели серии KADAMM НВ-У: волноводная нагрузка, паспорт изделия.
Серия KADAMM НВ-У перекрывает 320 МГц – 112 ГГц: KADAMM НВ-WR2300-К — 0,32-0,49; KADAMM НВ-WR2100-К — 0,35-0,53; KADAMM НВ-WR1800-К — 0,41-0,62; KADAMM НВ-WR1500-К — 0,49-0,75; KADAMM НВ-WR1150-К — 0,64-0,98; KADAMM НВ-WR975-К — 0,75-1,15; KADAMM НВ-WR770-К — 0,96-1,46; KADAMM НВ-WR650-К — 1,13-1,73; ещё 21 в таблице исполнений.
У всех 29 моделей серии KADAMM НВ-У: Рабочая полоса — 10%.
У KADAMM НВ-У: диапазон 320 МГц – 112 ГГц, 29 моделей, соединители по таблице исполнений. У KADAMM НВ-ВО: диапазон 320 МГц – 112 ГГц, 78 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM НВ-У — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM НВ-У могут уточняться без уведомления.
Поставляем Волноводные нагрузки согласованные укороченные KADAMM НВ-У под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
