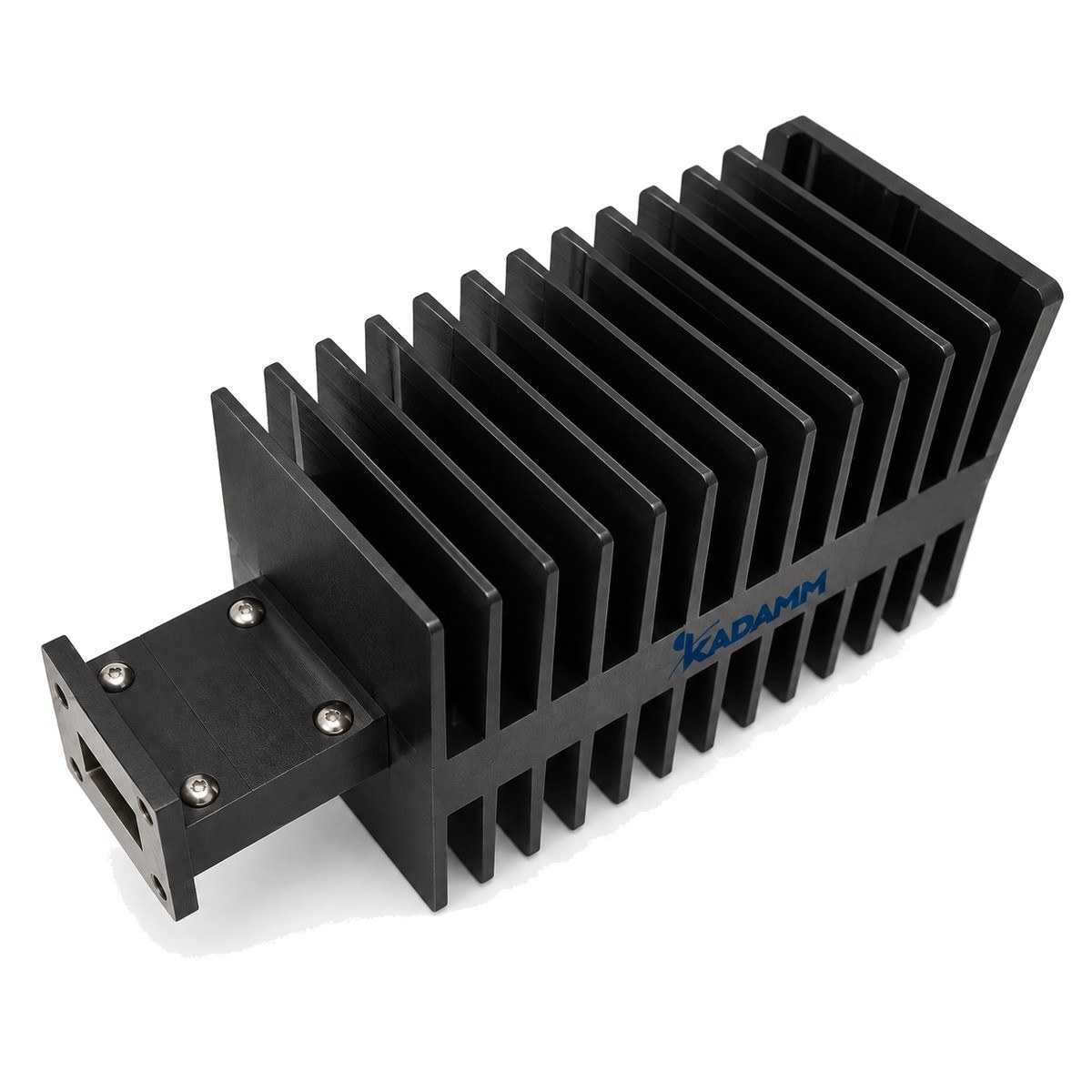

Нагрузки волноводные средней мощности KADAMM НВ-СМ

Серия KADAMM НВ-СМ — 20 моделей в диапазоне 1,72 – 75,8 ГГц. Модели различаются: частоты, мощность, материал, типоразмер волновода, фланец.

В серии KADAMM НВ-СМ — 20 моделей; типоразмер, диапазон, средняя мощность, КСВН и фланец — в таблице.

Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.

Волноводная согласованная нагрузка поглощает мощность внутри отрезка волновода с поглотителем; мощные исполнения отводят тепло рёбрами или водой.

По таблице исполнений KADAMM НВ-СМ: допустимая мощность от 50 до 600 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Нагрузки средней мощности. Нагрузки средней мощности занимают промежуточное место: они уже выдерживают выход маломощного передатчика или мощность, ответвлённую на развязанное плечо, но ещё обходятся без принудительного охлаждения. Корпус у них массивнее, чем у измерительных нагрузок, и лучше отводит тепло во фланец и окружающий воздух. Поглотитель в такой нагрузке длиннее и рассчитан на больший нагрев. Чтобы тепло не скапливалось у вершины клина, материал располагают вдоль широкой стенки, где он плотно прилегает к металлу. Поэтому нагрузка лучше работает в открытом пространстве: в закрытом отсеке без вентиляции её температура растёт. Типичные места установки — свободные плечи делителей и ответвителей в передающих трактах, испытательные стенды усилителей, где нужно погасить выход на время настройки, и тракты, где циркулятор работает как вентиль и отражённая мощность уходит в нагрузку его третьего плеча. При выборе учитывайте температуру среды: допустимая мощность нормируется для рабочего диапазона температур, и на верхнем краю запаса меньше. Если мощность близка к пределу, лучше взять модель из линейки высокой мощности. Нагрузку средней мощности удобно держать на стенде постоянно подключённой к свободным плечам: она переносит случайные режимы, при которых измерительная нагрузка уже перегрелась бы. Если корпус после работы заметно горячий на ощупь, это сигнал, что мощность близка к пределу и стоит перейти к оребрённым исполнениям. Материал корпуса указан в таблице: алюминиевые нагрузки легче, медные лучше проводят тепло и при равных габаритах переносят больший нагрев; выбор зависит от того, что важнее в конкретном изделии — масса или запас по мощности.

Выбор внутри серии KADAMM НВ-СМ: мощность, Вт — от 600 у KADAMM НВ-WR19-K6-A-10 до 50 у KADAMM НВ-WR15-50-B-6.

Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.

Комплект поставки модели серии KADAMM НВ-СМ: волноводная нагрузка, паспорт изделия.
