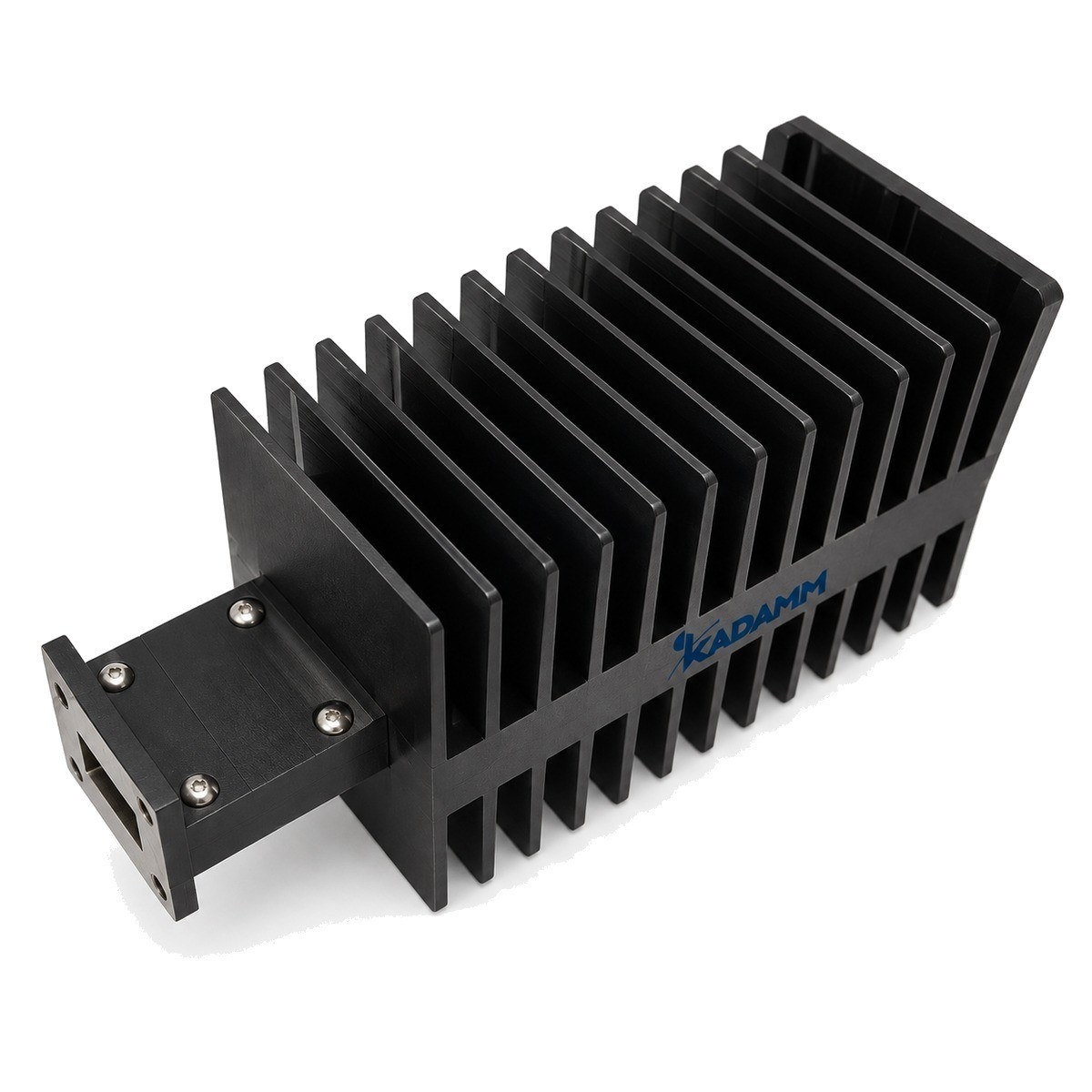

Нагрузки волноводные малой мощности KADAMM НВ-ММ

Серия KADAMM НВ-ММ — 27 моделей в диапазоне 1,13 – 112 ГГц. Модели различаются: частоты, мощность, КСВН, материал, типоразмер волновода.

В серии KADAMM НВ-ММ — 27 моделей; типоразмер, диапазон, средняя мощность, КСВН и фланец — в таблице.

Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.

Волноводная согласованная нагрузка поглощает мощность внутри отрезка волновода с поглотителем; мощные исполнения отводят тепло рёбрами или водой.

По таблице исполнений KADAMM НВ-ММ: КСВН от 1,03 до 1,2; допустимая мощность от 0,5 до 150 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Нагрузки малой мощности. Нагрузки малой мощности — измерительные и оконечные элементы маломощных трактов: приёмных цепей, стендов, лабораторных установок с анализатором цепей. В этой линейке важнее всего малое отражение, а рассеиваемая мощность невелика, поэтому корпус не нуждается в радиаторе и остаётся компактным. Внутри — клиновидный поглотитель, вклеенный в отрезок волновода. Он рассчитан на тепло, которое отводится только через стенки корпуса и фланец. Если подать на такую нагрузку мощность выше нормированной, поглотитель перегреется, его свойства изменятся, и КСВН вырастет; при длительной перегрузке материал может разрушиться. Серия охватывает узкие сечения миллиметрового диапазона, где волновод маленький, а требования к точности изготовления высоки: перекос поглотителя или зазор у фланца сразу заметны на КСВН. Поэтому такие нагрузки используют как опорные при калибровке и проверке трактов. При выборе сопоставьте максимальную мощность в точке установки с допустимой для модели и проверьте, что фланец совпадает с ответным. Если нагрузка стоит на развязанном плече ответвителя или циркулятора, считайте худший случай — сколько мощности может прийти туда при обрыве основной линии. В обозначении моделей зашифрованы типоразмер волновода и допустимая мощность; по ним удобно сразу отсеять неподходящие исполнения. Перед подключением к анализатору цепей проверьте чистоту фланца и центрирующих штифтов: в узких волноводах даже пылинка на контактной плоскости меняет отражение заметнее, чем разброс между экземплярами нагрузок. Тот же принцип выбора по мощности действует и при работе с усилителями миллиметрового диапазона: даже небольшой выходной каскад может превысить предел измерительной нагрузки.

Выбор внутри серии KADAMM НВ-ММ: мощность, Вт — от 150 у KADAMM НВ-WR650-K15-A-2 до 0,5 у KADAMM НВ-WR12-0,5-B-6; КСВН — от 1,03 у KADAMM НВ-WR28-15-A-1-1 до 1,2 у KADAMM НВ-WR28-20.

Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.

Комплект поставки модели серии KADAMM НВ-ММ: волноводная нагрузка, паспорт изделия.
