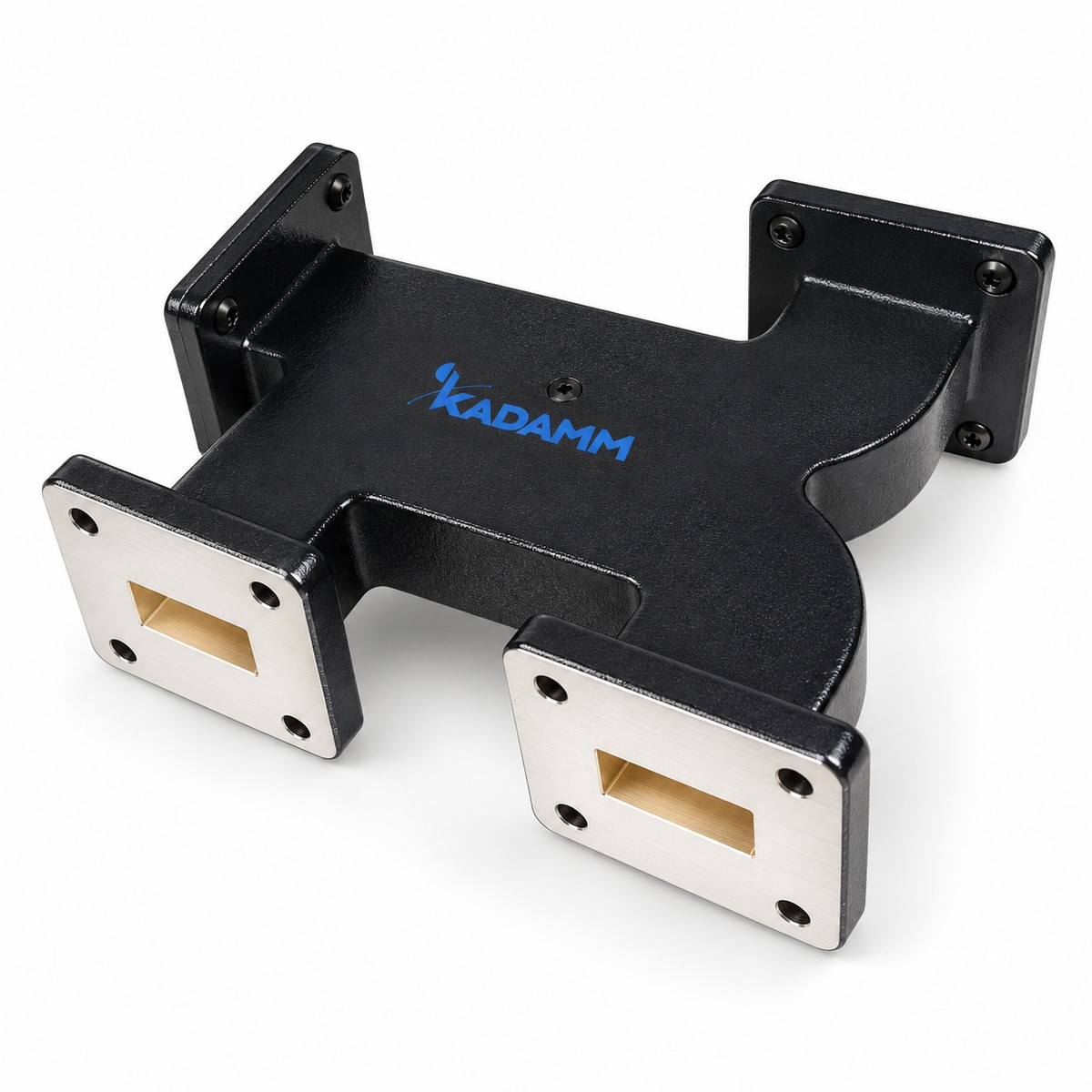

Квадратурные мосты волноводные 90° (по узкой и широкой стенке): 22 модели. Деление мощности между двумя выходами со сдвигом фаз 90°.
Серия KADAMM МСВ — 22 модели в диапазоне 3,22 – 40 ГГц. Модели различаются: частоты, КСВН, волновод, материал.
Волноводный квадратурный мост делит мощность между двумя выходами со сдвигом фаз 90°; при переходном ослаблении 3 дБ — поровну. Исполнения — со связью по узкой и по широкой стенке волновода. Его применяют в балансных схемах, для сложения мощности и в диаграммообразующих схемах антенн.
В серии KADAMM МСВ — 22 модели; типоразмер, диапазон, рабочая полоса, КСВН, переходное ослабление и материал — в таблице.
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал |
|---|---|---|---|---|
| KADAMM МСВ-WR112-С | 6,57-9,99 | 1,25 | WR112 | медь |
| KADAMM МСВ-WR137-С | 5,38-8,17 | 1,25 | WR137 | медь |
| KADAMM МСВ-WR159-С | 4,64-7,05 | 1,25 | WR159 | алюминий |
| KADAMM МСВ-WR159-Т | 4,64-7,05 | 1,25 | WR159 | алюминий |
| KADAMM МСВ-WR187-С | 3,94-5,99 | 1,25 | WR187 | алюминий |
| KADAMM МСВ-WR187-Т | 3,94-5,99 | 1,25 | WR187 | алюминий |
| KADAMM МСВ-WR229-С | 3,22-4,90 | 1,25 | WR229 | алюминий |
| KADAMM МСВ-WR229-Т | 3,22-4,90 | 1,25 | WR229 | алюминий |
| KADAMM МСВ-WR28-С | 26,5-40,0 | 1,3 | WR28 | медь |
| KADAMM МСВ-WR28-Т | 26,5-40,0 | 1,3 | WR28 | медь |
| KADAMM МСВ-WR34-С | 21,7-33,0 | 1,3 | WR34 | медь |
| KADAMM МСВ-WR34-Т | 21,7-33,0 | 1,3 | WR34 | медь |
| KADAMM МСВ-WR42-С | 17,6-26,7 | 1,3 | WR42 | медь |
| KADAMM МСВ-WR42-Т | 17,6-26,7 | 1,3 | WR42 | медь |
| KADAMM МСВ-WR51-С | 14,5-22,0 | 1,25 | WR51 | медь |
| KADAMM МСВ-WR51-Т | 14,5-22,0 | 1,25 | WR51 | медь |
| KADAMM МСВ-WR62-С | 11,9-18,0 | 1,25 | WR62 | медь |
| KADAMM МСВ-WR62-Т | 11,9-18,0 | 1,25 | WR62 | медь |
| KADAMM МСВ-WR75-С | 9,84-15,0 | 1,25 | WR75 | медь |
| KADAMM МСВ-WR75-Т | 9,84-15,0 | 1,25 | WR75 | медь |
| KADAMM МСВ-WR90-С | 8,20-12,40 | 1,25 | WR90 | медь |
| KADAMM МСВ-WR90-Т | 8,20-12,40 | 1,25 | WR90 | медь |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 3 -7 |
| Рабочая полоса | ≤10% |
Выбор внутри серии KADAMM МСВ: КСВН — от 1,25 у KADAMM МСВ-WR229-С до 1,3 у KADAMM МСВ-WR28-Т.
Серия KADAMM МСВ (3,22 – 40 ГГц; диапазоны IEEE C, X, Ku, K, Ka): сложение мощности; антенные решётки.
Комплект поставки модели серии KADAMM МСВ: квадратурный мост волноводный, паспорт изделия.
Серия KADAMM МСВ перекрывает 3,22 – 40 ГГц: KADAMM МСВ-WR229-С — 3,22-4,90; KADAMM МСВ-WR229-Т — 3,22-4,90; KADAMM МСВ-WR187-С — 3,94-5,99; KADAMM МСВ-WR187-Т — 3,94-5,99; KADAMM МСВ-WR159-С — 4,64-7,05; KADAMM МСВ-WR159-Т — 4,64-7,05; KADAMM МСВ-WR137-С — 5,38-8,17; KADAMM МСВ-WR112-С — 6,57-9,99; ещё 14 в таблице исполнений.
У всех 22 модели серии KADAMM МСВ: Переходное ослабление, дБ — 3 -7; Рабочая полоса — ≤10%.
Да, при подаче сигналов с нужным сдвигом фаз; четвёртое плечо нагружается согласованной нагрузкой.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM МСВ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM МСВ могут уточняться без уведомления.
Поставляем Квадратурные мосты волноводные 90° (по узкой и широкой стенке) KADAMM МСВ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
