Передатчикпадающая волнаОтветвительчасть мощности в плечоАнтеннанагрузка трактаИзмерительбоковое плечо
Ответвитель отводит калиброванную часть падающей волны, не разрывая тракт.

Принцип работы

Направленный ответвитель отводит калиброванную часть мощности, распространяющейся по тракту в одном направлении, в боковое плечо. Связь между основным и вспомогательным волноводом идёт через отверстия, щели или петли, расположенные так, что волны в боковом плече складываются для падающей волны и взаимно гасятся для обратной. Поэтому по ответвителю можно отдельно контролировать падающую и отражённую мощность, частоту и спектр — без разрыва тракта.

Три главных параметра: переходное ослабление (какая доля мощности уходит в боковое плечо, в децибелах), направленность (насколько подавлена обратная волна) и КСВН основного тракта.

Конструкции и когда какую

КонструкцияОсобенностиСерия КАДАММ
Крестообразныйдва волновода крест-накрест, компактныйKADAMM ОВ-КР
Петлевойсвязь петлёй с коаксиальным выходом, для контроля мощностиKADAMM ОВ-П
По широкой стенкемногодырочная связь, высокая направленность в полосеKADAMM ОВ-ШС
По узкой стенкесвязь через узкую стенкуKADAMM ОВ-УС
Зондовыймалая связь, выход на коаксиальный разъёмKADAMM ОВ-З
Для Н-образных волноводовширокополосный двухгребневый трактKADAMM ОВ-Н, KADAMM ОВ-П-Н
Круглого волновода, для волны H01тракты круглого волноводаKADAMM ОВ-З-К, KADAMM ОВ-К-Н01
Гармоникконтроль гармоник передатчикаKADAMM ОВ-Г

Квадратурный мост — ответвитель на 3 дБ

Если переходное ослабление равно 3 дБ, мощность делится между выходами поровну, со сдвигом фаз 90°: это квадратурный мост. Его применяют в балансных схемах усилителей, для сложения мощности двух передатчиков и в диаграммообразующих схемах антенных решёток. Волноводные квадратурные мосты КАДАММ (KADAMM МСВ) выполнены со связью по узкой и по широкой стенке; переходное ослабление каждой модели — в таблице исполнений.

Как выбрать

  • Типоразмер волновода — как у тракта: он задаёт рабочую полосу.
  • Переходное ослабление — под уровни: мощность в боковом плече не должна превышать допустимый вход измерителя или детектора. Для мощного передатчика берут связь 40–60 дБ, для маломощного стенда — 10–20 дБ.
  • Направленность — чем выше, тем точнее измерение КСВН и отражённой мощности.
  • Одно- или двунаправленный. Для одновременного контроля падающей и отражённой волны нужен ответвитель с двумя боковыми плечами.
  • Выход бокового плеча — волноводный или коаксиальный; тип разъёма указан в таблице.

Свободное боковое плечо закрывают согласованной нагрузкой: иначе отражение от него ухудшит направленность и точность измерения.

Серии КАДАММ

В разделе волноводные направленные ответвители и мосты — 165 моделей.

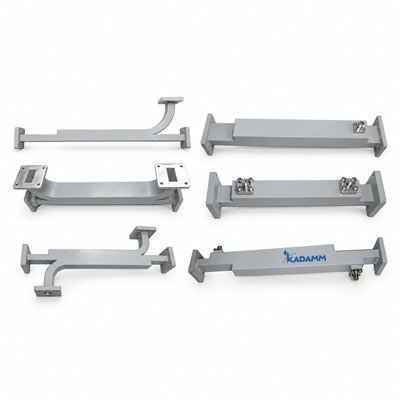

KADAMM ОВ-ШС
Волноводные направленные ответвители (по широкой стенке)
По широкой стенке, 750 МГц – 112 ГГц, 24 моделей
Открыть карточку
KADAMM ОВ-УС
Волноводные направленные ответвители по узкой стенке
По узкой стенке, 750 МГц – 112 ГГц, 24 моделей
Открыть карточку

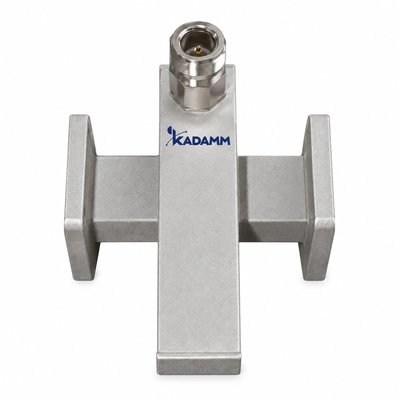

KADAMM ОВ-КР
Волноводные направленные ответвители крестообразные
Крестообразные, 960 МГц – 40 ГГц, 18 моделей
Открыть карточку

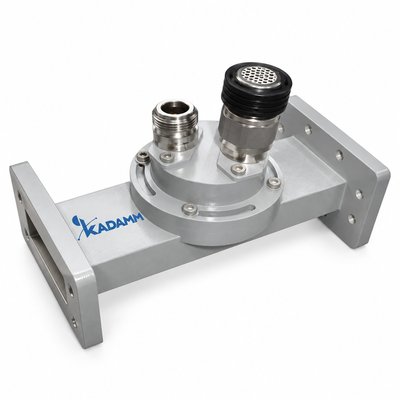

KADAMM ОВ-П
Волноводные направленные ответвители петлевые
Петлевые, 750 МГц – 18 ГГц, 15 моделей
Открыть карточку
KADAMM ОВ-З
Волноводные направленные ответвители зондовые
Зондовые, 3,22 – 40 ГГц
Открыть карточку
KADAMM МСВ
Квадратурные мосты волноводные 90° (по узкой и широкой стенке)
Квадратурные мосты, 3,22 – 40 ГГц, 22 моделей
Открыть карточку
