Волноводный тройник и двойной Т-мост: как устроены и как выбрать

Волноводный тройник делит мощность между двумя плечами синфазно или противофазно, двойной тройник (Т-мост) даёт ещё и развязку плеч. Разбираем E- и H-тройники, двойной тройник, согласованные делители мощности и как выбрать исполнение под задачу. В каталоге КАДАММ (KADAMM) — 124 моделей.

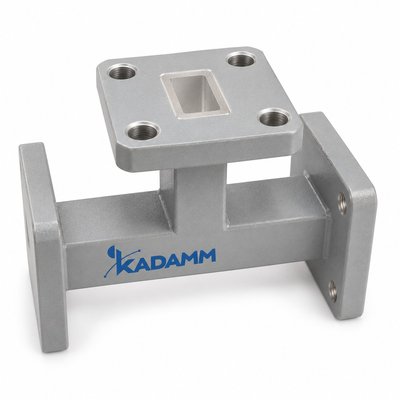

KADAMM ДМВ-2-ЕВолноводные тройники Е-плоскостные

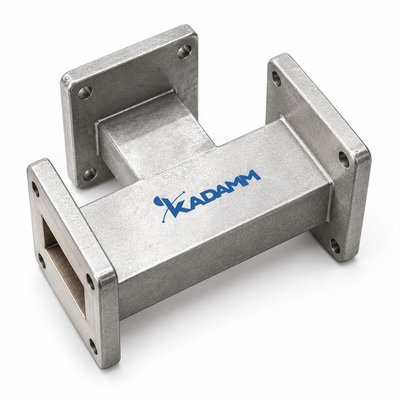

KADAMM ДМВ-2-НВолноводные тройники Н-плоскостные

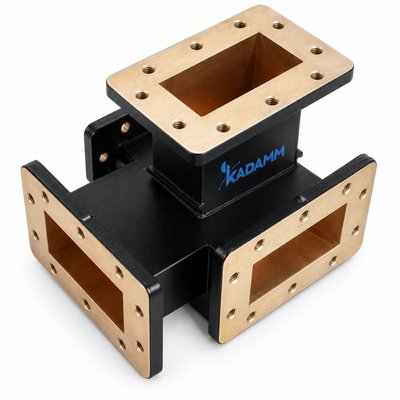

KADAMM ДМВ-2-ТМДвойные волноводные тройники (Т-мосты)

Если коротко

E-тройник — противофазные выходы, H-тройник — синфазные.

Двойной тройник (Т-мост) развязывает плечи E и H — основа мостовых схем.

Для передающего тракта берут согласованный делитель мощности.

Свободное плечо закрывают нагрузкой.

Тройник делит мощность; фаза выходов зависит от плоскости плеча.

Что делает волноводный тройник

Волноводный тройник разветвляет тракт: мощность, поданная в одно плечо, делится между двумя другими. Как именно она делится — синфазно или противофазно, — зависит от того, в какой плоскости присоединено боковое плечо.

Тип	Как присоединено плечо	Выходы	Серия КАДАММ
E-плоскостной (E-тройник)	к широкой стенке волновода	противофазные	KADAMM ДМВ-2-Е
H-плоскостной (H-тройник)	к узкой стенке волновода	синфазные	KADAMM ДМВ-2-Н
Двойной тройник (Т-мост)	оба плеча, E и H	развязанные плечи E и H	KADAMM ДМВ-2-ТМ
Синфазный делитель мощности	согласованное деление	равные амплитуда и фаза	KADAMM ДМВ-2-С
Для Н-образных волноводов	тройники и делители двухгребневого тракта	по исполнению	KADAMM ДМВ-2-НО

Двойной тройник (Т-мост)

Двойной тройник объединяет E- и H-тройник в одном узле. Его главное свойство — развязка между плечами E и H: сигнал, поданный в H-плечо, делится поровну и синфазно между боковыми плечами и не попадает в E-плечо, а сигнал из E-плеча делится противофазно и не попадает в H-плечо. На этом строят балансные смесители, мостовые схемы измерения, сложение и вычитание сигналов.

Двойной тройник без внутренних согласующих элементов согласован не по всем плечам. Если нужно согласование всех четырёх портов, берут исполнение с согласующими элементами — параметры каждой модели указаны в таблице исполнений.

Как выбрать

Типоразмер волновода — как у тракта; исполнения КАДАММ перекрывают 320 МГц – 112 ГГц.
Нужная фаза выходов: противофазные — E-тройник, синфазные — H-тройник или синфазный делитель.
Развязка плеч нужна для мостовых схем — тогда двойной тройник.
Согласование. Для деления мощности в передающем тракте берите согласованный делитель: простой тройник отражает часть мощности обратно.
Мощность и фланец — по таблице исполнений серии.

Неиспользуемое плечо тройника закрывают согласованной волноводной нагрузкой. Открытое плечо отражает мощность и нарушает деление.
