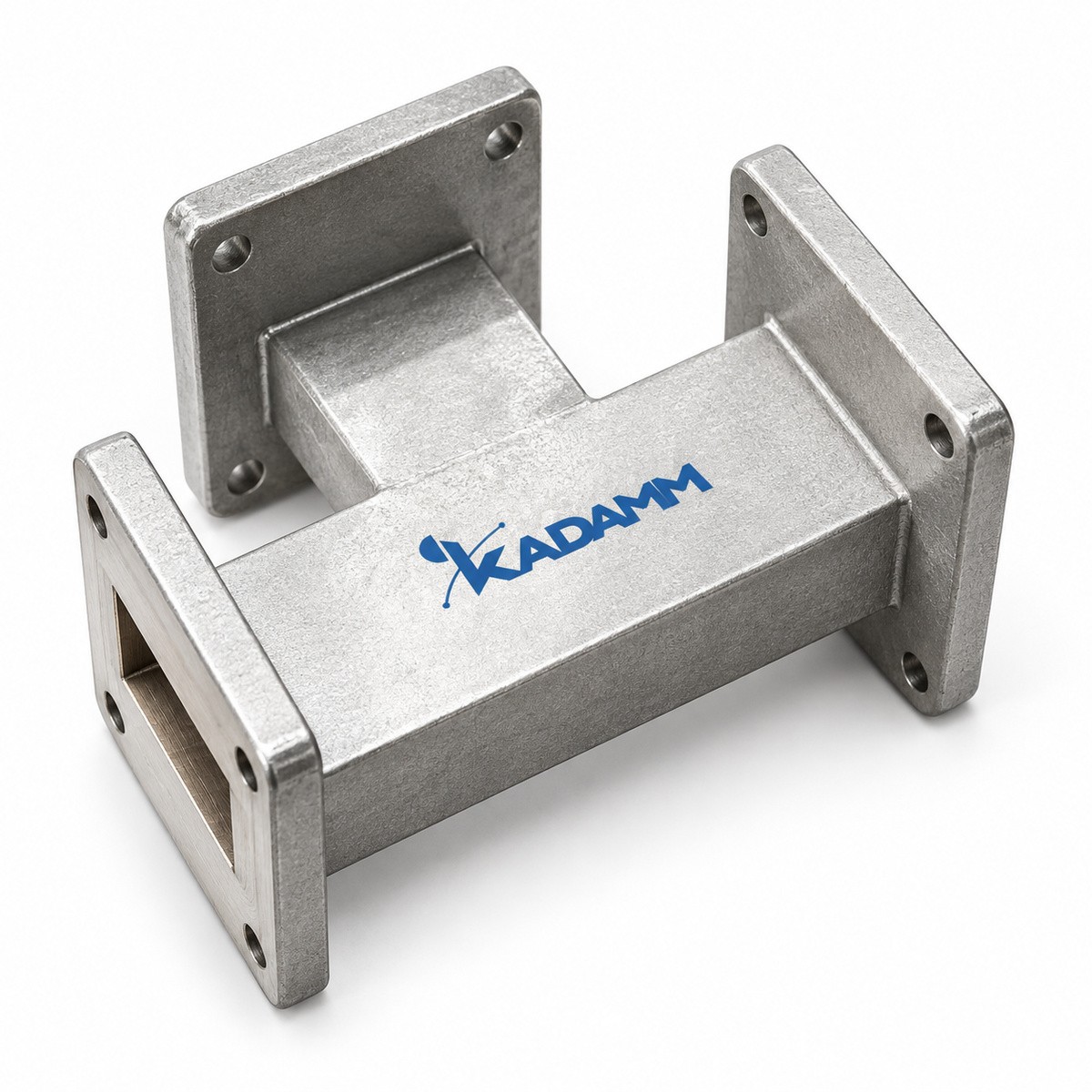

Волноводные тройники Н-плоскостные KADAMM ДМВ-2-Н

Name: Волноводные тройники Н-плоскостные KADAMM ДМВ-2-Н
Brand: KADAMM
SKU: KADAMM ДМВ-2-Н

Код: KADAMM ДМВ-2-Н

KADAMM ДМВ-2-Н — техническое описание (PDF)

KADAMM — каталог СВЧ-компонентов (PDF)

Производитель:
KADAMM

Все товары бренда

Только оригинальные
товары бренда

Цена по запросу

Запросить цену

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

KADAMM · Волноводные тройники и делители мощности

Волноводные тройники Н-плоскостные KADAMM ДМВ-2-Н

Волноводные тройники Н-плоскостные: 29 моделей. Разветвление волноводного тракта и деление мощности.

320 МГц – 112 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

Описание

Серия KADAMM ДМВ-2-Н — 29 моделей в диапазоне 320 МГц – 112 ГГц. Модели различаются: частоты, потери, волновод, фланец, материал.

В серии KADAMM ДМВ-2-Н — 29 моделей; типоразмер, диапазон, КСВН, развязка и фланец — в таблице, тип — в артикуле (Е, Н, ЕН, С).

Ключевые особенности

Диапазон 320 МГц – 112 ГГцСерия KADAMM ДМВ-2-Н перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W.

29 моделей в серииРазличаются: частоты, потери, волновод, фланец, материал.

Исполнения серии

Артикул	Частоты, ГГц	Потери, дБ	Волновод	Фланец	Материал	Полоса	Разбаланс, ±дБ	КСВН Н
KADAMM ДМВ-2-WR10-Н	73,8-112	0,5	WR10	FUGP	медь	≤10%	±0,50	1,35
KADAMM ДМВ-2-WR112-Н	6,57-9,99	0,3	WR112	FBP	медь	≤15%	±0,35	1,2
KADAMM ДМВ-2-WR1150-Н	0,64-0,98	0,2	WR1150	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR12-Н	60,5-91,9	0,5	WR12	FUGP	медь	≤10%	±0,50	1,35
KADAMM ДМВ-2-WR137-Н	5,38-8,17	0,3	WR137	FDP	медь	≤15%	±0,35	1,2
KADAMM ДМВ-2-WR15-Н	49,8-75,8	0,5	WR15	FUGP	медь	≤10%	±0,50	1,35
KADAMM ДМВ-2-WR1500-Н	0,49-0,75	0,2	WR1500	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR159-Н	4,64-7,05	0,2	WR159	FDP	алюминий	≤15%	±0,35	1,2
KADAMM ДМВ-2-WR1800-Н	0,41-0,62	0,2	WR1800	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR187-Н	3,94-5,99	0,2	WR187	FDP	алюминий	≤15%	±0,35	1,2
KADAMM ДМВ-2-WR19-Н	39,2-59,6	0,5	WR19	FUGP	медь	≤10%	±0,50	1,35
KADAMM ДМВ-2-WR2100-Н	0,35-0,53	0,2	WR2100	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR22-Н	32,9-50,1	0,5	WR22	FUGP	медь	≤10%	±0,50	1,35
KADAMM ДМВ-2-WR229-Н	3,22-4,90	0,2	WR229	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR2300-Н	0,32-0,49	0,2	WR2300	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR28-Н	26,5-40,0	0,4	WR28	FBP	медь	≤15%	±0,40	1,25
KADAMM ДМВ-2-WR284-Н	2,60-3,95	0,2	WR284	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR34-Н	21,7-33,0	0,4	WR34	FBP	медь	≤15%	±0,40	1,25
KADAMM ДМВ-2-WR340-Н	2,17-3,30	0,2	WR340	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR42-Н	17,6-26,7	0,4	WR42	FBP	медь	≤15%	±0,40	1,25
KADAMM ДМВ-2-WR430-Н	1,72-2,61	0,2	WR430	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR51-Н	14,5-22,0	0,4	WR51	FBP	медь	≤15%	±0,40	1,25
KADAMM ДМВ-2-WR510-Н	1,45-2,20	0,2	WR510	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR62-Н	11,9-18,0	0,3	WR62	FBP	медь	≤15%	±0,40	1,2
KADAMM ДМВ-2-WR650-Н	1,13-1,73	0,2	WR650	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR75-Н	9,84-15,0	0,3	WR75	FBP	медь	≤15%	±0,35	1,2
KADAMM ДМВ-2-WR770-Н	0,96-1,46	0,2	WR770	FDP	алюминий	≤15%	±0,25	1,15
KADAMM ДМВ-2-WR90-Н	8,20-12,40	0,3	WR90	FBP	медь	≤15%	±0,35	1,2
KADAMM ДМВ-2-WR975-Н	0,75-1,15	0,2	WR975	FDP	алюминий	≤15%	±0,25	1,15

Предельные значения: потери — не более; КСВН Н — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как выбрать модель

Выбор внутри серии KADAMM ДМВ-2-Н: вносимые потери, дБ — от 0,2 у KADAMM ДМВ-2-WR2300-Н до 0,5 у KADAMM ДМВ-2-WR10-Н; разбаланс амплитуды, ±дБ — от ±0,25 у KADAMM ДМВ-2-WR2300-Н до ±0,50 у KADAMM ДМВ-2-WR10-Н; КСВН плеча Н — от 1,15 у KADAMM ДМВ-2-WR2300-Н до 1,35 у KADAMM ДМВ-2-WR10-Н.

Применение

Серия KADAMM ДМВ-2-Н (320 МГц – 112 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W): антенные тракты; измерения.

Комплект поставки

Комплект поставки модели серии KADAMM ДМВ-2-Н: тройник волноводный, паспорт изделия.

Нормативная база и термины

✓

ГОСТ 18238-72 — линии передачи СВЧ: прямоугольный и коаксиальный волновод, термины

✓

ГОСТ 13317-89 — элементы соединения СВЧ-трактов, фланцы; КСВН

✓

IEC 60153 — полые металлические волноводы: типоразмеры (обозначения WR)

Вопросы и ответы

Серия KADAMM ДМВ-2-Н перекрывает 320 МГц – 112 ГГц: KADAMM ДМВ-2-WR2300-Н — 0,32-0,49; KADAMM ДМВ-2-WR2100-Н — 0,35-0,53; KADAMM ДМВ-2-WR1800-Н — 0,41-0,62; KADAMM ДМВ-2-WR1500-Н — 0,49-0,75; KADAMM ДМВ-2-WR1150-Н — 0,64-0,98; KADAMM ДМВ-2-WR975-Н — 0,75-1,15; KADAMM ДМВ-2-WR770-Н — 0,96-1,46; KADAMM ДМВ-2-WR650-Н — 1,13-1,73; ещё 21 в таблице исполнений.

У KADAMM ДМВ-2-Н: диапазон 320 МГц – 112 ГГц, 29 моделей, соединители по таблице исполнений. У KADAMM ДМВ-2-НО: диапазон 2 – 18 ГГц, 8 моделей, соединители по таблице исполнений.

КАДАММ — волноводные тройники и делители мощности: запросить цену и сроки

Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДМВ-2-Н — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДМВ-2-Н могут уточняться без уведомления.

Поставляем Волноводные тройники Н-плоскостные KADAMM ДМВ-2-Н под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
