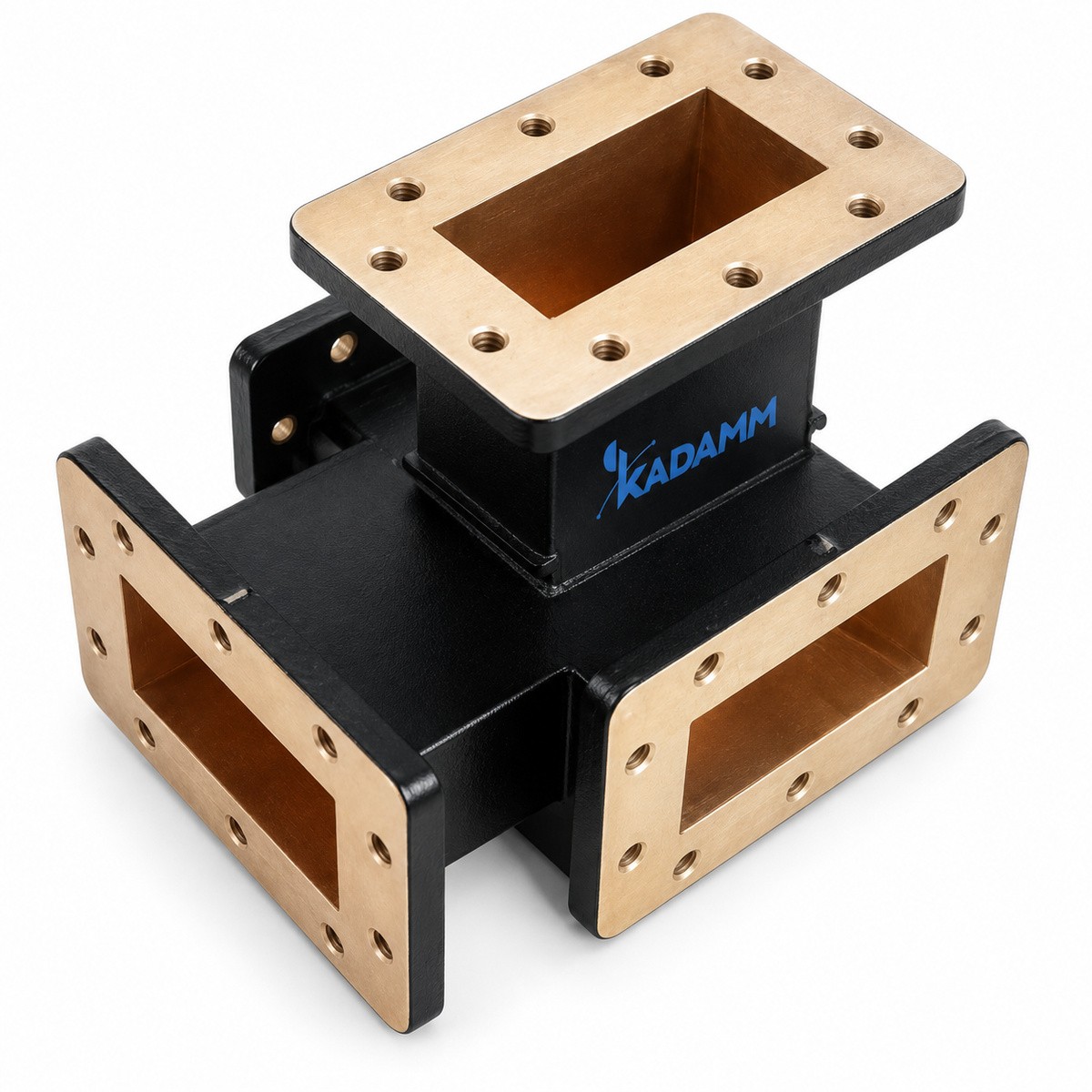

Двойные волноводные тройники (Т-мосты): 29 моделей. Разветвление волноводного тракта и деление мощности.
Серия KADAMM ДМВ-2-ТМ — 29 моделей в диапазоне 320 МГц – 112 ГГц. Модели различаются: частоты, развязка, волновод, фланец, материал.
В серии KADAMM ДМВ-2-ТМ — 29 моделей; типоразмер, диапазон, КСВН, развязка и фланец — в таблице, тип — в артикуле (Е, Н, ЕН, С).
| Артикул | Частоты, ГГц | Развязка, дБ | Волновод | Фланец | Материал | Разбаланс, ±дБ |
|---|---|---|---|---|---|---|
| KADAMM ДМВ-2-WR10-ЕН | 73,8-112 | 30 | WR10 | FUGP | медь | ≤0,5 |
| KADAMM ДМВ-2-WR112-ЕН | 6,57-9,99 | 35 | WR112 | FBP | медь | ≤0,4 |
| KADAMM ДМВ-2-WR1150-ЕН | 0,64-0,98 | 35 | WR1150 | FDP | алюминий | ≤0,25 |
| KADAMM ДМВ-2-WR12-ЕН | 60,5-91,9 | 30 | WR12 | FUGP | медь | ≤0,5 |
| KADAMM ДМВ-2-WR137-ЕН | 5,38-8,17 | 35 | WR137 | FDP | медь | ≤0,4 |
| KADAMM ДМВ-2-WR15-ЕН | 49,8-75,8 | 30 | WR15 | FUGP | медь | ≤0,5 |
| KADAMM ДМВ-2-WR1500-ЕН | 0,49-0,75 | 35 | WR1500 | FDP | алюминий | ≤0,25 |
| KADAMM ДМВ-2-WR159-ЕН | 4,64-7,05 | 35 | WR159 | FDP | алюминий | ≤0,4 |
| KADAMM ДМВ-2-WR1800-ЕН | 0,41-0,62 | 35 | WR1800 | FDP | алюминий | ≤0,25 |
| KADAMM ДМВ-2-WR187-ЕН | 3,94-5,99 | 35 | WR187 | FDP | алюминий | ≤0,4 |
| KADAMM ДМВ-2-WR19-ЕН | 39,2-59,6 | 30 | WR19 | FUGP | медь | ≤0,5 |
| KADAMM ДМВ-2-WR2100-ЕН | 0,35-0,53 | 35 | WR2100 | FDP | алюминий | ≤0,25 |
| KADAMM ДМВ-2-WR22-ЕН | 32,9-50,1 | 30 | WR22 | FUGP | медь | ≤0,5 |
| KADAMM ДМВ-2-WR229-ЕН | 3,22-4,90 | 35 | WR229 | FDP | алюминий | ≤0,4 |
| KADAMM ДМВ-2-WR2300-ЕН | 0,32-0,49 | 35 | WR2300 | FDP | алюминий | ≤0,25 |
| KADAMM ДМВ-2-WR28-ЕН | 26,5-40,0 | 30 | WR28 | FBP | медь | ≤0,4 |
| KADAMM ДМВ-2-WR284-ЕН | 2,60-3,95 | 35 | WR284 | FDP | алюминий | ≤0,4 |
| KADAMM ДМВ-2-WR34-ЕН | 21,7-33,0 | 30 | WR34 | FBP | медь | ≤0,4 |
| KADAMM ДМВ-2-WR340-ЕН | 2,17-3,30 | 35 | WR340 | FDP | алюминий | ≤0,4 |
| KADAMM ДМВ-2-WR42-ЕН | 17,6-26,7 | 30 | WR42 | FBP | медь | ≤0,4 |
| KADAMM ДМВ-2-WR430-ЕН | 1,72-2,61 | 35 | WR430 | FDP | алюминий | ≤0,4 |
| KADAMM ДМВ-2-WR51-ЕН | 14,5-22,0 | 35 | WR51 | FBP | медь | ≤0,4 |
| KADAMM ДМВ-2-WR510-ЕН | 1,45-2,20 | 35 | WR510 | FDP | алюминий | ≤0,25 |
| KADAMM ДМВ-2-WR62-ЕН | 11,9-18,0 | 35 | WR62 | FBP | медь | ≤0,4 |
| KADAMM ДМВ-2-WR650-ЕН | 1,13-1,73 | 35 | WR650 | FDP | алюминий | ≤0,25 |
| KADAMM ДМВ-2-WR75-ЕН | 9,84-15,0 | 35 | WR75 | FBP | медь | ≤0,4 |
| KADAMM ДМВ-2-WR770-ЕН | 0,96-1,46 | 35 | WR770 | FDP | алюминий | ≤0,25 |
| KADAMM ДМВ-2-WR90-ЕН | 8,20-12,4 | 35 | WR90 | FBP | медь | ≤0,4 |
| KADAMM ДМВ-2-WR975-ЕН | 0,75-1,15 | 35 | WR975 | FDP | алюминий | ≤0,25 |
Предельные значения: развязка — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Рабочая полоса | ≤20% |
| КСВН плеча Н, не более | 1,2 |
| КСВН плеча Е, не более | 1,5 |
Выбор внутри серии KADAMM ДМВ-2-ТМ: развязка, дБ — от 35 у KADAMM ДМВ-2-WR51-ЕН до 30 у KADAMM ДМВ-2-WR42-ЕН; разбаланс амплитуды, ±дБ — от ≤0,25 у KADAMM ДМВ-2-WR2300-ЕН до ≤0,5 у KADAMM ДМВ-2-WR10-ЕН.
Серия KADAMM ДМВ-2-ТМ (320 МГц – 112 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W): антенные тракты; измерения.
Комплект поставки модели серии KADAMM ДМВ-2-ТМ: тройник волноводный, паспорт изделия.
Серия KADAMM ДМВ-2-ТМ перекрывает 320 МГц – 112 ГГц: KADAMM ДМВ-2-WR2300-ЕН — 0,32-0,49; KADAMM ДМВ-2-WR2100-ЕН — 0,35-0,53; KADAMM ДМВ-2-WR1800-ЕН — 0,41-0,62; KADAMM ДМВ-2-WR1500-ЕН — 0,49-0,75; KADAMM ДМВ-2-WR1150-ЕН — 0,64-0,98; KADAMM ДМВ-2-WR975-ЕН — 0,75-1,15; KADAMM ДМВ-2-WR770-ЕН — 0,96-1,46; KADAMM ДМВ-2-WR650-ЕН — 1,13-1,73; ещё 21 в таблице исполнений.
У всех 29 моделей серии KADAMM ДМВ-2-ТМ: Рабочая полоса — ≤20%; КСВН плеча Н — 1,2; КСВН плеча Е — 1,5.
У KADAMM ДМВ-2-ТМ: диапазон 320 МГц – 112 ГГц, 29 моделей, соединители по таблице исполнений. У KADAMM ДМВ-2-НО: диапазон 2 – 18 ГГц, 8 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДМВ-2-ТМ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДМВ-2-ТМ могут уточняться без уведомления.
Поставляем Двойные волноводные тройники (Т-мосты) KADAMM ДМВ-2-ТМ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
