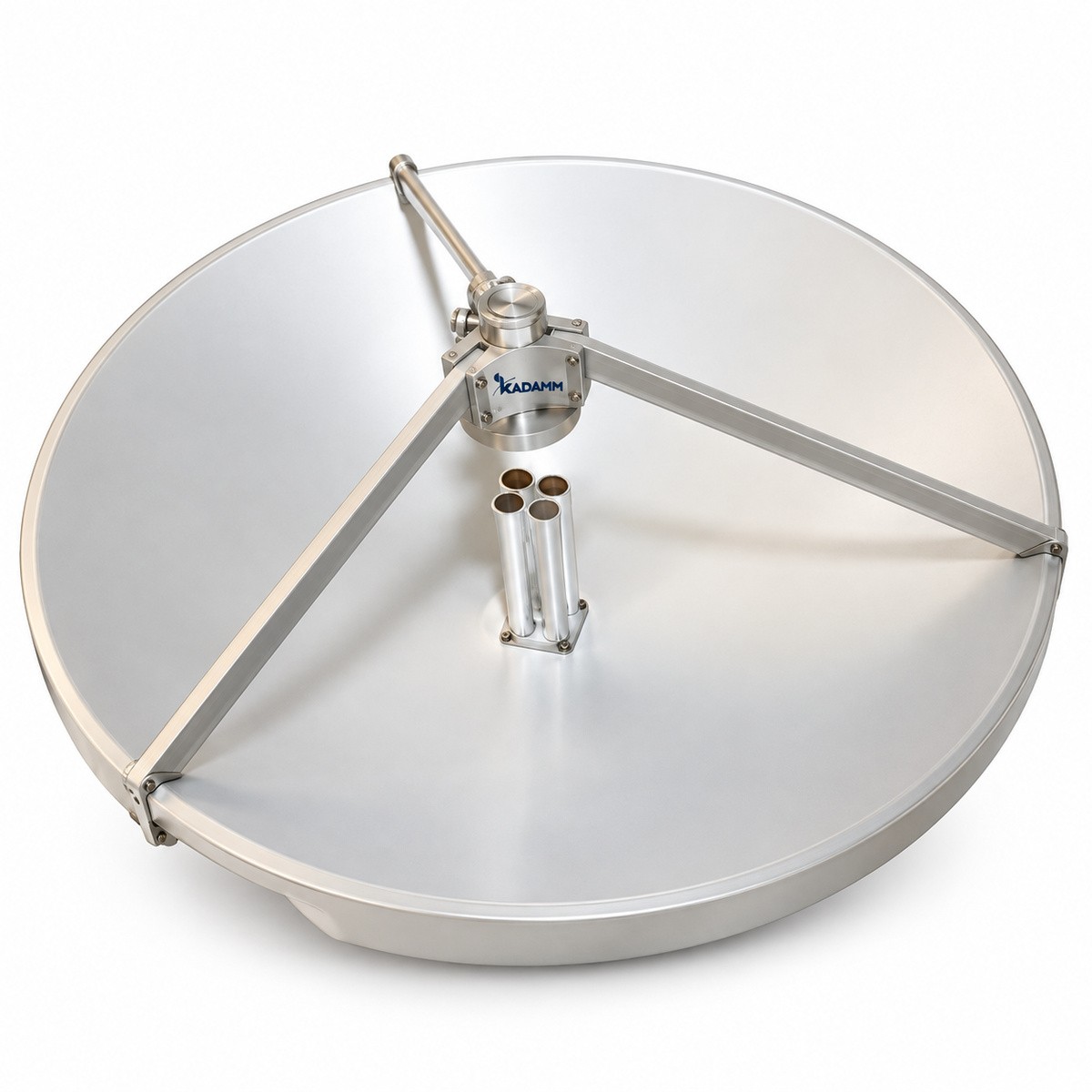

Зеркальные антенны Кассегрена моноимпульсные: 7 моделей в диапазоне 8,2 – 40 ГГц. Зеркальные антенны с высоким коэффициентом усиления и узким лучом.
Серия KADAMM АПР-КС-МИ — 7 моделей в диапазоне 8,2 – 40 ГГц, соединители N, SMA. Модели различаются: частоты, ку, диаметр, луч.
В серии KADAMM АПР-КС-МИ — 7 моделей; диаметр, диапазон, коэффициент усиления, ширина луча, уровень боковых лепестков, поляризация и вход — в таблице.
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-Л-КсМ | 26,5-40,0 | ≥29 | 2,92 (розетка) | 150 | ≤4,8 |
| KADAMM АПР-0,2-17600/26700-Л-КсМ | 17,6-26,7 | ≥28 | 2,92 (розетка) | 200 | ≤5,3 |
| KADAMM АПР-0,2-21700/33000-Л-КсМ | 21,7-33,0 | ≥29,5 | 2,92 (розетка) | 200 | ≤4,5 |
| KADAMM АПР-0,3-14500/22000-Л-КсМ | 14,5-22,0 | ≥30 | SMA (розетка) | 300 | ≤4 |
| KADAMM АПР-0,4-11900/18000-Л-КсМ | 11,9-18,0 | ≥30,5 | SMA (розетка) | 400 | ≤4 |
| KADAMM АПР-0,6-8200/12400-Л-КсМ | 8,2-12,4 | ≥31 | N (розетка) | 600 | ≤3,8 |
| KADAMM АПР-0,6-9840/15000-Л-КсМ | 9,84-15,0 | ≥32,5 | N (розетка) | 600 | ≤3,3 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤15% |
| Уровень боковых лепестков, плоскость Е, дБ | -13 |
| Уровень боковых лепестков, плоскость Н, дБ | -15 |
Выбор внутри серии KADAMM АПР-КС-МИ: коэффициент усиления, дБ — от ≥32,5 у KADAMM АПР-0,6-9840/15000-Л-КсМ до ≥28 у KADAMM АПР-0,2-17600/26700-Л-КсМ.
Серия KADAMM АПР-КС-МИ (8,2 – 40 ГГц; диапазоны IEEE X, Ku, K, Ka): связь и телеметрия; радиолокация; измерительные полигоны.
Комплект поставки модели серии KADAMM АПР-КС-МИ: антенна, паспорт изделия.
Серия KADAMM АПР-КС-МИ перекрывает 8,2 – 40 ГГц: KADAMM АПР-0,6-8200/12400-Л-КсМ — 8,2-12,4; KADAMM АПР-0,6-9840/15000-Л-КсМ — 9,84-15,0; KADAMM АПР-0,4-11900/18000-Л-КсМ — 11,9-18,0; KADAMM АПР-0,3-14500/22000-Л-КсМ — 14,5-22,0; KADAMM АПР-0,2-17600/26700-Л-КсМ — 17,6-26,7; KADAMM АПР-0,2-21700/33000-Л-КсМ — 21,7-33,0; KADAMM АПР-0,15-26500/40000-Л-КсМ — 26,5-40,0.
Соединители серии KADAMM АПР-КС-МИ — N, SMA; по моделям: KADAMM АПР-0,6-8200/12400-Л-КсМ — N (розетка); KADAMM АПР-0,6-9840/15000-Л-КсМ — N (розетка); KADAMM АПР-0,4-11900/18000-Л-КсМ — SMA (розетка); KADAMM АПР-0,3-14500/22000-Л-КсМ — SMA (розетка); KADAMM АПР-0,2-17600/26700-Л-КсМ — 2,92 (розетка); KADAMM АПР-0,2-21700/33000-Л-КсМ — 2,92 (розетка); ещё 1 в таблице исполнений.
У всех 7 моделей серии KADAMM АПР-КС-МИ: КСВН — 1,5; Рабочая полоса — ≤15%; Уровень боковых лепестков, плоскость Е, дБ — -13; Уровень боковых лепестков, плоскость Н, дБ — -15.
У KADAMM АПР-КС-МИ: диапазон 8,2 – 40 ГГц, 7 моделей, соединители N, SMA. У KADAMM АПР-ПФ-2КП: диапазон 960 МГц – 40 ГГц, 18 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АПР-КС-МИ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АПР-КС-МИ могут уточняться без уведомления.
Поставляем Зеркальные антенны Кассегрена моноимпульсные KADAMM АПР-КС-МИ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
