Направленная параболическая антенна с узким лучом для радиорелейных и беспроводных каналов «точка–точка» с поляризацией по исполнению: 1080–1200 МГц, 1 порт.

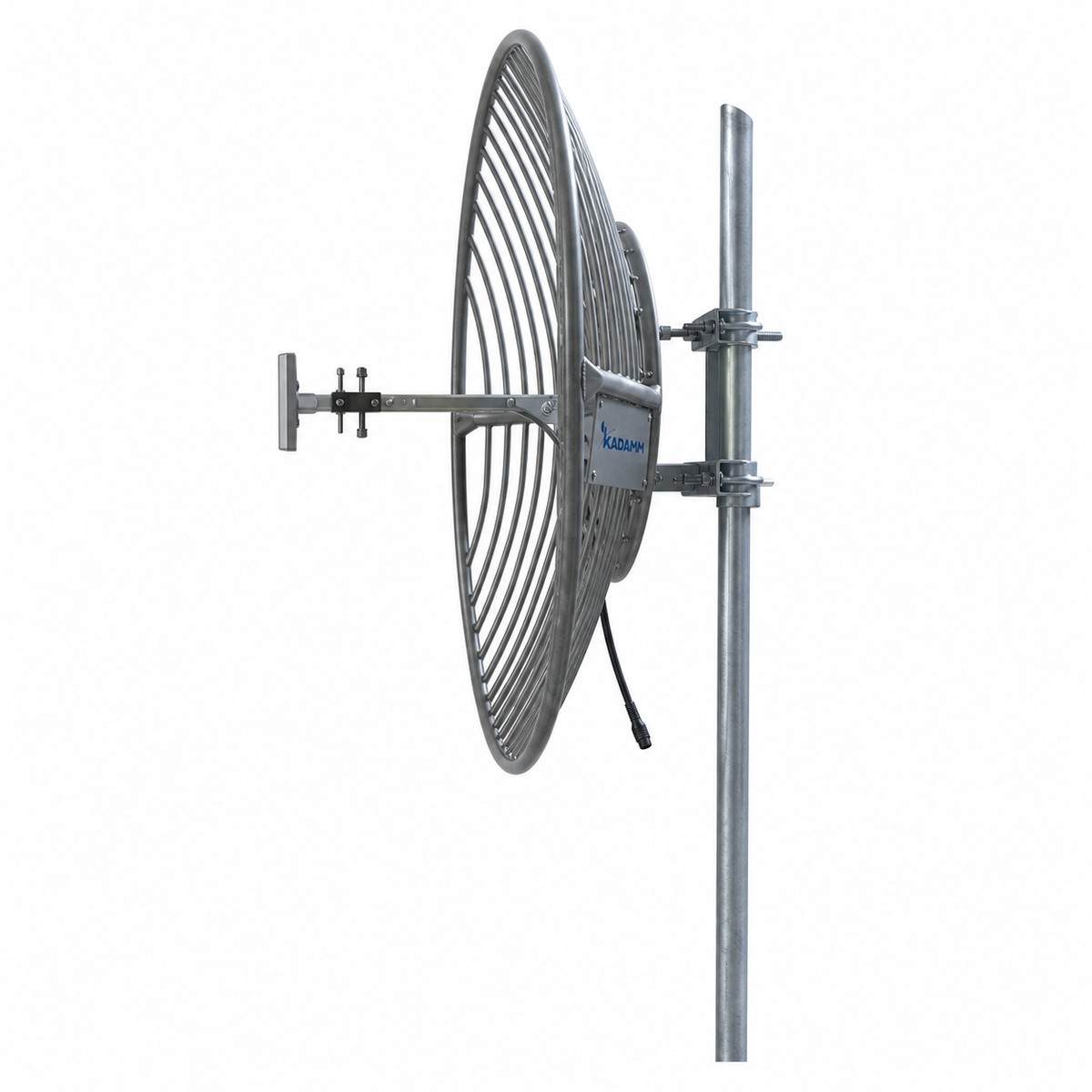

Антенна КАДАММ APB-1116 — направленная параболическая антенна с узким лучом для радиорелейных и беспроводных каналов «точка–точка»: одной излучающей системой 1080–1200 МГц, поляризацией по исполнению, 1 портом.
Коэффициент усиления 18 дБи, ширина ДН в горизонтальной плоскости 18°, в вертикальной 28°. Габариты 600–1800 мм. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 12–26 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥30 |
| Поляризация | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 600–1800 мм |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Поляризация | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM APB-1080-1200-18 | 1080–1200 | 18 | 18° | 28° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 600 | — |
| KADAMM APB-1120-1200-205 | 1120–1200 | 20,5 | 12,5° | 12,5° | вертикальная | розетка N или по заказу | 1200 | 20 |
| KADAMM APB-1120-1200-225 | 1120–1200 | 22,5 | 10° | 10° | вертикальная | розетка N или по заказу | 1500 | 15 |
| KADAMM APB-1120-1200-24 | 1120–1200 | 24 | 8,5° | 8,5° | вертикальная | розетка N или по заказу | 1800 | — |
| KADAMM APB-1400-1460-12 | 1400–1460 | 12 | 26° | 31° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N или по заказу | — | 1,4 |
| KADAMM APB-1400-1550-225 | 1400–1550 | 22,5 | 10° | 10° | вертикальная | розетка N или по заказу | — | 20 |
| KADAMM APB-1400-1550-24 | 1400–1550 | 24 | 8,5° | 8,5° | вертикальная | розетка N или по заказу | 1500 | 25 |
| KADAMM APB-1400-1550-26 | 1400–1550 | 26 | 7,5° | 7,5° | вертикальная | розетка N или по заказу | 1800 | 30 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
KADAMM APB-1116 работает в полосах 1080–1200 МГц: GPS L5 / Galileo E5a. Направленная антенна: луч по исполнению, усиление 12–26 — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ APB-1116, монтажный комплект на трубу Ø40–50 мм.
| Параметр | APB-1116 | APB-0410 | APB-2425 | APB-4971 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1080–1200 МГц | 400–440 МГц | 2400–2483 МГц | 4900–5850 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 18° | 26° | 16° | 5° |
| Коэффициент усиления | 18 дБи | 17 дБи | 15 дБи | 28 дБи |
| Тип | параболическая антенна | параболическая антенна | параболическая антенна | параболическая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APB-1116 — 1080–1200 МГц: GPS L5 / Galileo E5a.
У KADAMM APB-1116 — по исполнению (см. таблицу «Исполнения»); поляризация — по исполнению.
У KADAMM APB-1116 крепление на трубу Ø40–50 мм, размеры 600–1800 мм, выдерживает ветер до 60 м/с.
У KADAMM APB-1116: диапазоны 1080–1200 МГц, усиление 18 дБи, ширина луча 18°, поляризация вертикальная или горизонтальная (выбирается при монтаже). У KADAMM APB-0410: диапазоны 400–440 МГц, усиление 17 дБи, ширина луча 26°, поляризация вертикальная.
Артикул для заказа — KADAMM APB-1116, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APB-1116 могут уточняться без уведомления.
Поставляем KADAMM APB-1116 — параболические антенны 1,1–1,5 ГГц, 12–26 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
