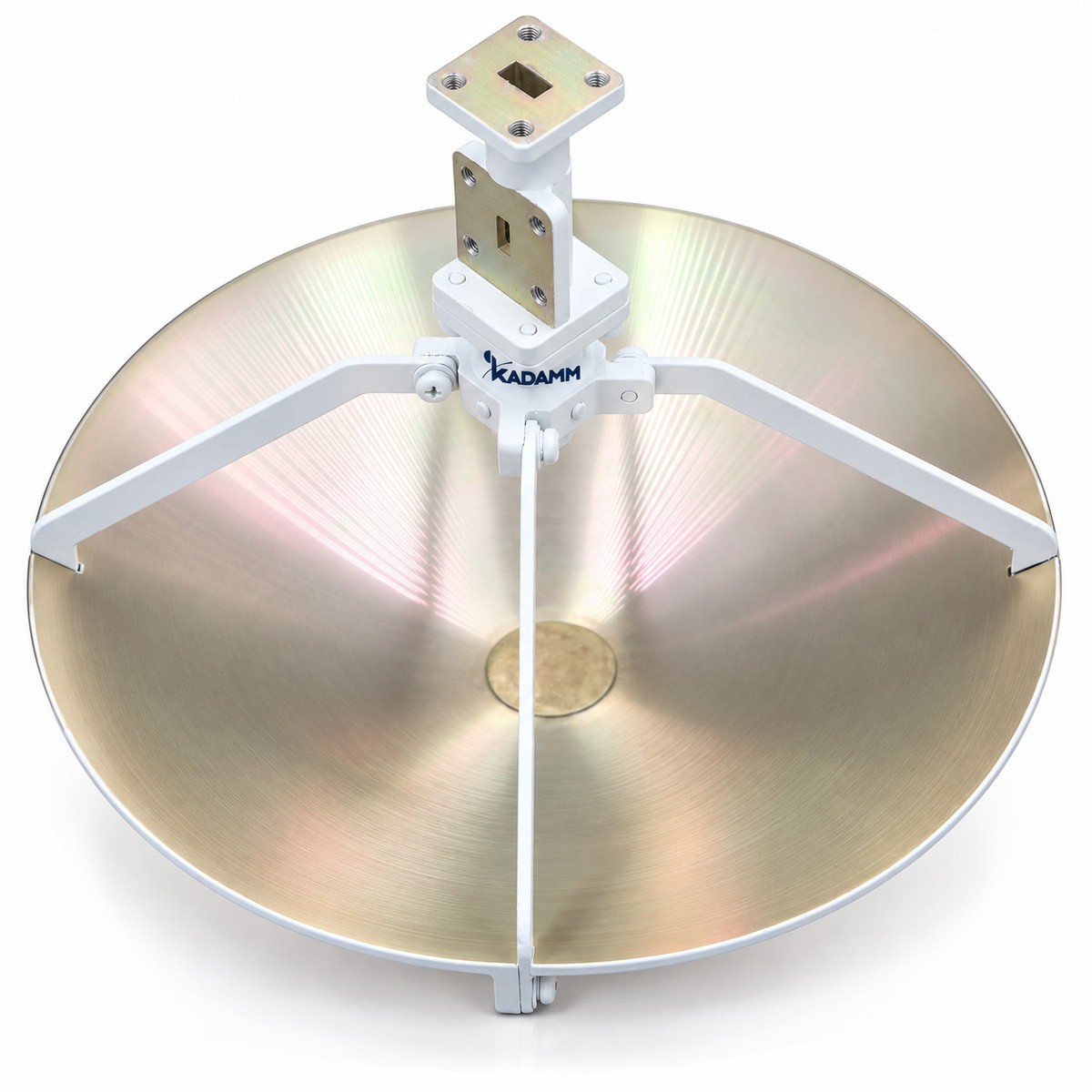

Зеркальные антенны Кассегрена двухполяризационные: 7 моделей в диапазоне 8,2 – 40 ГГц. Зеркальные антенны с высоким коэффициентом усиления и узким лучом.
8,2 – 40 ГГц
Диапазон частот
7
Моделей в серии
2,92 мм
Соединитель
Описание
Серия KADAMM АПР-КС-2П — 7 моделей в диапазоне 8,2 – 40 ГГц, соединители 2,92 мм, N, SMA. Модели различаются: частоты, ку, диаметр, луч.
В серии KADAMM АПР-КС-2П — 7 моделей; диаметр, диапазон, коэффициент усиления, ширина луча, уровень боковых лепестков, поляризация и вход — в таблице.
Зеркальная антенна собирает излучение облучателя в узкий луч: коэффициент усиления растёт с диаметром зеркала и частотой.
Ширина луча примерно равна 70·λ/D градусов, а удвоение диаметра прибавляет около 6 дБ усиления. Узкий луч требует жёсткой опоры и точного наведения.
По таблице исполнений KADAMM АПР-КС-2П: коэффициент усиления от 28 до 32,5 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Устройство и принцип работы
Антенны Кассегрена двухполяризационные. Схема Кассегрена с облучателем двух линейных поляризаций и двумя входами за зеркалом. Ортомодовый преобразователь находится в задней части антенны, рядом с оборудованием, и не утяжеляет конструкцию в фокусе. Два канала на одном раскрыве нужны для поляризационного уплотнения в линиях связи, поляриметрических радаров и измерений. Двухзеркальная схема сохраняет поляризационные свойства облучателя, если контррефлектор и основное зеркало выполнены точно. Диаметры и полосы совпадают с рядом линейной поляризации — для выбора исполнения при той же геометрии. Короткий тракт от облучателя до оборудования особенно ценен для двухполяризационной антенны: два канала проходят одинаковые по длине пути, и их потери и фазы проще выровнять. Развязка каналов чувствительна к смещению контррефлектора: асимметрия переотражения вносит перекрёстные составляющие. Поэтому крепление контррефлектора жёсткое и не допускает перекоса при наклоне антенны. Модели повторяют ряд диаметров линейной версии; выбор между ними — по числу каналов. Неиспользуемый вход закрывают согласованной нагрузкой, как и у других двухканальных облучателей. Перед вводом в работу проверяют развязку каналов на месте установки — она подтверждает правильную сборку облучателя и контррефлектора.
Ключевые особенности
Диапазон 8,2 – 40 ГГцСерия KADAMM АПР-КС-2П перекрывает диапазоны IEEE X, Ku, K, Ka.
7 моделей в серииРазличаются: частоты, ку, диаметр, луч.
КСВН1,5 у всех моделей серии KADAMM АПР-КС-2П.
Рабочая полоса≤15% у всех моделей серии KADAMM АПР-КС-2П.
Серия в цифрах
Параметр
По серии
Моделей в серии
7
Диапазон частот серии
8,2 – 40 ГГц
Коэффициент усиления
28–32,5 дБи
Соединитель
N (розетка); SMA (розетка); 2,92 (розетка)
Диаметр
150–600 мм
Ширина луча, °
3,3–5,3 °
Исполнения серии
Артикул
Частоты, ГГц
Ку, дБи
Соединитель
Диаметр, мм
Луч, °
KADAMM АПР-0,15-26500/40000-2Л-Кс
26,5-40,0
≥29
2,92 (розетка)
150
≤4,8
KADAMM АПР-0,2-17600/26700-2Л-Кс
17,6-26,7
≥28
2,92 (розетка)
200
≤5,3
KADAMM АПР-0,2-21700/33000-2Л-Кс
21,7-33,0
≥29,5
2,92 (розетка)
200
≤4,5
KADAMM АПР-0,3-14500/22000-2Л-Кс
14,5-22,0
≥30
SMA (розетка)
300
≤4
KADAMM АПР-0,4-11900/18000-2Л-Кс
11,9-18,0
≥30,5
SMA (розетка)
400
≤4
KADAMM АПР-0,6-8200/12400-2Л-Кс
8,20-12,40
≥31
N (розетка)
600
≤3,8
KADAMM АПР-0,6-9840/15000-2Л-Кс
9,84-15,0
≥32,5
N (розетка)
600
≤3,3
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
Общие характеристики серии
Параметр
Значение
КСВН, не более
1,5
Рабочая полоса
≤15%
Уровень боковых лепестков, плоскость Е, дБ
-13
Уровень боковых лепестков, плоскость Н, дБ
-15
Как читать параметры
Параметр
Что означает
Диапазон частот, ГГц
Рабочая полоса облучателя. В серии: 8,2–40 ГГц.
Диаметр, мм
Диаметр зеркала: определяет усиление и ширину луча. В серии: 150–600 мм.
Коэффициент усиления, дБи
Усиление антенны; растёт с диаметром и частотой. В серии: 28–32,5 дБ.
Ширина луча, °
Ширина главного лепестка по половинной мощности. В серии: 3,3–5,3 °.
Соединитель
Тип входа облучателя. В серии: N (розетка); SMA (розетка); 2,92 (розетка).
Как подобрать
ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 8,2 – 40 ГГц.
ДиаметрПо требуемому усилению и допустимой ширине луча.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.
Выбор внутри серии KADAMM АПР-КС-2П: коэффициент усиления, дБи, не менее — от 32,5 у KADAMM АПР-0,6-9840/15000-2Л-Кс до 28 у KADAMM АПР-0,2-17600/26700-2Л-Кс.
Применение
Радиолокация, радиорелейная и спутниковая связь, радиомониторинг, протяжённые измерительные трассы.
Комплект поставки
Комплект поставки модели серии KADAMM АПР-КС-2П: антенна, паспорт изделия.
Нормативная база и термины
✓
ГОСТ 24375-80 — радиосвязь: термины и определения, в том числе параметры антенн
✓
ГОСТ 18238-72 — линии передачи СВЧ: прямоугольный и круглый волновод, термины
✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: вилка и розетка; соединители серии KADAMM АПР-КС-2П — 2,92 мм, N, SMA
Вопросы и ответы
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
За основным зеркалом, у облучателя.
Облучатель и точность зеркал; значения — в таблице и паспорте модели.
Точность облучателя и жёсткость крепления контррефлектора.
Соединители серии KADAMM АПР-КС-2П — 2,92 мм, N, SMA; по моделям: KADAMM АПР-0,6-8200/12400-2Л-Кс — N (розетка); KADAMM АПР-0,6-9840/15000-2Л-Кс — N (розетка); KADAMM АПР-0,4-11900/18000-2Л-Кс — SMA (розетка); KADAMM АПР-0,3-14500/22000-2Л-Кс — SMA (розетка); KADAMM АПР-0,2-17600/26700-2Л-Кс — 2,92 (розетка); KADAMM АПР-0,2-21700/33000-2Л-Кс — 2,92 (розетка); ещё 1 в таблице исполнений.
У всех 7 моделей серии KADAMM АПР-КС-2П: КСВН — 1,5; Рабочая полоса — ≤15%; Уровень боковых лепестков, плоскость Е, дБ — -13; Уровень боковых лепестков, плоскость Н, дБ — -15.
