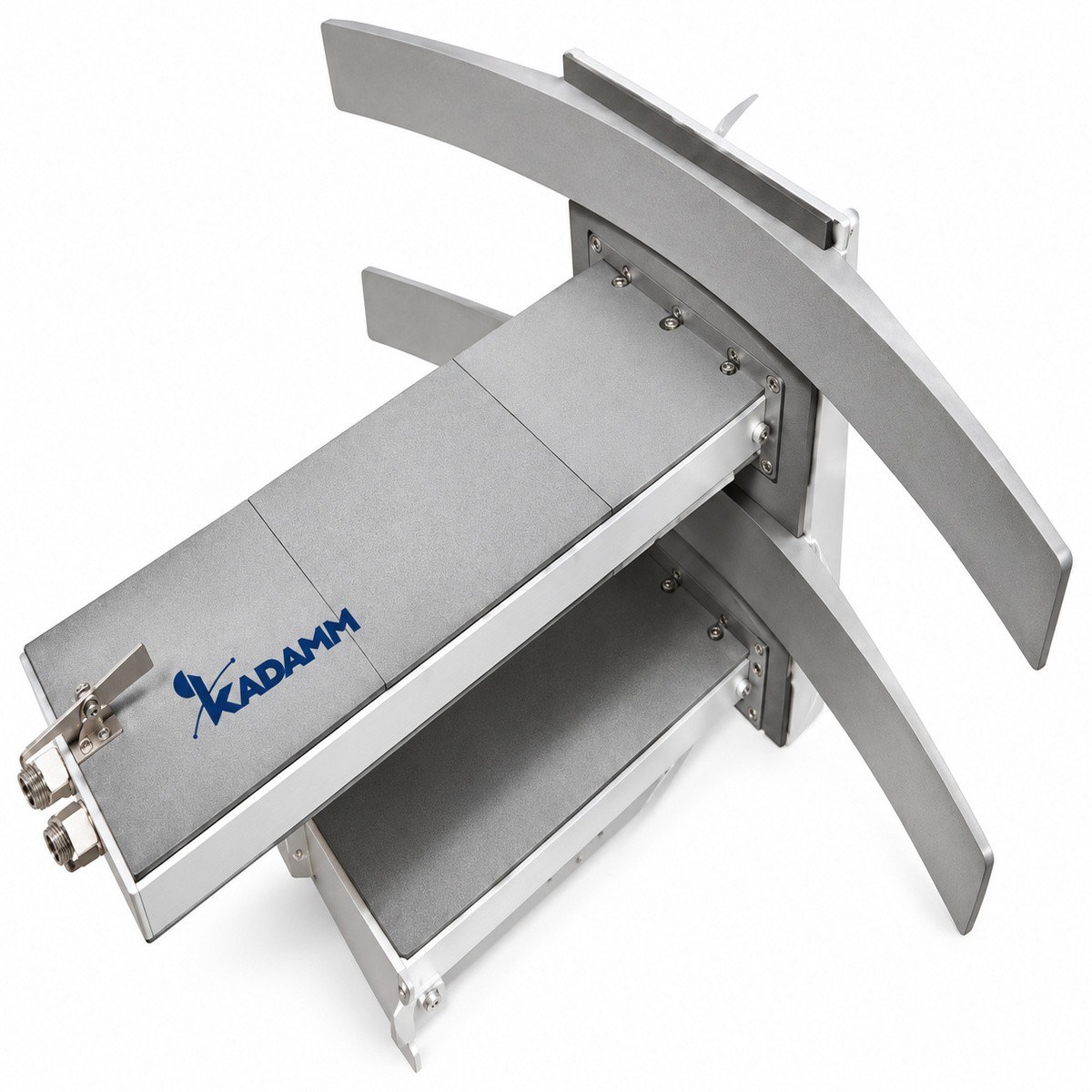

Зеркальные антенны с веерным лучом: 7 моделей. Луч узкий в одной плоскости и широкий в другой — для обзорных радаров.
Серия KADAMM АПР-ВЛ — 7 моделей в диапазоне 70 – 97 ГГц. Модели различаются: частоты, ку, КСВН, габариты, ширина луча (E / H).
Веерный луч нужен там, где радар обозревает сектор: узкий луч в одной плоскости даёт разрешение по углу, широкий в другой перекрывает сектор без механического сканирования. Миллиметровые исполнения выполнены коробчатыми (плоский раскрыв), офсетные — с вырезанным зеркалом и низкими боковыми лепестками.
В серии KADAMM АПР-ВЛ — 7 моделей; диапазон, коэффициент усиления, ширина луча в двух плоскостях, уровень боковых лепестков, габариты и вход — в таблице.
Зеркальная антенна собирает излучение облучателя в узкий луч: коэффициент усиления растёт с диаметром зеркала и частотой.
Ширина луча примерно равна 70·λ/D градусов, а удвоение диаметра прибавляет около 6 дБ усиления. Узкий луч требует жёсткой опоры и точного наведения.
По таблице исполнений KADAMM АПР-ВЛ: КСВН от 1,3 до 1,6; коэффициент усиления от 26 до 48 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Габариты, мм | Ширина луча (E / H), ° | Уровень боковых лепестков (E / H), дБ | Вход | Полоса относительно центральной частоты F0, ГГц | Ширина луча (гориз. / верт.), ° |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АПР-ВЛ-70000/80000-39 | 70-80 | ≥39 | 1,6 | 1100×300×500 | 0,26 / 10 | ≤-21 / ≤-30 | FUGP | — | — |
| KADAMM АПР-ВЛ-70000/80000-42 | 70-80 | ≥42 | 1,6 | 1100×300×750 | 0,26 / 5 | ≤-21 / ≤-26 | FUGP | — | — |
| KADAMM АПР-ВЛ-75000/82000-38 | 75-82 | ≥38 | 1,5 | 550×540×90 | 0,5 / 4,5 | ≤-20 / ≤-26 | FUGP | — | — |
| KADAMM АПР-ВЛ-90000/97000-37 | 90-97 | ≥37 | 1,6 | 330×300×200 | 0,8 / 5 | ≤-20 / ≤-26 | FUGP | — | — |
| KADAMM АПР-ВЛ-92000/96000-46 | 92-96 | ≥46 | 1,4 | 1400×1200×900 | 0,2 / 2 | ≤-20 / ≤-26 | FUGP | — | — |
| KADAMM АПР-ВЛ-О-26 | по заказу | ≥26 | 1,3 | — | — | — | — | ±0,2 | 2 / 11 |
| KADAMM АПР-ВЛ-О-48 | по заказу (мм-диапазон) | ≥48 | 1,3 | — | — | — | — | ±0,6 | 0,2 / 2 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Уровень боковых лепестков (гориз. / верт.), дБ | ≤-25 / ≤-18 — KADAMM АПР-ВЛ-О-26; ≤-25 / ≤-20 — KADAMM АПР-ВЛ-О-48 |
| Поляризация | горизонтальная — KADAMM АПР-ВЛ-О-26; вертикальная — KADAMM АПР-ВЛ-О-48 |
Выбор внутри серии KADAMM АПР-ВЛ: коэффициент усиления, дБ — от ≥48 у KADAMM АПР-ВЛ-О-48 до ≥26 у KADAMM АПР-ВЛ-О-26; КСВН — от 1,3 у KADAMM АПР-ВЛ-О-48 до 1,6 у KADAMM АПР-ВЛ-90000/97000-37.
Радиолокация, радиорелейная и спутниковая связь, радиомониторинг, протяжённые измерительные трассы.
Комплект поставки модели серии KADAMM АПР-ВЛ: антенна, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Серия KADAMM АПР-ВЛ перекрывает 70 – 97 ГГц: KADAMM АПР-ВЛ-70000/80000-39 — 70-80; KADAMM АПР-ВЛ-70000/80000-42 — 70-80; KADAMM АПР-ВЛ-90000/97000-37 — 90-97; KADAMM АПР-ВЛ-75000/82000-38 — 75-82; KADAMM АПР-ВЛ-92000/96000-46 — 92-96; KADAMM АПР-ВЛ-О-48 — по заказу (мм-диапазон); KADAMM АПР-ВЛ-О-26 — по заказу.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АПР-ВЛ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АПР-ВЛ могут уточняться без уведомления.
Поставляем Зеркальные антенны с веерным лучом KADAMM АПР-ВЛ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
