Секторные антенны 860–930 МГц (LoRa, ISM 868 / 915): 12–13 дБи, 1 порт, 2 модели.

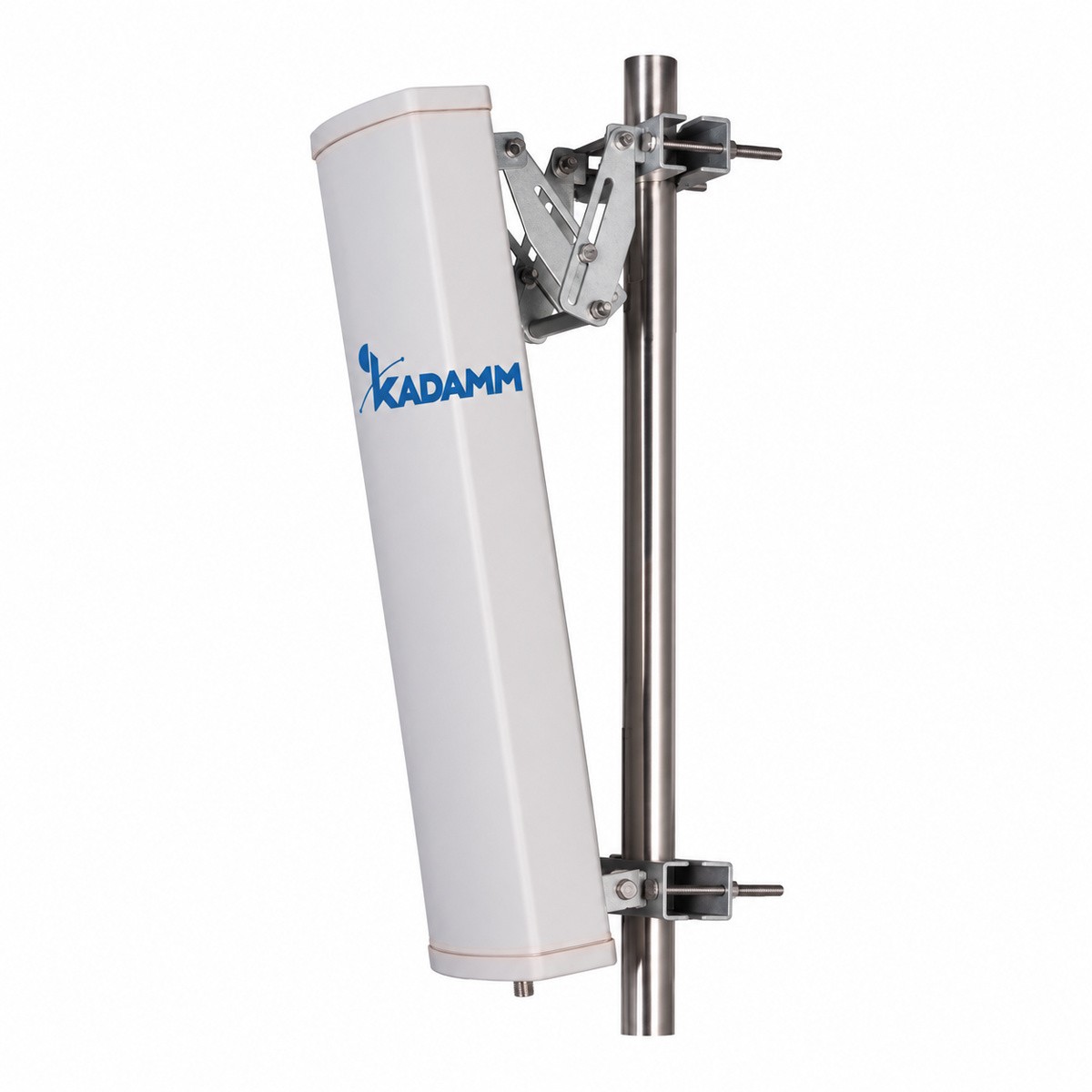

KADAMM SCT900 — панель для сектора базовой станции сотовой сети, полосы 860–930 МГц. Главное в цифрах: усиление 12–13 дБи. Карточка объединяет 2 модели одной конструкции; полосы, усиление и разъёмы каждой — в таблице «Исполнения», ниже речь о том, что у них общее.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе. Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление.
Зону обслуживания панели задают азимутом и наклоном. Азимут выставляют по проекту радиопокрытия, угол места — так, чтобы верхний край луча приходился на границу соты: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали; значения для каждой модели — в таблице исполнений.
Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 100 Вт.
Корпус и крепление: масса 3,5 кг, 6,75 кг, диаметр трубы мачта Ø40–Ø60 мм, рабочая температура −40…+65 °C. Масса и площадь панели — исходные данные для расчёта кронштейна и опоры.
| Параметр | Значение |
|---|---|
| Диапазон | 860–930 МГц (LoRa, ISM 868 / 915) |
| Усиление | 12–13 дБи |
| Порты | 1 порт |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт |
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 3,5 кг, 6,75 кг |
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM SCT900-12 | 860-930 МГц | 12 | 65°/35° | 1 (вертикальная) | N (розетка) | 650×280×125 мм |
| KADAMM SCT900-13 | 860-930 МГц | 13 | 120°/16° | 1 (вертикальная) | N (розетка) | 1150×290×130 мм |
Длина кабеля, разъём и крепёж по заказу — уточняйте у менеджера.
Место панели — опоры, трубостойки и крыши макросайтов операторов. Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
Панель подходит и для расширения существующего сайта: её добавляют в сектор, где не хватает ёмкости или покрытия, а при замене старой антенны сохраняют прежние азимут и высоту подвеса.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 860–930 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Тракт. Мощность на вход — до 100 Вт.
Опора. Кронштейн и труба мачта Ø40–Ø60 мм — под массу 3,5 кг, 6,75 кг и ветровую нагрузку.
Антенна выбранной модели и крепёж (по модели).
| Параметр | SCT900 | RF900 | YG900 | PN58 | PR58 | CL24 | OM24 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 860–930 МГц (LoRa, ISM 868 / 915) | 860–870 / 902–928 МГц (LoRa, ISM 868 / 915) | 860–870 / 902–928 МГц (LoRa, ISM 868 / 915) | 5150–5850 МГц (Wi-Fi 5 ГГц) | 4900–5850 МГц (Wi-Fi 5 ГГц) | 2400–2500 МГц (Wi-Fi, ISM) | 2400–2500 МГц (Wi-Fi, ISM) |
| Коэффициент усиления | 12–13 дБи | 9–12 дБи | 14–16 дБи | 16–23 дБи | 25–32 дБи | 3 дБи | 4–13 дБи |
| Тип | секторная антенна | антенна RFID | антенна Яги | панельная антенна | параболическая антенна | потолочная антенна | всенаправленная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Собственная масса панели — 3,5 кг, 6,75 кг. Ветровую нагрузку считают по площади фронтальной стороны панели. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн рассчитан на трубу мачта Ø40–Ø60 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.
Рабочие полосы — 860–930 МГц. Все частоты радиомодулей должны лежать внутри этих полос. Полосы UL и DL каждого диапазона сверяйте с таблицей диапазонов 3GPP на этой странице: частоты передачи и приёма радиомодуля должны попасть в полосу целиком, с запасом от краёв.
Модели серии отличаются полосами, усилением и разъёмами — сравните их в таблице «Исполнения». Пришлите частоты и число радиомодулей на сектор — подберём модель с нужным числом систем и входов и проверим, как она встанет на ваш сайт: хватит ли места на опоре и входов на все модули.
Панель крепят на трубу кронштейном, азимут выставляют по проекту, угол места — механическим наклоном кронштейна или электрическим наклоном, если он есть у модели. Фидеры подводят снизу и закрепляют на опоре хомутами, чтобы их вес не нагружал разъёмы.
После монтажа соединения герметизируют, панель и опору заземляют, на вводе фидеров в аппаратную ставят грозоразрядники. Комплект крепления и перемычки под вашу опору уточняйте у менеджера при заказе: они зависят от диаметра трубы и типа разъёмов радиомодулей.
Наклон выбирают так, чтобы верхний край луча по уровню −3 дБ приходился на границу соты: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Слишком малый наклон даёт перелёт сигнала в соседние соты, слишком большой — провал на краю зоны.
Ширина вертикального луча у моделей разная — она приведена в таблице характеристик или исполнений. Пришлите высоту подвеса и радиус сектора — посчитаем угол и проверим, хватит ли электрического и механического наклона выбранной модели и комплекта крепления.
Артикул для заказа — KADAMM SCT900, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM SCT900 могут уточняться без уведомления.
Поставляем KADAMM SCT900 — секторные антенны 860–930 МГц: 12–13 дБи, 2 модели под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
