Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 1695–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 0°, без дистанционной регулировки.
Коротко: KADAMM APXX-1727-1468 — 2×1695–2690 МГц, 4 порта, длина 395 мм, масса 4,5 кг, усиление 13,5 дБи. От ближайшей модели KADAMM APXX-1727-2140IR отличается так: корпус короче на 1005 мм (395 против 1400 мм); легче на 15 кг (4,5 против 19,5 кг).
Антенна КАДАММ APXX-1727-1468 — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с двумя независимыми излучающими системами 1695–2690 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Коэффициент усиления 12,6–13,5 дБи по поддиапазонам при высоте полотна 395 мм, ширина луча в вертикальной плоскости 23°. Электрический наклон 0° фиксирован; механический наклон 0–15°.
Эта же антенна встречается под обозначением KADAMM APXXB-1727-1365: по нему поставляется KADAMM APXX-1727-1468.

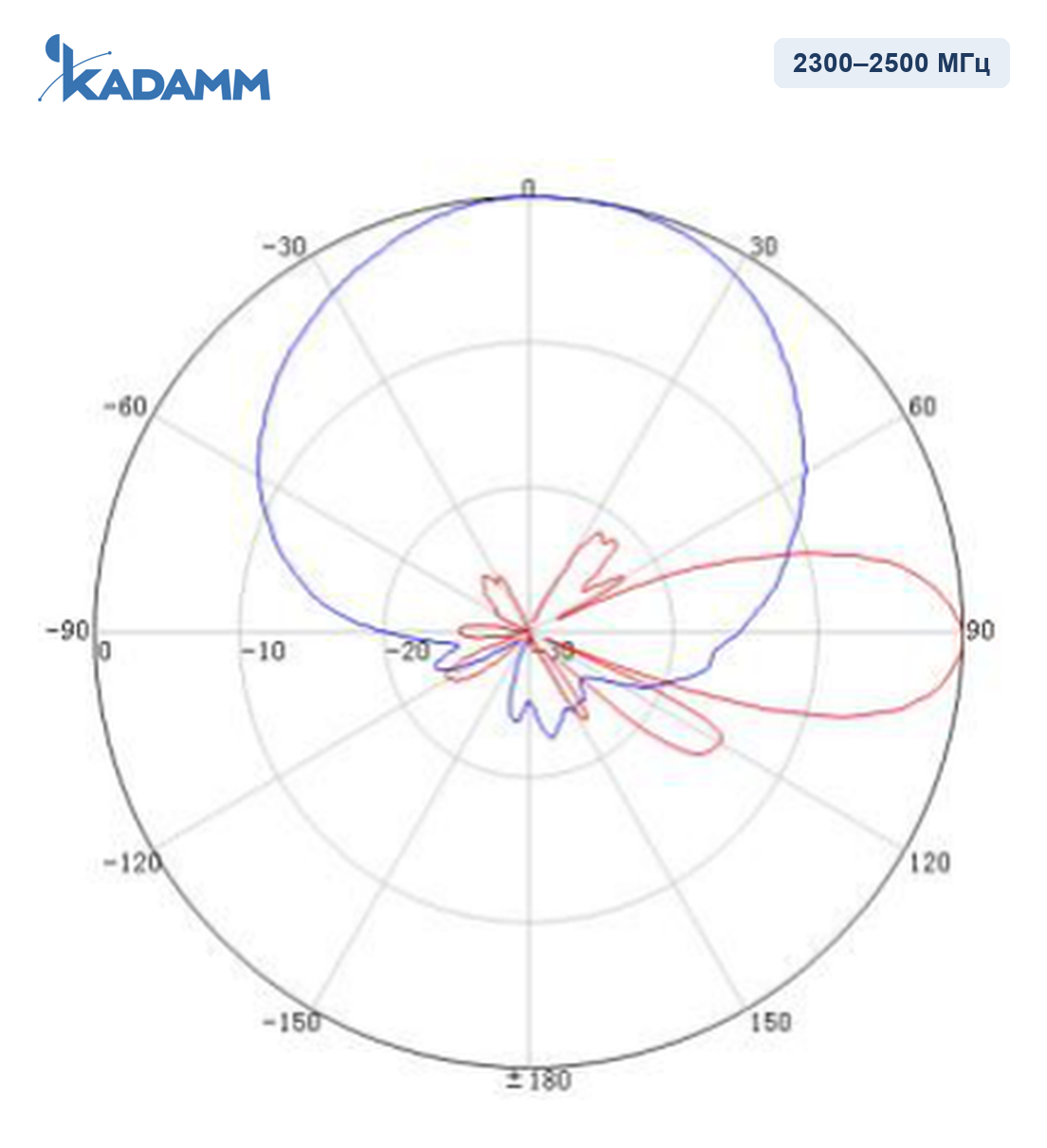

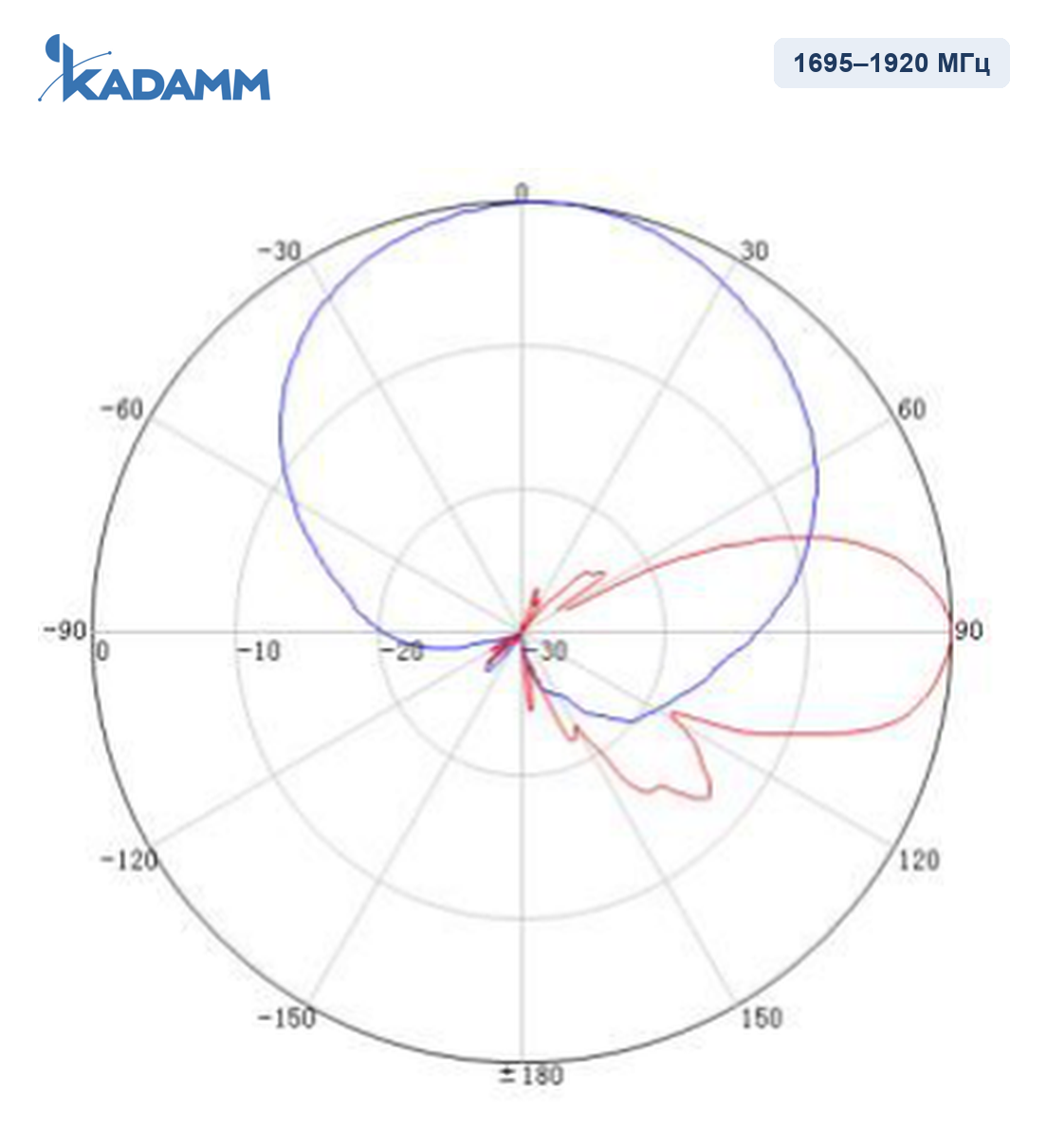

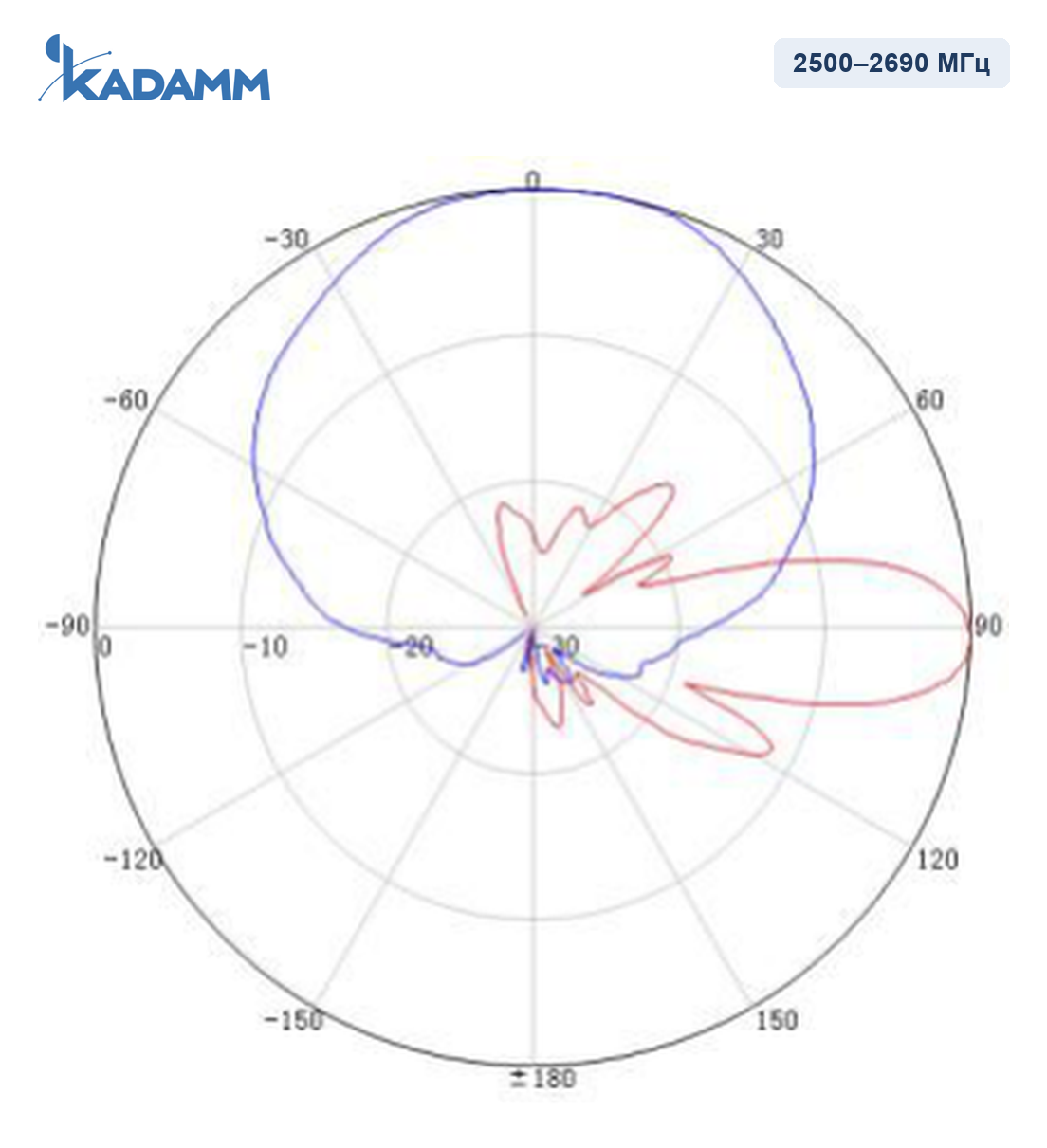

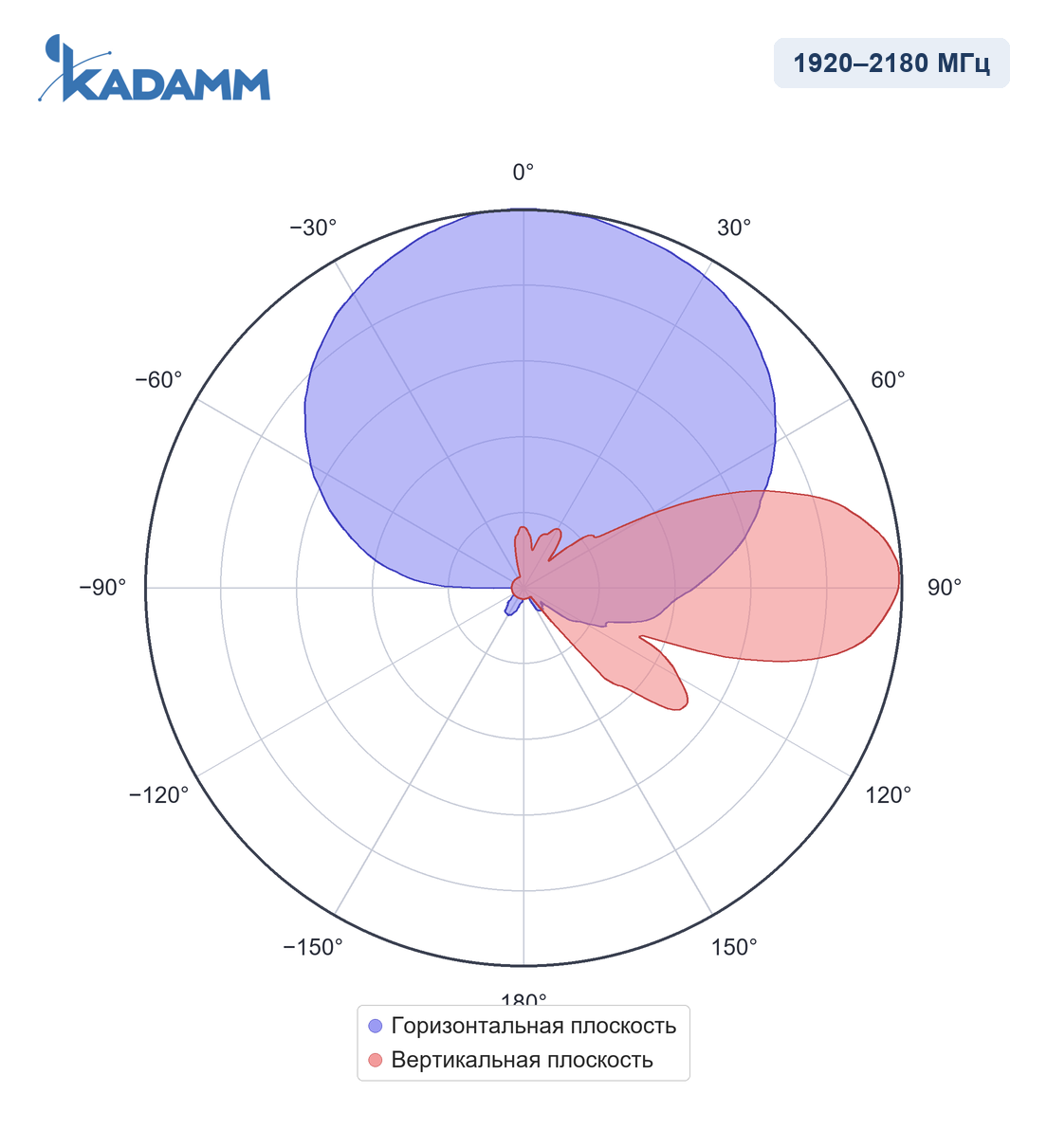

Диаграммы направленности KADAMM APXX-1727-1468 в полосах 1695–1920 МГц, 1920–2180 МГц, 2300–2500 МГц, 2500–2690 МГц — нормированные, в полярных координатах.
| Параметр | 1695–1920 МГц | 1920–2180 МГц | 2300–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1695–2690 МГц | |||
| Коэффициент усиления, дБи | 12,6 | 12,8 | 13,3 | 13,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 23° | |||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |||
| Подавление первого бокового лепестка, дБ | ≥15 | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 250 Вт | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × 4.3-10 DIрозетка N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 395 × 320 × 80 мм |
| Размеры упаковки | 520 × 260 × 415 мм |
| Масса антенны | 4,5 кг |
| Максимальная скорость ветра | 241 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø60–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-1727-1468 работает в полосах 1695–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Секторы базовых станций в диапазонах GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600: ёмкостные слои сети в городской застройке, плотные площадки. Ширина луча 68° подходит для секторных площадок.

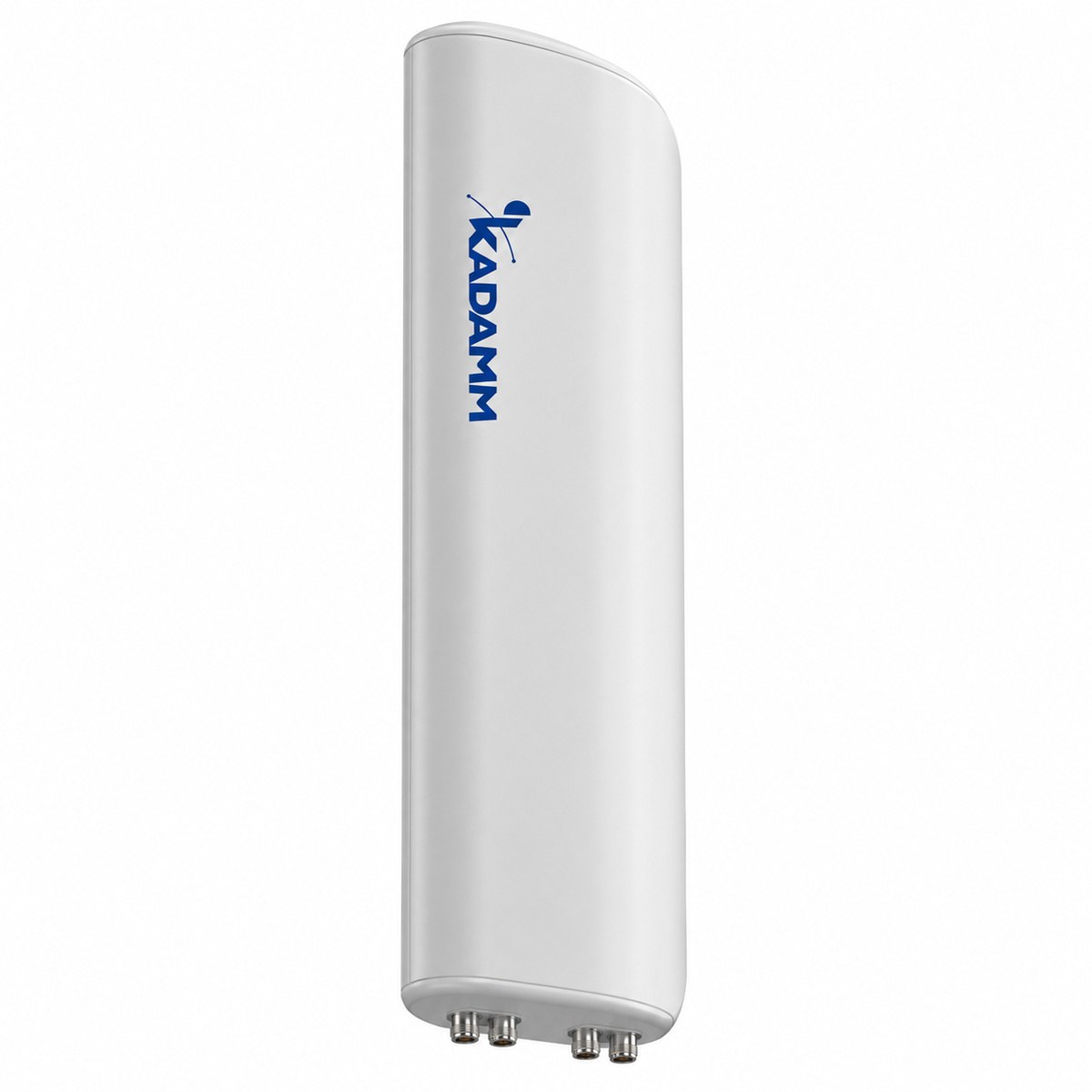

Антенна КАДАММ APXX-1727-1468, монтажный комплект на трубу Ø60–Ø115 мм.
| Параметр | APXX-1727-1468 | APXXB-1727-1365 | APXX-1727-1270 | APXX-1727-1768 | APXX-1727-1867IR | APXX-1727-2140IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×1695–2690 МГц | 1695–2690 МГц | 2×1710–2690 МГц | 2×1710–2690 МГц | 2×1710–2690 МГц | 2×1695–2690 МГц |
| Поляризация | 2×±45° | ±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 68° | 65° | 68° | 65° | 65° | 32° |
| Коэффициент усиления | 13,5 дБи | 13,5 дБи | 12 дБи | 17,4 дБи | 18 дБи | 21 дБи |
| Электрический наклон | 0°, фикс. | 0°, фикс. | 0°, фикс. | 0–12°, фикс. | 2–12°, RET | 2–12°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-1727-1468 — 1695–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-1727-1468 — 4 × 4.3-10 DIрозетка N (IEC 61169-54), расположение — снизу; поляризация — 2×±45°.
У KADAMM APXX-1727-1468 крепление на трубу Ø60–Ø115 мм, размеры 395 × 320 × 80 мм, масса 4,5 кг, выдерживает ветер до 241 км/ч.
Электрический наклон KADAMM APXX-1727-1468 — 0°, фиксирован; механический наклон 0–15° — кронштейном.
Да. Обе системы работают в одном диапазоне 1695–2690 МГц, поэтому четыре порта можно отдать одному радиомодулю LTE с MIMO 4×4.
Артикул для заказа — KADAMM APXX-1727-1468, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-1727-1468 могут уточняться без уведомления.
Поставляем KADAMM APXX-1727-1468 — секторная антенна базовой станции 1695–2690 МГц, 13,5 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
