Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон регулируется в пределах 0–12°.
Коротко: KADAMM APXX-1727-1768 — 2×1710–2690 МГц, 4 порта, длина 1400 мм, масса 18 кг, усиление 17,4 дБи. От ближайшей модели KADAMM APXX-1727-1867IR отличается так: корпус длиннее на 35 мм (1400 против 1365 мм); тяжелее на 4 кг (18 против 14 кг).

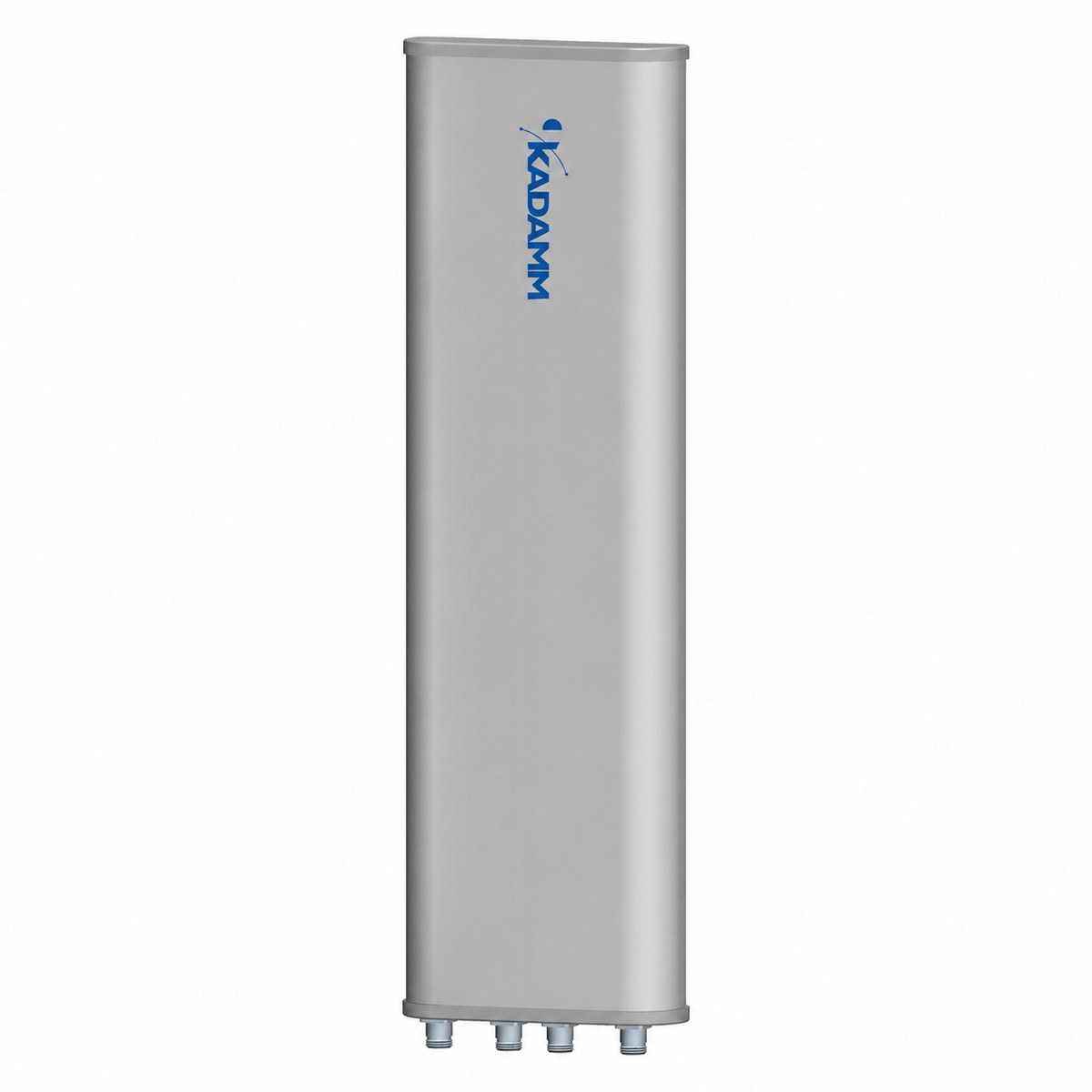

Антенна КАДАММ APXX-1727-1768 — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с двумя независимыми излучающими системами 1710–2690 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Коэффициент усиления 16,8–17,4 дБи по поддиапазонам при высоте полотна 1400 мм. Электрический наклон регулируется в пределах 0–12°, способ регулировки уточняйте у менеджера; механический наклон 0–15°. КСВН не более 1,5.

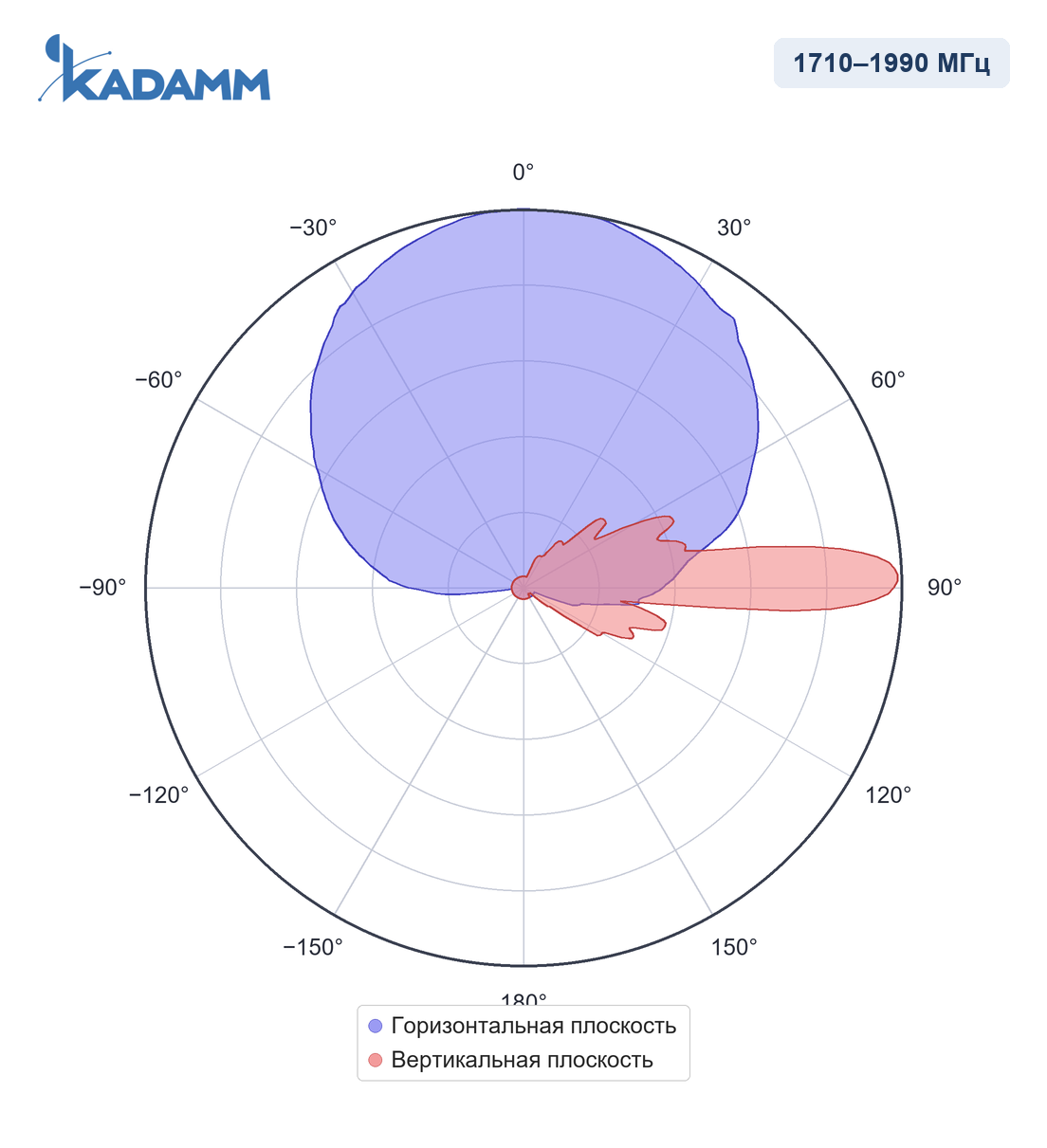

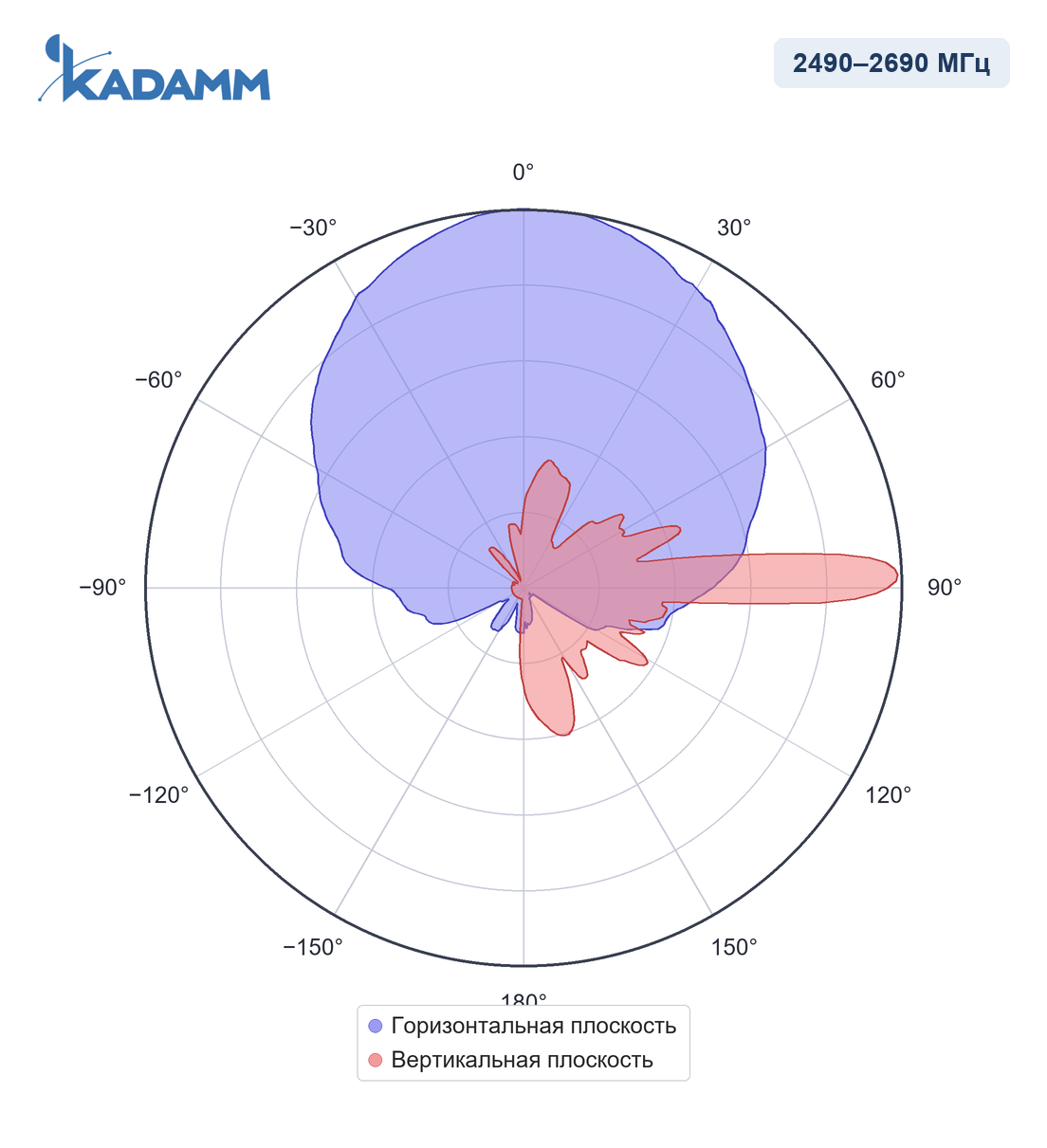

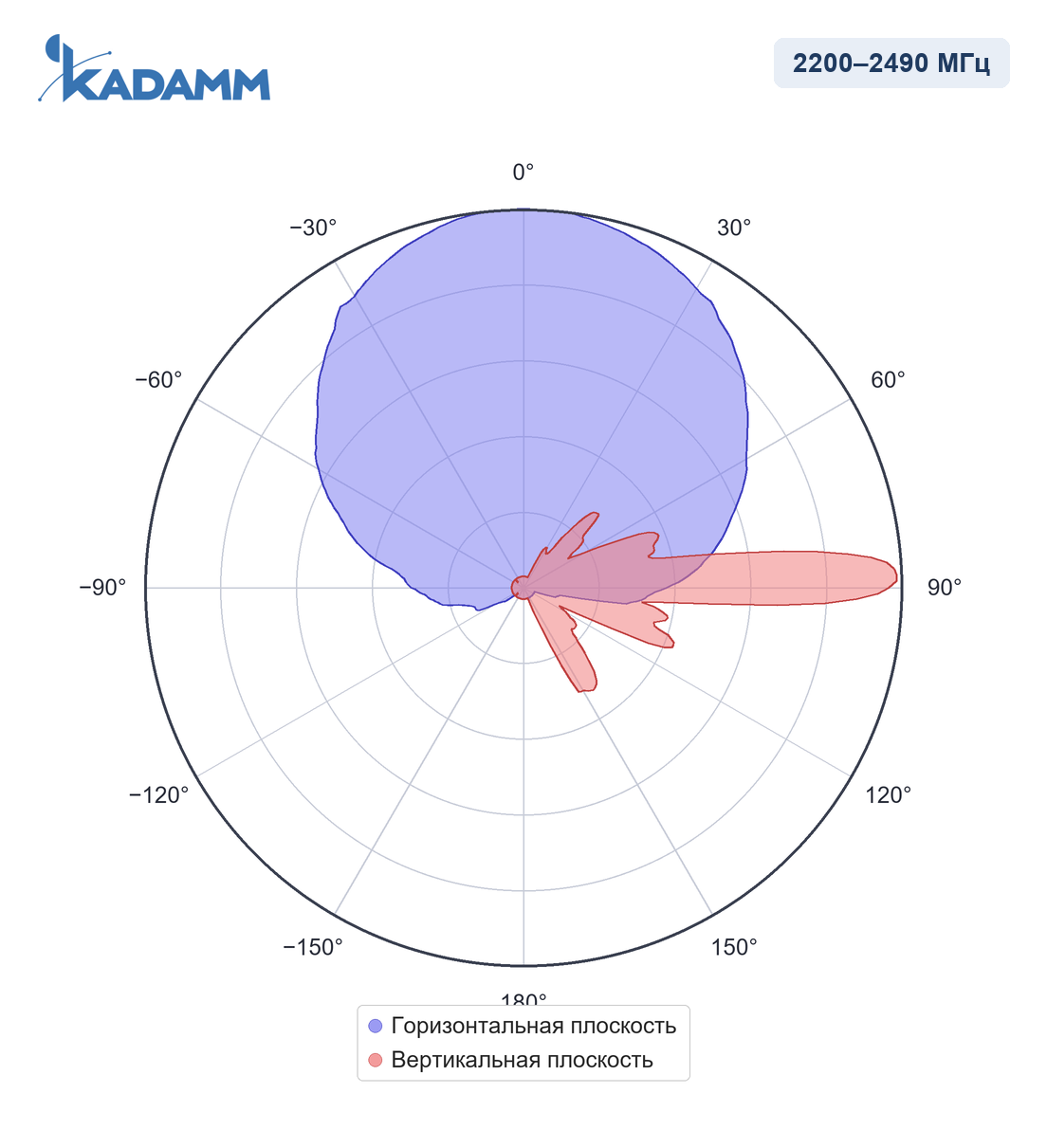

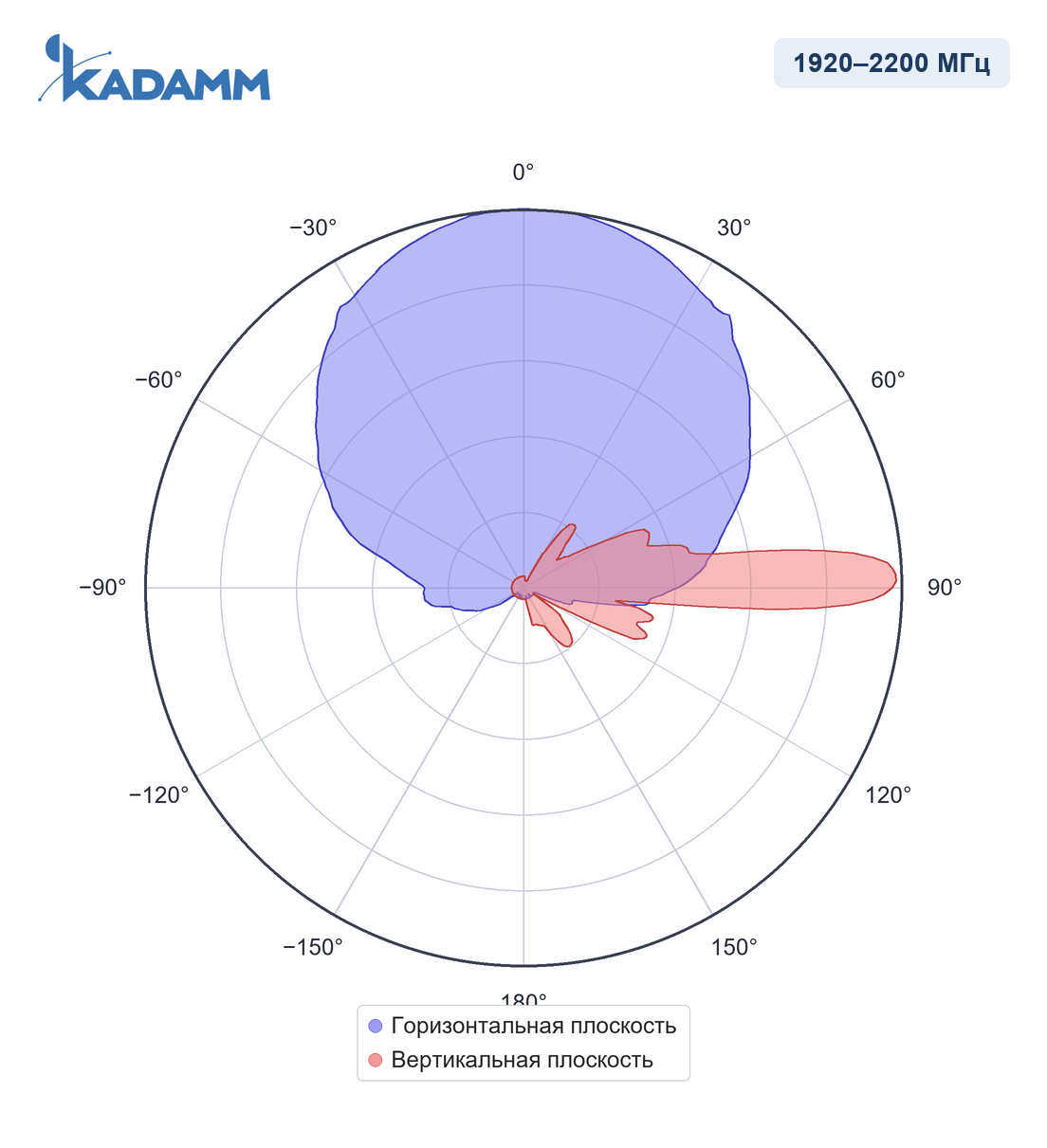

Диаграммы направленности KADAMM APXX-1727-1768 в полосах 1710–1990 МГц, 1920–2200 МГц, 2200–2490 МГц, 2490–2690 МГц — нормированные, в полярных координатах.
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | |||
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | |||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥28 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 300 Вт | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Размеры упаковки | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 17–18 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Артикул | Усиление, дБи | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM APXX-1727-1768 | 16,8 / 17 / 17,4 / 17,2 | 1400×320×110 | 18 |
| KADAMM APXX-1727-1768-2 | 16,8 / 17,3 / 17,1 | 1345×320×110 | 17 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-1727-1768 работает в полосах 1710–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Секторы базовых станций в диапазонах GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600: ёмкостные слои сети в городской застройке, плотные площадки.
Антенна КАДАММ APXX-1727-1768, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXX-1727-1768 | APXX-1727-1867IR | APXX-1727-1468 | APXX-1727-2140IR | APXXB-1727-1365 | APXX-1727-1270 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×1710–2690 МГц | 2×1710–2690 МГц | 2×1695–2690 МГц | 2×1695–2690 МГц | 1695–2690 МГц | 2×1710–2690 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | ±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 68° | 32° | 65° | 68° |
| Коэффициент усиления | 17,4 дБи | 18 дБи | 13,5 дБи | 21 дБи | 13,5 дБи | 12 дБи |
| Электрический наклон | 0–12°, фикс. | 2–12°, RET | 0°, фикс. | 2–12°, фикс. | 0°, фикс. | 0°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-1727-1768 — 1710–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-1727-1768 — 4 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — 2×±45°.
У KADAMM APXX-1727-1768 крепление на трубу Ø50–Ø115 мм, размеры по исполнению (см. таблицу «Исполнения»), масса 17–18 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXX-1727-1768 — 0–12° — регулируется; механический наклон 0–15° — кронштейном.
Да. Обе системы работают в одном диапазоне 1710–2690 МГц, поэтому четыре порта можно отдать одному радиомодулю LTE с MIMO 4×4.
Артикул для заказа — KADAMM APXX-1727-1768, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-1727-1768 могут уточняться без уведомления.
Поставляем KADAMM APXX-1727-1768 — секторная антенна базовой станции 1710–2690 МГц, 17,4 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
