Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 0°, без дистанционной регулировки.
Коротко: KADAMM APXX-1727-1270 — 2×1710–2690 МГц, 4 порта, длина 380 мм, масса 4,3 кг, усиление 12 дБи. От ближайшей модели KADAMM APXX-1727-965 отличается так: корпус длиннее на 80 мм (380 против 300 мм); тяжелее на 1,8 кг (4,3 против 2,5 кг).

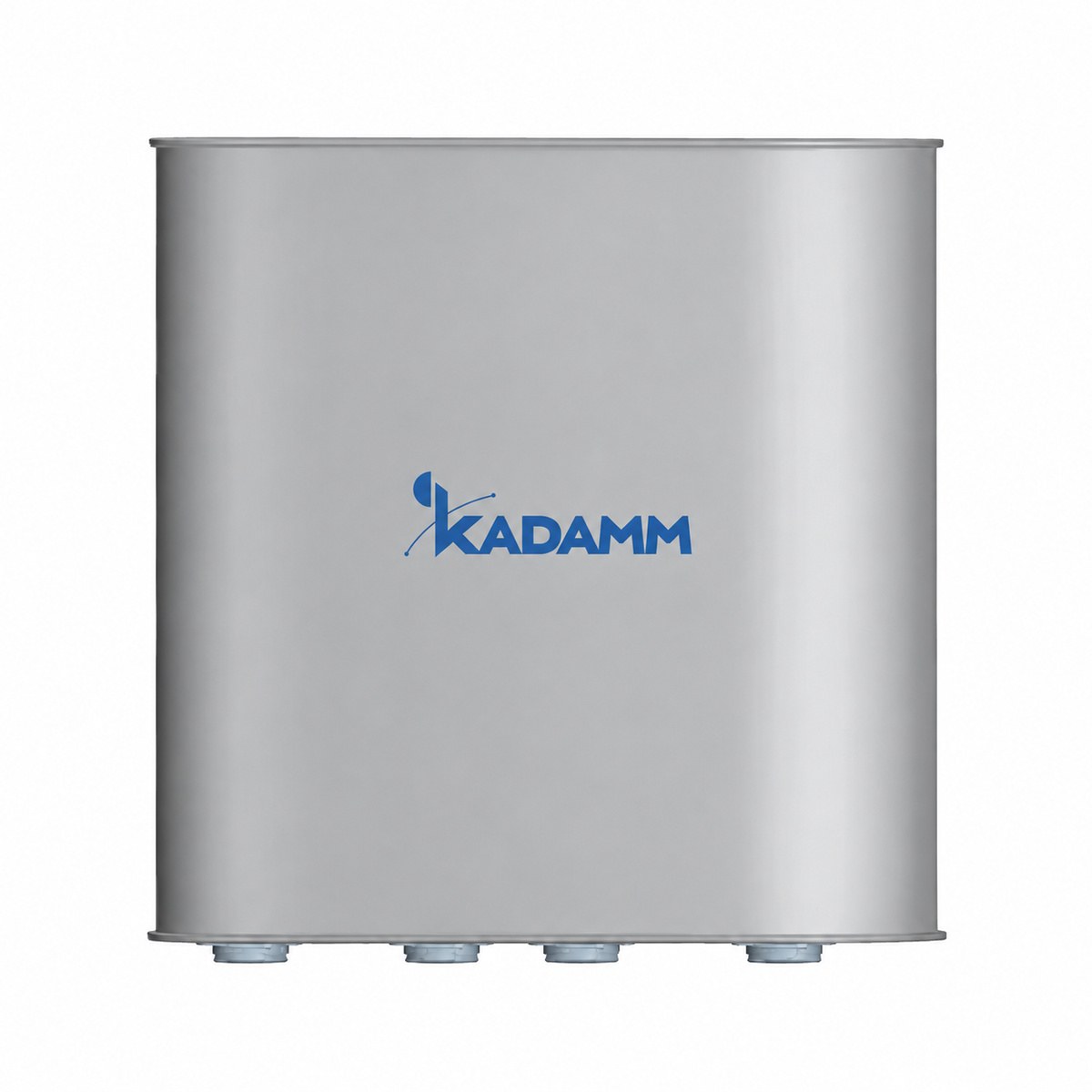

Антенна КАДАММ APXX-1727-1270 — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с двумя независимыми излучающими системами 1710–2690 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Коэффициент усиления 12 дБи по поддиапазонам при высоте полотна 380 мм, ширина луча в вертикальной плоскости 20–26°. Электрический наклон 0° фиксирован; механический наклон 0–15°.

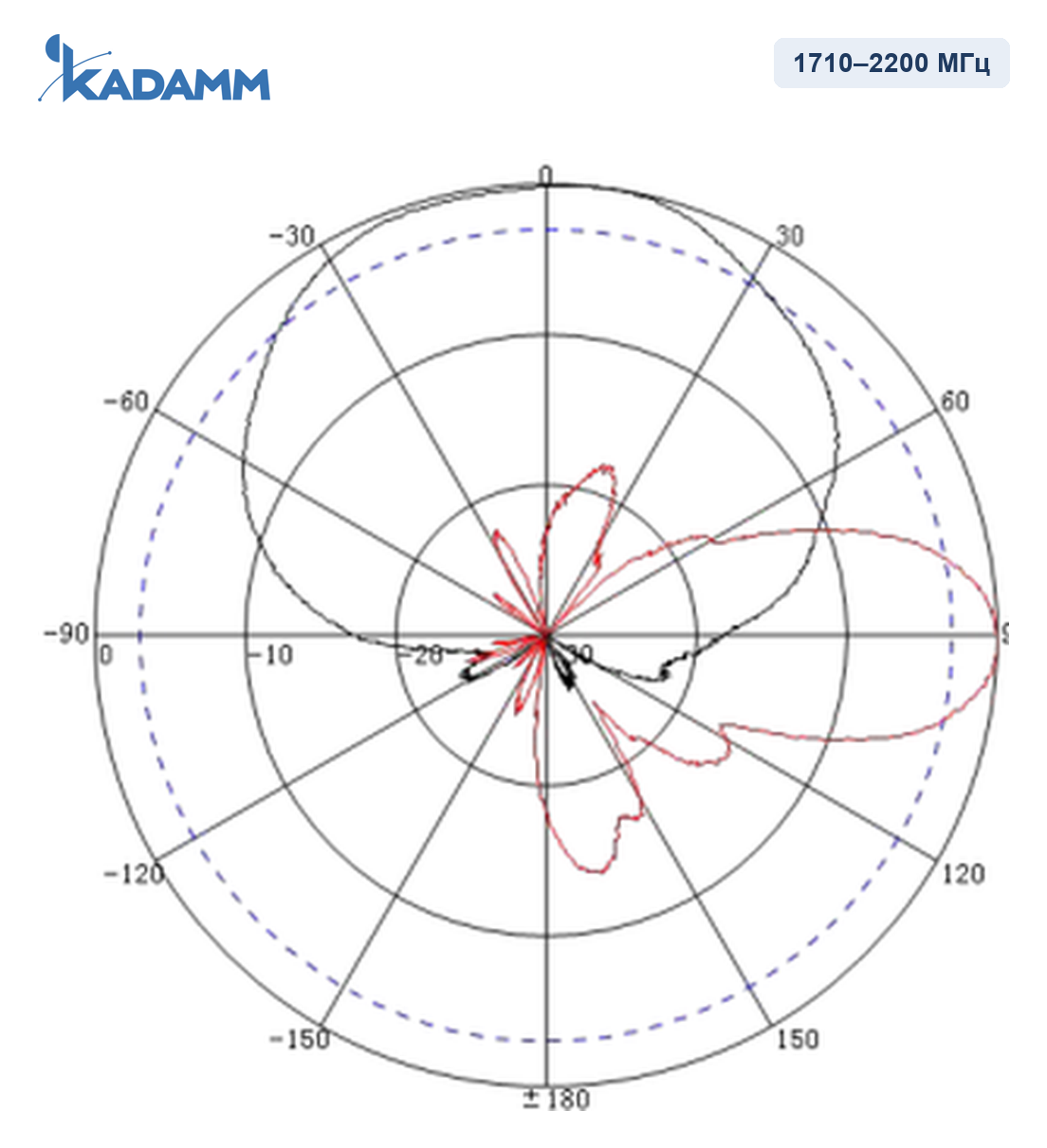

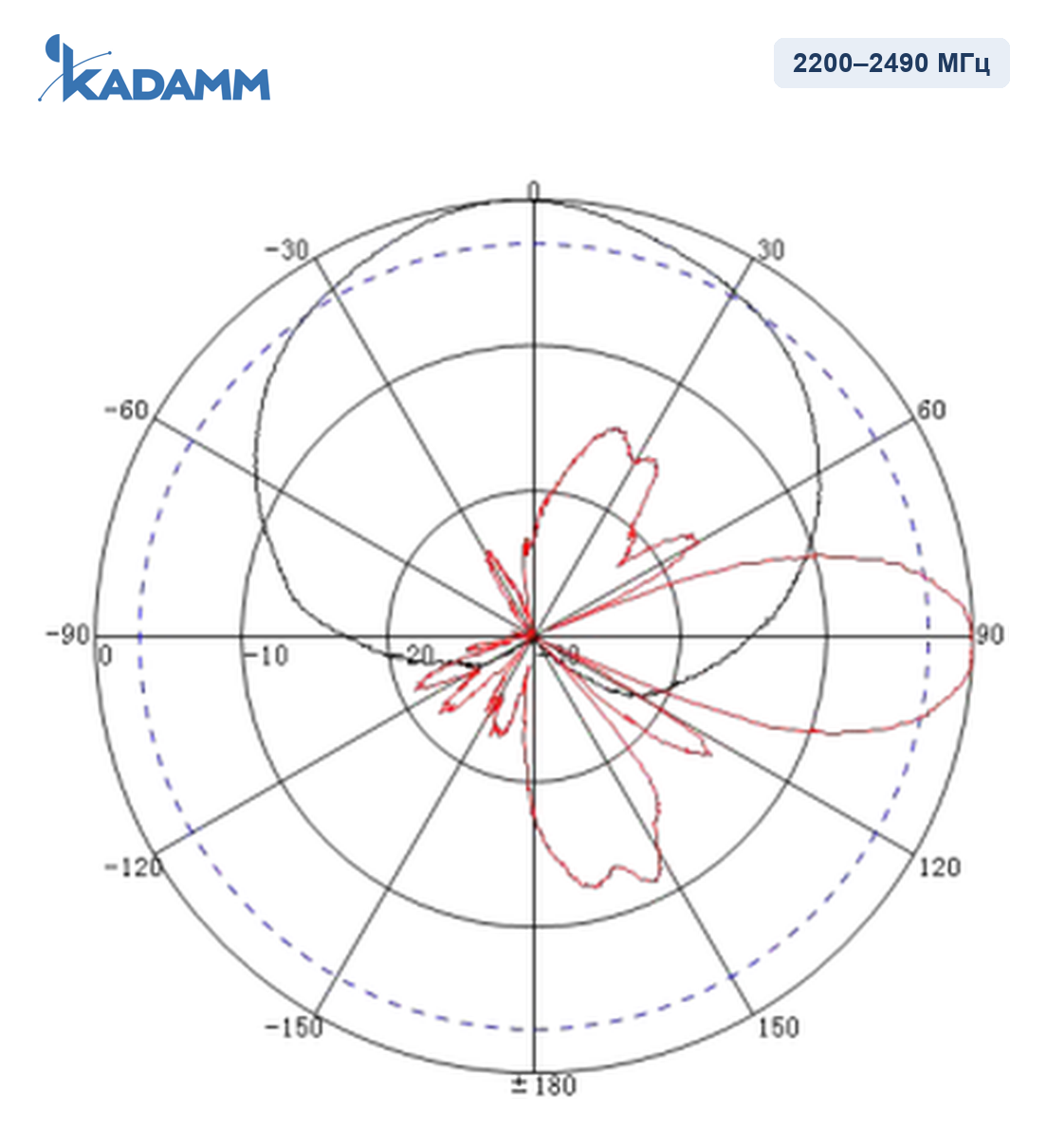

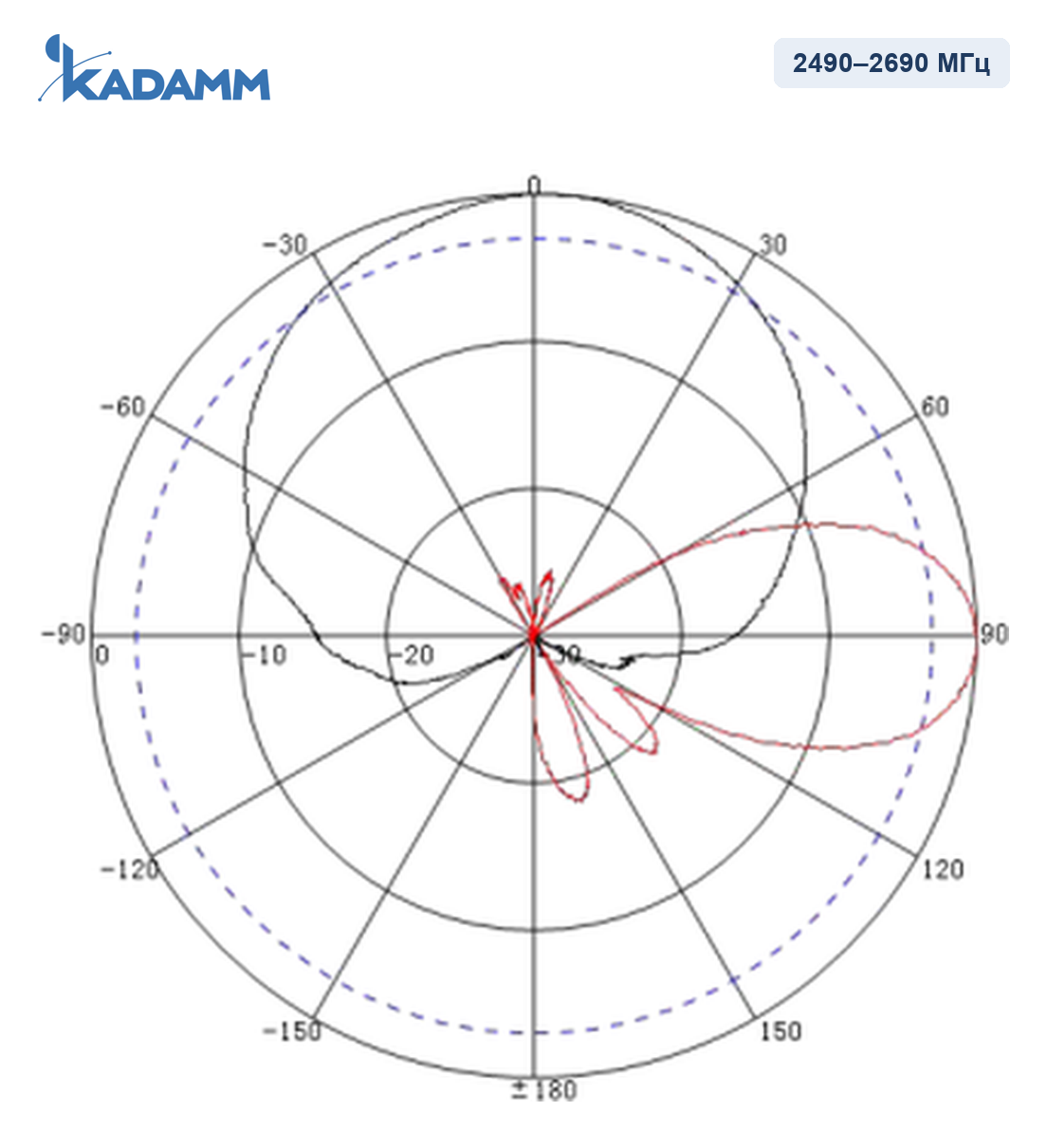

Диаграммы направленности KADAMM APXX-1727-1270 в полосах 1710–2200 МГц, 2200–2490 МГц, 2490–2690 МГц — нормированные, в полярных координатах.
| Параметр | 1710–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | ||
| Коэффициент усиления, дБи | 12 ± 1 | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | 68° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 26° | 23° | 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 200 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 380 × 325 × 85 мм |
| Размеры упаковки | 420 × 390 × 190 мм |
| Масса антенны | 4,3 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø85 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-1727-1270 работает в полосах 1710–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Секторы базовых станций в диапазонах GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600: ёмкостные слои сети в городской застройке, плотные площадки. Ширина луча 68° подходит для секторных площадок.
Антенна КАДАММ APXX-1727-1270, монтажный комплект на трубу Ø50–Ø85 мм.
| Параметр | APXX-1727-1270 | APXXB-1727-1365 | APXX-1727-1468 | APXX-1727-1768 | APXX-1727-1867IR | APXX-1727-2140IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×1710–2690 МГц | 1695–2690 МГц | 2×1695–2690 МГц | 2×1710–2690 МГц | 2×1710–2690 МГц | 2×1695–2690 МГц |
| Поляризация | 2×±45° | ±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 68° | 65° | 68° | 65° | 65° | 32° |
| Коэффициент усиления | 12 дБи | 13,5 дБи | 13,5 дБи | 17,4 дБи | 18 дБи | 21 дБи |
| Электрический наклон | 0°, фикс. | 0°, фикс. | 0°, фикс. | 0–12°, фикс. | 2–12°, RET | 2–12°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-1727-1270 — 1710–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-1727-1270 — 4 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — 2×±45°.
У KADAMM APXX-1727-1270 крепление на трубу Ø50–Ø85 мм, размеры 380 × 325 × 85 мм, масса 4,3 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXX-1727-1270 — 0°, фиксирован; механический наклон 0–15° — кронштейном.
Да. Обе системы работают в одном диапазоне 1710–2690 МГц, поэтому четыре порта можно отдать одному радиомодулю LTE с MIMO 4×4.
Артикул для заказа — KADAMM APXX-1727-1270, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-1727-1270 могут уточняться без уведомления.
Поставляем KADAMM APXX-1727-1270 — секторная антенна базовой станции 1710–2690 МГц, 12 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
