Панельная секторная антенна базовых станций с излучающими системами 880–960 МГц и 1710–2170 МГц и кросс-поляризацией ±45°. Электрический наклон регулируется в пределах 0–14 0–10°.
Коротко: KADAMM APXX-0922-1765 — 880–960 / 1710–2170 МГц, 4 порта, длина 1260 мм, масса 9 кг, усиление 14,2 / 17 дБи. От ближайшей модели KADAMM APXX-0708-1470IR отличается так: другой набор диапазонов: 880–960 / 1710–2170 МГц против 2×703–803 МГц; корпус короче на 90 мм (1260 против 1350 мм).

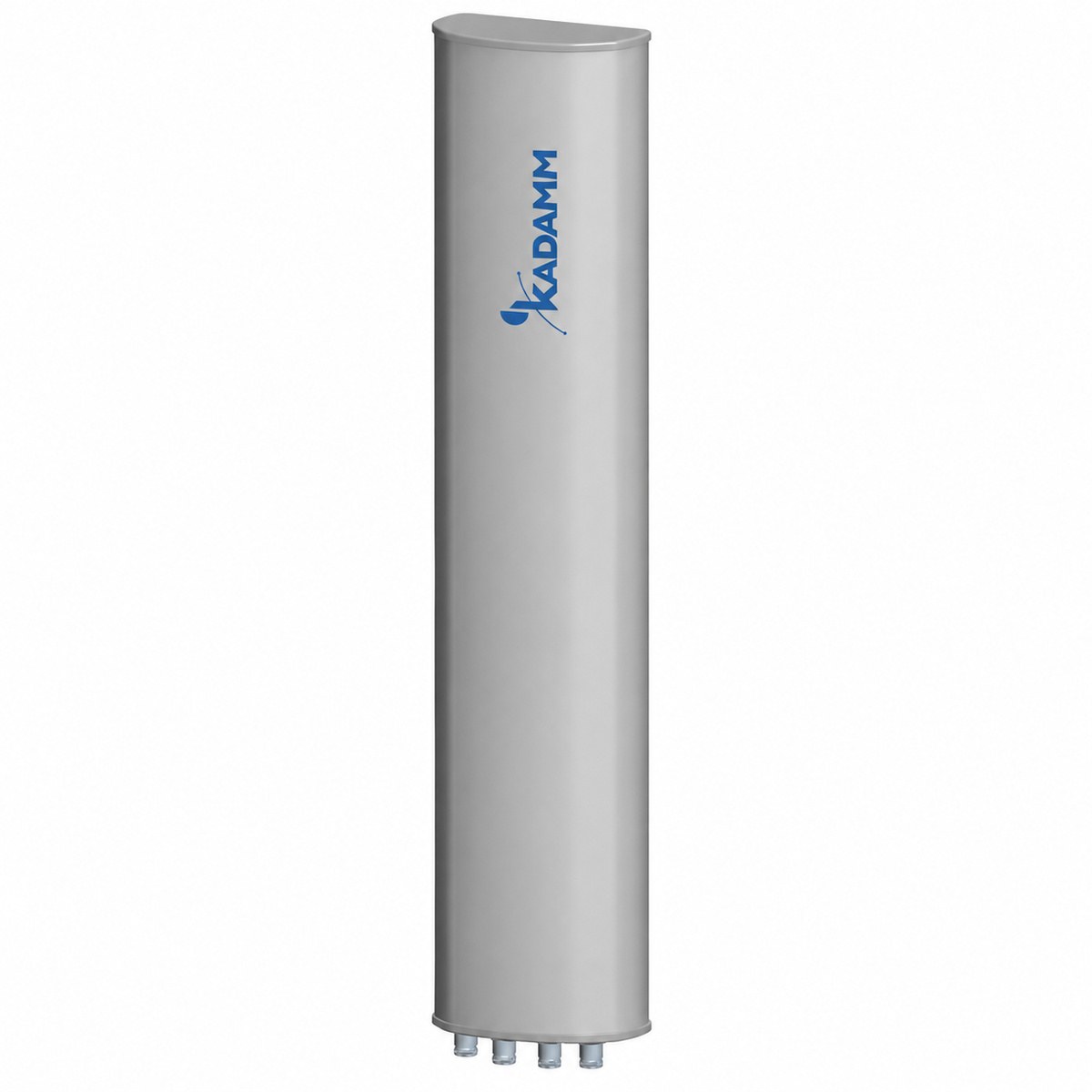

Антенна КАДАММ APXX-0922-1765 — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 880–960 МГц и 1710–2170 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B8, B3, B1), что позволяет подключить радиомодули с MIMO 2×2 в каждом диапазоне.
Коэффициент усиления 14,2 / 16,5–17 дБи по поддиапазонам при высоте полотна 1260 мм. Электрический наклон регулируется в пределах 0–14 0–10°, способ регулировки уточняйте у менеджера; механический наклон 0–15°. Интермодуляция IM3 не выше −150(2×43 дБм), КСВН не более 1,5.

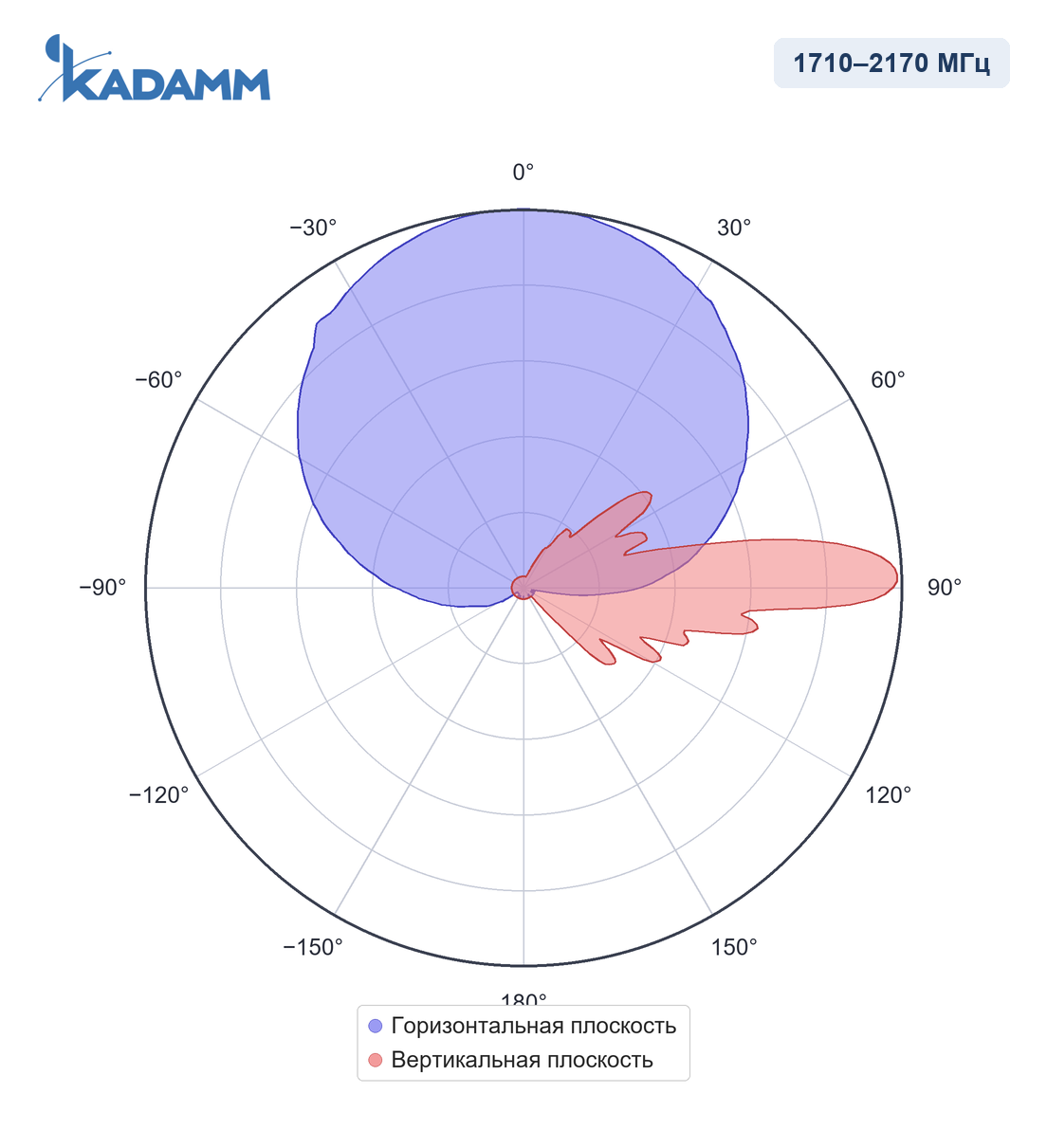

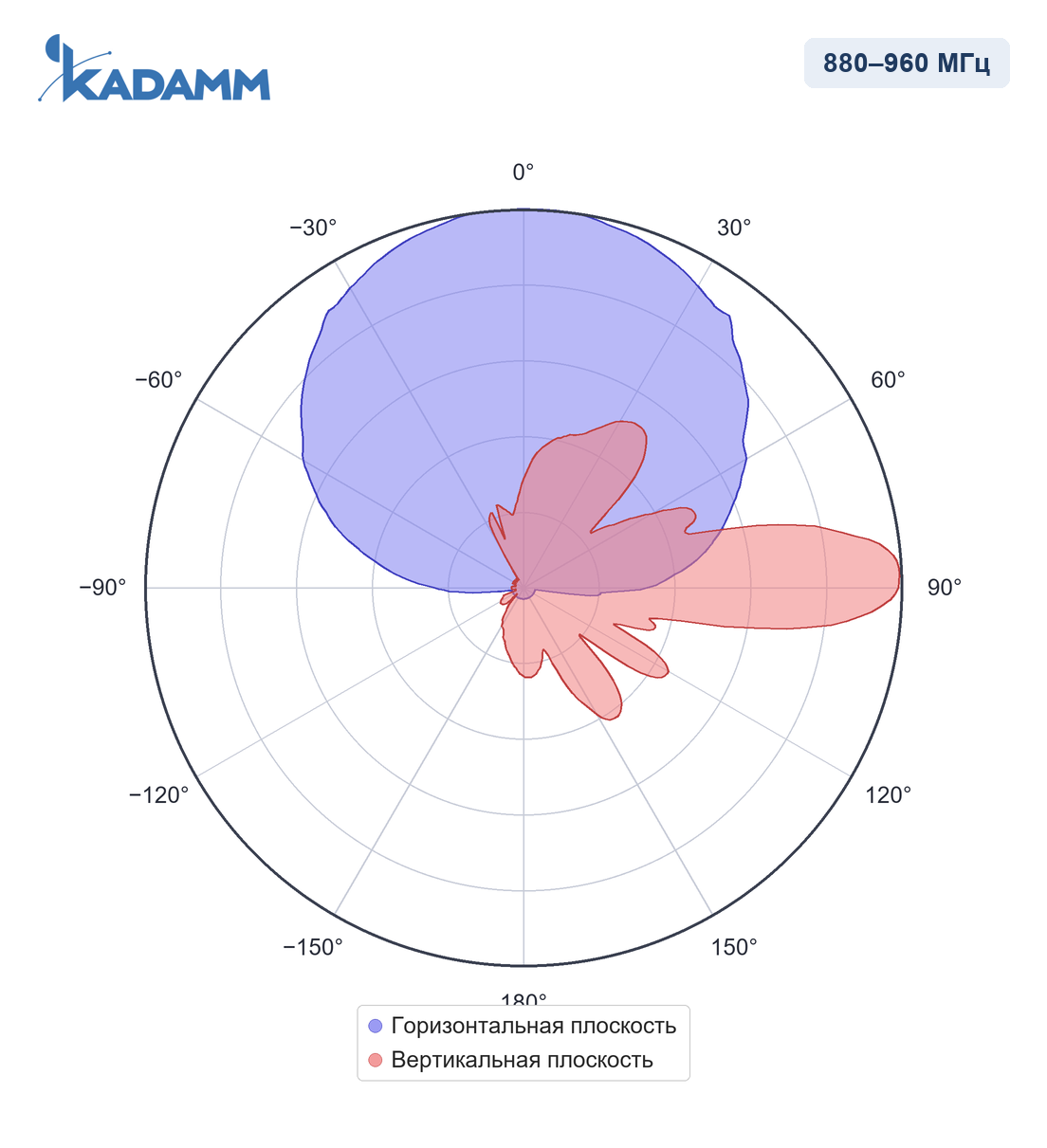

Диаграммы направленности KADAMM APXX-0922-1765 в полосах 880–960 МГц, 1710–2170 МГц — нормированные, в полярных координатах.
Система 880–960 МГц
| Параметр | 880–960 МГц |
|---|---|
| Коэффициент усиления, дБи | 14,2 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
Система 1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 16,5 | 16,7 | 17 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 0–14 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150(2×43 дБм) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 250 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1260 × 270 × 137 мм |
| Размеры упаковки | 1500 × 350 × 220 мм |
| Масса антенны | 9 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-0922-1765 работает в полосах 880–960 / 1710–2170 МГц: сети GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B8/n8, B3/n3, B1/n1). Секторы базовых станций с одновременной работой в нижних и верхних диапазонах (GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100): замена двух антенн одной панелью, уплотнение антенно-мачтовых сооружений.
Антенна КАДАММ APXX-0922-1765, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXX-0922-1765 | APXX-0822-1765 | APXX-0727-1868IR | APXX-0727-1865IR | APXX-0708-1670IR | APXX-0708-1470IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 880–960 / 1710–2170 МГц | 820–960 / 1710–2170 МГц | 698–960 / 1710–2690 МГц | 698–960 / 1710–2690 МГц | 2×703–803 МГц | 2×703–803 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | — | — | 65° | 65° | 65° | 65° |
| Коэффициент усиления | 17 дБи | 16,9 дБи | 17,5 дБи | 17,5 дБи | 15,5 дБи | 14 дБи |
| Электрический наклон | 0–14 0–10°, фикс. | 0–10°, фикс. | 2–10° / 2–12°, фикс. | 2–12°, фикс. | 2–12°, фикс. | 0–14°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-0922-1765 — 880–960 / 1710–2170 МГц — перекрывают диапазоны 3GPP B8/n8, B3/n3, B1/n1; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-0922-1765 — 4 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — 2×±45°.
У KADAMM APXX-0922-1765 крепление на трубу Ø50–Ø115 мм, размеры 1260 × 270 × 137 мм, масса 9 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXX-0922-1765 — 0–14 0–10° — регулируется; механический наклон 0–15° — кронштейном.
Да. У каждой системы свой диапазон электрического наклона (0–14 0–10° и 0–14 0–10°); способ регулировки уточняйте у менеджера.
Артикул для заказа — KADAMM APXX-0922-1765, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-0922-1765 могут уточняться без уведомления.
Поставляем KADAMM APXX-0922-1765 — секторная антенна базовой станции 880–2170 МГц, 17 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
