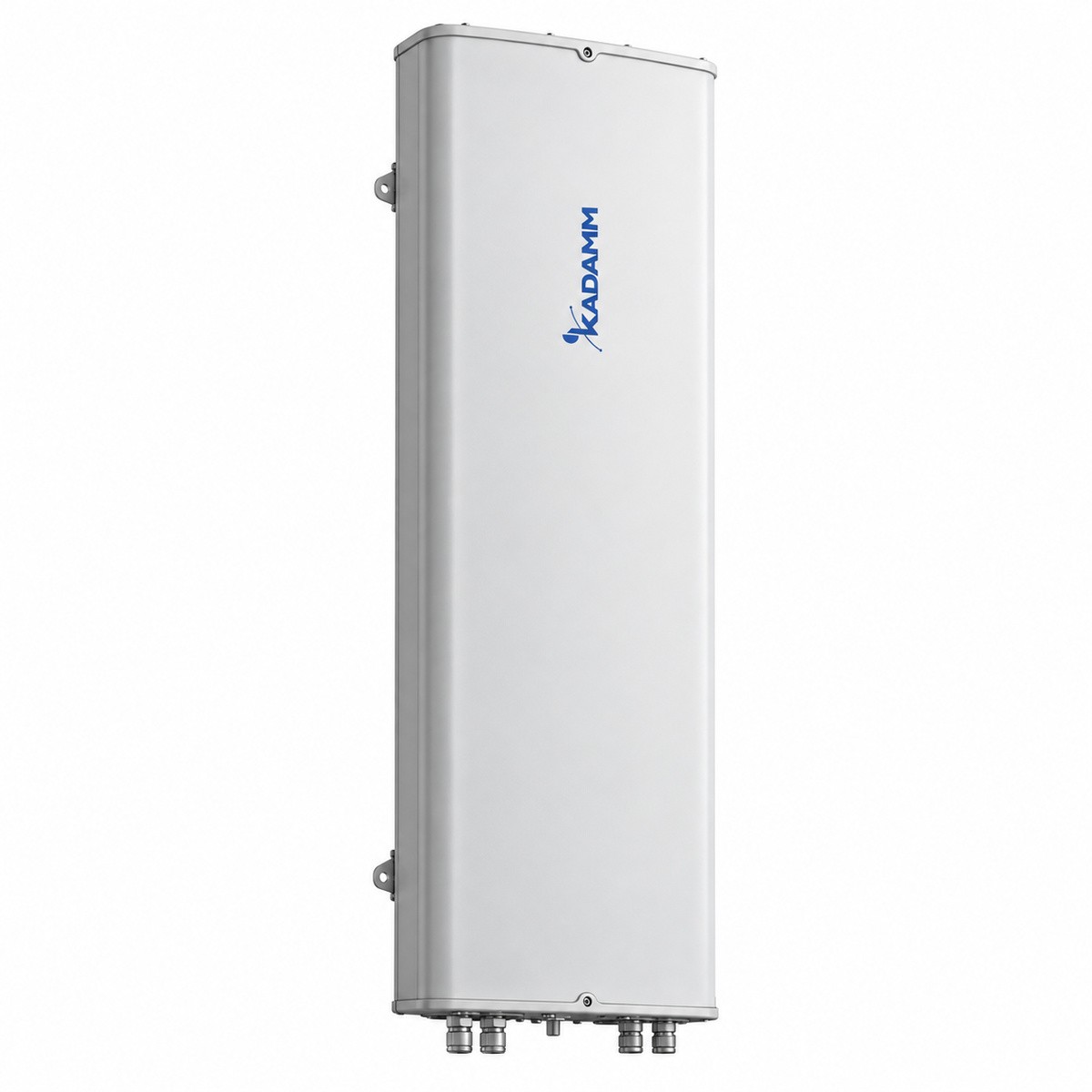

Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 703–803 МГц и кросс-поляризацией ±45°. Электрический наклон 0–14° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM APXX-0708-1470IR — 2×703–803 МГц, 4 порта, длина 1350 мм, масса 18,5 кг, усиление 14 дБи. От ближайшей модели KADAMM APXX-0708-1670IR отличается так: корпус короче на 245 мм (1350 против 1595 мм); легче на 2,5 кг (18,5 против 21 кг).
Антенна КАДАММ APXX-0708-1470IR — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с двумя независимыми излучающими системами 703–803 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают LTE 700 (APT) (диапазоны 3GPP B28), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Коэффициент усиления 14 дБи по поддиапазонам при высоте полотна 1350 мм. Электрический наклон 0–14° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–15°.

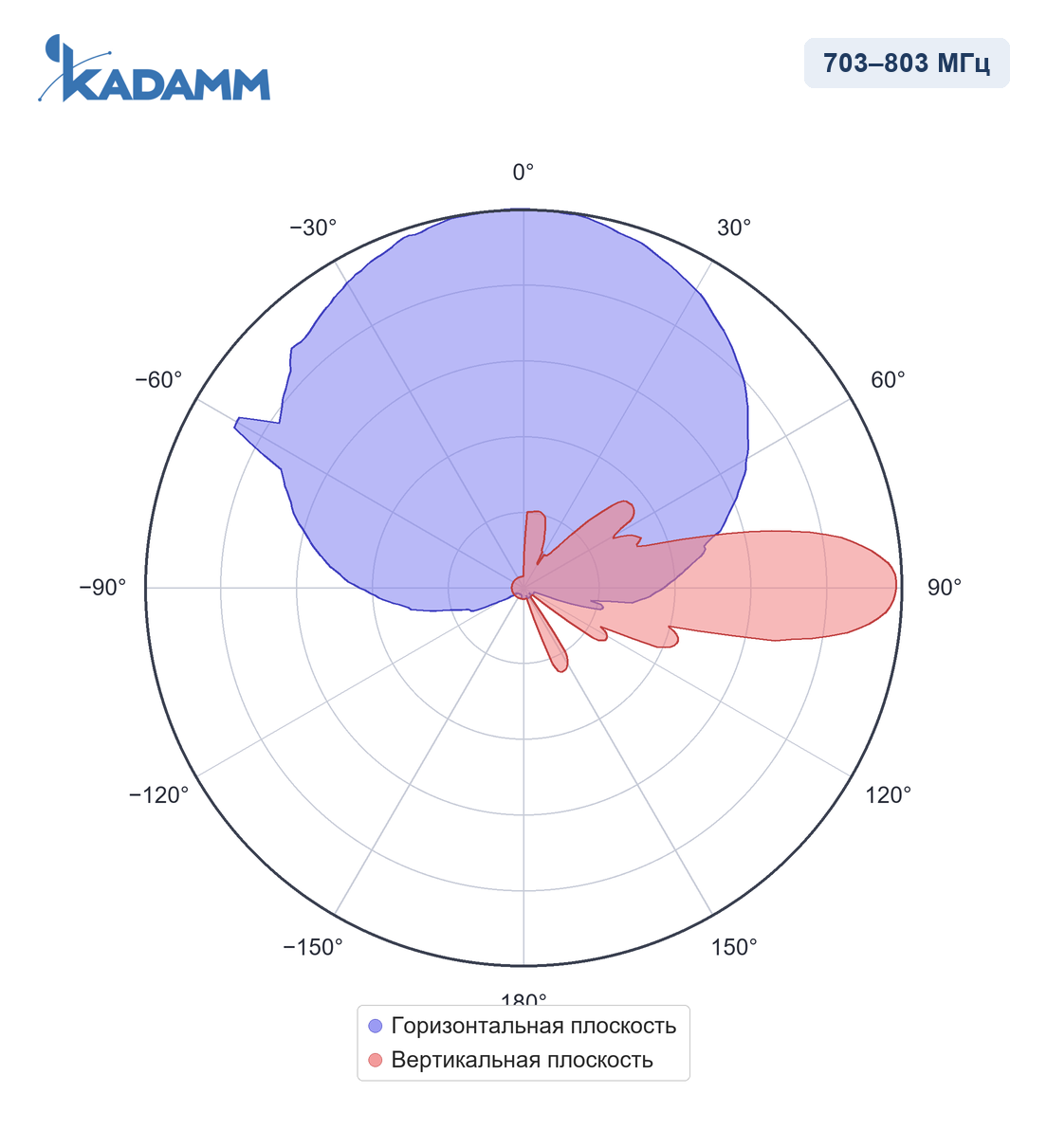

Диаграммы направленности KADAMM APXX-0708-1470IR в полосах 703–803 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×703–803 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Поляризация | ±45° |
| Электрический наклон | 0–14° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
| Протокол RET | встроенный RET(AISG2.0/3GPP) |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1350 × 499 × 164 мм |
| Размеры упаковки | 1590 × 590 × 310 мм |
| Масса антенны | 18,5 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-0708-1470IR работает в полосах 703–803 МГц: сети LTE 700 (APT) (диапазоны 3GPP B28/n28). Секторы базовых станций в нижних диапазонах LTE 700 (APT): покрытие большой площади, сельская местность и пригород, проникновение внутрь зданий.
Антенна КАДАММ APXX-0708-1470IR, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXX-0708-1470IR | APXX-0708-1670IR | APXX-0727-1865IR | APXX-0727-1868IR | APXX-0822-1765 | APXX-0922-1765 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×703–803 МГц | 2×703–803 МГц | 698–960 / 1710–2690 МГц | 698–960 / 1710–2690 МГц | 820–960 / 1710–2170 МГц | 880–960 / 1710–2170 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 65° | 65° | — | — |
| Коэффициент усиления | 14 дБи | 15,5 дБи | 17,5 дБи | 17,5 дБи | 16,9 дБи | 17 дБи |
| Электрический наклон | 0–14°, RET | 2–12°, фикс. | 2–12°, фикс. | 2–10° / 2–12°, фикс. | 0–10°, фикс. | 0–14 0–10°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-0708-1470IR — 703–803 МГц — перекрывают диапазоны 3GPP B28/n28; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-0708-1470IR — 4 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — 2×±45°.
У KADAMM APXX-0708-1470IR крепление на трубу Ø50–Ø115 мм, размеры 1350 × 499 × 164 мм, масса 18,5 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXX-0708-1470IR — 0–14° — задаётся блоком RET по AISG; механический наклон 0–15° — кронштейном.
Да. Обе системы работают в одном диапазоне 703–803 МГц, поэтому четыре порта можно отдать одному радиомодулю LTE с MIMO 4×4 при общем наклоне обеих систем.
Артикул для заказа — KADAMM APXX-0708-1470IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-0708-1470IR могут уточняться без уведомления.
