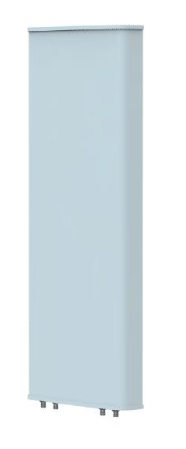

KADAMM K802182021s — секторная антенна 1710–2170 МГц, 2 системы излучателей, 20,3 дБи, 4 порта, RET KADAMM K802182021s — секторная антенна 1710–2170 МГц, 2 системы излучателей, 20,3 дБи, 4 порта, RET

KADAMM K802182021s — секторная антенна 1710–2170 МГц, 2 системы излучателей, 20,3 дБи, 4 порта, RET

Код: 2001876
KADAMM K802182021s — секторная антенна 1710–2170 МГц, 2 системы излучателей, 20,3 дБи, 4 порта, RET
KADAMM K802182021s — техническое описание (PDF) KADAMM — общий каталог антенн (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Антенны

KADAMM K802182021s — секторная панельная антенна 1710–2170 МГц, 2 системы излучателей, 33°, 20,3 дБи, 4 порта, встроенный RET

Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 1710–2170 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.

KADAMM K802182021s
2×1710–2170 МГц
Диапазон
20,3 дБи
Усиление
33°
Ширина луча (Г)
2–12°
Электрический наклон
4×4.3-10
Разъёмы
1360 мм
Высота

О модели

Коротко: KADAMM K802182021s — 2×1710–2170 МГц, 4 порта, длина 1360 мм, масса 24,2 кг, усиление 20,3 дБи. От ближайшей модели KADAMM K802182018 отличается так: тяжелее на 10,6 кг (24,2 против 13,6 кг); усиление выше на 2,5 дБ в диапазоне 1710–2170 МГц (20,3 против 17,8 дБи).

Для KADAMM K802182021s опорные цифры — коэффициент усиления 20,3 дБи и ширина ДН 33°. Ближайшая модель в линейке — KADAMM K802172721s: у неё полоса 1710–2690 МГц, у KADAMM K802182021s — 1710–2170 МГц. Все частоты KADAMM K802182021s перекрывает и KADAMM K802172721s.

KADAMM K802182021s — панель для сектора базовой станции сотовой сети, полосы 2×1710–2170 МГц. Главное в цифрах: 2 системы излучателей; 4 входа; горизонтальный луч 33°; усиление до 20,3 дБи; наклон луча 2–12° с дистанционным управлением.

Внутри общего стеклопластикового кожуха — металлический экран-рефлектор и над ним вертикальные столбцы излучателей. Рефлектор разворачивает излучение вперёд: мощность идёт в свой сектор, тыл и соседние направления почти не засвечиваются. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1360 мм вертикальный луч составляет 7,5 ± 0,5°. Столбцы разных диапазонов работают независимо: у каждой из 2 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.

В каждом излучателе два диполя, развёрнутые на +45° и −45° соответственно. Связь между двумя ортогональными поляризациями мала — кроссполяризационная развязка более 26–28 дБ, — и одна система работает как два независимых тракта: 2T2R (MIMO 2×2) или поляризационно-разнесённый приём без второй антенны. Отсюда и число входов: 4 — это 2 системы по две поляризации. Развязка между входами — более 28 дБ.

Форма диаграммы: ширина луча по горизонтали 33° — вдвое уже стандартных 65°: шесть секторов на сайте ради ёмкости или вытянутая зона вдоль трассы, набережной, магистрали; отношение вперёд/назад более 28 дБ — в тыл уходит примерно в 631 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 20 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 7,5 ± 0,5°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на мачте высотой 40 м и соты радиусом 2 км получается около 4,9°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 SRET. Кронштейн даёт дополнительный механический наклон 0–15°; им пользуются только для грубой доводки, так как при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Тракт: при КСВН менее 1,5 от входа отражается не больше 4 % мощности; на вход допускается 250 Вт; уровень IM3 не выше −153 дБн (два тона по 20 Вт, IEC 62037); разъёмы 4 × розетка 4.3-10 с выводом снизу. Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Перемычки и разъёмы того же класса — условие, при котором цифра антенны остаётся в силе для всей линии; поэтому и появились разъёмы 4.3-10: меньше 7/16 и с более стабильным контактом.

Механика: 1360 × 446 × 165 мм (высота, ширина, глубина), 24,2 кг плюс 5,4 кг крепежа, труба Ø50–Ø115 мм, от −50 до +65 °C, ветер до 216 км/ч. На скорости ветра 150 км/ч нагрузка равна 415 / 111 / 505 Н (фронт / бок / тыл); фронтальные около 42 кгс через кронштейн и трубу приходят на опору вместе с изгибающим моментом.

Чем KADAMM K802182021s отличается от похожих моделей

По сравнению с KADAMM K802182018У KADAMM K802182021s тяжелее на 10,6 кг (24,2 против 13,6 кг); усиление выше на 2,5 дБ в диапазоне 1710–2170 МГц (20,3 против 17,8 дБи); сечение корпуса 446×165 против 320×105 мм.
По сравнению с KADAMM K802182015У KADAMM K802182021s корпус длиннее на 560 мм (1360 против 800 мм); тяжелее на 15,6 кг (24,2 против 8,6 кг); усиление выше на 5,8 дБ в диапазоне 1710–2170 МГц (20,3 против 14,5 дБи); вертикальный луч уже в диапазоне 1710–2170 МГц (6,8–7,5° против 12,1–14,1°); электрический наклон 2–12° против 2–14° в диапазоне 1710–2170 МГц; сечение корпуса 446×165 против 320×105 мм. Длинная решётка даёт больше усиления и более узкий вертикальный луч: такую модель ставят на дальние секторы и высокие опоры.
По сравнению с KADAMM K802182020У KADAMM K802182021s корпус короче на 620 мм (1360 против 1980 мм); тяжелее на 5,2 кг (24,2 против 19 кг); усиление выше на 0,8 дБ в диапазоне 1710–2170 МГц (20,3 против 19,5 дБи); вертикальный луч шире в диапазоне 1710–2170 МГц (6,8–7,5° против 4,4–5,1°); электрический наклон 2–12° против 2–8° в диапазоне 1710–2170 МГц; сечение корпуса 446×165 против 320×105 мм; механический наклон 0–15° против 0–10°. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.

Диаграммы направленности

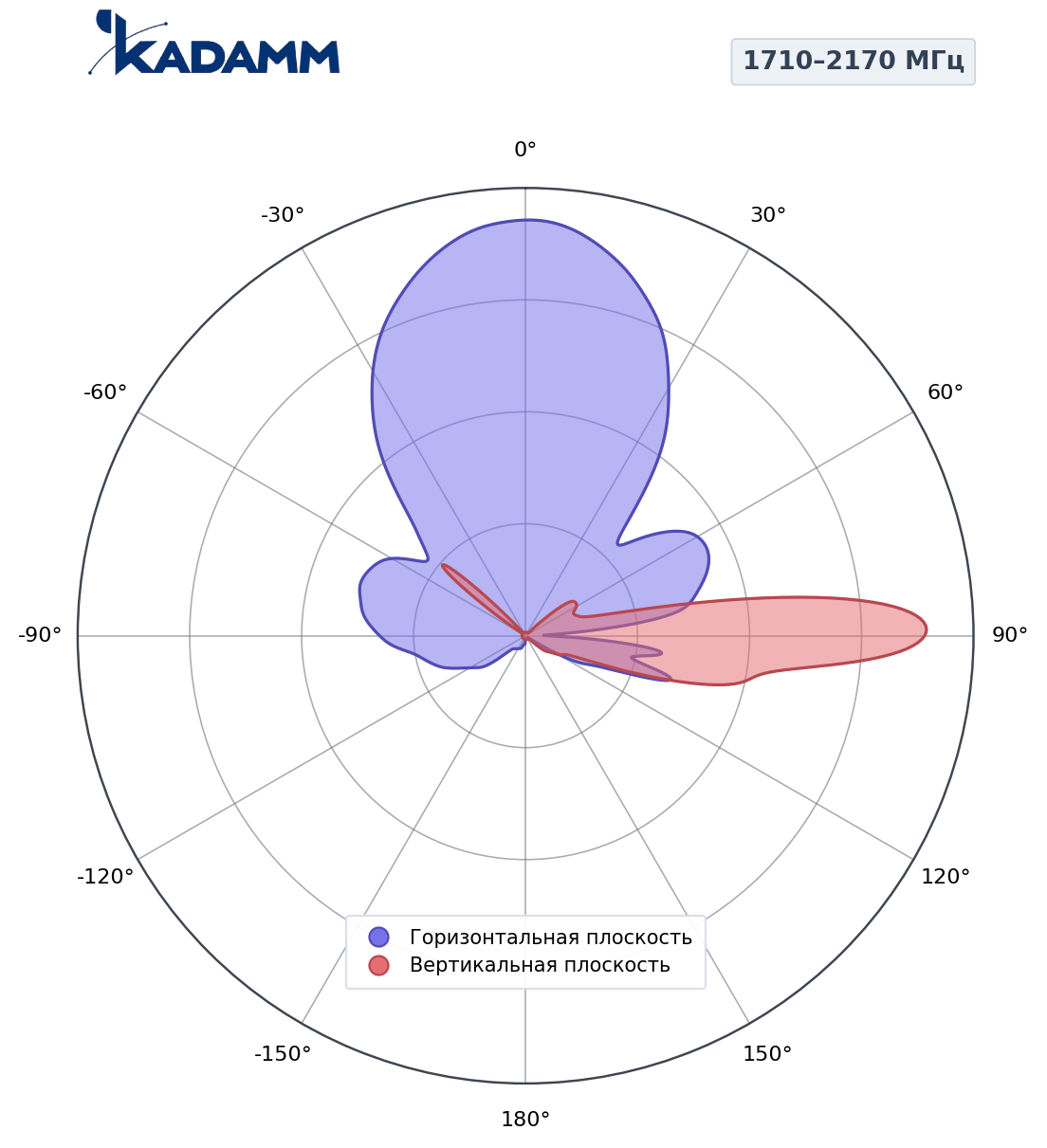

Диаграмма направленности KADAMM K802182021s, 1710–2170 МГц
1710–2170 МГц
горизонтальная и вертикальная плоскости

Диаграммы направленности KADAMM K802182021s в полосах 1710–2170 МГц — нормированные, в полярных координатах.

Ключевые особенности

Две системы в одной панели2×1710–2170 МГц, ±45°, 4 порта (4 × розетка 4.3-10) — MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Усиление до 20,3 дБиПри высоте полотна 1360 мм усиление по поддиапазонам составляет 19,2–20,3 дБи, ширина луча в горизонтальной плоскости — 33°.
Дистанционный наклон RETЭлектрический наклон 2–12°, управление по AISG 2.0, блок RET установлен на заводе и входит в комплект. Механический наклон 0–15°.
Чистый трактIM3 не выше −153 дБн при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами >28 дБ.
Мощность и защитаДо 250 Вт на порт при 50 °C.
Всепогодное исполнениеМатериал радома — стеклопластик; диапазон рабочих температур −50…+65 °C, допустимый ветер до 216 км/ч.

Электрические характеристики

Параметр1710–1880 МГц1850–1990 МГц1920–2170 МГц
Диапазон частот2×1710–2170 МГц
Усиление при среднем наклоне, дБи19,220,020,3
Усиление во всём диапазоне наклонов, дБи19,0 ± 0,419,8 ± 0,520,1 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость38 ± 4°35 ± 3°34 ± 3°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7,5 ± 0,5°7,2 ± 0,5°6,8 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ>28
Поляризационная развязка (кроссполяризационная), дБ>28>27>26
Подавление первого бокового лепестка, дБ>20
Поляризация±45°
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ>28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−153
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)250 Вт
Протокол RETAISG 2.0 SRET

Механические характеристики

ПараметрЗначение
Разъёмы4 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1360 × 446 × 165 мм
Размеры упаковки1680 × 540 × 265 мм
Масса антенны24,2 кг
Масса монтажного комплекта5,4 кг
Масса в упаковке33,4 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)415 / 111 / 505 Н
Максимальная скорость ветра216 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–15°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–Ø115 мм

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — проверка уровня пассивной интермодуляции (IM3 не выше −153 дБн для данной модели)
✓
IEC 61169-54 — присоединительные размеры разъёмов: 4 × розетка 4.3-10
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B3/n3, B1/n1

Применение

Ставят такие панели на опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3/n3, B1/n1). Каждой панели — свой сектор; азимут и угол места для неё задают по модели радиопокрытия.

С лучом 33° — места, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, автомобильные и железные дороги, где сектор вытягивают вдоль трассы.

Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.

Как подобрать

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×1710–2170 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 4 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.

Ширина луча. 33° подбирают под секторизацию сайта: три сектора закрывают лучом 65°, шесть секторов или протяжённую зону — лучом 33°, широкий сектор малой соты — лучом 90°.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (7,5 ± 0,5°) и сравните с наклоном панели — 2–12°.

Тракт. Предельная подводимая мощность на вход составляет 250 Вт. IM3 всей линии будет низкой, только если перемычки и разъёмы того же класса.

Опора. Труба Ø50–Ø115 мм и кронштейн должны держать 24,2 кг и ветер 415 / 111 / 505 Н.

Комплект поставки

Антенна KADAMM K802182021s, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

Сравнение с похожими антеннами KADAMM

ПараметрK802182021sK802182020K802182018K802182015K802172721sK802172720
ФотоKADAMM K802182021sKADAMM K802182020KADAMM K802182018KADAMM K802182015KADAMM K802172721sKADAMM K802172720
Диапазон частот2×1710–2170 МГц2×1710–2170 МГц2×1710–2170 МГц2×1710–2170 МГц2×1710–2690 МГц2×1710–2690 МГц
Поляризация2×±45°2×±45°2×±45°2×±45°2×±45°2×±45°
Ширина ДН по уровню −3 дБ33°65°65°65°33°65°
Коэффициент усиления20,3 дБи19,5 дБи17,8 дБи14,5 дБи20,7 дБи20,4 дБи
Электрический наклон2–12°, RET2–8°, RET2–12°, RET2–14°, RET0–10°, RET2–8°, RET
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

У панели 4 входа, это 2 системы излучателей. Двухтрактный радиомодуль занимает пару входов ±45° одной системы: схема 2T2R (MIMO 2×2) либо передача с приёмом на поляризационном разнесении. Если на одну систему идут два однотрактных модуля одного диапазона, их сводят комбайнером и учитывают его потери.

Модуль каждого диапазона занимает свою систему. При избытке модулей относительно числа систем диапазоны сводит комбайнер, установленный перед антенной; в расчёт линии закладывают его вносимые потери и класс по интермодуляции. Модель с достаточным числом входов подберём по списку радиомодулей сектора.

Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (7,5 ± 0,5°): для мачты 40 м и радиуса 2 км — около 4,9°, для крыши 25 м и радиуса 800 м — около 5,5°.

Электрический наклон панели составляет 2–12°, что достаточно для типовых высот подвеса. Угол считают по каждому сектору: высота и радиус у секторов, как правило, свои.

Да. Наклон задаёт привод RET по протоколу AISG 2.0 SRET: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это удобно при оптимизации сети, при вводе новых сайтов рядом и при сезонных изменениях нагрузки.

Привод соединяют с портом AISG на панели или с модемом в фидерной линии; оформляя заказ, сообщите, требуется ли блок RET в комплекте и какой к нему нужен кабель управления. Механический наклон кронштейна здесь нужен лишь для первоначальной установки, дальше его не трогают.

Это отношение продуктов интермодуляции третьего порядка к несущим в испытании по IEC 62037: на антенну подают два тона по 20 Вт и меряют продукты на 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.

Параметр имеет значение, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии подбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе от низкой интермодуляции самой панели не будет толку.

Масса панели — 24,2 кг, монтажного комплекта — ещё 5,4 кг. При ветре 150 км/ч нагрузка составляет 415 / 111 / 505 Н (фронт / бок / тыл), фронтальная — примерно 42 кгс. Вместе с высотой подвеса и числом панелей и кабелей на опоре эти цифры служат исходными данными для расчёта трубостойки или мачты на прочность и прогиб с запасом на обледенение.

Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту.

По числу секторов в схеме сайта. При луче 33° обычно ставят шесть панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Сектор базовой станции — это отдельная панель со своими радиомодулями; ёмкость сайта делят между секторами.

Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели.
