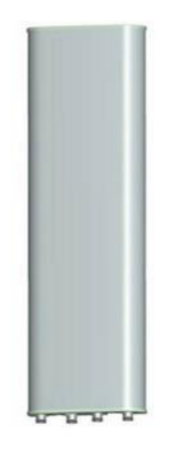

Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 617–894 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM K802608015 — 2×617–894 МГц, 4 порта, длина 1499 мм, масса 21,5 кг, усиление 14,3 дБи. От ближайшей модели KADAMM K802608016 отличается так: корпус короче на 581 мм (1499 против 2080 мм); легче на 8,8 кг (21,5 против 30,3 кг).
Для KADAMM K802608015 опорные цифры — коэффициент усиления 14,3 дБи и луч по горизонтали 65°. Рядом в линейке — KADAMM K802709015. У неё полоса 694–960 МГц, у KADAMM K802608015 — 617–894 МГц.
KADAMM K802608015 — панель для сектора базовой станции сотовой сети, полосы 2×617–894 МГц. Главное в цифрах: 2 системы излучателей; 4 входа; горизонтальный луч 65°; усиление до 14,3 дБи; наклон луча 2–12° с дистанционным управлением.
Внутри общего стеклопластикового кожуха — металлический экран-рефлектор и над ним вертикальные столбцы излучателей. За счёт экрана излучение уходит вперёд: мощность сосредоточена в одном секторе, а сзади и по соседним направлениям антенна почти не излучает. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1499 мм вертикальный луч составляет 17,0 ± 1,5°. Столбцы разных диапазонов независимы друг от друга: каждая из 2 систем имеет свои входы, которые можно подключить к разным радиомодулям или даже передать разным операторам.
Излучатель состоит из двух диполей с поворотом на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 4 — это 2 системы по две поляризации. Развязка между входами — не менее 25 дБ.
Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 22–24 дБ — в тыл уходит примерно в 158 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15–16 дБ — меньше перелёта сигнала в дальние соты.
По вертикали луч узкий — 17,0 ± 1,5°, поэтому зону обслуживания задают наклоном. Считают так: к углу на край соты — арктангенсу отношения высоты подвеса к радиусу — прибавляют половину вертикальной ширины луча. Пример: панель на 40-метровой мачте, радиус соты 2 км — угол около 9,6°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 SRET. Механический наклон 0–15° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.
Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 500 Вт; IM3 / ≤−150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, вывод снизу. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Перемычки и разъёмы того же класса — условие, при котором цифра антенны остаётся в силе для всей линии; поэтому и появились разъёмы 4.3-10: меньше 7/16 и с более стабильным контактом. По постоянному току излучатели соединены с землёй, поэтому статика стекает на опору.
Механика: 1499 × 499 × 178 мм (высота, ширина, глубина), 21,5 кг плюс 5,4 кг крепежа, труба Ø50–Ø115 мм, от −50 до +65 °C, ветер до 216 км/ч. При 150 км/ч ветер даёт 790 / 165 / 800 Н (фронт / бок / тыл); фронтальные — около 81 кгс, их вместе с изгибающим моментом кронштейн и труба передают опоре.

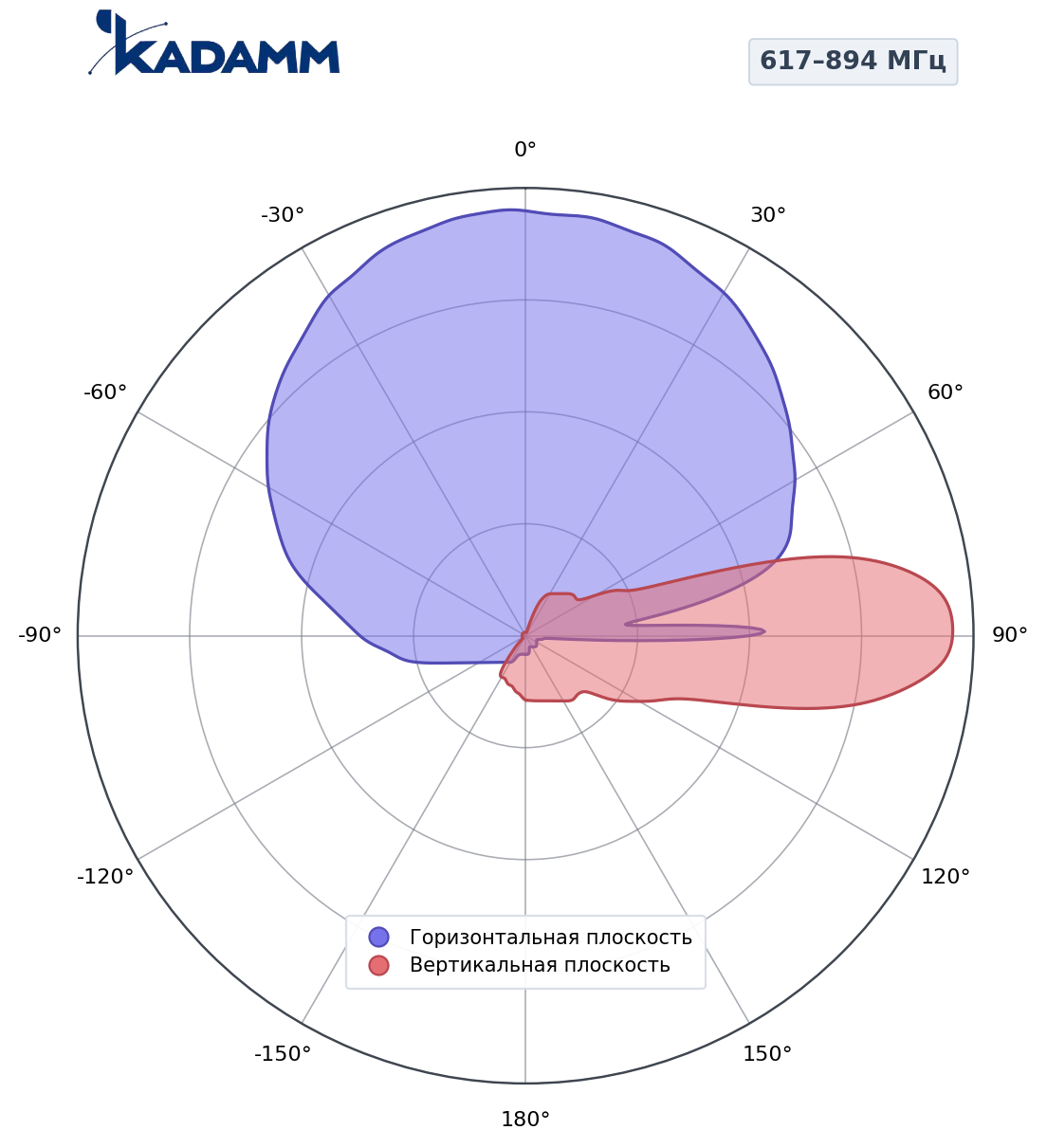

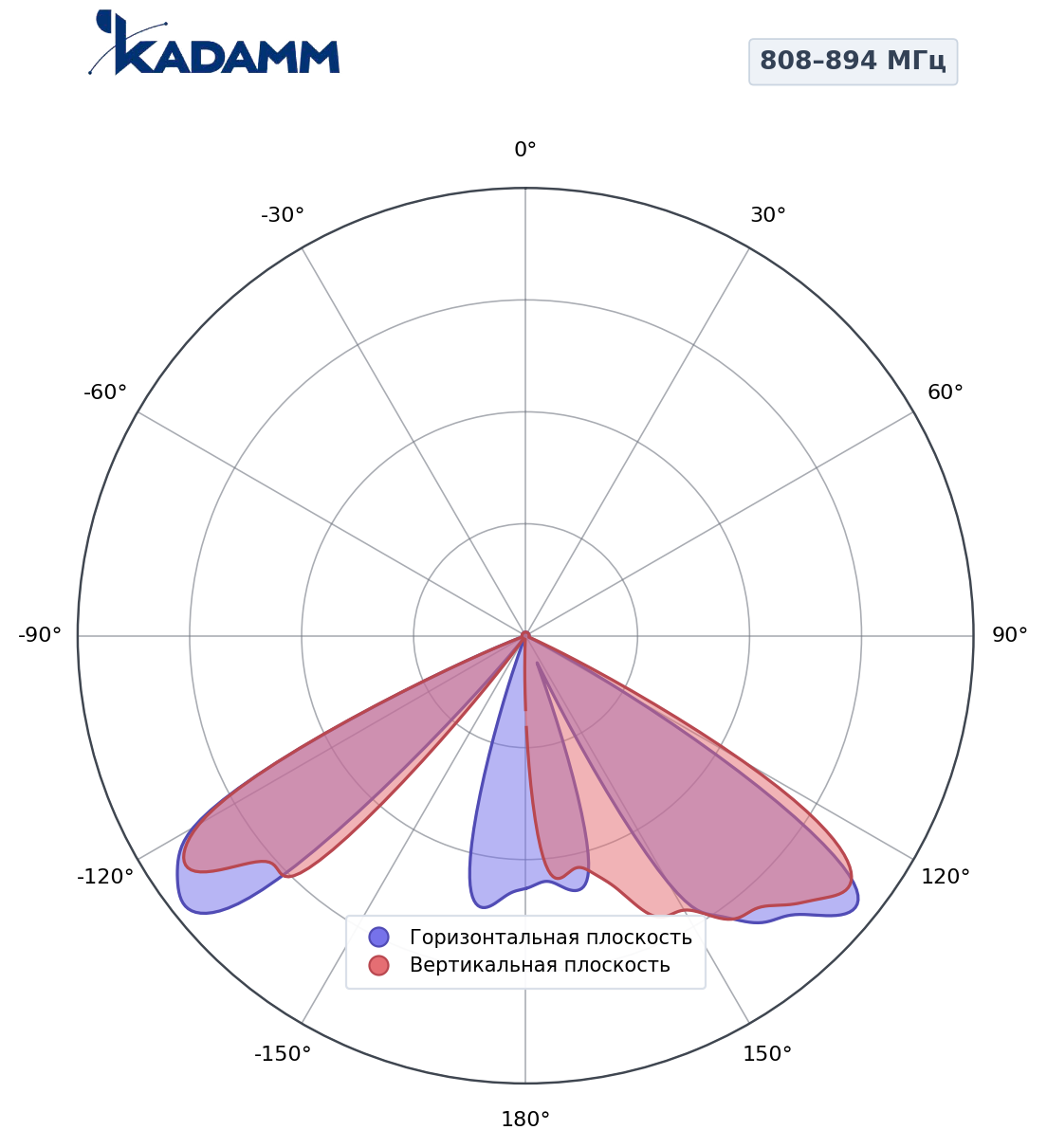

Диаграммы направленности KADAMM K802608015 в полосах 617–894 МГц, 808–894 МГц — нормированные, в полярных координатах.
| Параметр | 617–698 МГц | 698–824 МГц | 806–894 МГц |
|---|---|---|---|
| Диапазон частот | 2×617–894 МГц | ||
| Коэффициент усиления, дБи | 13,3 ± 0,5 | 13,8 ± 0,5 | 14,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 5° | 65 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 17,0 ± 1,5° | 15,5 ± 1,3° | 13,5 ± 1,2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >22 | >24 | >24 |
| Поляризационная развязка (кроссполяризационная), дБ | >15(0°) | ||
| Подавление первого бокового лепестка, дБ | >16 | >16 | >15 |
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | / ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 178 мм |
| Размеры упаковки | 1880 × 620 × 330 мм |
| Масса антенны | 21,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 31 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 790 / 165 / 800 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Типовое место установки — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850 (диапазоны 3GPP B28/n28, B20/n20, B5/n5). Каждой панели — свой сектор; азимут и угол места для неё задают по модели радиопокрытия.
С лучом 65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
Многосистемная панель упрощает модернизацию сайта: вместо двух–трёх старых антенн — одна, опора разгружается по месту и ветру, а радиомодули разных диапазонов или операторов получают свои входы.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×617–894 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 4 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. Ширина 65° выбирается по схеме секторизации сайта: 65° — для трёх секторов, 33° — для шести либо для вытянутой зоны, 90° — для широкого сектора малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (17,0 ± 1,5°) и сравните с наклоном панели — 2–12°.
Тракт. На вход допускается подавать до 500 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.
Опора. Крепление — кронштейн и труба Ø50–Ø115 мм, рассчитанные на 21,5 кг массы и ветровую нагрузку 790 / 165 / 800 Н.
Антенна KADAMM K802608015, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

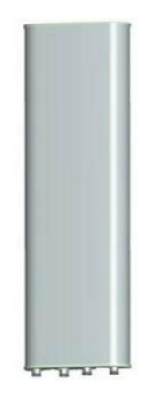

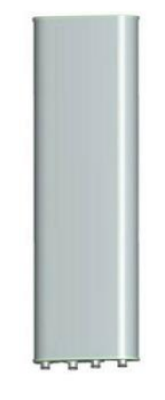

| Параметр | K802608015 | K802608016 | K802608017 | K802702718 | K802709015 | K802709016 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×617–894 МГц | 2×617–894 МГц | 2×617–894 МГц | 698–960 / 1710–2690 МГц | 2×694–960 МГц | 2×694–960 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 65° | 65°/65° | 65° | 65° |
| Коэффициент усиления | 14,3 дБи | 15,6 дБи | 16,3 дБи | 18,1 дБи | 14,5 дБи | 15,8 дБи |
| Электрический наклон | 2–12°, RET | 2–12°, RET | 0–10°, RET | 2–15° / 2–12°, RET | 2–16°, RET | 2–12°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 4 входа, это 2 системы излучателей. Двухтрактный радиомодуль занимает пару входов ±45° одной системы: схема 2T2R (MIMO 2×2) либо передача с приёмом на поляризационном разнесении. Если на одну систему приходятся два однотрактных модуля одного диапазона, их подключают через комбайнер с учётом его потерь.
Модуль каждого диапазона занимает свою систему. Если радиомодулей больше, чем систем у антенны, диапазоны объединяют комбайнером на входе, учитывая в расчёте линии его вносимые потери и класс по интермодуляции. По перечню радиомодулей на сектор подберём модель с нужным числом входов.
Верхнюю границу луча по уровню −3 дБ наводят на край соты. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (17,0 ± 1,5°): мачта 40 м и радиус 2 км дают около 9,6°, крыша 25 м и радиус 800 м — около 10,3°.
Электрический наклон панели — 2–12°, этого хватает для типовых высот подвеса. Угол считают по каждому сектору: высота и радиус у секторов, как правило, свои.
Да. Наклон задаёт привод RET по протоколу AISG 2.0 SRET: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это полезно при оптимизации сети, при вводе соседних сайтов и при сезонных изменениях нагрузки.
Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. В этом случае механический наклон кронштейна задают при начальной установке и больше не меняют.
Это отношение продуктов интермодуляции третьего порядка к несущим в испытании по IEC 62037: на антенну подают два тона по 20 Вт и меряют продукты на 2f1 − f2 и 2f2 − f1. Попав в приёмный канал, эти продукты поднимают шум сектора и снижают чувствительность.
Этот показатель важен при работе антенны с несколькими мощными несущими — разных диапазонов или разных операторов. Без перемычек и разъёмов того же класса, затянутых моментным ключом и загерметизированных, малая интермодуляция панели не сохраняется в линии.
Панель весит 21,5 кг, крепёж — 5,4 кг. Ветровая нагрузка на скорости 150 км/ч: 790 / 165 / 800 Н (фронт / бок / тыл); во фронт это около 81 кгс. Вместе с высотой подвеса и числом панелей и кабелей на опоре эти цифры служат исходными данными для расчёта трубостойки или мачты на прочность и прогиб с запасом на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту.
По числу секторов в схеме сайта. При луче 65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель обслуживает свой сектор базовой станции собственными радиомодулями, а ёмкость сайта распределяется между секторами.
Когда зона вытянута вдоль дороги или требуется большая ёмкость, меняют число секторов, а вместе с ним — ширину луча панели.
Артикул для заказа — KADAMM K802608015, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K802608015 могут уточняться без уведомления.
