KADAMM K802802617 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 17,2 дБи, 4 порта, RET

Коротко: KADAMM K802802617 — 698–960 / 1710–2690 МГц, 4 порта, длина 2080 мм, масса 23 кг, усиление 14,7 / 17,2 дБи. От ближайшей модели KADAMM K802802618 отличается так: усиление ниже на 1,3 дБ в диапазоне 698–960 МГц (14,7 против 16 дБи); вертикальный луч шире в диапазоне 698–960 МГц (13,8–16,4° против 8,8–10,5°).

Для KADAMM K802802617 опорные цифры — полоса 698–960 / 1710–2690 МГц и луч по горизонтали 65°. Рядом в линейке — KADAMM K802802618. У неё усиление 17,7 дБи, у KADAMM K802802617 — 17,2 дБи.

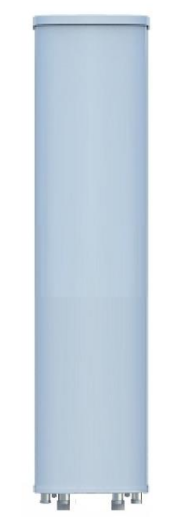

KADAMM K802802617 — панель для сектора базовой станции сотовой сети, полосы 698–960 / 1710–2690 МГц. Главное в цифрах: 2 системы излучателей; 4 входа; горизонтальный луч 65°/65°; усиление до 17,2 дБи; наклон луча 2–15° / 2–12° с дистанционным управлением.

Внутри общего стеклопластикового кожуха — металлический экран-рефлектор и над ним вертикальные столбцы излучателей. За счёт экрана излучение уходит вперёд: мощность сосредоточена в одном секторе, а сзади и по соседним направлениям антенна почти не излучает. От высоты столбца зависит вертикальная ширина луча — с ростом числа излучателей луч сужается, а усиление растёт; панель высотой 2080 мм даёт вертикальный луч 16,4 ± 1,2°. Столбцы диапазонов независимы: у всех 2 систем отдельные входы, и они могут обслуживать разные радиомодули и даже разных операторов.

Излучатель состоит из двух диполей с поворотом на +45° и −45°. Связь между двумя ортогональными поляризациями мала — кроссполяризационная развязка более 22–23 дБ, — и одна система работает как два независимых тракта: 2T2R (MIMO 2×2) или поляризационно-разнесённый приём без второй антенны. Отсюда и число входов: 4 — это 2 системы по две поляризации. Системы разных диапазонов развязаны на 28 дБ, так что соседние радиомодули друг другу не мешают.

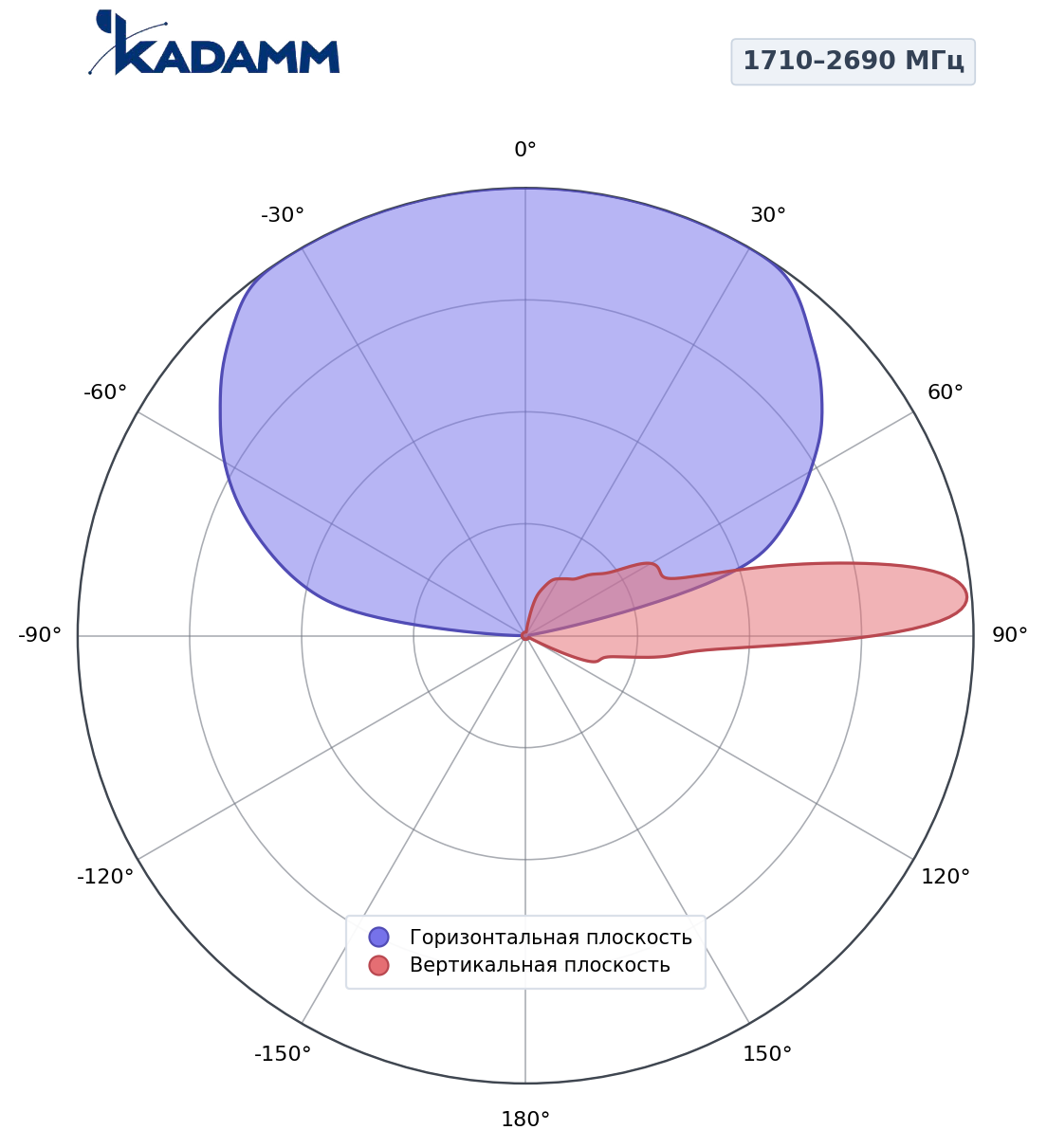

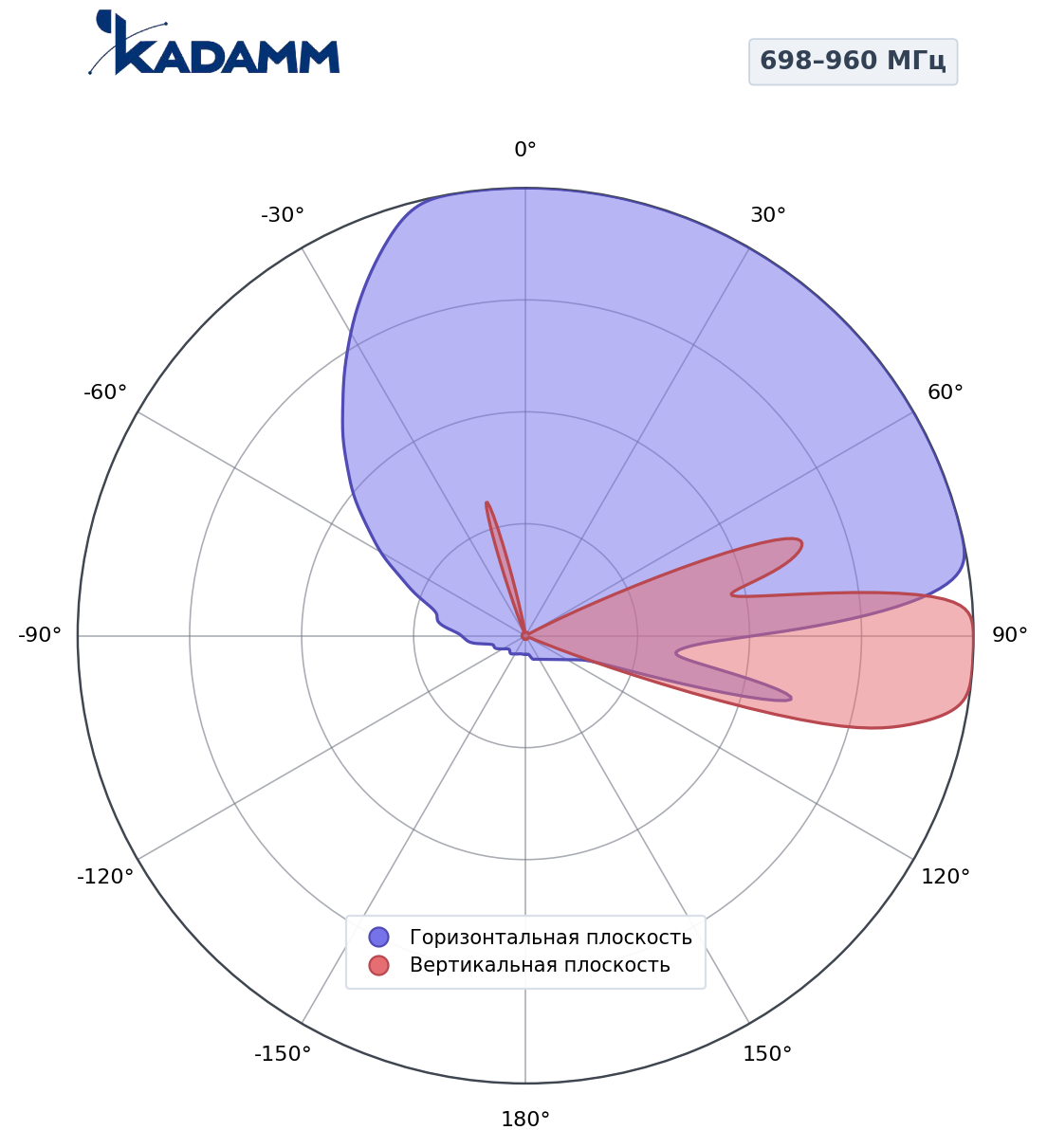

Форма диаграммы: ширина луча по горизонтали 65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 23–25 дБ — в тыл уходит примерно в 200 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 17 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 16,4 ± 1,2°, поэтому зону обслуживания задают наклоном. Наклон равен углу на границу соты, то есть арктангенсу высоты подвеса, делённой на радиус, плюс половина ширины луча в вертикальной плоскости. Для панели на мачте высотой 40 м и соты радиусом 2 км получается около 9,3°. Диапазон электрического наклона — 2–15° / 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 / 3GPP TS 25.461. Кронштейн даёт дополнительный механический наклон 0–10°; им пользуются только для грубой доводки, так как при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Чтобы линия целиком соответствовала цифре антенны, перемычки и разъёмы нужны того же класса — под эту задачу и разработаны разъёмы 4.3-10, компактнее 7/16 и с более устойчивым контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Корпус и крепление: габариты (высота × ширина × глубина) 2080 × 300 × 146 мм, масса 23 кг, монтажный комплект — 5,4 кг, труба диаметром Ø50–Ø115 мм, рабочая температура от −50 до +65 °C, предельная скорость ветра 216 км/ч. Ветровая нагрузка при 150 км/ч — 795 / 254 / 889 Н (фронт / бок / тыл); фронтальная — это около 81 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Панели предназначены для опор, трубостоек и крыш макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.

С лучом 65°/65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.

Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 698–960 / 1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. Входов — 4; радиомодуль на два тракта (2T2R) подключают к паре входов ±45° одной системы.

Ширина луча. 65°/65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (16,4 ± 1,2°) и сравните с наклоном панели — 2–15° / 2–12°.

Тракт. Предельная подводимая мощность на вход составляет 400 Вт. IM3 линии остаётся низкой лишь при перемычках и разъёмах того же класса.

Опора. Крепление — кронштейн и труба Ø50–Ø115 мм, рассчитанные на 23 кг массы и ветровую нагрузку 795 / 254 / 889 Н.

Антенна KADAMM K802802617, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
