KADAMM K802709018s — секторная панельная антенна 698–960 МГц, 2 системы излучателей, 33°, 18,2 дБи, 4 порта, встроенный RET

KADAMM K802709018s — панель для сектора базовой станции сотовой сети, полосы 2×698–960 МГц. Главное в цифрах: 2 системы излучателей; 4 входа; горизонтальный луч 33°; усиление до 18,2 дБи; наклон луча 0–8° с дистанционным управлением.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2680 мм вертикальный луч составляет 8,2 ± 0,8°. Столбцы разных диапазонов работают независимо: у каждой из 2 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 15–18 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 4 — это 2 системы по две поляризации. Системы разных диапазонов развязаны на 25 дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 33° — вдвое уже стандартных 65°: шесть секторов на сайте ради ёмкости или вытянутая зона вдоль трассы, набережной, магистрали; отношение вперёд/назад более 27–28 дБ — в тыл уходит примерно в 501 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 8,2 ± 0,8°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 5,2°. Диапазон электрического наклона — 0–8°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Кронштейн добавляет механический наклон 0–8°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

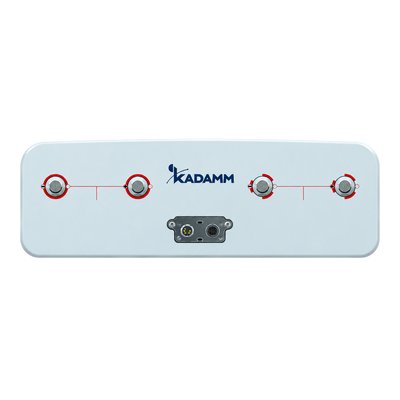

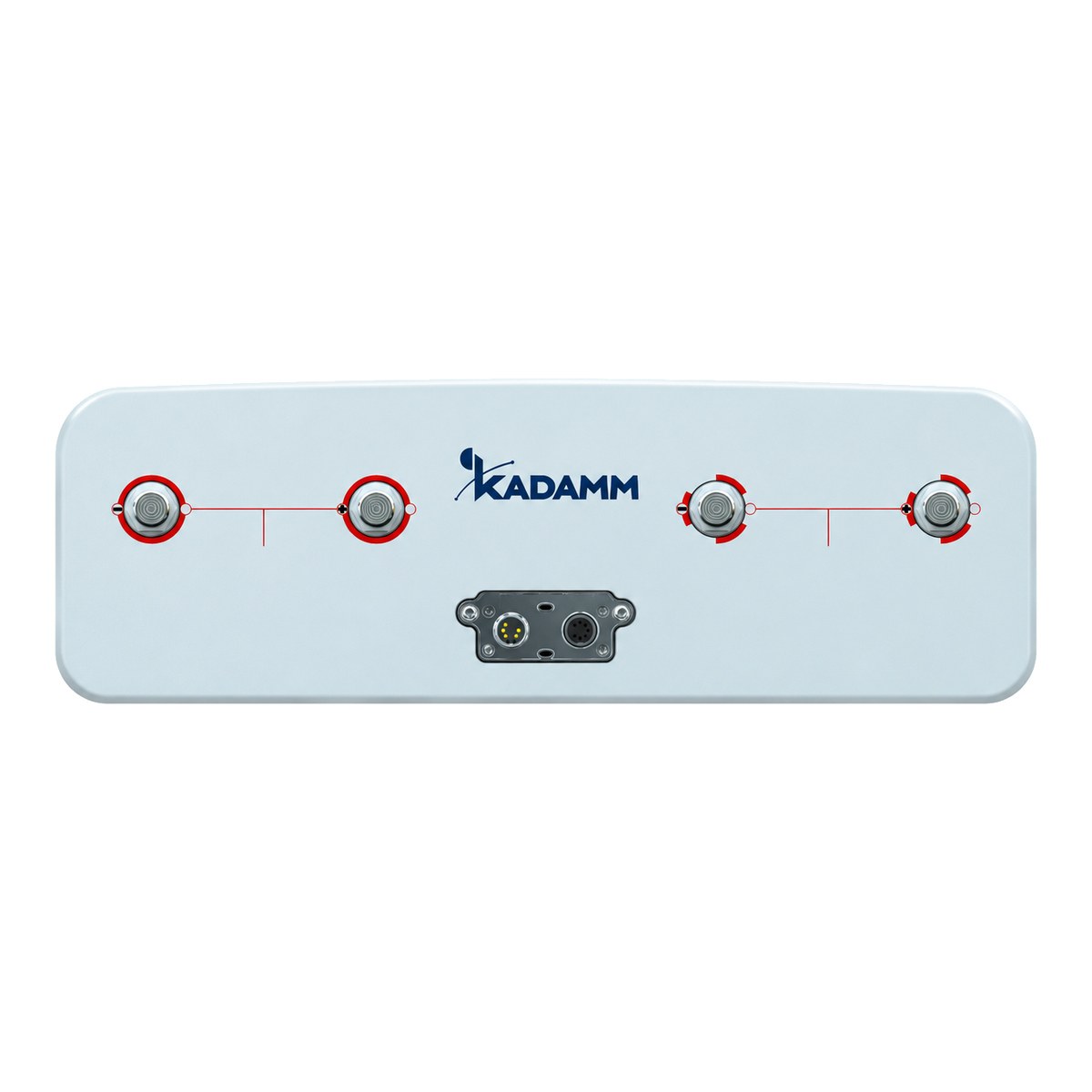

Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 500 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Корпус и крепление: высота × ширина × глубина 2680 × 630 × 175 мм, масса 46,5 кг и 8,7 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 216 км/ч. Ветровая нагрузка при 150 км/ч — 1709 / 638 / 1911 Н (фронт / бок / тыл); фронтальная — это около 174 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.

С лучом 33° — места, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, автомобильные и железные дороги, где сектор вытягивают вдоль трассы.

Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×698–960 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 4 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.

Ширина луча. 33° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (8,2 ± 0,8°) и сравните с наклоном панели — 0–8°.

Тракт. Мощность на вход — до 500 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.

Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 46,5 кг и ветровую нагрузку 1709 / 638 / 1911 Н.

Антенна КАДАММ K802709018s, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
