KADAMM AST — антенны слежения за космическими аппаратами и БПЛА 1,0–4,5 м, L, S, C, X, Ku, Ka

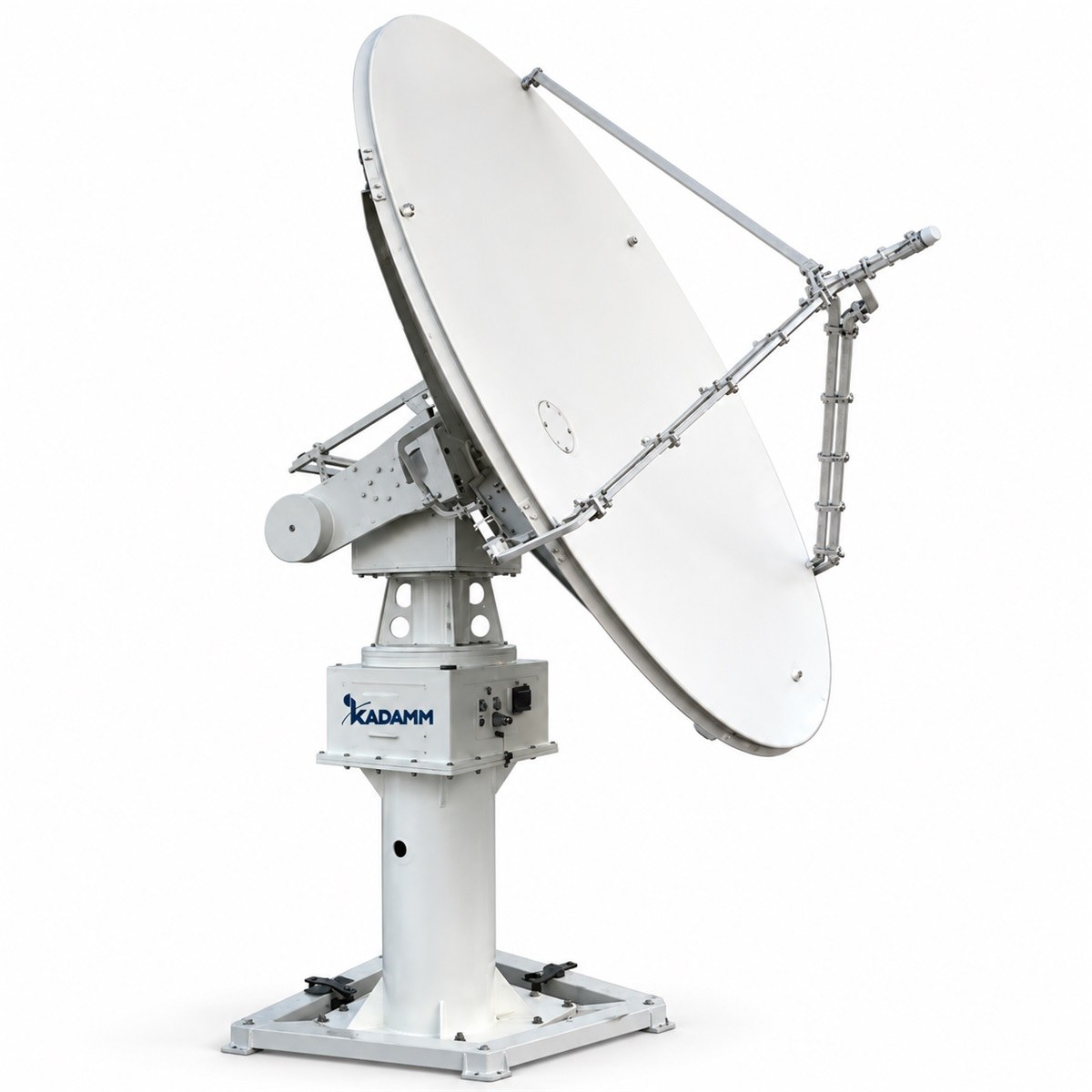

Серия КАДАММ AST — антенны слежения за космическими аппаратами на низких и средних орбитах: приём данных дистанционного зондирования Земли, телеметрия и управление спутниками. Опорно-поворотное устройство X/Y без балласта отслеживает аппарат через зенит, наведение — по программе (эфемериды TLE) или в режиме автосопровождения.

Исполнение AST-24-X — зеркало 2,4 м, приём 9,3–9,7 ГГц, усиление 45 дБи, ширина луча 0,9–1,0°. Исполнение AST-37-SX — зеркало 3,7 м под радиопрозрачным куполом 5,9 м: X-диапазон 8,025–8,4 ГГц (47,63 дБи) и S-диапазон с приёмом 2,2–2,3 ГГц и передачей 2,025–2,1 ГГц (35,38 дБи), поляризация левая или правая круговая.

Переносные исполнения X/Y: зеркало 1,0 или 2,4 м на треноге и 1,2 м на колонне, облучатели Ka (приём 17,7–21,2, передача 27,5–31 ГГц), X (приём 7,25–7,75, передача 7,9–8,4 ГГц) и Ku (приём 10,95–12,75, передача 13,75–14,5 ГГц); 1,2 м — Ka и Ku. Исполнение AST-45-KU — станция приёма 4,5 м в диапазоне 10,7–12,75 ГГц: усиление не менее 53,24 + 20lg(f/f0) дБи при f0 = 12,25 ГГц, G/T не менее 30,91 + 20lg(f/f0) дБ/К, осевое отношение не более 0,7 дБ. Усиление исполнений AST-10, AST-12 и AST-24 в диапазонах Ka, Ku и X — уточняйте у менеджера.

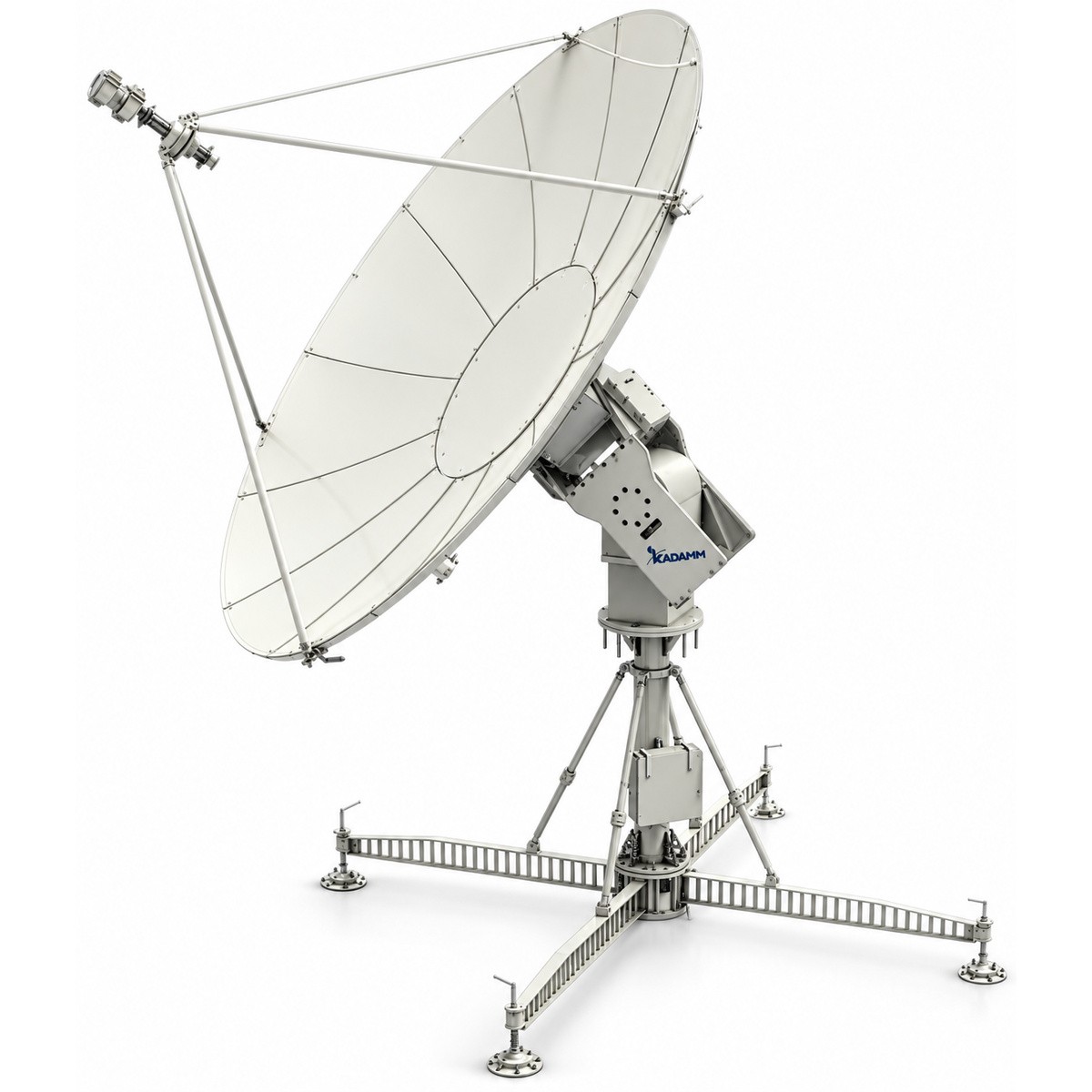

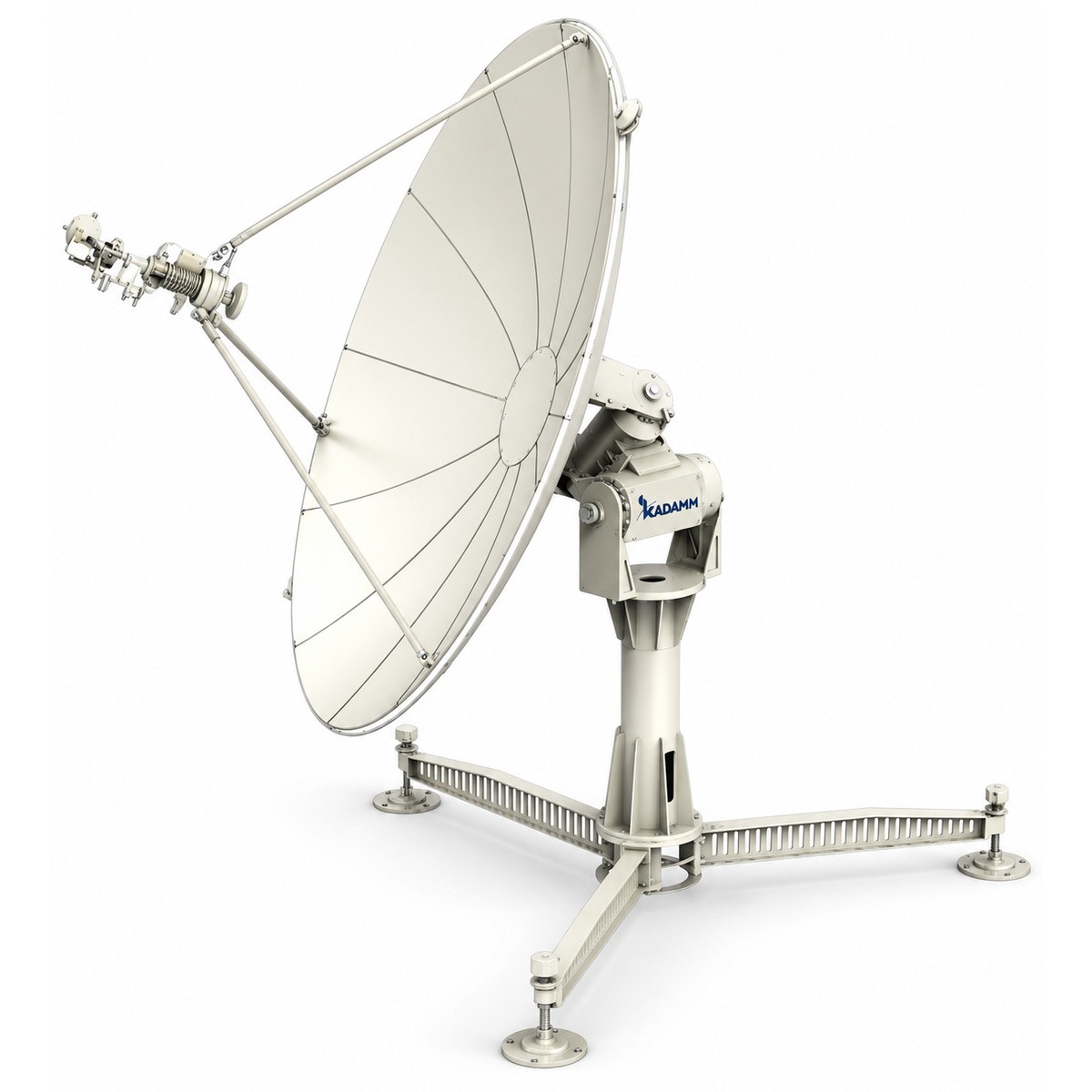

Исполнения X/Y 1,8 м (AST-18-KA, AST-18-KU, AST-18-X8, AST-18-S) и S-исполнение 2,4 м (AST-24-S) — зеркало на переносном опорно-поворотном устройстве X/Y на треноге, оси ±90°, скорость 0,1–5 °/с, слежение программное, моноимпульсное, пошаговое и по целеуказанию (по заказу). S-диапазон: приём 2,2–2,3 ГГц, передача 2,03–2,12 ГГц; поляризация в Ka и X — круговая, в Ku и S — линейная; КСВН не более 1,5. Усиление 1,8 м на опорных частотах — от 29,0 / 29,4 дБи в S до 48,7 / 52,2 дБи в Ka (приём / передача), 2,4 м в S — 31,0 / 31,4 дБи; формулы для любой частоты полосы — в таблице «Исполнения». Степень защиты IP65, рабочая температура −40…+60 °C, питание 220 В.

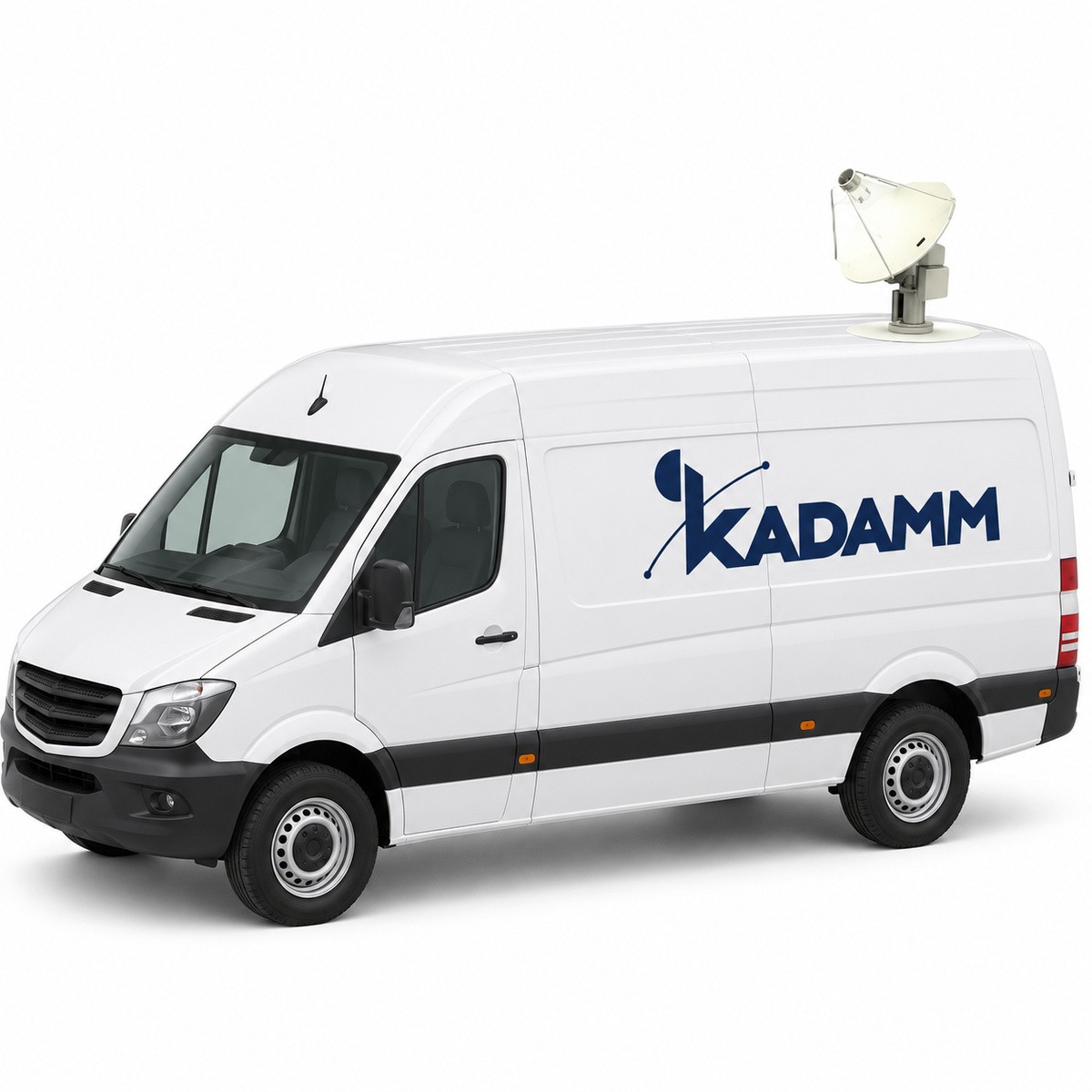

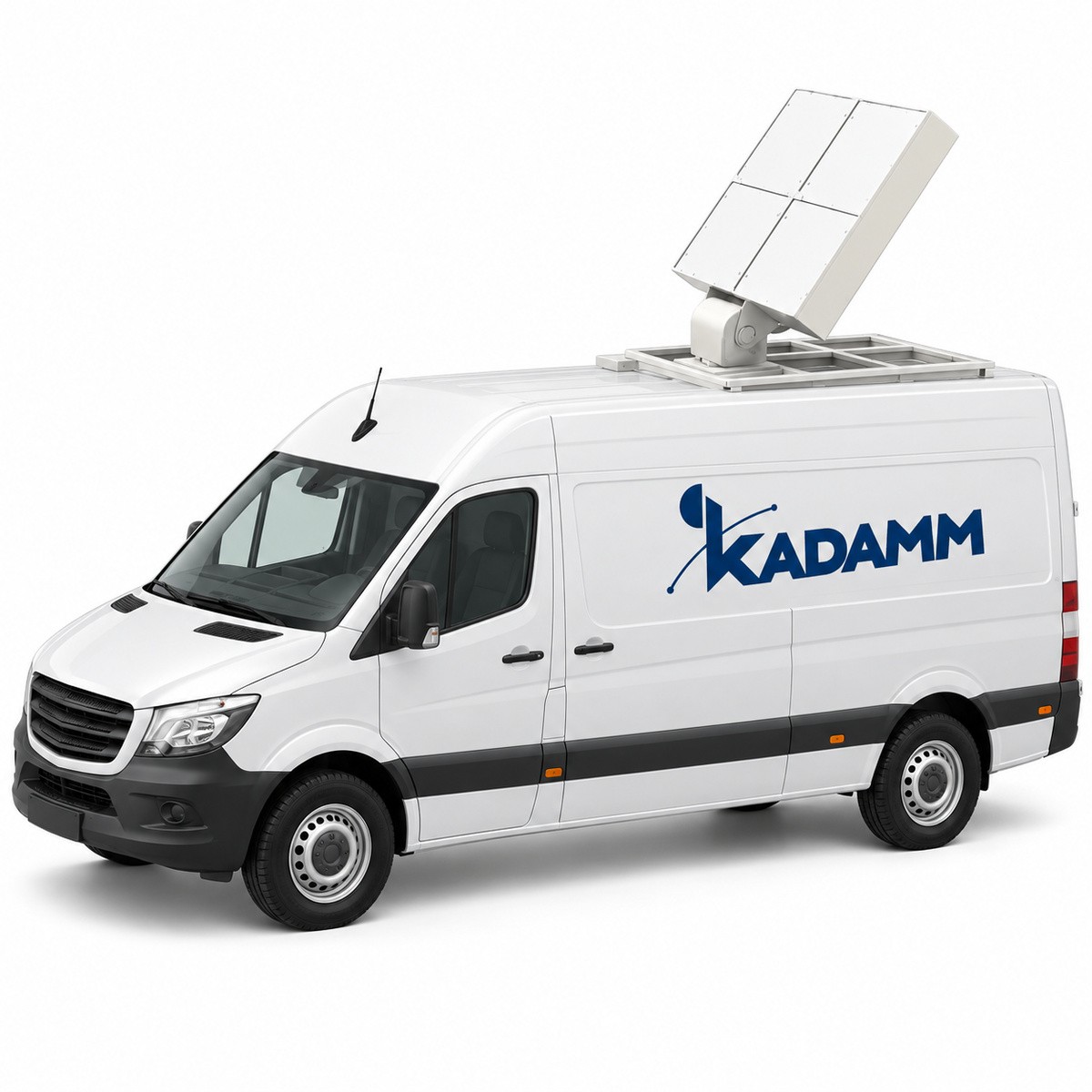

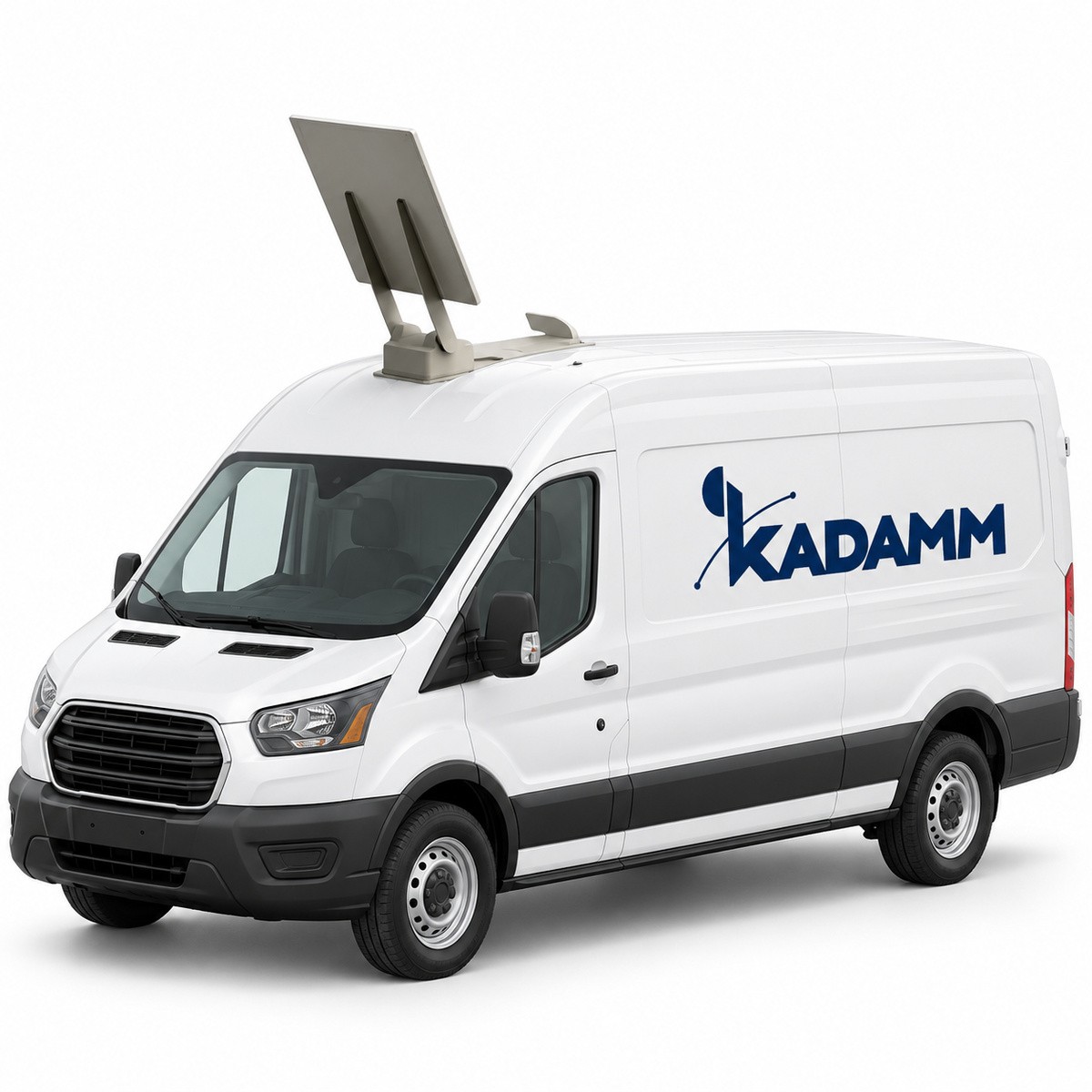

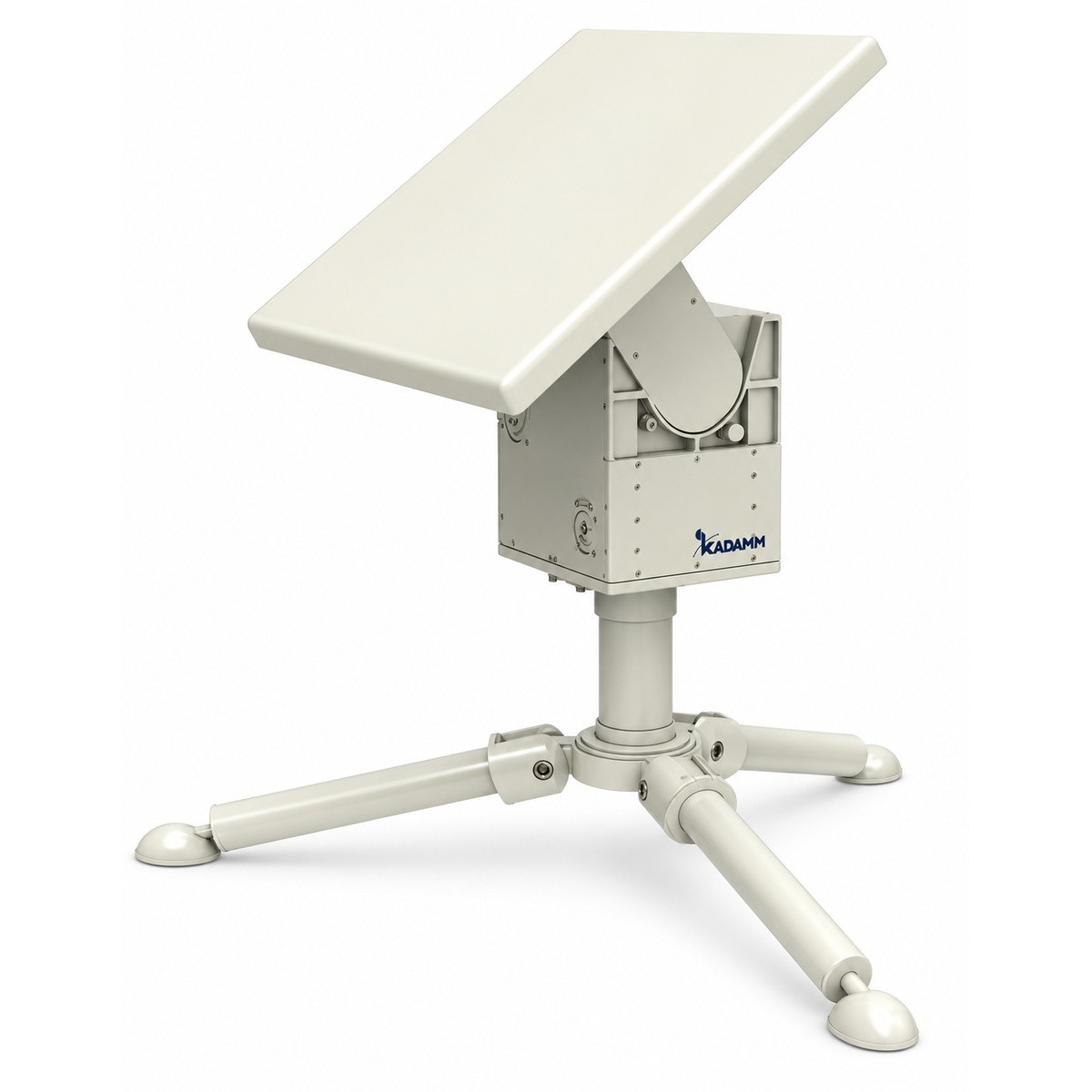

Исполнения слежения за беспилотными летательными аппаратами и приёма телеметрии: AST-12-S — зеркало 1,2 м, 2,2–2,4 ГГц, не менее 25,0 дБи, круговая поляризация, азимут 0–360° непрерывно, скорость до 20 °/с; AST-15-C — 4,0–6,0 ГГц, вертикальная поляризация, азимут ±180°, угол места −5…+85°; оба — с моноимпульсным автосопровождением, для установки на автомобиль. AST-06-S — переносная плоская панель на треноге, 2,2–2,4 ГГц, не менее 17,0 дБи, правая круговая поляризация. AST-10-L — зеркало 1,0 м на автомобиле для L-диапазона: приём 1,52–1,56 ГГц, передача 1,63–1,68 ГГц, круговая поляризация, пошаговое слежение по азимуту ±180° и углу места 5–90°.

Антенна слежения сопровождает аппарат, который за сеанс связи проходит по небу от горизонта до горизонта за несколько минут. Схема X/Y проводит луч через зенит без разворота по азимуту, который нужен опорно-поворотному устройству «азимут — угол места» при пролёте над станцией, поэтому сеанс не прерывается в самой выгодной части траектории.

Наведение идёт по программе — по элементам орбиты аппарата — или в режиме автосопровождения по принимаемому сигналу. Чем больше зеркало и выше частота, тем уже луч и тем точнее должны работать привод и датчики углов.

Приём данных дистанционного зондирования Земли, телеметрия, траекторные измерения и управление спутниками на низких, средних и высокоэллиптических орбитах; сопровождение беспилотных летательных аппаратов и приём телеметрии; переносные и автомобильные станции, полевые пункты управления.

Антенна — пассивная часть станции: приёмники и демодуляторы, передатчик командной линии, контроллер слежения и кабели подбирают отдельно, под радиолинии аппарата и требуемую скорость приёма. Мы подберём их вместе с антенной.

Диапазон. По радиолиниям аппарата: S и X — телеметрия, управление и данные зондирования, Ku и Ka — скоростные линии.

Диаметр. По энергетике линии: G/T станции, которая нужна для требуемой скорости приёма на минимальном угле места.

Опорно-поворотное устройство. X/Y — для аппаратов, проходящих через зенит; переносное на треноге — для полевых станций.

Поляризация и порты. Как у ресурса на спутнике: линейная или круговая, число портов облучателя — по схеме станции.

Антенна КАДАММ AST выбранного исполнения с опорно-поворотным устройством; контроллер слежения и программное обеспечение — по заказу.
