Антенны спутниковой связи Iridium и L-диапазона 1530–1680 МГц: компактные на винт, магнит или клей, на треноге с малошумящим усилителем и плоские панели 11 и 18 дБи; 5 исполнений.
KADAMM ASI — антенна спутниковой связи, полоса 1530–1680 МГц. Основные данные: усиление 2–18 дБи; поляризация RHCP / LHCP; разъём SMA, MCX, FAKRA, N. В карточке 5 исполнений — см. таблицу «Исполнения».
Спутники связи излучают с круговой поляризацией, и антенна абонентского терминала принимает её без потерь на рассогласование, а отражённые от земли и стен сигналы со сменой направления вращения ослабляет. Антенне нужна открытая верхняя полусфера: здания, деревья и навесы над ней прерывают связь со спутниками.
Для низкоорбитальных систем спутник за сеанс проходит по небу, поэтому антенна должна видеть большую часть неба, а не одно направление: её ставят на крышу или мачту, выше соседних конструкций.
Плоские направленные панели имеют более узкий луч, чем всенаправленные антенны терминалов: панель ориентируют в сторону спутника или рабочего сектора неба и в обмен получают запас по энергетике линии для передачи данных.
Со стороны фидера: сопротивление 50 Ом; разъём SMA, MCX, FAKRA, N. Перемычку и кабель снижения подбирают под тот же разъём и волновое сопротивление; на улице соединение после затяжки герметизируют.
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | ASI-1621-5 — менее 1,5; ASI-1621-26A — приём — менее 1,5; передача — менее 2; ASI-1621-3A, ASI-1621-11 — не более 2,0; ASI-1530/1680-18 — не более 1,5 |
| Поляризация | круговая правая (RHCP); ASI-1621-3A и ASI-1530/1680-18 — левая или правая (LHCP или RHCP) |
| Осевое отношение | ASI-1621-5 — не более 5 дБ; ASI-1621-26A — не более 3 дБ; остальные — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Малошумящий усилитель | по исполнению (см. таблицу «Исполнения») |
| Параметр | Значение |
|---|---|
| Тип | антенна спутниковой связи |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | ASI-1621-5, ASI-1621-26A — ABS; остальные — уточняйте у менеджера |
| Рабочая температура | ASI-1621-5, ASI-1621-26A — −40…+85 °C; ASI-1621-3A, ASI-1621-11, ASI-1530/1680-18 — −40…+60 °C |
| Относительная влажность | ASI-1621-5, ASI-1621-26A — до 95 %; остальные — уточняйте у менеджера |
| Виброустойчивость | ASI-1621-5, ASI-1621-26A — 10–55 Гц, амплитуда 1,5 мм, 2 ч; остальные — уточняйте у менеджера |
| Артикул | Частоты | Усиление | МШУ | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM ASI-1621-5 | 1616–1626,5 МГц | 5 дБic в зенит | уточняйте у менеджера | RG316 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 |

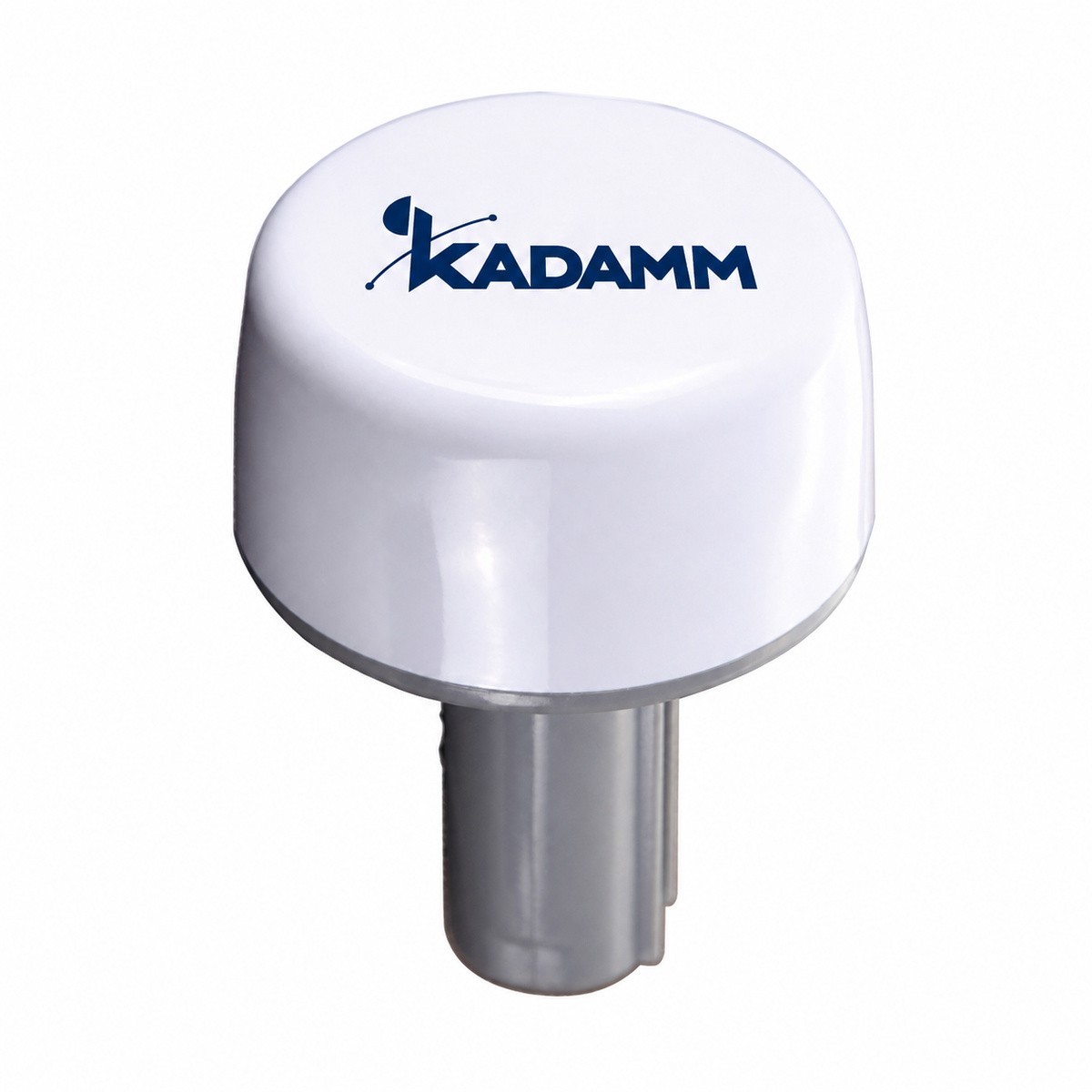

| KADAMM ASI-1621-26A | приём — 1616–1626,5 МГц; передача — 1621,35–1626,5 МГц | приём — 2 дБic в зенит; передача — 2 дБic в зенит | 26 ± 1 дБ, шум менее 1,3 дБ; питание 3–5 В DC, 18–20 мА | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP66 |

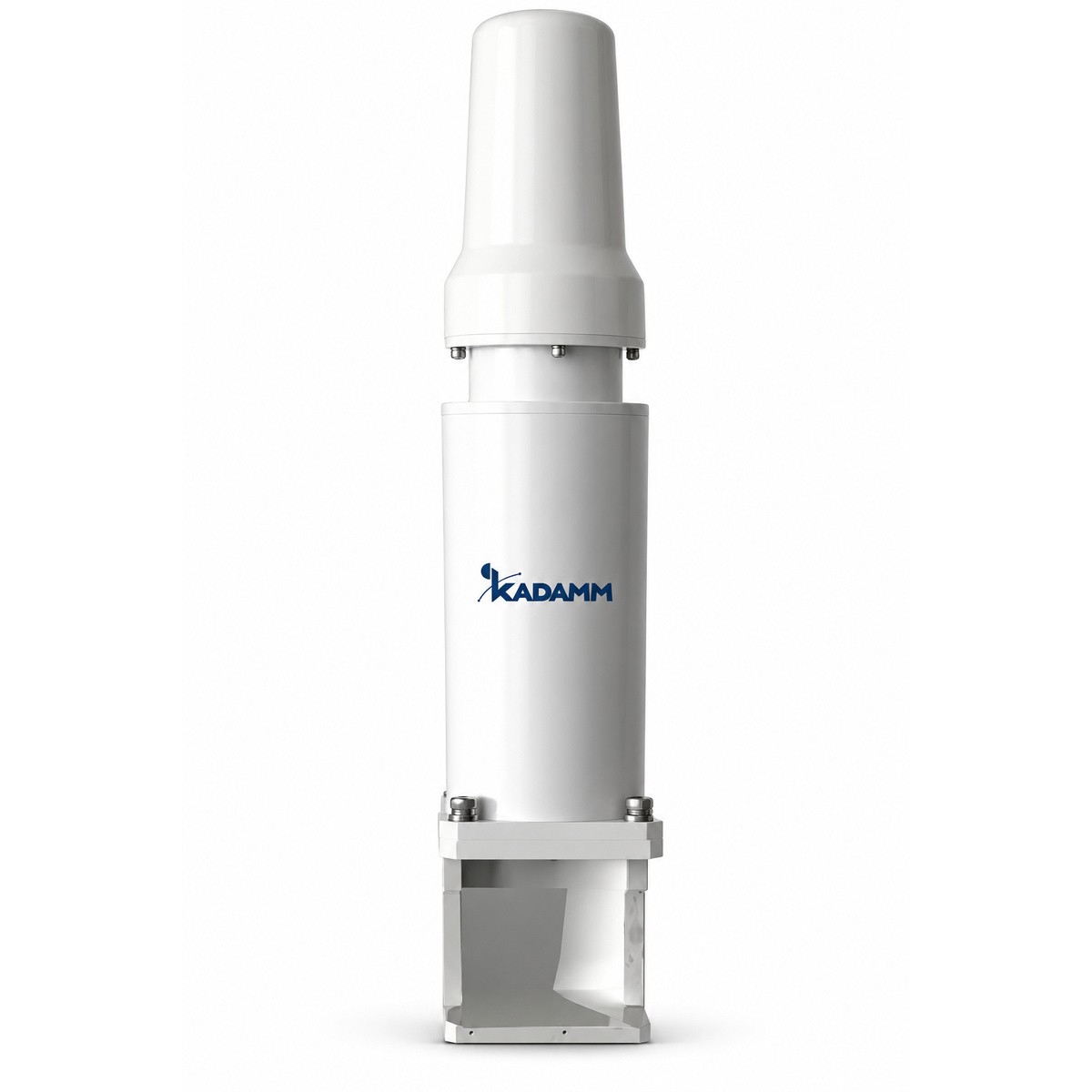

| KADAMM ASI-1621-3A | 1616–1626,5 МГц | 3,0 дБи | в комплекте; усиление и питание — уточняйте у менеджера | разъём N (розетка) | тренога в комплекте, IP65 |

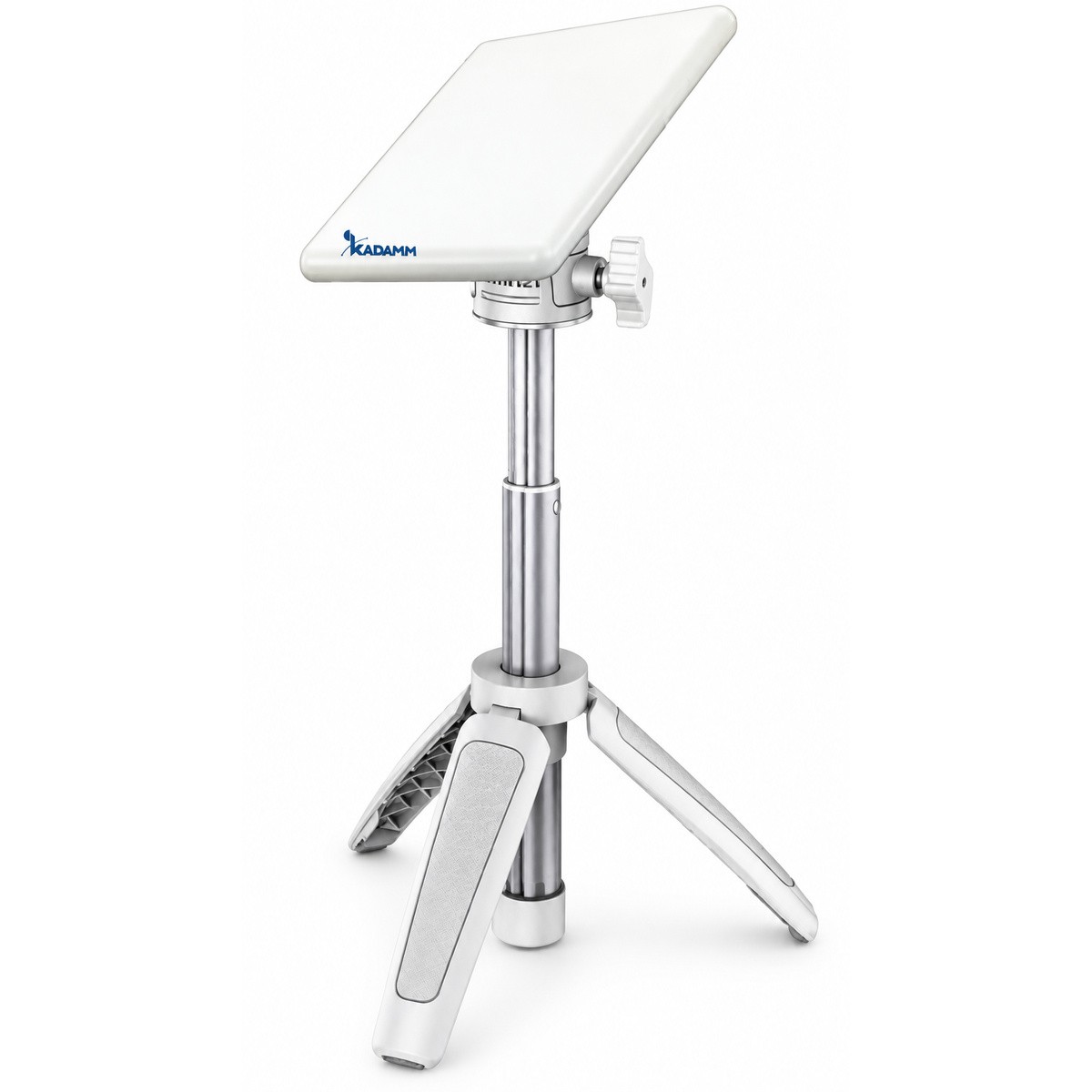

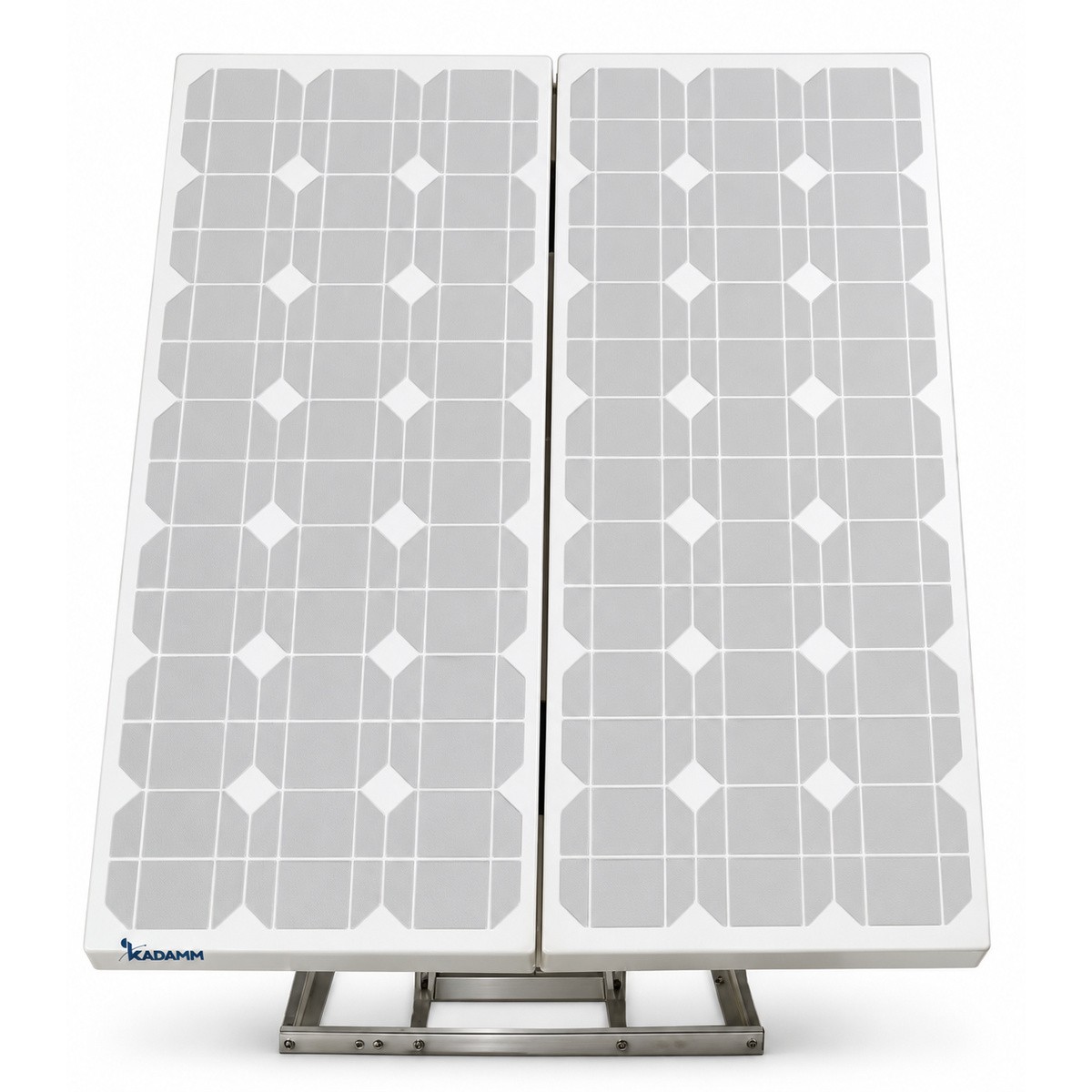

| KADAMM ASI-1621-11 | 1616–1626,5 МГц | 11,0 дБи; ширина луча 70° / 25° (типовая, Г / В) | нет (пассивная) | разъём N (розетка) | переносная плоская панель на треноге, IP65 |
| KADAMM ASI-1530/1680-18 | 1530–1680 МГц | не менее 18,0 дБи | нет (пассивная) | разъём N (розетка), 50 Ом | плоская панель, IP65 |
Длина кабеля и размеры корпуса — уточняйте у менеджера; «другие — по заказу» — тип разъёма или кабеля под заказ. ASI-1621-3A, ASI-1621-11, ASI-1530/1680-18: рабочая температура −40…+60 °C.
Связь там, где нет сотовых сетей: суда, удалённые объекты, экспедиции, транспорт, аварийные службы; передача данных и телеметрии через спутник.
Антенну подбирают под терминал: полоса, тип разъёма и питание усилителя, если он есть.
Полоса. Как у терминала: 1530–1680 МГц.
Место. Открытая верхняя полусфера.
Разъём и кабель. Разъём SMA, MCX, FAKRA, N; сечение кабеля — по длине и частоте.
Антенна КАДАММ выбранного исполнения (ASI-1621-3A — с треногой и малошумящим усилителем); длина кабеля — уточняйте у менеджера.
| Параметр | ASI | ASE | AST | ASF | ASI-1980 |
|---|---|---|---|---|---|
| Фото |  |  |  |  |  |
| Диапазон частот | 1530–1680 МГц | C / Ku / Ka | L, S, C, X, Ku, Ka | X / C / Ku / Ka | 1980–2200 МГц |
| Поляризация | круговая (RHCP / LHCP) | круговая или линейная | линейная / круговая | — | — |
| Коэффициент усиления | 2–18 дБи | — | 17,0–53,24 дБи | — | 2–3 дБи |
| Тип | антенна спутниковой связи | антенна земной станции | антенна слежения за КА | мобильная спутниковая антенна | антенна спутниковой связи |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть |
На крыше, мачте или кузове так, чтобы верхняя полусфера была открыта: здания, деревья и навесы над антенной прерывают связь со спутниками. На транспорте антенну ставят в центре крыши, подальше от других антенн и надстроек. Рядом не ставят передающие антенны других систем, чтобы они не перегружали приёмник терминала.
Кабель до терминала держат как можно короче и прокладывают без резких изгибов; разъёмы на улице герметизируют. Пришлите модель терминала — проверим совместимость по разъёму и полосе. Если места на крыше нет, выбирают точку с наибольшим открытым сектором неба, проверяя связь пробным сеансом.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 1530–1680 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
По частотам в полосу антенны попадают: BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1. Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна.
Разъём антенны — SMA, MCX, FAKRA, N; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.
Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. На улице соединения герметизируют, кабель закрепляют на опоре. Пришлите длину трассы — подберём кабельную сборку KADAMM с разъёмами. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ASI, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ASI могут уточняться без уведомления.
Поставляем KADAMM ASI — антенны спутниковой связи Iridium и L-диапазона 1530–1680 МГц, 2–18 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
