Антенна спутниковой связи: как выбрать антенну земной станции, VSAT, слежения и мобильную

Три задачи — три типа антенн

Связной спутник на геостационарной орбите висит над одной точкой экватора, поэтому антенну земной станции наводят на него один раз и дальше только поправляют дрейф. Спутники дистанционного зондирования Земли и многие служебные аппараты летят на низких и средних орбитах и проходят небо за минуты: такую антенну нужно непрерывно вести за спутником. Третья задача — связь там, где стационарной станции нет: аварийные службы, репортажные станции, полевые узлы.

Диапазоны C, Ku, Ka, X и S

Диапазон определяет спутник, с которым работает станция. Чем выше частота, тем меньше при том же диаметре ширина луча и тем сильнее влияние дождя на линию.

Антенна земной станции и VSAT

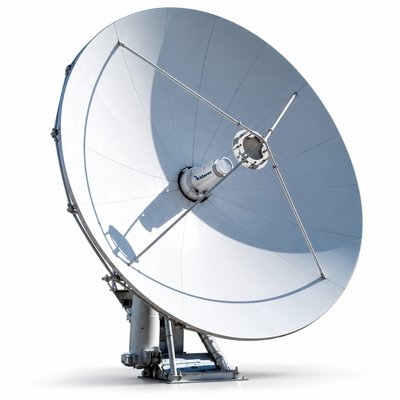

KADAMM ASE — двухзеркальные антенны по схеме Кассегрена с апертурой 3,7, 4,5, 5,3, 6,2 и 7,3 м, диапазоны C, Ku, Ka или двухдиапазонные C/Ku, всего 20 исполнений. Их ставят на станциях VSAT-сетей, телепортах, узлах магистральной и ведомственной спутниковой связи.

Что важно в антенне земной станции

• Развязка передачи и приёма — у ASE не менее 85 дБ: мощный сигнал передатчика не должен попадать в приёмник.
• Кроссполяризационная развязка — не менее 35 дБ на оси: спутник использует обе поляризации, антенна не должна «пускать» одну в другую.
• Боковые лепестки — первый не выше −14 дБ, огибающая по маске 29−25lgθ: антенна не должна мешать соседним спутникам на орбите.
• Точность зеркала — не хуже 0,35 мм СКО: чем выше частота, тем строже требование.
• Ветер — работа при 72 км/ч с порывами до 97 км/ч, выживание при 200 км/ч.

Привод и слежение

Наведение ручное или моторизованное, сектор по азимуту ±85°, по углу места 0–90°. При моторизованном приводе антенна выполняет пошаговое слежение с прогнозом (step track): спутник на геостационарной орбите немного смещается в течение суток, и узкий луч большой антенны нужно подстраивать. Для 3,7 м привод — самотормозящие винтовые домкраты, для 4,5–7,3 м — домкраты или двухмоторный привод.

Антенна слежения за низкоорбитальными спутниками

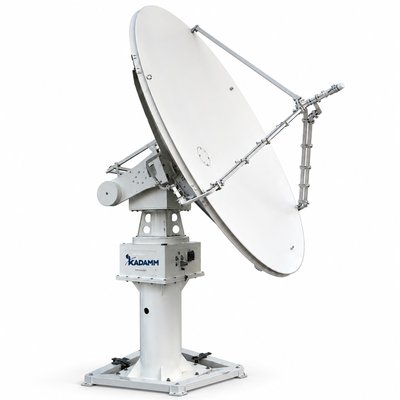

KADAMM AST — антенны с опорно-поворотным устройством X/Y без балласта: оси ±90° от зенита, скорость 0,01–10°/с, поэтому антенна ведёт спутник через зенит без разворота. Исполнение AST-24-X — зеркало 2,4 м, приём 9,3–9,7 ГГц, усиление 45 дБи, ширина луча 0,9–1,0°. Исполнение AST-37-SX — зеркало 3,7 м под радиопрозрачным куполом: X-диапазон 8,025–8,4 ГГц, 47,63 дБи, и S-диапазон 2,0–2,3 ГГц, 35,38 дБи. Точность программного наведения — лучше 0,09° (2,4 м) и 0,07° (3,7 м) СКО, наведение по эфемеридам или автосопровождение.

Мобильная спутниковая антенна

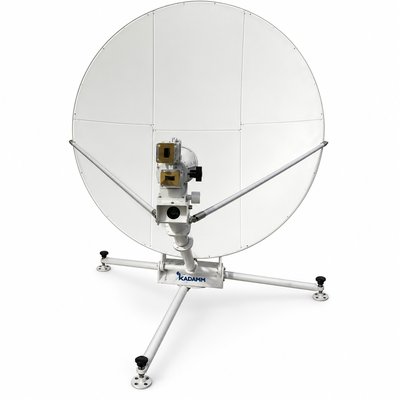

KADAMM ASF — быстроразвёртываемые антенны с углепластиковым зеркалом 1,0, 1,2, 1,5, 1,8 и 2,4 м и моторизованным опорно-поворотным устройством на треноге: 15 исполнений в диапазонах X, C, Ku и Ka. Наведение по азимуту ±180°, по углу места 10–90°, скорость до 3°/с, питание 24 В постоянного тока или 110–230 В переменного, степень защиты IP65, работа при ветре до 65 км/ч с балластом. Зеркала 1,0 и 1,2 м — офсетные или с кольцевым фокусом, у 2,4 м двухзеркальная схема Грегори.

Как выбрать диаметр

Усиление зеркальной антенны растёт с квадратом отношения диаметра к длине волны, а ширина луча обратно пропорциональна этому отношению. Но диаметр выбирают не по усилению, а по энергетике всей линии: мощности и зоне покрытия спутникового ретранслятора, требуемой скорости, диапазону, запасу на дождь и шумовой температуре приёмного тракта. Ориентир для антенн земной станции: в Ku обычно хватает 3,7–4,5 м, в C нужны 4,5–7,3 м. Расчёт линии инженер делает по исходным данным; коэффициент усиления исполнений ASE и ASF — уточняйте у менеджера.

Поляризация, порты и облучатель

Спутниковые ретрансляторы работают в круговой или линейной поляризации, и антенна должна совпадать с ними. У ASE поляризация круговая или линейная по заказу, осевое отношение не более 1,5 дБ; у AST-37-SX — левая или правая круговая. Число портов облучателя — 2 или 4 у ASE и 2 у ASF: по порту на передачу и приём в каждой поляризации или диапазоне. Подключение к приёмопередатчику — волноводным фланцем: WR112, WR75 или WR28/42 у апертур 3,7–5,3 м, WR137/229, WR75 или WR28/42 у 6,2–7,3 м. Тип фланца определяется диапазоном, его указывают при заказе вместе с поляризацией.

Монтаж и основание

Зеркало ASE собирается из алюминиевых панелей без юстировки на месте, опорно-поворотное устройство — на центральной стойке или поворотном основании в зависимости от апертуры. Питание привода — 380 В три фазы или 110/220 В. Рабочая температура — −40…+50 °C, сейсмостойкость — не менее 0,3g по горизонтали. Мобильная ASF ставится на треногу с балластом и не требует фундамента.

Таблица подбора

Другие апертуры (2,4–11,3 м) и диапазоны L, S, X для антенн земной станции — уточняйте у менеджера. О зеркальных антеннах наземных радиолиний — в статьях о параболической антенне и о радиорелейной антенне.

Частые ошибки

• Диаметр «на глаз». Без расчёта линии антенна окажется либо мала, либо избыточна.
• Ka без запаса на дождь. В ливень линия в Ka теряет заметно больше, чем в Ku и C.
• Слабое основание. Ветер раскачивает зеркало и уводит узкий луч со спутника.
• Антенна земной станции для низкоорбитального спутника. Её привод не рассчитан на сопровождение быстрого аппарата.
