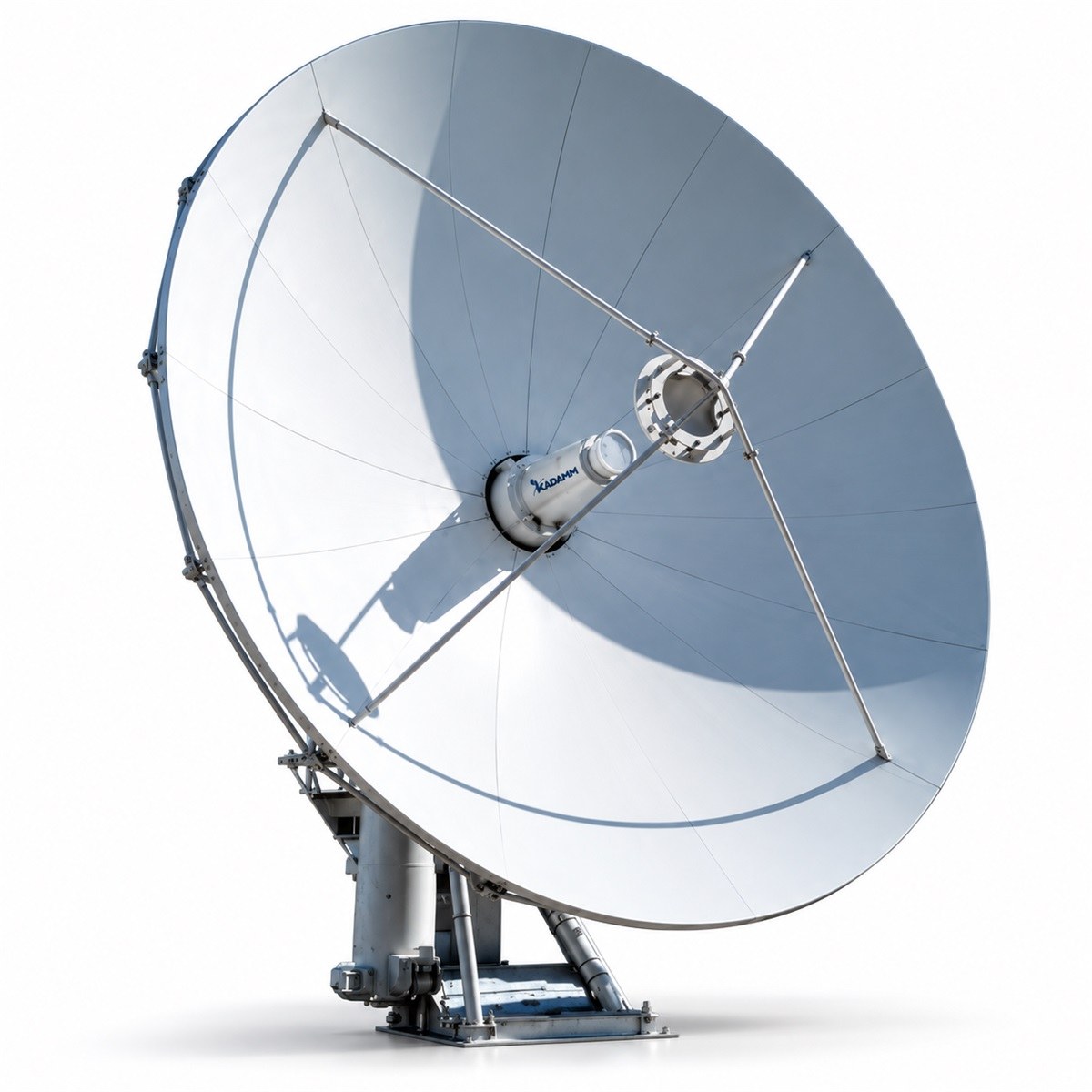

KADAMM ASE — антенны земных станций спутниковой связи 2,4–7,3 м, C, Ku, Ka

Серия КАДАММ ASE — антенны земных станций спутниковой связи по двухзеркальной схеме: Кассегрена с апертурой от 3,7 до 7,3 м и с кольцевым фокусом 2,4 м. Их ставят на станциях VSAT-сетей, телепортах, узлах магистральной и ведомственной спутниковой связи, на станциях приёма спутникового телевидения и данных. Диапазон, апертура, число портов и тип привода выбираются при заказе.

Антенны работают в диапазонах C (передача 5,85–6,725 ГГц, приём 3,40–4,20 ГГц), Ku (13,75–14,5 / 10,7–12,75 ГГц) и Ka (27,5–31,0 / 17,7–21,2 ГГц), поляризация круговая или линейная. Развязка передачи и приёма не менее 85 дБ, кроссполяризационная развязка на оси не менее 35 дБ, первый боковой лепесток не выше −14 дБ. Зеркало из алюминиевых панелей с точностью поверхности не хуже 0,35 мм СКО собирается без юстировки на месте.

Исполнения 2,4 м (C/Ku и Ka) выполнены по двухзеркальной схеме с кольцевым фокусом: формированные основное и вспомогательное зеркала из алюминия с высокой точностью поверхности дают высокое усиление и низкий уровень боковых лепестков. Облучатель и опорно-поворотное устройство собираются на заводе, что сокращает монтаж. Ka-исполнение рассчитано на работу через высокоорбитальные спутники с высокой пропускной способностью: принимает маяк спутника и сопровождает его автоматически, встроенный сервоконтроллер и BUC / BDC — по заказу. Электрические характеристики исполнения 2,4 м C/Ku — уточняйте у менеджера.

Ka-исполнения 2,4 и 3,0 м — с кольцевым фокусом, 3,7 и 4,5 м — с кольцевым фокусом или по схеме Кассегрена (по поставке, характеристики не ниже указанных): зеркало из 8–12 алюминиевых панелей тянутой формовки собирается без юстировки на месте, опорно-поворотное устройство на центральной стойке, привод ручной или моторизованный. Приём 17,7–21,2 ГГц, передача 27,1–31 ГГц (у 4,5 м — 27,5–31 ГГц), круговая поляризация, КСВН 1,25. Усиление в середине полосы на приёме и передаче: 2,4 м — 53,6 / 56,6 дБи, 3,0 м — 54 / 57 дБи, 3,7 м — 54,9 / 57,8 дБи, 4,5 м — 56,6 / 59,5 дБи.

Антенна земной станции работает через спутник на геостационарной орбите, неподвижный относительно Земли: её один раз наводят по азимуту, углу места и поляризации и закрепляют. Моторизованный привод нужен, чтобы переходить между спутниками или сопровождать спутник с наклонной орбитой.

Энергетику линии задают усиление на передаче — вместе с мощностью усилителя оно даёт ЭИИМ станции — и добротность на приёме G/T, отношение усиления к шумовой температуре системы. Спутники на геостационарной дуге стоят через 2–3°, поэтому боковые лепестки антенны нормированы огибающей ITU-R S.580: так станция не мешает соседним спутникам. Развязка передачи и приёма (≥85 дБ) защищает приёмный конвертер от сигнала собственного передатчика.

Земные станции спутниковой связи: VSAT-сети, телепорты, узлы ведомственной и магистральной связи, приём спутникового телевидения и данных.

Антенна — пассивная часть станции: приёмопередатчик (усилитель мощности и малошумящий конвертер), модем и кабели подбирают отдельно, под спутник, ресурс оператора и требуемую скорость. Мы подберём их вместе с антенной.

Диапазон. По спутнику и ресурсу оператора; Ka при том же диаметре даёт большее усиление, но сильнее ослабляется дождём.

Диаметр. По энергетике линии: ЭИИМ и G/T, которые требуются для выбранной скорости и зоны покрытия.

Привод. Ручной — для работы через один спутник; моторизованный — для смены спутника и сопровождения.

Поляризация и порты. Как у ресурса на спутнике: линейная или круговая, число портов облучателя — по схеме станции.

Антенна КАДАММ ASE выбранного исполнения: зеркало, контррефлектор, облучатель, опорно-поворотное устройство; привод и контроллер слежения — по заказу.
