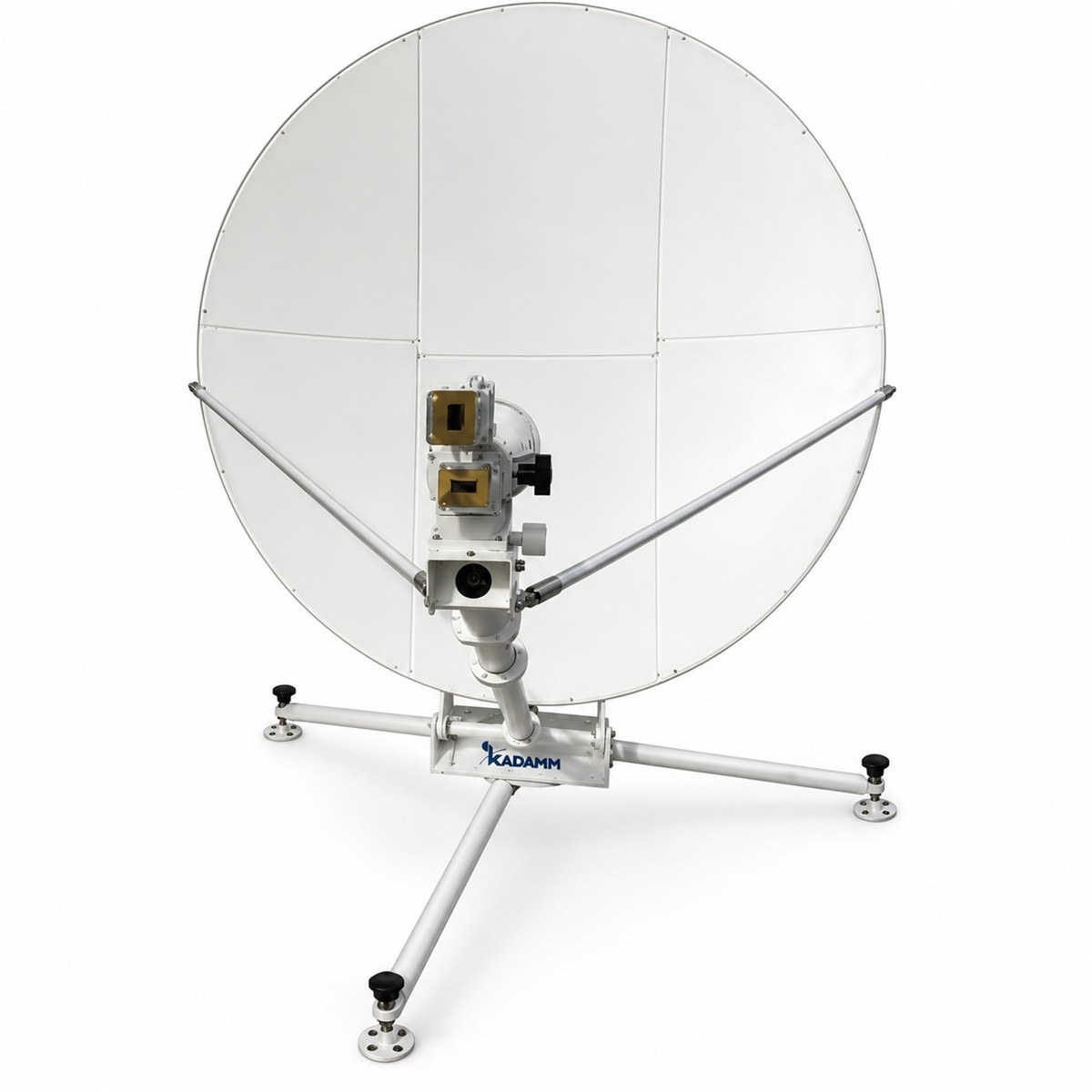

Мобильные спутниковые антенны с моторизованным наведением для развёртывания на месте: зеркало 0,5–3,7 м, диапазоны X, C, Ku, Ka, степень защиты IP65, 33 исполнений.
Серия КАДАММ ASF — мобильные быстроразвёртываемые спутниковые антенны (flyaway) для оперативной связи: аварийные и спасательные службы, передвижные репортажные станции, полевые узлы связи. Лёгкое углепластиковое зеркало и моторизованное опорно-поворотное устройство позволяют развернуть антенну на месте и навести её на спутник без опоры на фундамент.
Зеркала 1,0 и 1,2 м — офсетные или с кольцевым фокусом, диапазоны X (передача 7,90–8,40, приём 7,25–7,75 ГГц), Ku и Ka; зеркала 1,5, 1,8 и 2,4 м — офсетные, у 2,4 м двухзеркальная схема Грегори, диапазоны C, Ku и Ka. Наведение по азимуту ±180°, по углу места 10–90°, питание 24 В постоянного тока или 110–230 В переменного.
Исполнения 0,8 м (Ku и Ka) и C 1,0–1,2 м дополняют серию для самых компактных комплектов. Исполнение Ku 1,2 м с кольцевым фокусом — углепластиковое зеркало из 8 панелей, усиление не менее 41,5 дБи на приёме и 42,7 дБи на передаче, КСВН 1,25, мощность до 100 Вт, масса не более 28 кг без приёмопередатчика, перевозится в двух рюкзаках. Ku 2,4 м по схеме Грегори — не менее 47,2 / 48,7 дБи.

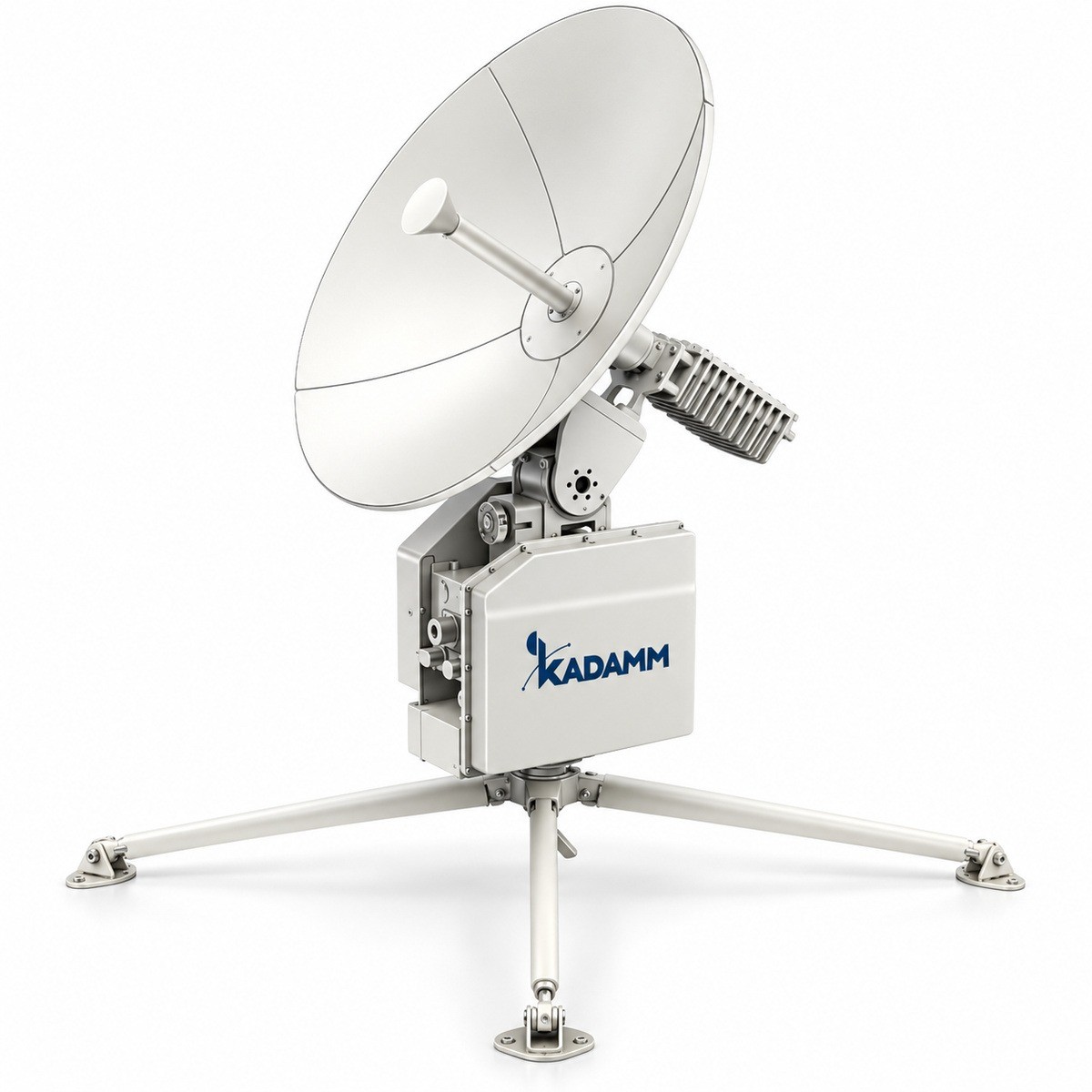

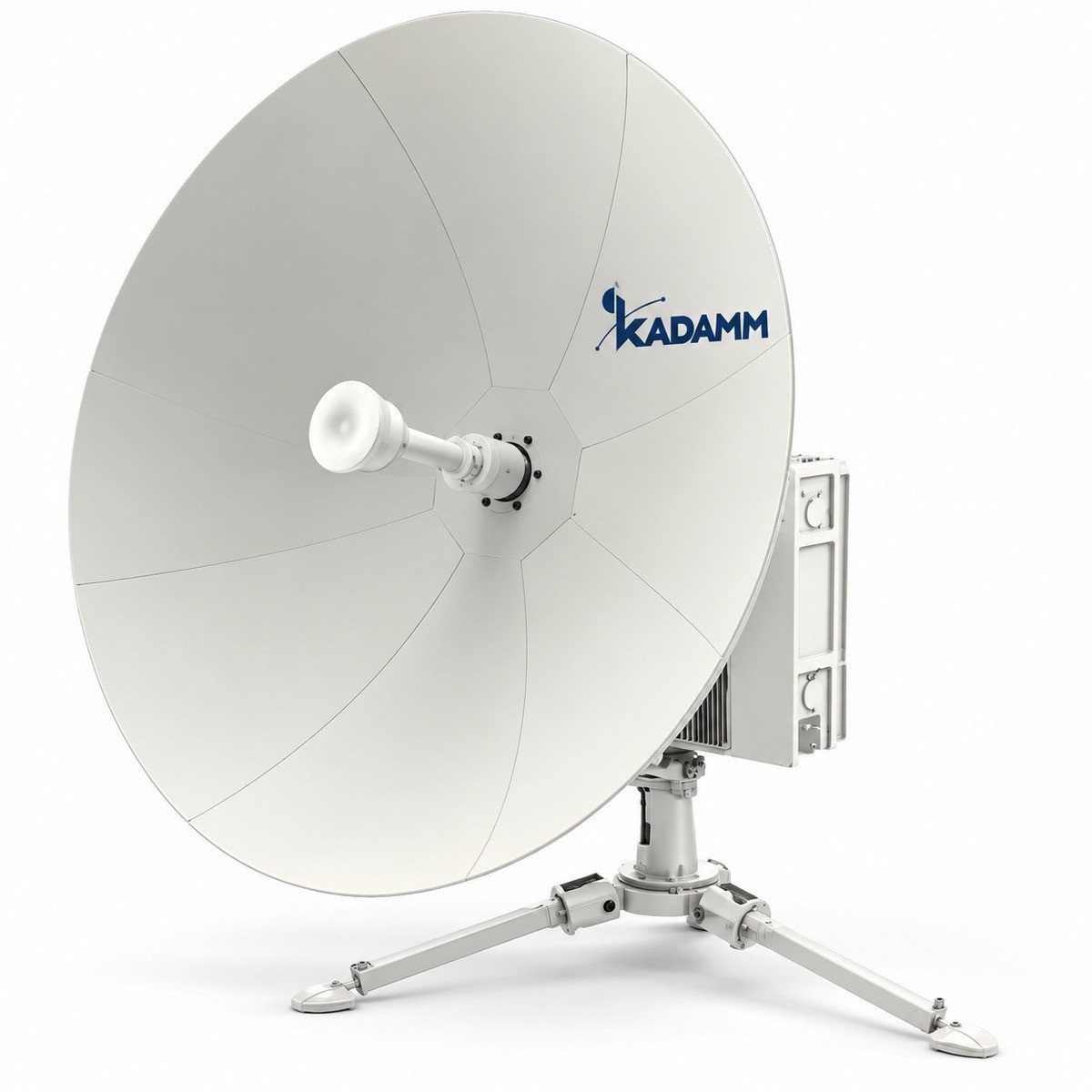

Исполнения 0,5 и 0,6 м (ASF-05-KU, ASF-05-KA, ASF-06-KU) — самые компактные: автоматическое наведение по маяку или сигналу DVB не дольше 3 мин, Ku — приём 10,95–12,75, передача 13,75–14,5 ГГц, Ka — приём 18,7–21,2, передача 29–31 ГГц. ASF-12-C-R — решётчатое зеркало 1,2 м только для приёма 3,4–6,0 ГГц. X-исполнения 1,8 и 2,4 м и транспортируемые антенны 3,0 и 3,7 м в контейнере (X, C, Ku, Ka) расширяют серию до станций с большим усилением: у 3,7 м в Ka — не менее 54,8 дБи на приёме и 58,3 дБи на передаче на опорных частотах. Формулы усиления для любой частоты полосы — в таблице «Исполнения».
Исполнение ASF-10-KU — переносная антенна 1,0 м с ручным наведением: офсетное зеркало из углепластика собирает один человек за 5 минут, масса 19 кг вместе с сумкой; усиление не менее 39,5 дБи на приёме и 40,5 дБи на передаче, КСВН 1,3, мощность до 100 Вт, фланец WR75. ASF-18-C и ASF-18-KU — офсетное зеркало 1,8 м с автонаведением по маяку или сигналу DVB не дольше 3 мин: в C не менее 35,4 + 20lg(f/3,8) / 39,3 + 20lg(f/6,25) дБи, КСВН 1,5, фланцы WR229 / WR137; в Ku не менее 45,2 + 20lg(f/12,5) / 46,2 + 20lg(f/14,25) дБи, КСВН 1,3; мощность 100 Вт. ASF-24-C — двухзеркальная схема Грегори, не менее 38,2 + 20lg(f/3,91) / 42,0 + 20lg(f/6,14) дБи, КСВН 1,3, мощность 300 Вт, фланцы CPR-229 / CPR-137.
Мобильную антенну перевозят в кейсах и собирают на месте без фундамента: опору выставляют по уровню, при ветре добавляют балласт, затем антенну наводят на спутник по азимуту, углу места и поляризации — вручную или контроллером в исполнениях с моторизованным приводом.
Энергетику линии задают усиление на передаче — вместе с мощностью усилителя оно даёт ЭИИМ станции — и добротность на приёме G/T, отношение усиления к шумовой температуре системы. Спутники на геостационарной дуге стоят через 2–3°, поэтому боковые лепестки антенны нормированы огибающей ITU-R S.580: так станция не мешает соседним спутникам. Развязка передачи и приёма (≥85 дБ) защищает приёмный конвертер от сигнала собственного передатчика.
| Параметр | Значение |
|---|---|
| Диапазоны, передача / приём | X: 7,90–8,40 / 7,25–7,75 ГГц; C: 5,85–6,725 / 3,40–4,20 ГГц; Ku: 13,75–14,5 / 10,7–12,75 ГГц; Ka: 27,5–31,0 / 17,7–21,2 ГГц |
| Коэффициент усиления | Ku 1,2 м: не менее 41,5 / 42,7 дБи; Ku 2,4 м: не менее 47,2 / 48,7 дБи (приём / передача, на 12,5 / 14,25 ГГц); исполнения ASF-05 … ASF-37, ASF-10-KU, ASF-18-C, ASF-18-KU, ASF-24-C — формулы в таблице «Исполнения»; остальные — уточняйте у менеджера |
| КСВН | ≤1,25; ASF-05, ASF-06 — ≤1,35; ASF-12-C-R, ASF-18-X, ASF-30, ASF-37 — ≤1,5; ASF-10-KU, ASF-18-KU, ASF-24-C — ≤1,3; ASF-18-C — ≤1,5 |
| Осевое отношение | ≤1,5 дБ |
| Кроссполяризационная развязка | ≥35 дБ на оси; ≥32 дБ в пределах уровня −1 дБ; ASF-10-KU — более 30 дБ |
| Развязка передачи и приёма | ≥85 дБ |
| Первый боковой лепесток | ≤−14 дБ |
| Число портов | 2 |
| Волноводный фланец | WR112, WR75, WR28/42 (1,0–1,2 м); WR137/229, WR75, WR28/42 (1,5–2,4 м) |
| Параметр | Значение |
|---|---|
| Зеркало | углепластик; ASF-12-C-R — решётчатое; новые 0,5–3,7 м — уточняйте у менеджера |
| Наведение | ручное или моторизованное |
| Сектор наведения | азимут ±180°, угол места 10–90°, поляризация ±95°; ASF-10-KU — ручное наведение: азимут ±45° (точная подстройка), угол места 10–90°, поляризация ±90°; ASF-18-C, ASF-18-KU — азимут ±200°, угол места 10–90°, поляризация ±90°; ASF-24-C, ASF-24-KU — азимут ±220°, угол места 0–90°, поляризация ±95° |
| Скорость по осям | азимут и угол места 0,01–3°/с, поляризация 1°/с |
| Питание | 24 В DC, 10 А; 110–230 В AC, 50/60 Гц, 5 А — по заказу; ASF-05 … ASF-37 (новые) — 220 В ±10 %, 50 ± 2 Гц |
| Рабочий ветер | 65 км/ч с балластом; ASF-10-KU — 20 м/с; ASF-18-C, ASF-18-KU — 15 м/с с противовесом (выживание 28 м/с); ASF-24-C, ASF-24-KU — 11 м/с с противовесом (выживание 18 м/с) |
| Степень защиты | IP65 |
| Рабочая температура | −40…+50 °C; ASF-05 … ASF-37 (новые) — −40…+60 °C |
| Влажность | 0–98 % |
| Масса (по исполнению) | ASF-10-KU — 19 кг с сумкой; ASF-24-C, ASF-24-KU — не более 230 кг без приёмопередатчика, контроллера и кейсов; остальные — уточняйте у менеджера |
| Артикул | Апертура, м | Схема зеркала | Диапазон | Усиление приём / передача, дБи |
|---|---|---|---|---|
| KADAMM ASF-05-KU | 0,5 | уточняйте у менеджера | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц | ≥34,3 + 20lg(f/12,5) / ≥35,4 + 20lg(f/14,25) |
| KADAMM ASF-05-KA | 0,5 | уточняйте у менеджера | Ka: передача 29,0–31,0, приём 18,7–21,2 ГГц | ≥37,4 + 20lg(f/20) / ≥41,0 + 20lg(f/30) |
| KADAMM ASF-06-KU | 0,6 | уточняйте у менеджера | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц | ≥36,0 + 20lg(f/12,5) / ≥37,1 + 20lg(f/14,25) |
| KADAMM ASF-08-KU | 0,8 | уточняйте у менеджера | Ku: полоса — уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ASF-08-KA | 0,8 | уточняйте у менеджера | Ka: полоса — уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ASF-10-X | 1,0 | офсетный или с кольцевым фокусом | X: передача 7,90–8,40, приём 7,25–7,75 ГГц | уточняйте у менеджера |
| KADAMM ASF-10-C | 1,0 | уточняйте у менеджера | C: полоса — уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ASF-10-KU | 1,0 | офсетный или с кольцевым фокусом | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц (опционально от 10,7) | не менее 39,5 / 40,5 |
| KADAMM ASF-10-KA | 1,0 | офсетный или с кольцевым фокусом | Ka: передача 27,5–31,0, приём 17,7–21,2 ГГц | уточняйте у менеджера |
| KADAMM ASF-12-X | 1,2 | офсетный или с кольцевым фокусом | X: передача 7,90–8,40, приём 7,25–7,75 ГГц | уточняйте у менеджера |
| KADAMM ASF-12-C | 1,2 | уточняйте у менеджера | C: полоса — уточняйте у менеджера | уточняйте у менеджера |

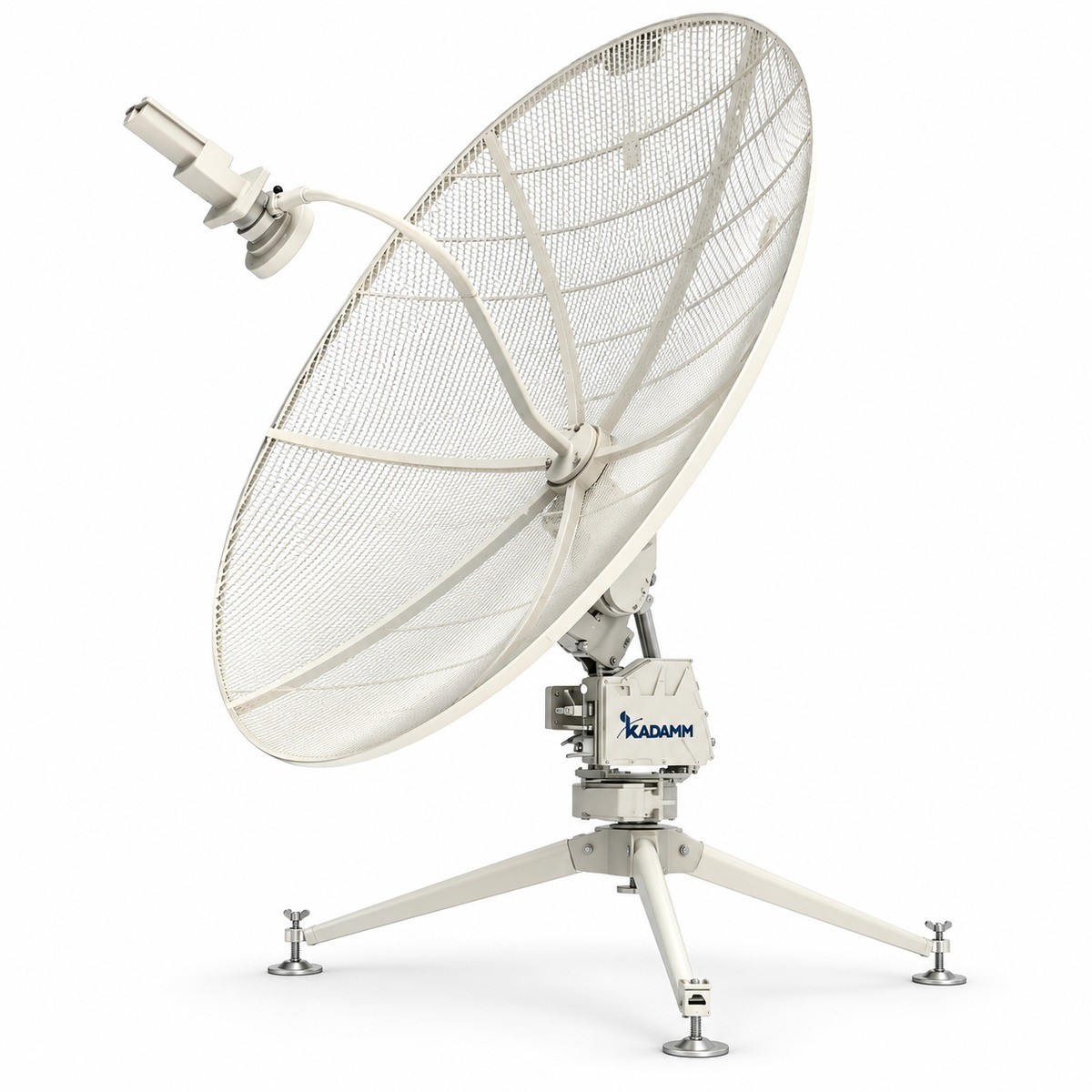

| KADAMM ASF-12-C-R | 1,2 | решётчатое зеркало | C: только приём 3,40–6,00 ГГц | ≥30,4 + 20lg(f/4,0) (приём) |
| KADAMM ASF-12-KU | 1,2 | офсетный или с кольцевым фокусом | Ku: передача 13,75–14,5, приём 10,7–12,75 ГГц | не менее 41,5 / 42,7 (на 12,5 / 14,25 ГГц) |
| KADAMM ASF-12-KA | 1,2 | офсетный или с кольцевым фокусом | Ka: передача 27,5–31,0, приём 17,7–21,2 ГГц | уточняйте у менеджера |
| KADAMM ASF-15-C | 1,5 | офсетный | C: передача 5,85–6,725, приём 3,40–4,20 ГГц | уточняйте у менеджера |
| KADAMM ASF-15-KU | 1,5 | офсетный | Ku: передача 13,75–14,5, приём 10,7–12,75 ГГц | уточняйте у менеджера |
| KADAMM ASF-15-KA | 1,5 | офсетный | Ka: передача 27,5–31,0, приём 17,7–21,2 ГГц | уточняйте у менеджера |
| KADAMM ASF-18-X | 1,8 | уточняйте у менеджера | X: передача 7,90–8,40, приём 7,25–7,75 ГГц | ≥40,8 + 20lg(f/7,5) / ≥41,5 + 20lg(f/8,15) |
| KADAMM ASF-18-C | 1,8 | офсетный | C: передача 5,85–6,725, приём 3,40–4,20 ГГц | ≥35,4 + 20lg(f/3,8) / ≥39,3 + 20lg(f/6,25) |
| KADAMM ASF-18-KU | 1,8 | офсетный | Ku: передача 13,75–14,5, приём 10,7–12,75 ГГц | ≥45,2 + 20lg(f/12,5) / ≥46,2 + 20lg(f/14,25) |
| KADAMM ASF-18-KA | 1,8 | офсетный | Ka: передача 27,5–31,0, приём 17,7–21,2 ГГц | уточняйте у менеджера |
| KADAMM ASF-24-X | 2,4 | уточняйте у менеджера | X: передача 7,90–8,40, приём 7,25–7,70 ГГц (опционально до 7,75) | ≥43,0 + 20lg(f/7,5) / ≥44,0 + 20lg(f/8,15) |
| KADAMM ASF-24-C | 2,4 | двухзеркальный офсетный по схеме Грегори | C: передача 5,85–6,725, приём 3,40–4,20 ГГц | ≥38,2 + 20lg(f/3,91) / ≥42,0 + 20lg(f/6,14) |
| KADAMM ASF-24-KU | 2,4 | двухзеркальный офсетный по схеме Грегори | Ku: передача 13,75–14,5, приём 10,7–12,75 ГГц | не менее 47,2 / 48,7 (на 12,5 / 14,25 ГГц) |
| KADAMM ASF-24-KA | 2,4 | двухзеркальный офсетный по схеме Грегори | Ka: передача 27,5–31,0, приём 17,7–21,2 ГГц | уточняйте у менеджера |

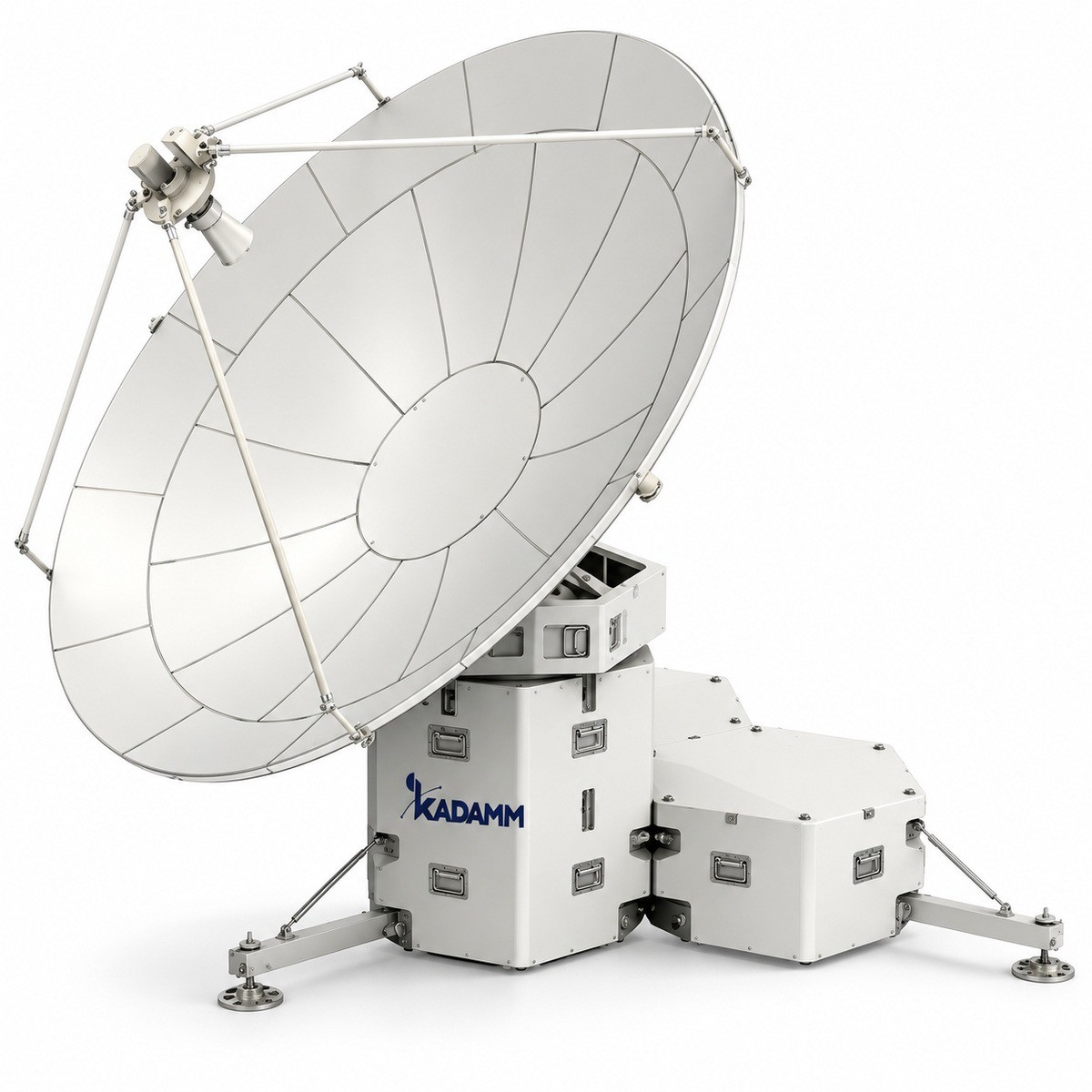

| KADAMM ASF-30-X | 3,0 | транспортируемая, в контейнере | X: передача 7,90–8,40, приём 7,25–7,75 ГГц | ≥45,0 + 20lg(f/7,5) / ≥45,5 + 20lg(f/8,15) |
| KADAMM ASF-30-C | 3,0 | транспортируемая, в контейнере | C: передача 5,85–6,73, приём 3,40–4,20 ГГц | ≥39,1 + 20lg(f/3,8) / ≥43,5 + 20lg(f/6,3) |
| KADAMM ASF-30-KU | 3,0 | транспортируемая, в контейнере | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц | ≥49,0 + 20lg(f/12,25) / ≥50,0 + 20lg(f/14,25) |
| KADAMM ASF-30-KA | 3,0 | транспортируемая, в контейнере | Ka: передача 29,0–31,0, приём 17,7–21,2 ГГц | ≥53,0 + 20lg(f/20) / ≥56,8 + 20lg(f/30) |

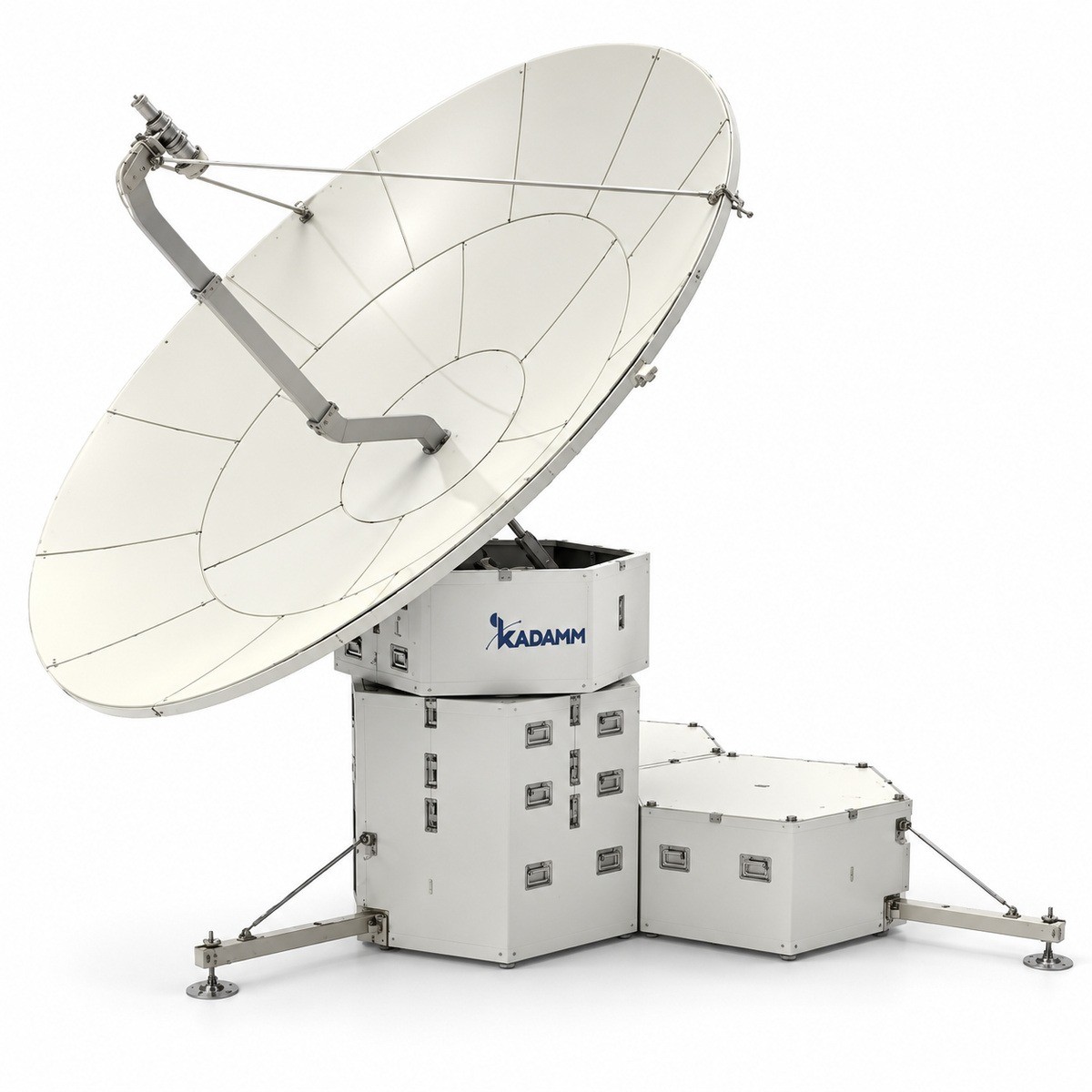

| KADAMM ASF-37-X | 3,7 | транспортируемая, в контейнере | X: передача 7,90–8,40, приём 7,25–7,75 ГГц | ≥46,3 + 20lg(f/7,5) / ≥47,1 + 20lg(f/8,15) |
| KADAMM ASF-37-C | 3,7 | транспортируемая, в контейнере | C: передача 5,85–6,73, приём 3,40–4,20 ГГц | ≥40,5 + 20lg(f/3,8) / ≥44,9 + 20lg(f/6,3) |
| KADAMM ASF-37-KU | 3,7 | транспортируемая, в контейнере | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц | ≥50,3 + 20lg(f/12,25) / ≥51,8 + 20lg(f/14,25) |
| KADAMM ASF-37-KA | 3,7 | транспортируемая, в контейнере | Ka: передача 29,0–31,0, приём 17,7–21,2 ГГц | ≥54,8 + 20lg(f/20) / ≥58,3 + 20lg(f/30) |
Сочетания апертуры и диапазона — по таблице каталога; другие сочетания, автоматический захват спутника и установка на автомобиль — уточняйте у менеджера. Исполнения 0,8 м и C 1,0–1,2 м: схема зеркала и электрические характеристики — уточняйте у менеджера. Исполнения ASF-05, ASF-06, ASF-12-C-R, ASF-18-X, ASF-24-X, ASF-30 и ASF-37: усиление — приём / передача, f — рабочая частота, ГГц; поляризация Ka и X — круговая, Ku и C — линейная; КСВН не более 1,35 (0,5 и 0,6 м) или 1,5 (ASF-12-C-R, 1,8–3,7 м; ASF-24-X — 1,35–1,5); питание привода 220 В, рабочая температура −40…+60 °C, IP65; схема и материал зеркала, развязка и фланцы — уточняйте у менеджера. Исполнения ASF-10-KU, ASF-18-C, ASF-18-KU, ASF-24-C: усиление — приём / передача по техническому описанию, f — рабочая частота, ГГц.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Оперативная спутниковая связь: аварийно-спасательные службы, передвижные телевизионные станции, полевые и временные узлы связи.
Антенна — пассивная часть станции: приёмопередатчик (усилитель мощности и малошумящий конвертер), модем и кабели подбирают отдельно, под спутник, ресурс оператора и требуемую скорость. Мы подберём их вместе с антенной.
Диапазон. По спутнику и ресурсу оператора; Ka при том же диаметре даёт большее усиление, но сильнее ослабляется дождём.
Диаметр. По энергетике линии: ЭИИМ и G/T, которые требуются для выбранной скорости и зоны покрытия.
Перевозка. Число и масса кейсов, время развёртывания и питание — под транспорт и расчёт.
Поляризация и порты. Как у ресурса на спутнике: линейная или круговая, число портов облучателя — по схеме станции.
Антенна КАДАММ ASF выбранного исполнения: зеркало, облучатель, моторизованное опорно-поворотное устройство на треноге; кейсы для перевозки и контроллер — по заказу.

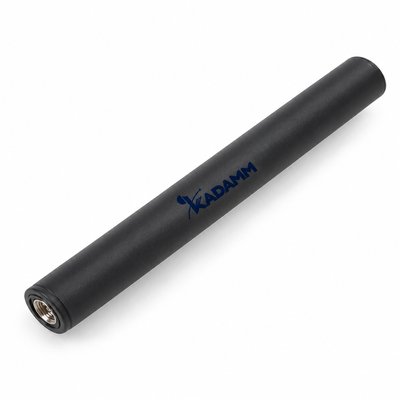

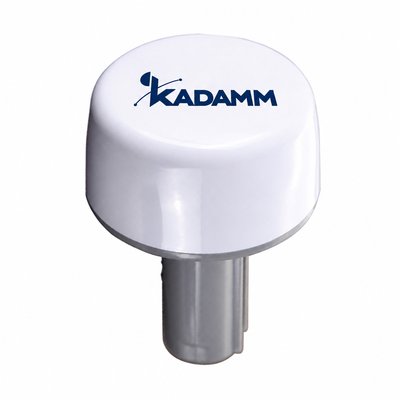

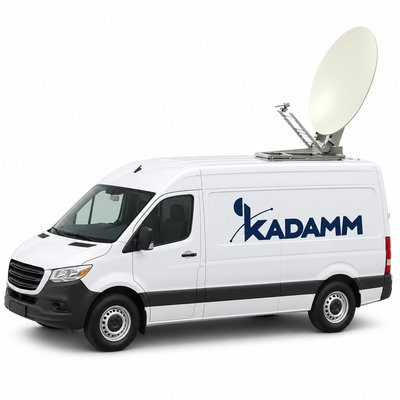

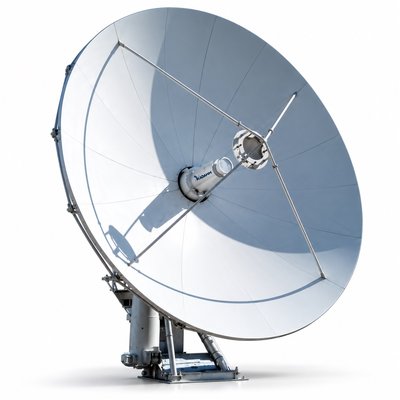

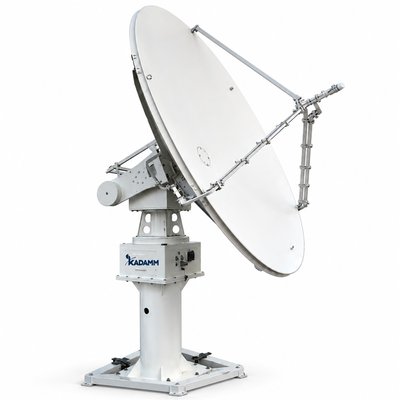

| Параметр | ASF | ASE | AST | ASI | ASD | ASI-1980 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | X / C / Ku / Ka | C / Ku / Ka | L, S, C, X, Ku, Ka | 1530–1680 МГц | C / X / Ku / Ka | 1980–2200 МГц |
| Поляризация | — | круговая или линейная | линейная / круговая | круговая (RHCP / LHCP) | линейная / круговая | — |
| Коэффициент усиления | — | — | 17,0–53,24 дБи | 2–18 дБи | 33,0–53,3 дБи | 2–3 дБи |
| Тип | мобильная спутниковая антенна | антенна земной станции | антенна слежения за КА | антенна спутниковой связи | автомобильная спутниковая антенна | антенна спутниковой связи |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Зависит от исполнения и навыка расчёта; уточняйте у менеджера для выбранной апертуры.
Антенна КАДАММ ASF выбранного исполнения: зеркало, облучатель, моторизованное опорно-поворотное устройство на треноге; кейсы для перевозки и контроллер — по заказу.
Для работы станции нужны ещё приёмопередатчик, модем, кабели и ресурс на спутнике у оператора спутниковой связи. Пришлите спутник, требуемую скорость и место установки — подберём состав станции.
Капли дождя поглощают и рассеивают сигнал тем сильнее, чем выше частота: в Ka ослабление в сильный дождь заметно больше, чем в Ku, а в C оно почти не сказывается. Поэтому линии Ka рассчитывают с большим запасом и с регулировкой мощности.
Запас на дождь выбирают по климату района и требуемой доступности линии; при расчёте он определяет диаметр антенны и мощность усилителя.
Азимут, угол места и поворот поляризации считают по координатам станции и позиции спутника. Антенну грубо выставляют по этим углам, затем точно — по уровню сигнала маяка или несущей спутника, проверяя, что пойман главный лепесток.
Поляризацию доводят по минимуму сигнала соседней поляризации; перед выходом в эфир на передачу оператор проверяет кроссполяризационную развязку станции.
Стационарные антенны ставят на бетонный фундамент или металлическую раму по чертежу опоры; размеры фундамента считают по массе антенны и ветровой нагрузке при ветре выживания. Мобильные и переносные — на треногу или опору с балластом.
Опора должна быть жёсткой: прогиб на ветру сбивает узкий луч. Чертёж и нагрузки на фундамент для выбранного исполнения уточняйте у менеджера.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ASF, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ASF могут уточняться без уведомления.
Поставляем KADAMM ASF — мобильные быстроразвёртываемые спутниковые антенны 0,5–3,7 м, X, C, Ku, Ka под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Антенна спутниковой связи — это зеркальная антенна, которая собирает слабый сигнал спутника в узкий луч и передаёт ему сигнал земной станции. Под этим названием скрываются очень разные изделия: стационарная антенна узла…
