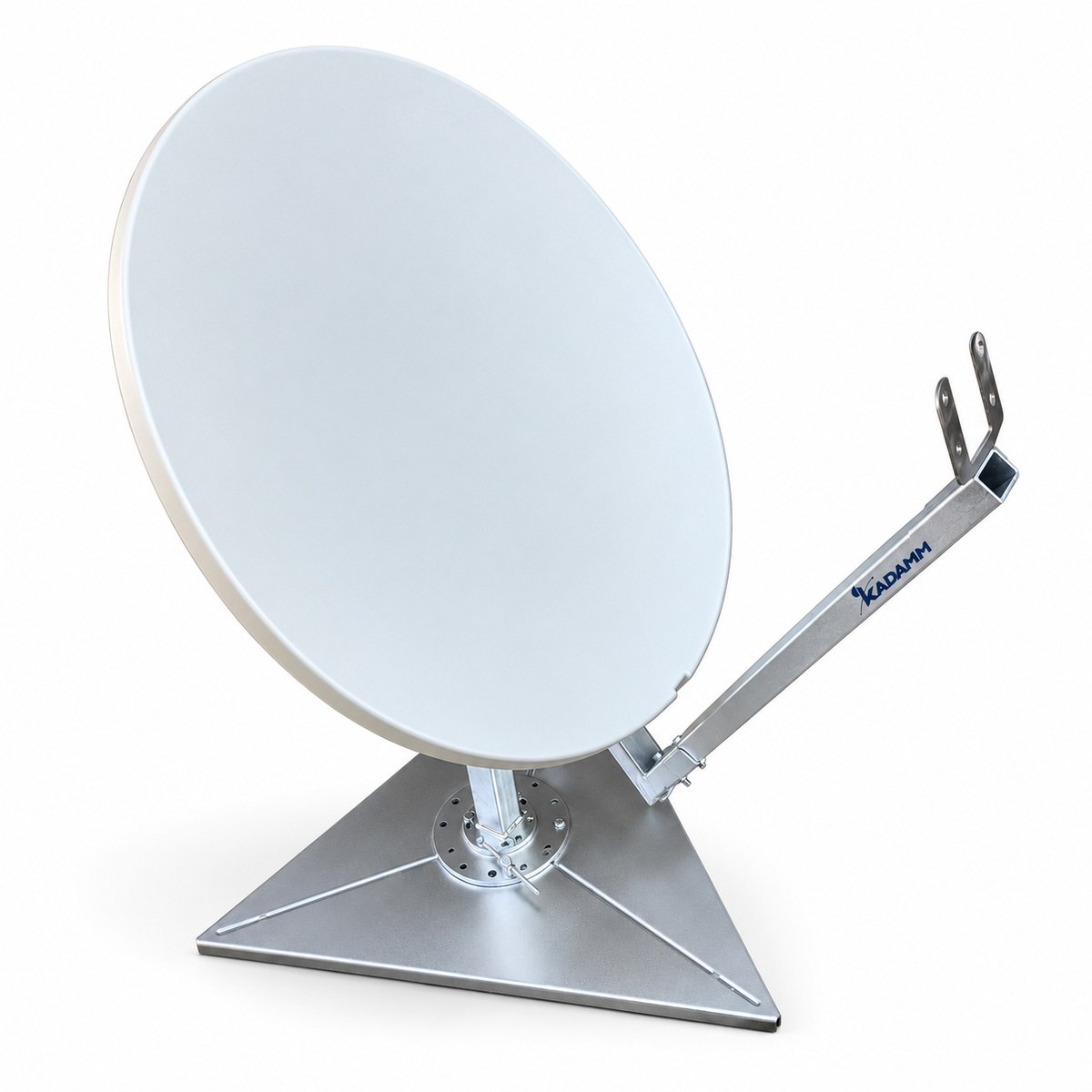

Офсетные и с кольцевым фокусом антенны абонентских станций VSAT: зеркало 0,75, 1,2 и 1,8 м, диапазоны Ku и Ka, приём и передача через два порта облучателя, опорно-поворотное устройство «азимут над углом места», 7 исполнений.
Серия КАДАММ ASV — параболические антенны абонентских станций спутниковой связи VSAT с зеркалом 0,75, 1,2 и 1,8 м для работы через геостационарные спутники в диапазонах Ku и Ka. Их ставят на крышах и площадках офисов, удалённых объектов, базовых станций сотовой связи со спутниковым транспортом, на объектах нефтегазовой отрасли, энергетики и госсектора. Облучатель с двумя портами — приём и передача — подключается к приёмопередатчику станции; конвертер, усилитель мощности и модем в комплект антенны не входят.
Исполнения 0,75 и 1,2 м — офсетные, с цельным прессованным зеркалом из композита SMC и опорой из стали с горячим цинкованием; наводятся вручную, с тонкой подстройкой по азимуту. Ku: приём 10,7–12,75 ГГц, передача 13,75–14,5 ГГц, линейная поляризация, усиление 37,6 / 38,6 дБи у 0,75 м и 41,5 / 43 дБи у 1,2 м, допустимая мощность передачи 500 Вт. Ka: приём 18,7–21,2 ГГц, передача 27,5–30,0 ГГц у 0,75 м (41 / 44 дБи, 50 Вт) и 27–31 ГГц у 1,2 м (45,8 / 49 дБи, 100 Вт), круговая поляризация.
Исполнения Ka 1,2 и 1,8 м с кольцевым фокусом — алюминиевое зеркало, сборка без юстировки на месте; у 1,8 м — опорно-поворотное устройство на центральной стойке с ручным или моторизованным приводом. Усиление 44,8 / 48,3 дБи (1,2 м) и 50,7 / 54,1 дБи (1,8 м) на приёме и передаче, КСВН 1,3 и 1,25. Офсетная 1,8 м Ka — не менее 49,21 / 52,88 дБи на 19,0 / 29,0 ГГц, шумовая температура 85,5 K при угле места 20°. Развязка передачи и приёма во всех исполнениях не менее 85 дБ, боковые лепестки — по огибающей 29 − 25lgθ (требования ITU-R S.580 и FCC).
Антенна земной станции работает через спутник на геостационарной орбите, неподвижный относительно Земли: её один раз наводят по азимуту, углу места и поляризации и закрепляют. Моторизованный привод нужен, чтобы переходить между спутниками или сопровождать спутник с наклонной орбитой.
Энергетику линии задают усиление на передаче — вместе с мощностью усилителя оно даёт ЭИИМ станции — и добротность на приёме G/T, отношение усиления к шумовой температуре системы. Спутники на геостационарной дуге стоят через 2–3°, поэтому боковые лепестки антенны нормированы огибающей ITU-R S.580: так станция не мешает соседним спутникам. Развязка передачи и приёма защищает приёмный конвертер от сигнала собственного передатчика.
| Параметр | Значение |
|---|---|
| Диапазоны, приём / передача | Ku: 10,7–12,75 / 13,75–14,5 ГГц; Ka: 17,7–21,2 / 27,0–31,0 ГГц (по исполнению, см. таблицу «Исполнения») |
| Коэффициент усиления, середина полосы | приём 37,6–50,7 дБи, передача 38,6–54,1 дБи (по исполнению) |
| Поляризация | Ku — линейная; Ka — круговая (ASV-12-KA-RF — линейная или круговая) |
| КСВН | 1,25–1,5 (по исполнению) |
| Кроссполяризационная развязка на оси | 30–35 дБ (по исполнению) |
| Осевое отношение (круговая поляризация) | не более 1,5 дБ |
| Развязка передачи и приёма | не менее 85 дБ (с фильтром); ASV-12-KA-RF — 90 дБ |
| Ширина луча по уровню −3 дБ, приём / передача | 1,2 м Ku: 1,47° / 1,22°; 1,2 м Ka: 0,84° / 0,54°; 1,2 м с кольцевым фокусом: 0,81° / 0,56°; 1,8 м офсетная: 0,61° / 0,40°; 1,8 м с кольцевым фокусом: 0,54° / 0,36° |
| Шумовая температура антенны | 1,2 м с кольцевым фокусом: 181 K (угол места 5°), 140 K (10°); 1,8 м офсетная: 124 / 85,5 / 55,5 K (10° / 20° / 50°); 1,8 м с кольцевым фокусом: 125 / 85 / 50 K (10° / 30° / 50°) |
| Первый боковой лепесток | не выше −14 дБ (исполнения с кольцевым фокусом и 1,8 м) |
| Огибающая боковых лепестков | 29 − 25lgθ дБи (100λ/D ≤ θ ≤ 20°); −3,5 дБи (20° … 26,3°); 32 − 25lgθ дБи (26,3° … 48°); −10 дБи свыше 48° |
| Вносимые потери облучателя | Ku 0,2 дБ; Ka 0,3–0,6 дБ (по исполнению) |
| Допустимая мощность передачи | Ku — 500 Вт; Ka 0,75 м — 50 Вт; Ka 1,2 м SMC — 100 Вт; остальные исполнения — уточняйте у менеджера |
| Волноводный фланец, приём / передача | Ku — WR75 / WR75; Ka — WR42 / WR28 (ASV-18-KA-RF — WR42 / WR34) |
| Параметр | Значение |
|---|---|
| Зеркало | 0,75 и 1,2 м — офсетное, цельное из композита SMC; Ka 1,2 и 1,8 м — с кольцевым фокусом, алюминиевые панели; 1,8 м офсетное — панельное |
| Точность поверхности (СКО) | 0,75 м: 0,5 мм (Ku), 0,3 мм (Ka); 1,8 м: 0,3 мм |
| Опорно-поворотное устройство | азимут над углом места, сталь с горячим цинкованием; 1,8 м — на центральной стойке (kingpost) |
| Сектор наведения | азимут 0–360° (1,8 м офсетная — 5–355°); угол места 5–90° (1,2 м SMC — 30–90°, с кольцевым фокусом — 0–90°) |
| Поляризационная подстройка | 0,75 м Ku: ±90°; 1,2 м SMC: ±360°; с кольцевым фокусом: 180° (1,2 м), ±90° (1,8 м) |
| Привод | ручной; ASV-18-KA-RF — ручной или моторизованный (0,11 °/с по азимуту, 0,17 °/с по углу места) |
| Крепление 1,2 м SMC | на трубу 60 мм |
| Масса | 1,2 м с кольцевым фокусом — 80 кг; 1,8 м офсетная — 100 кг нетто, 2 места, 1,2 м³ |
| Рабочий ветер | SMC Ku — 35 м/с, SMC Ka — 20 м/с; 1,2 и 1,8 м с кольцевым фокусом, 1,8 м офсетная — 72–79 км/ч, порывы до 97 км/ч |
| Ветер выживания | 0,75 м: 55 м/с (Ku), 35 м/с (Ka); 1,2 м SMC: 55 м/с; 1,2 м с кольцевым фокусом: 216 км/ч; 1,8 м: 120 км/ч (офсетная), 200 км/ч (с кольцевым фокусом) |
| Рабочая температура | 0,75 и 1,2 м SMC: −40…+60 °C; 1,2 м с кольцевым фокусом: −40…+50 °C; 1,8 м офсетная: −30…+70 °C; 1,8 м с кольцевым фокусом: −20…+48 °C |
| Обледенение | 0,75 и 1,2 м SMC: радиальный лёд 2,5 см; 1,8 м офсетная: 13 мм рабочее, 25 мм выживание |
| Влажность | до 100 % |
| Артикул | Апертура, м | Схема и зеркало | Приём / передача, ГГц | Усиление приём / передача, дБи | Поляризация | КСВН приём / передача | Фланец приём / передача |
|---|---|---|---|---|---|---|---|
| KADAMM ASV-7.5-KU | 0,75 | офсетная, цельное зеркало из композита SMC | Ku: 10,75–12,75 / 13,75–14,5 | 37,6 / 38,6 (на 12,5 / 14,25 ГГц) | линейная | 1,3 / 1,3 | WR75 / WR75 |
| KADAMM ASV-7.5-KA | 0,75 | офсетная, цельное зеркало из композита SMC | Ka: 18,7–21,2 / 27,5–30,0 | 41 / 44 | круговая | 1,5 / 1,3 | WR42 / WR28 |
| KADAMM ASV-12-KU | 1,2 | офсетная, цельное зеркало из композита SMC | Ku: 10,7–12,75 / 13,75–14,5 | 41,5 / 43 (на 12,5 / 14,25 ГГц) | линейная | 1,25 / 1,25 | WR75 / WR75 |
| KADAMM ASV-12-KA | 1,2 | офсетная, цельное зеркало из композита SMC | Ka: 18,7–21,2 / 27–31 | 45,8 / 49 | круговая | 1,5 / 1,3 | WR42 / WR28 |
| KADAMM ASV-12-KA-RF | 1,2 | с кольцевым фокусом, алюминиевое зеркало | Ka: 17,7–21,2 / 27,1–31 | 44,8 / 48,3 | линейная или круговая | 1,3 / 1,3 | WR42 / WR28 |
| KADAMM ASV-18-KA | 1,8 | офсетная, панельное зеркало | Ka: 17,7–21,2 / 27,5–31 | не менее 49,21 / 52,88 (на 19,0 / 29,0 ГГц) | круговая | 1,35 / 1,35 | WR42 / WR28 |
| KADAMM ASV-18-KA-RF | 1,8 | с кольцевым фокусом, алюминиевое зеркало из 4 панелей | Ka: 17,7–21,2 / 27,1–31 | 50,7 / 54,1 | левая или правая круговая | 1,25 / 1,25 | WR42 / WR34 |
Усиление — в середине полосы приёма и передачи. Исполнения Ku 1,8 м, C, X, облучатели на 4 порта, моторизация 0,75–1,2 м и опора без анкеровки (NPM) — уточняйте у менеджера.
Абонентские станции спутниковой связи VSAT: корпоративные и ведомственные сети, удалённые объекты, спутниковый транспорт для базовых станций сотовой связи, резервные каналы, приём данных и телевидения через спутник.
Антенна — пассивная часть станции: приёмопередатчик (усилитель мощности и малошумящий конвертер), модем и кабели подбирают отдельно, под спутник, ресурс оператора и требуемую скорость. Мы подберём их вместе с антенной.
Диапазон. По спутнику и ресурсу оператора; Ka при том же диаметре даёт большее усиление, но сильнее ослабляется дождём.
Диаметр. По энергетике линии: ЭИИМ и G/T, которые требуются для выбранной скорости и зоны покрытия.
Привод. Ручной — для работы через один спутник; моторизованный — для смены спутника и сопровождения.
Поляризация и порты. Как у ресурса на спутнике: линейная или круговая, число портов облучателя — по схеме станции.
Антенна КАДАММ ASV выбранного исполнения: зеркало, облучатель с ортомодовым узлом и фильтром, опорно-поворотное устройство, крепёж для фундамента; конвертер, усилитель мощности, модем и кабели — по заказу.
| Параметр | ASV | ASE | AST | ASF | ASI | ASI-1980 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | Ku / Ka | C / Ku / Ka | L, S, C, X, Ku, Ka | X / C / Ku / Ka | 1530–1680 МГц | 1980–2200 МГц |
| Поляризация | линейная / круговая | круговая или линейная | линейная / круговая | — | круговая (RHCP / LHCP) | — |
| Коэффициент усиления | 37,6–54,1 дБи | — | 17,0–53,24 дБи | — | 2–18 дБи | 2–3 дБи |
| Тип | антенна VSAT | антенна земной станции | антенна слежения за КА | мобильная спутниковая антенна | антенна спутниковой связи | антенна спутниковой связи |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Диаметр определяется энергетикой линии: мощностью и зоной покрытия спутникового ретранслятора, требуемой скоростью и запасом на дождь. Ka при том же диаметре даёт большее усиление, но сильнее ослабляется осадками. Расчёт линии сделает инженер по данным оператора спутниковой связи.
Антенна КАДАММ ASV выбранного исполнения: зеркало, облучатель с ортомодовым узлом и фильтром, опорно-поворотное устройство, крепёж для фундамента; конвертер, усилитель мощности, модем и кабели — по заказу.
Для работы станции нужны ещё приёмопередатчик, модем, кабели и ресурс на спутнике у оператора спутниковой связи. Пришлите спутник, требуемую скорость и место установки — подберём состав станции.
Капли дождя поглощают и рассеивают сигнал тем сильнее, чем выше частота: в Ka ослабление в сильный дождь заметно больше, чем в Ku, а в C оно почти не сказывается. Поэтому линии Ka рассчитывают с большим запасом и с регулировкой мощности.
Запас на дождь выбирают по климату района и требуемой доступности линии; при расчёте он определяет диаметр антенны и мощность усилителя.
Азимут, угол места и поворот поляризации считают по координатам станции и позиции спутника. Антенну грубо выставляют по этим углам, затем точно — по уровню сигнала маяка или несущей спутника, проверяя, что пойман главный лепесток.
Поляризацию доводят по минимуму сигнала соседней поляризации; перед выходом в эфир на передачу оператор проверяет кроссполяризационную развязку станции.
Стационарные антенны ставят на бетонный фундамент или металлическую раму по чертежу опоры; размеры фундамента считают по массе антенны и ветровой нагрузке при ветре выживания. Мобильные и переносные — на треногу или опору с балластом.
Опора должна быть жёсткой: прогиб на ветру сбивает узкий луч. Чертёж и нагрузки на фундамент для выбранного исполнения уточняйте у менеджера.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ASV, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ASV могут уточняться без уведомления.
Поставляем KADAMM ASV — параболические антенны спутниковой связи VSAT 0,75–1,8 м, Ku, Ka под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
