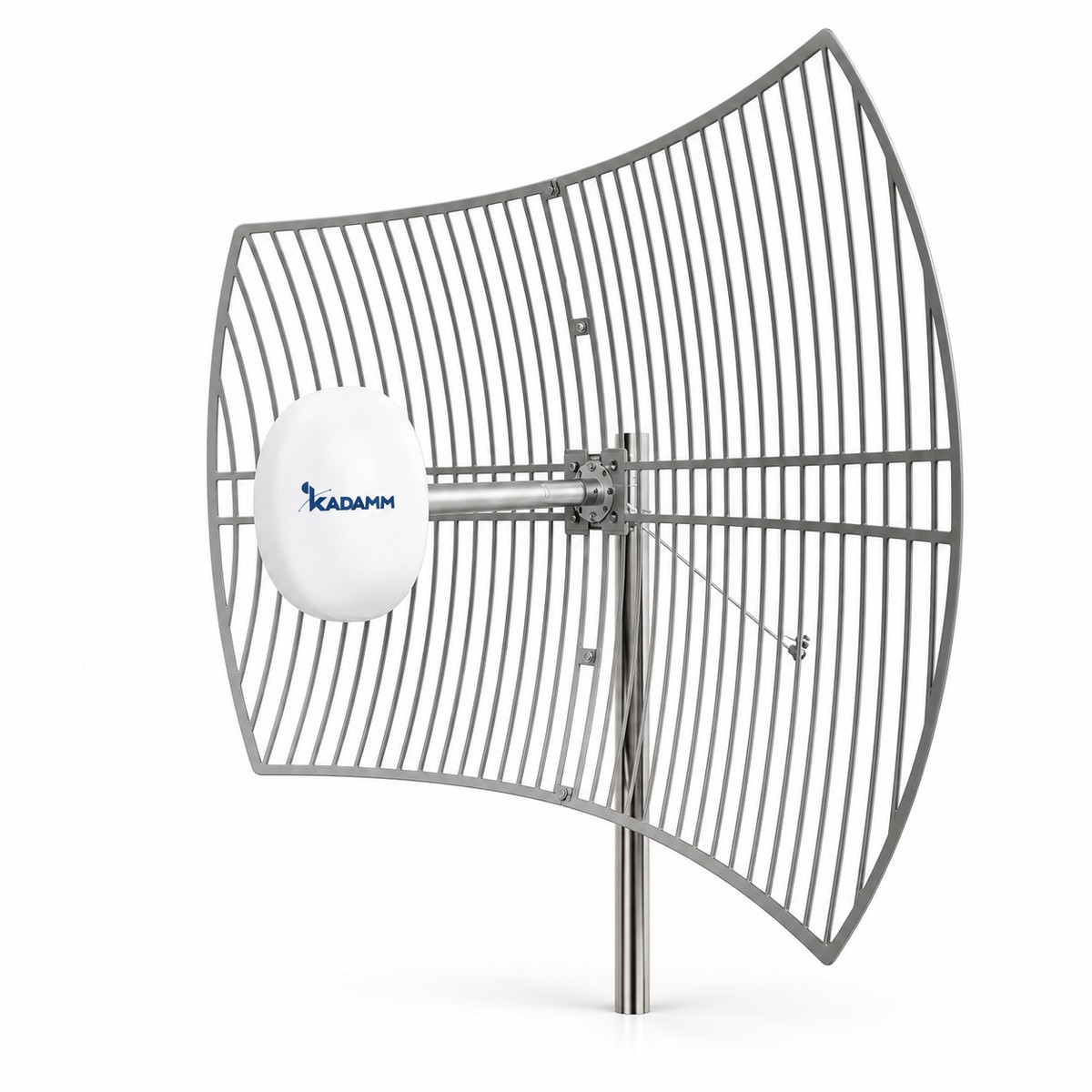

KADAMM APB-698/6000 — параболические антенны 698–6000 МГц: 17–30 дБи, 2 моделей

Энергетика линии: мощность передатчика плюс усиление двух антенн минус потери в свободном пространстве, в фидерах и на осадках должна превышать чувствительность приёмника с запасом на замирания. Потери в свободном пространстве растут на 6 дБ при удвоении расстояния.

Чем длиннее пролёт и выше частота, тем больше нужен диаметр и запас; кроме того, нужна свободная первая зона Френеля. Пришлите координаты концов, высоты опор и частоту — посчитаем пролёт и подберём антенну KADAMM. Для коротких городских пролётов чаще важнее не диаметр, а точность юстировки и жёсткость опоры.

Сначала антенну грубо наводят по азимуту и углу места по карте и расчёту, затем точно — по уровню принимаемого сигнала, плавно меняя положение винтами юстировки и находя главный лепесток, а не боковой. Для наведения удобен измеритель уровня на выходе радиостанции или встроенный индикатор RSSI.

Юстировку выполняют на обоих концах по очереди, затем фиксируют все крепления. При узком луче антенны точность наведения и жёсткость опоры особенно важны: колебания опоры на ветру не должны выводить линию из главного лепестка. Результат юстировки фиксируют в паспорте линии вместе с уровнями приёма на обоих концах.

Масса и площадь антенны указаны в характеристиках. Нагрузку считают при предельной скорости ветра, с учётом обледенения и всех антенн на опоре; для зеркальных антенн берут осевую и боковую силы и крутящий момент из таблицы характеристик. Нагрузку от всех антенн, кабелей и кронштейнов на опоре суммируют, а не считают по одной антенне, и добавляют запас.

Опора должна быть не только прочной, но и жёсткой: прогиб и закручивание на ветру сбивают наведение узкого луча. Кронштейн рассчитан на трубу по месту; комплект крепления под вашу опору уточняйте у менеджера. Перед монтажом убедитесь, что опора рассчитана на эту нагрузку с запасом на обледенение.

Облучатель и соединения закрывают от осадков: разъёмы и фланцы герметизируют, волноводы и кабели крепят к опоре. Радиопрозрачный обтекатель, если он есть, защищает облучатель от снега и наледи, которые иначе ослабляют сигнал. Особенно это важно для открытых облучателей без обтекателя и для узких лучей верхних диапазонов.

Опору и антенну заземляют, кабели снабжают грозоразрядниками на вводе в здание. Раз в сезон проверяют затяжку креплений и юстировку: после сильного ветра и обледенения наведение может сбиться. Состояние креплений и герметизации удобно проверять в те же выезды, что и обслуживание радиостанций.
