Секторные антенны базовых станций 600–6000 МГц: усиление 8,5–10,5 дБи, 4 порта, поляризация по модели, разъём по модели — см. таблицу, до 50 Вт.

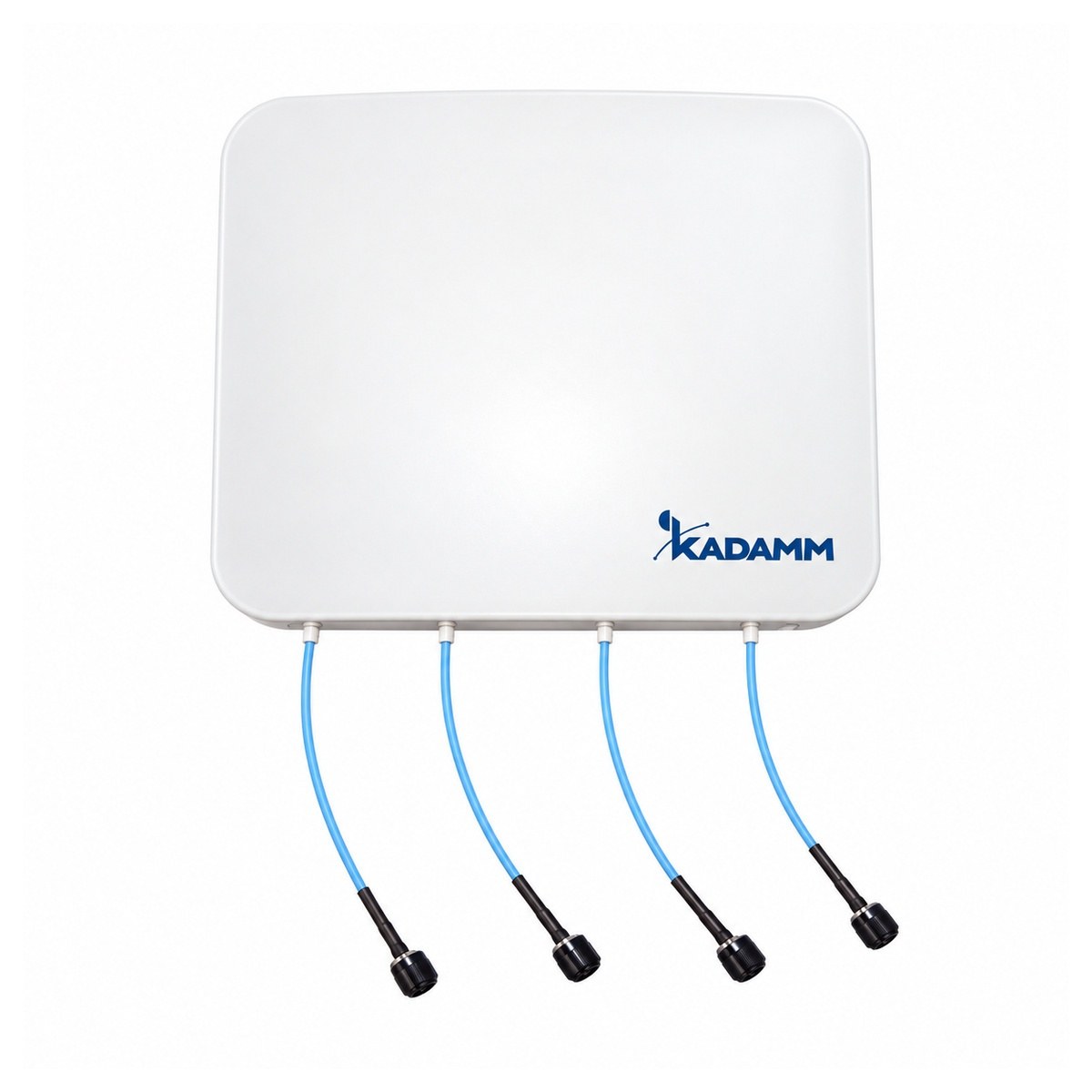

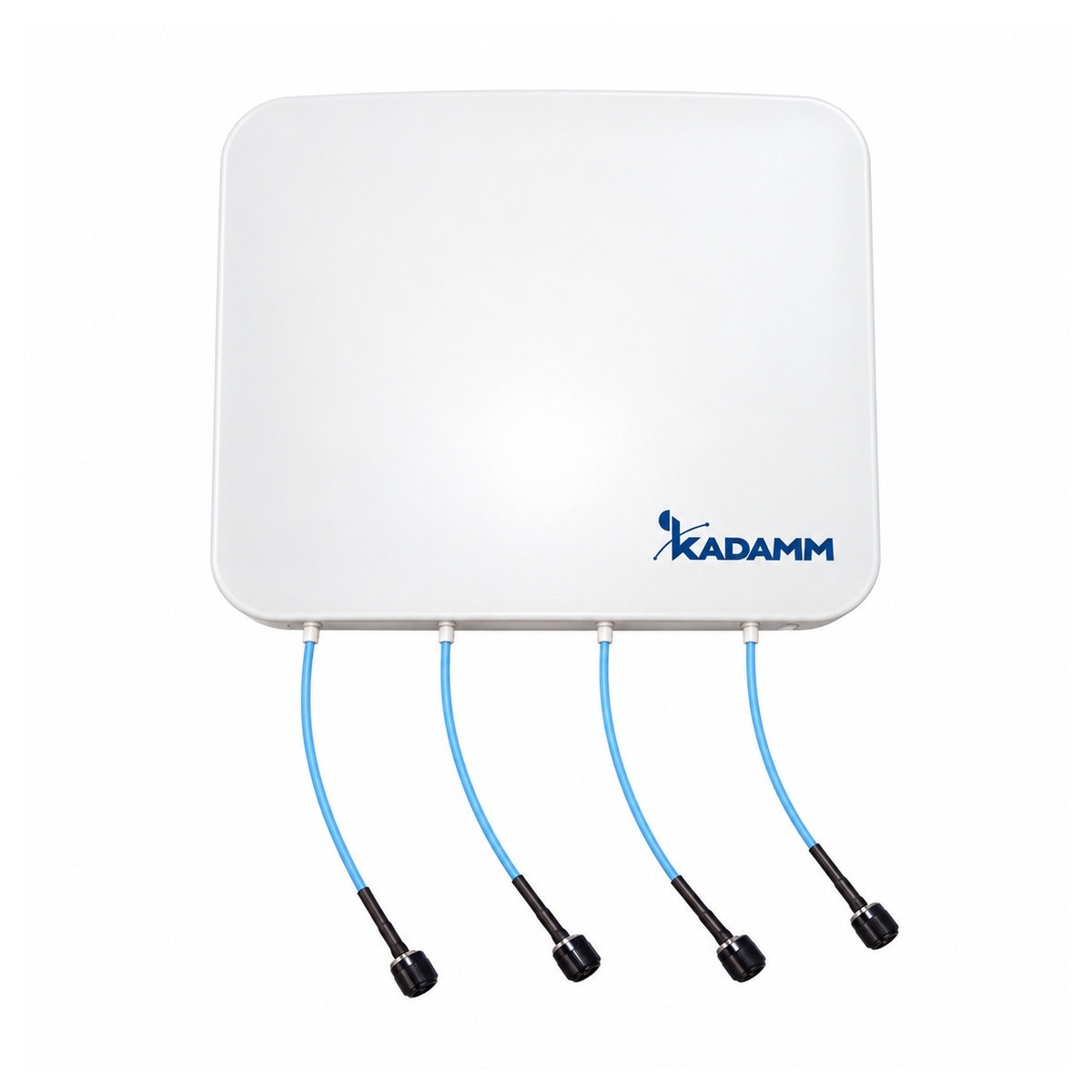

KADAMM APXX-600/6000 — панель для сектора базовой станции сотовой сети, полосы 600–6000 МГц. Главное в цифрах: усиление 8,5–10,5 дБи. Карточка объединяет 4 модели одной конструкции; полосы, усиление и разъёмы каждой — в таблице «Исполнения», ниже речь о том, что у них общее.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе. Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление.
Зону обслуживания панели задают азимутом и наклоном. Азимут выставляют по проекту радиопокрытия, угол места — так, чтобы верхний край луча приходился на границу соты: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали; значения для каждой модели — в таблице исполнений.
Тракт: допустимая мощность на вход 50 Вт. Тракт рассчитан на волновое сопротивление 50 Ом. Перемычки между панелью и радиомодулем выбирают того же класса по интермодуляции, что и антенна, а соединения после затяжки герметизируют — от этого зависит шум в приёмном канале.
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 8,5–10,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 4 порта |
| КСВН | по модели |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Электрический наклон | 0 |
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APXX-0640-9108 | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 4 / 5,5 / 5,5 / 8,5 / 7 | 4 | вертикальная + горизонтальная (H + V) | 108–80° / 130–85° / 130–85° / 95–58° / 65–33° / 98–75° / 108–78° / 108–78° / 83–45° / 90–25° | 50 Вт | 4 × 4.3-10 (розетка) | 393 × 317 × 80 | 1,5 |
| KADAMM APXX-0660-9108 | 600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 4,0 / 5,5 / 8,5 / 7,0 / 6,0 | 4 | вертикальная + горизонтальная (H + V) | 108–80° / 130–85° / 95–58° / 65–33° / 52–28° / 98–75° / 108–78° / 83–45° / 90–25° / 45–22° | 50 Вт | 4 × 4.3-10 (розетка) | 385 × 315 × 68 мм | 1,5 кг |
| KADAMM APXX-0660-9108-2 | 600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 4 / 5,5 / 5,5 / 8,5 / 7 / 6 | 4 | вертикальная + горизонтальная (H + V) | 108–80° / 130–85° / 130–85° / 95–58° / 65–33° / 52–28° / 98–75° / 108–78° / 108–78° / 83–45° / 90–25° / 45–22° | 50 Вт | 4 × 4.3-10 (розетка) | 393 × 317 × 80 | 1,5 |
| KADAMM APXX-0642-1180 | 698–960 / 1710–2690 / 3300–4200 | 7,5±1 / 8,5±1 / 10,5±1 | 4 | ±45° | 80 / 70 / 55 / 80 / 70 / 50 | 50 | 4 × N (розетка) | 450 × 278 × 138 | 2 |
Параметры, не указанные в таблице, — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
Панель подходит и для расширения существующего сайта: её добавляют в сектор, где не хватает ёмкости или покрытия, а при замене старой антенны сохраняют прежние азимут и высоту подвеса.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 600–6000 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Тракт. Мощность на вход — до 50 Вт.
Антенна КАДАММ APXX-600/6000 выбранного исполнения, комплект крепления — уточняйте у менеджера.
| Параметр | APXX-600/6000 | I-ATO-600/6000-S | I-ATO-600/6000-M | I-ATP-600/6000-M | ALP-600/6000 | I-ATP-600/4000-S | AM-600/3800 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 600–6000 МГц | 600–6000 МГц | 600–6000 МГц | 600–6000 МГц | 600–6000 МГц | 600–4000 МГц | 600–3800 МГц |
| Поляризация | по модели | по модели | по модели | по модели | по модели | вертикальная | вертикальная |
| Коэффициент усиления | 8,5–10,5 дБи | 4–6 дБи | 3–5,5 дБи | 8,5 дБи | 10,5–12 дБи | 8–9 дБи | 4–10 дБи |
| Электрический наклон | 0 | — | — | — | — | — | — |
| Тип | секторные антенны базовых станций | потолочные всенаправленные антенны | потолочные всенаправленные антенны | внутренние панельные антенны | логопериодические антенны | внутренние панельные антенны | автомобильные и мобильные антенны |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Электрический наклон у панели не регулируется (0), поэтому направление задают при монтаже: азимут — поворотом кронштейна, угол места — механическим наклоном. Для малой соты и простой площадки этого достаточно: точной подстройки после запуска обычно не требуется.
Перед монтажом определите, где должен заканчиваться сектор, и выставьте кронштейн так, чтобы край луча приходился на границу обслуживаемой площадки. Если площадка или окружение меняются, угол переставляют, ослабив узел кронштейна. Пришлите план площадки и высоту установки — подскажем азимут и угол.
Рабочие полосы — 600–6000 МГц. Все частоты радиомодулей должны лежать внутри этих полос. Полосы UL и DL каждого диапазона сверяйте с таблицей диапазонов 3GPP на этой странице: частоты передачи и приёма радиомодуля должны попасть в полосу целиком, с запасом от краёв.
Модели серии отличаются полосами, усилением и разъёмами — сравните их в таблице «Исполнения». Пришлите частоты и число радиомодулей на сектор — подберём модель с нужным числом систем и входов и проверим, как она встанет на ваш сайт: хватит ли места на опоре и входов на все модули.
Панель крепят на трубу кронштейном, азимут выставляют по проекту, угол места — механическим наклоном кронштейна или электрическим наклоном, если он есть у модели. Фидеры подводят снизу и закрепляют на опоре хомутами, чтобы их вес не нагружал разъёмы.
После монтажа соединения герметизируют, панель и опору заземляют, на вводе фидеров в аппаратную ставят грозоразрядники. Комплект крепления и перемычки под вашу опору уточняйте у менеджера при заказе: они зависят от диаметра трубы и типа разъёмов радиомодулей.
Наклон выбирают так, чтобы верхний край луча по уровню −3 дБ приходился на границу соты: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Слишком малый наклон даёт перелёт сигнала в соседние соты, слишком большой — провал на краю зоны.
Ширина вертикального луча у моделей разная — она приведена в таблице характеристик или исполнений. Пришлите высоту подвеса и радиус сектора — посчитаем угол и проверим, хватит ли электрического и механического наклона выбранной модели и комплекта крепления.
Артикул для заказа — KADAMM APXX-600/6000, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-600/6000 могут уточняться без уведомления.
Поставляем KADAMM APXX-600/6000 — секторные антенны базовых станций 600–6000 МГц: 8,5–10,5 дБи, 4 моделей под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
