KADAMM AM-600/3800 — автомобильные и мобильные антенны 600–3800 МГц: 4–10 дБи, 4 моделей
Автомобильные и мобильные антенны 600–3800 МГц: усиление 4–10 дБи, 1/6 портов, поляризация вертикальная, разъём по модели — см. таблицу, до 100 Вт.
О модели

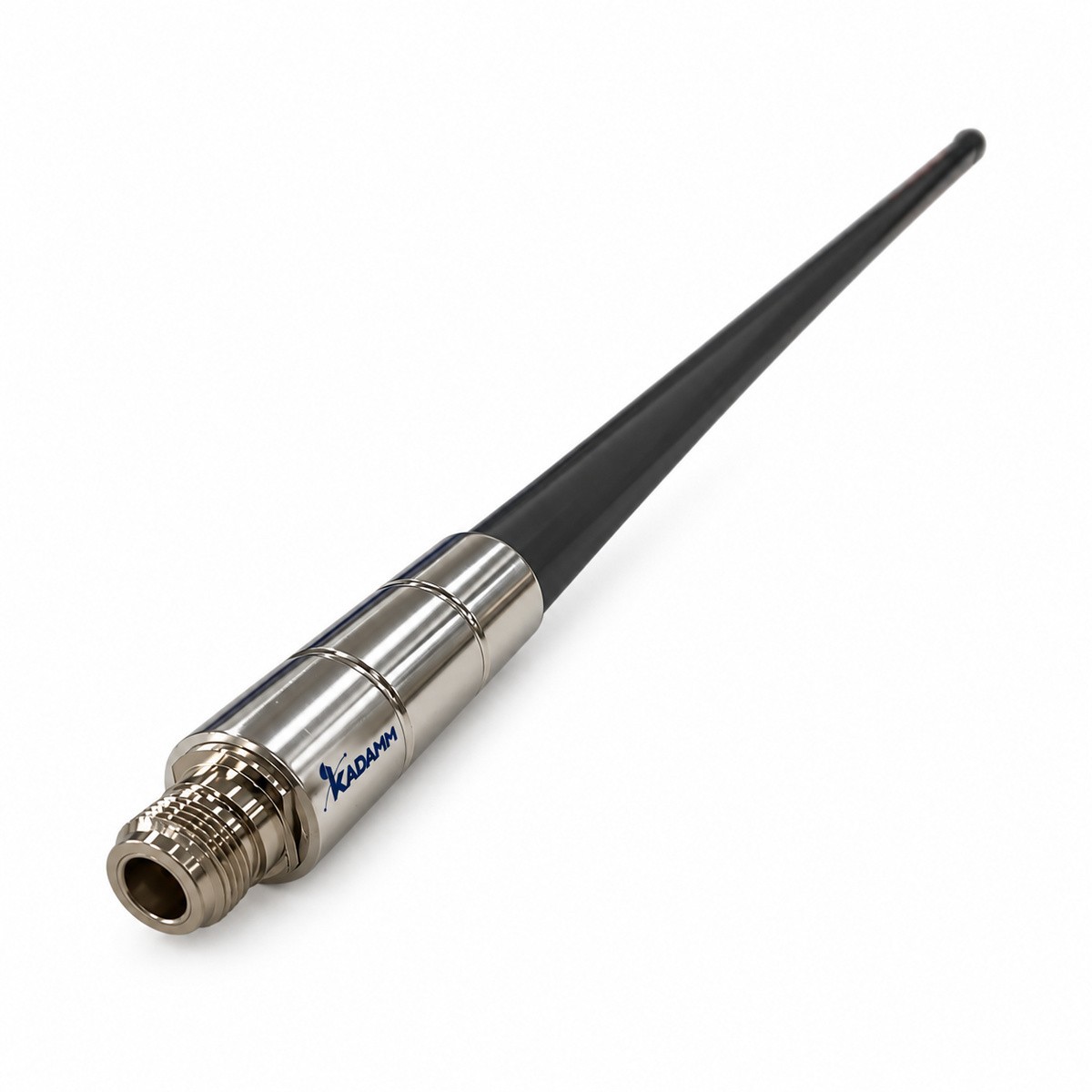

KADAMM AM-600/3800 — антенна для установки на транспорт, полоса 600–3800 МГц. Основные данные: усиление 4–10 дБи; поляризация вертикальная; мощность до до 100 Вт. В карточке 4 исполнения — см. таблицу «Исполнения».
Штыревая антенна на транспорте работает вместе с металлом кузова: крыша под основанием служит противовесом и достраивает излучатель. Поэтому лучшее место — центр металлической крыши, где «земля» одинакова во все стороны и диаграмма получается круговой. Для ориентира: четверть длины волны на 2200 МГц — около 3 см; антенны длиннее четверти волны с согласующей катушкой дают у горизонта больше, чем короткий штырь.
Со стороны фидера: сопротивление 50 Ом; мощность на вход до до 100 Вт. Перемычку и кабель снижения подбирают под тот же разъём и волновое сопротивление; на улице соединение после затяжки герметизируют.
Кабель от антенны прокладывают под обшивкой, без резких изгибов и пережатий дверями; лишнюю длину не сворачивают в тугую бухту рядом с радиостанцией, а укладывают свободной петлёй.
Ключевые особенности
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–3800 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 4–10 дБи (по модели) |
| Поляризация | вертикальная |
| Число портов | 1/6 портов |
| КСВН | по модели |
| Максимальная мощность на порт | до 100 Вт |
| Волновое сопротивление | 50 Ом |
Конструкция
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM AM-600/3800-6 | 600–960 / 1710–3800 | 2,5/5/6 дБи | 6 | вертикальная | уточняйте у менеджера | уточняйте у менеджера | 6 × SMA (вилка) (возможен другой по заказу) | 6 × 3M | 1,4 кгS |
| KADAMM AM-698/3800-4 | 698–3800 | 2/4 | 1 | вертикальная | уточняйте у менеджера | 50 | SMA (вилка) | 168 | уточняйте у менеджера |
| KADAMM AM-700/3600-5M | 700–3600 | 3/5 | 1 | вертикальная | уточняйте у менеджера | 50 | SMA (вилка) | 45 | 0,08 |
| KADAMM AM-2400/2500-10 | 2400–2500 | 10 | 1 | вертикальная | ±1 / — | 100 Вт | N (розетка) | Ø28,8* (960±10) | уточняйте у менеджера |
Параметры, не указанные в таблице, — уточняйте у менеджера.
Поддерживаемые диапазоны 3GPP
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Стандарты и протоколы
Применение
Где применяют KADAMM AM-600/3800: связь и приём в полосе 600–3800 МГц на автомобилях, автобусах, спецтехнике.
Типовые машины — служебный и аварийный транспорт, такси, автобусы, спецтехника, локомотивы и путевые машины; антенну подключают к штатной радиостанции, модему или приёмнику.
Как подобрать
Полоса. Все частоты радиостанции или приёмника — внутри 600–3800 МГц.
Крепление. Магнит — временно; врезное или на болт — постоянно.
Место. Центр металлической крыши, подальше от других антенн.
Комплект поставки
Антенна КАДАММ AM-600/3800 выбранного исполнения, комплект крепления — уточняйте у менеджера.
Сравнение антенн KADAMM

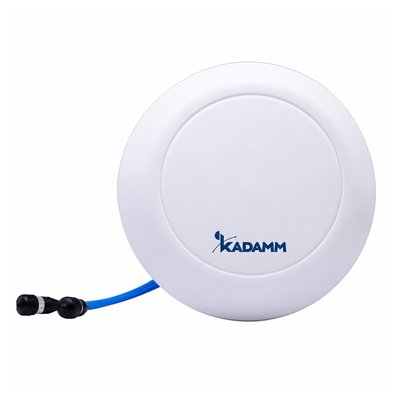

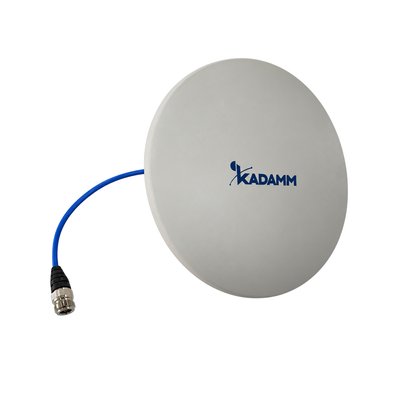

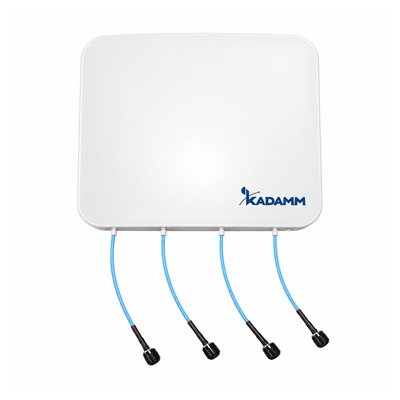

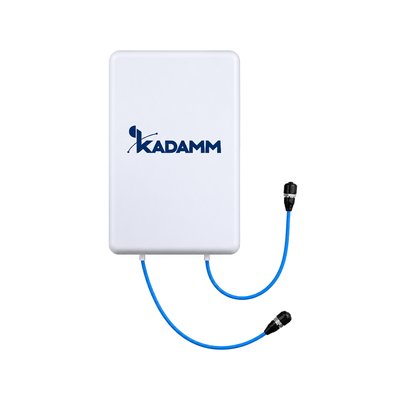

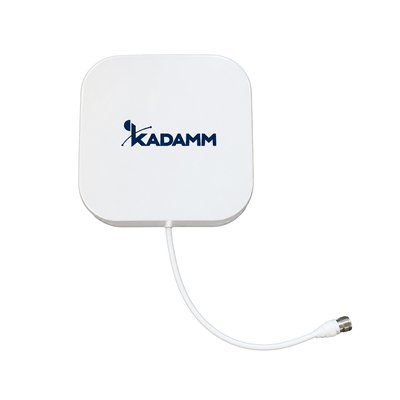

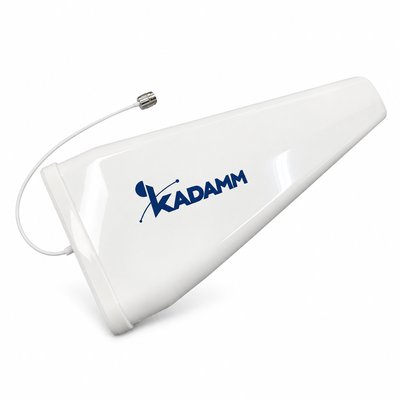

| Параметр | AM-600/3800 | I-ATP-600/4000-S | APXX-600/6000 | I-ATO-600/6000-S | I-ATO-600/6000-M | I-ATP-600/6000-M | ALP-600/6000 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 600–3800 МГц | 600–4000 МГц | 600–6000 МГц | 600–6000 МГц | 600–6000 МГц | 600–6000 МГц | 600–6000 МГц |
| Поляризация | вертикальная | вертикальная | по модели | по модели | по модели | по модели | по модели |
| Коэффициент усиления | 4–10 дБи | 8–9 дБи | 8,5–10,5 дБи | 4–6 дБи | 3–5,5 дБи | 8,5 дБи | 10,5–12 дБи |
| Электрический наклон | — | — | 0 | — | — | — | — |
| Тип | автомобильные и мобильные антенны | внутренние панельные антенны | секторные антенны базовых станций | потолочные всенаправленные антенны | потолочные всенаправленные антенны | внутренние панельные антенны | логопериодические антенны |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Вопросы и ответы
Лучшее место — центр металлической крыши: кузов работает противовесом одинаково во все стороны, и диаграмма получается круговой. На краю крыши, на крышке багажника или на крыле сигнал в одну сторону заметно слабее, чем в другую. Если несколько антенн ставят на одну крышу, высокочастотные размещают дальше от низкочастотных.
Рядом не должно быть других антенн, рейлингов и проблесковых маячков; несколько антенн на одной крыше разносят хотя бы на полметра–метр. Кабель прокладывают под обшивкой, не пережимая его дверями. После установки связь проверяют на ходу в разных направлениях от базовой станции.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 600–3800 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна. По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
После монтажа проверяют КСВН на рабочих частотах прибором или встроенной функцией радиостанции: значение должно быть близко к паспортному. Заметно больший КСВН говорит о плохом контакте основания с кузовом или о повреждённом кабеле. Проверку повторяют после каждой перестановки антенны.
Затем проверяют связь на ходу в разных направлениях от базовой станции. Если в одну сторону связь заметно хуже, антенну переносят ближе к центру крыши или подальше от других антенн и металлических надстроек. Результаты проверки записывают в паспорт установки — это упрощает поиск неисправностей в будущем.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM AM-600/3800, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AM-600/3800 могут уточняться без уведомления.
Поставляем KADAMM AM-600/3800 — автомобильные и мобильные антенны 600–3800 МГц: 4–10 дБи, 4 моделей под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
