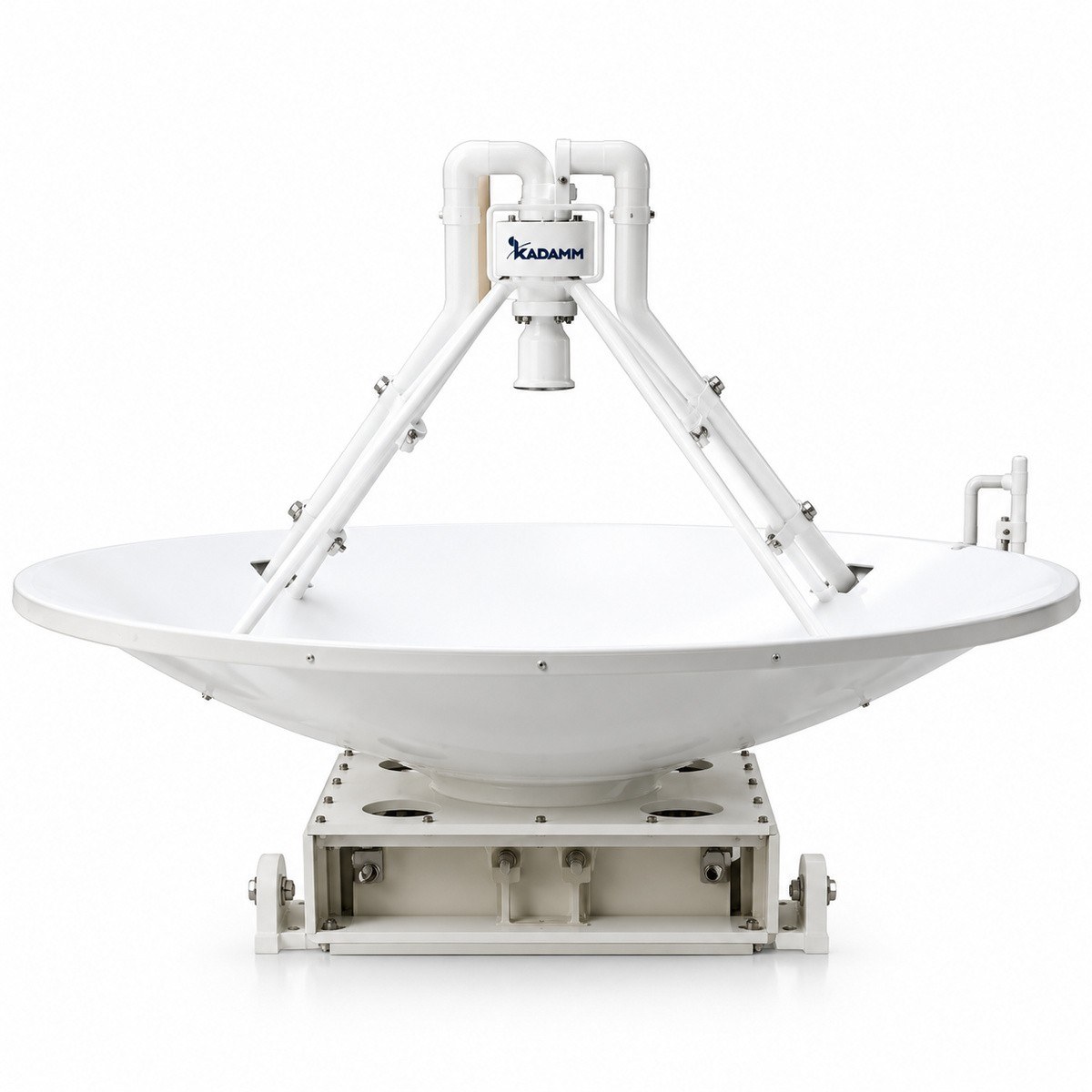

Зеркальные параболические антенны прямофокусные линейной поляризации KADAMM АПР-ПФ-ЛП

Зеркальные параболические антенны прямофокусные линейной поляризации: 18 моделей в диапазоне 960 МГц – 40 ГГц. Зеркальные антенны с высоким коэффициентом усиления и узким лучом.

KADAMM АПР-ПФ-ЛП
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
960 МГц – 40 ГГц
Диапазон частот
18
Моделей в серии
N
Соединитель

Что это за серия

Серия KADAMM АПР-ПФ-ЛП — 18 моделей в диапазоне 960 МГц – 40 ГГц, соединители N, 2,92 мм, SMA. Модели различаются: частоты, ку, диаметр, луч.

В серии KADAMM АПР-ПФ-ЛП — 18 моделей; диаметр, диапазон, коэффициент усиления, ширина луча, уровень боковых лепестков, поляризация и вход — в таблице.

Зеркальная антенна собирает излучение облучателя в узкий луч: коэффициент усиления растёт с диаметром зеркала и частотой.

Ширина луча примерно равна 70·λ/D градусов, а удвоение диаметра прибавляет около 6 дБ усиления. Узкий луч требует жёсткой опоры и точного наведения.

По таблице исполнений KADAMM АПР-ПФ-ЛП: коэффициент усиления от 23 до 32,5 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Прямофокусные зеркальные антенны линейной поляризации. Прямофокусная антенна линейной поляризации — простейшая и самая распространённая зеркальная конструкция. Облучатель на опорах в фокусе, один коаксиальный вход, одна линейная поляризация, заданная ориентацией облучателя. Простота схемы — её главное достоинство: нет контррефлектора, который пришлось бы юстировать, облучатель легко заменить или повернуть для смены поляризации. Недостаток — облучатель и опоры затеняют центр зеркала, а кабель к облучателю проходит через раскрыв. Модели серии различаются диаметром зеркала и диапазоном; обозначение содержит диаметр и границы полосы. В таблице приведены ширина луча и уровень боковых лепестков отдельно в плоскостях E и H. Антенны применяют в радиорелейных линиях, телеметрии, на полигонах как высокоусиленные вспомогательные антенны и в системах радиомониторинга. Опоры облучателя выполнены так, чтобы как можно меньше затенять раскрыв; их рассеяние вносит вклад в боковые лепестки, особенно в плоскостях, где опоры лежат. Поэтому уровни боковых лепестков в таблице приведены раздельно для плоскостей E и H. Масса и парусность определяют крепление: крупное зеркало на мачте испытывает значительную ветровую нагрузку, и опору рассчитывают с запасом.

Конструктивные особенности

Диапазон 960 МГц – 40 ГГцСерия KADAMM АПР-ПФ-ЛП перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka.
18 моделей в серииРазличаются: частоты, ку, диаметр, луч.
КСВН1,5 у всех моделей серии KADAMM АПР-ПФ-ЛП.
Рабочая полоса≤40% у всех моделей серии KADAMM АПР-ПФ-ЛП.

Технические характеристики

Серия в цифрах

ПараметрПо серии
Моделей в серии18
Диапазон частот серии960 МГц – 40 ГГц
Коэффициент усиления23–32,5 дБи
СоединительN (розетка); SMA (розетка); 2,92 (розетка)
Диаметр150–2000 мм
Ширина луча, °3,3–9,5 °

Общие характеристики серии

ПараметрЗначение
КСВН, не более1,5
Рабочая полоса≤40%
Уровень боковых лепестков, плоскость Е, дБ-13
Уровень боковых лепестков, плоскость Н, дБ-15

Исполнения серии

АртикулЧастоты, ГГцКу, дБиСоединительДиаметр, ммЛуч, °
KADAMM АПР-0,15-26500/40000-Л26,5-40,0≥292,92 (розетка)150≤4,8
KADAMM АПР-0,2-17600/26700-Л17,6-26,7≥282,92 (розетка)200≤5,3
KADAMM АПР-0,2-21700/33000-Л21,7-33,0≥29,52,92 (розетка)200≤4,5
KADAMM АПР-0,3-14500/22000-Л14,5-22,0≥30SMA (розетка)300≤4
KADAMM АПР-0,4-11900/18000-Л11,9-18,0≥30,5SMA (розетка)400≤4
KADAMM АПР-0,6-6570/9990-Л6,57-9,99≥29N (розетка)600≤4,8
KADAMM АПР-0,6-8200/12400-Л8,20-12,40≥31N (розетка)600≤3,8
KADAMM АПР-0,6-9840/15000-Л9,84-15,0≥32,5N (розетка)600≤3,3
KADAMM АПР-0,8-5380/8170-Л5,38-8,17≥29,5N (розетка)800≤4,5
KADAMM АПР-1,2-3220/4900-Л3,22-4,90≥28,5N (розетка)1200≤5
KADAMM АПР-1,2-3940/5990-Л3,94-5,99≥30N (розетка)1200≤4
KADAMM АПР-1,5-1720/2610-Л1,72-2,61≥23,5N (розетка)1500≤8,5
KADAMM АПР-1,5-2170/3300-Л2,17-3,30≥27N (розетка)1500≤5,5
KADAMM АПР-1,5-2600/3950-Л2,60-3,95≥29N (розетка)1500≤4,8
KADAMM АПР-1-4640/7050-Л4,64-7,05≥30N (розетка)1000≤4
KADAMM АПР-2-1130/1730-Л1,13-1,73≥24N (розетка)2000≤8
KADAMM АПР-2-1450/2200-Л1,45-2,20≥26N (розетка)2000≤6,5
KADAMM АПР-2-960/1460-Л0,96-1,46≥23N (розетка)2000≤9,5

При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочая полоса облучателя. В серии: 0,96–40 ГГц.
Диаметр, ммДиаметр зеркала: определяет усиление и ширину луча. В серии: 150–2000 мм.
Коэффициент усиления, дБиУсиление антенны; растёт с диаметром и частотой. В серии: 23–32,5 дБ.
Ширина луча, °Ширина главного лепестка по половинной мощности. В серии: 3,3–9,5 °.
СоединительТип входа облучателя. В серии: N (розетка); SMA (розетка); 2,92 (розетка).

Нормативная база и термины

✓
ГОСТ 24375-80 — радиосвязь: термины и определения, в том числе параметры антенн
✓
ГОСТ 18238-72 — линии передачи СВЧ: прямоугольный и круглый волновод, термины
✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: вилка и розетка; соединители серии KADAMM АПР-ПФ-ЛП — N, 2,92 мм, SMA

Комплект поставки

Комплект поставки модели серии KADAMM АПР-ПФ-ЛП: антенна, паспорт изделия.

Где применяется

Радиолокация, радиорелейная и спутниковая связь, радиомониторинг, протяжённые измерительные трассы.

Как подобрать под объект

Параметр выбораЧто учесть
ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 960 МГц – 40 ГГц.
ДиаметрПо требуемому усилению и допустимой ширине луча.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM АПР-ПФ-ЛП: коэффициент усиления, дБи, не менее — от 32,5 у KADAMM АПР-0,6-9840/15000-Л до 23 у KADAMM АПР-2-960/1460-Л.

Часто задаваемые вопросы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Повернуть облучатель в держателе на четверть оборота.

Диаметр зеркала и границы рабочей полосы.

Сказывается затенение опорами облучателя и различие освещения зеркала в плоскостях E и H.

Серия KADAMM АПР-ПФ-ЛП перекрывает 960 МГц – 40 ГГц: KADAMM АПР-2-960/1460-Л — 0,96-1,46; KADAMM АПР-2-1130/1730-Л — 1,13-1,73; KADAMM АПР-2-1450/2200-Л — 1,45-2,20; KADAMM АПР-1,5-1720/2610-Л — 1,72-2,61; KADAMM АПР-1,5-2170/3300-Л — 2,17-3,30; KADAMM АПР-1,5-2600/3950-Л — 2,60-3,95; KADAMM АПР-1,2-3220/4900-Л — 3,22-4,90; KADAMM АПР-1,2-3940/5990-Л — 3,94-5,99; ещё 10 в таблице исполнений.

Соединители серии KADAMM АПР-ПФ-ЛП — N, 2,92 мм, SMA; по моделям: KADAMM АПР-2-960/1460-Л — N (розетка); KADAMM АПР-2-1130/1730-Л — N (розетка); KADAMM АПР-2-1450/2200-Л — N (розетка); KADAMM АПР-1,5-1720/2610-Л — N (розетка); KADAMM АПР-1,5-2170/3300-Л — N (розетка); KADAMM АПР-1,5-2600/3950-Л — N (розетка); ещё 12 в таблице исполнений.

У всех 18 моделей серии KADAMM АПР-ПФ-ЛП: КСВН — 1,5; Рабочая полоса — ≤40%; Уровень боковых лепестков, плоскость Е, дБ — -13; Уровень боковых лепестков, плоскость Н, дБ — -15.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Подберём модель под ваш тракт. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АПР-ПФ-ЛП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АПР-ПФ-ЛП могут уточняться без уведомления.
