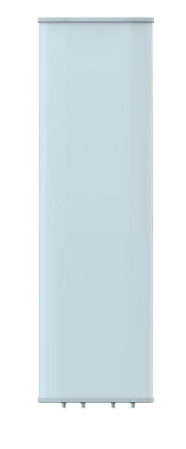

Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 694–960 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM K802709017 — 2×694–960 МГц, 4 порта, длина 2580 мм, масса 30 кг, усиление 17 дБи. От ближайшей модели KADAMM K802709017v01 отличается так: другой набор диапазонов: 2×694–960 МГц против 2×690–960 МГц; корпус длиннее на 600 мм (2580 против 1980 мм).
Коротко о KADAMM K802709017: ширина ДН 65°, портов — 4. У KADAMM K802709017 полоса 694–960 МГц и усиление 17 дБи, у KADAMM K802709018 — 690–960 МГц и 17,7 дБи. Полоса KADAMM K802709017 целиком лежит внутри полосы KADAMM K802709018.
KADAMM K802709017 — панель для сектора базовой станции сотовой сети, полосы 2×694–960 МГц. Главное в цифрах: 2 системы излучателей; 4 входа; горизонтальный луч 65°; усиление до 17 дБи; наклон луча 0–10° с дистанционным управлением.
Устроена панель как набор вертикальных столбцов излучателей над металлическим рефлектором под общим кожухом из стеклопластика. Рефлектор разворачивает излучение вперёд: мощность идёт в свой сектор, тыл и соседние направления почти не засвечиваются. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2580 мм вертикальный луч составляет 8,8 ± 0,6°. Столбцы разных диапазонов независимы друг от друга: каждая из 2 систем имеет свои входы, которые можно подключить к разным радиомодулям или даже передать разным операторам.
В каждом излучателе два диполя, развёрнутые на +45° и −45° соответственно. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 17–20 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 4 — это 2 системы по две поляризации. Системы разных диапазонов развязаны на 26 дБ, так что соседние радиомодули друг другу не мешают.
Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 23–24 дБ — в тыл уходит примерно в 200 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15–16 дБ — меньше перелёта сигнала в дальние соты.
Вертикальный луч всего 8,8 ± 0,6°, и зону обслуживания определяет наклон. Методика простая: к углу на край соты, равному арктангенсу отношения высоты подвеса к радиусу, добавляют половину ширины луча по вертикали. На мачте 40 м при радиусе соты 2 км выходит примерно 5,5°. Электрический наклон 0–10°: луч опускается целиком за счёт фазового сдвига между излучателями, форма сектора сохраняется; RET работает по AISG 2.0 / 3GPP TS 25.461. Механический наклон 0–8° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.
Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. По постоянному току излучатели соединены с землёй, поэтому статика стекает на опору.
Корпус и крепление: высота × ширина × глубина 2580 × 446 × 198 мм, масса 30 кг и 7,3 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 250 км/ч. На скорости ветра 150 км/ч нагрузка равна 820 / 275 / 1125 Н (фронт / бок / тыл); фронтальные около 84 кгс через кронштейн и трубу приходят на опору вместе с изгибающим моментом.
Диаграммы направленности KADAMM K802709017 в полосах 694–803 / 790–862 МГц, 824–894 МГц, 880–960 МГц — нормированные, в полярных координатах.
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×694–960 МГц | |||
| Усиление при среднем наклоне, дБи | 15,5 | 16,1 | 16,3 | 17 |
| Усиление во всём диапазоне наклонов, дБи | 15,3 ± 0,5 | 16 ± 0,5 | 16,2 ± 0,5 | 16,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 5° | 65 ± 4° | 64 ± 4° | 63 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,6° | 8,0 ± 0,6° | 7,8 ± 0,3° | 7,5 ± 0,2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >23 | >24 | >24 | >24 |
| Поляризационная развязка (кроссполяризационная), дБ | >17 | >19 | >20 | >20 |
| Подавление первого бокового лепестка, дБ | >15 | >15 | >16 | >16 |
| Поляризация | ±45° | |||
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 446 × 198 мм |
| Размеры упаковки | 2830 × 515 × 250 мм |
| Масса антенны | 30 кг |
| Масса монтажного комплекта | 7,3 кг |
| Масса в упаковке | 45 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 820 / 275 / 1125 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Указаны только те диапазоны 3GPP (TS 36.101, TS 38.101-1), чьи полосы UL и DL целиком попадают в полосы антенны.
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8). На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.
С лучом 65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
Многосистемная панель упрощает модернизацию сайта: вместо двух–трёх старых антенн — одна, опора разгружается по месту и ветру, а радиомодули разных диапазонов или операторов получают свои входы.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×694–960 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. Входов — 4; радиомодуль на два тракта (2T2R) подключают к паре входов ±45° одной системы.
Ширина луча. Ширина 65° выбирается по схеме секторизации сайта: 65° — для трёх секторов, 33° — для шести либо для вытянутой зоны, 90° — для широкого сектора малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (8,8 ± 0,6°) и сравните с наклоном панели — 0–10°.
Тракт. Мощность на вход — до 400 Вт. IM3 всей линии будет низкой, только если перемычки и разъёмы того же класса.
Опора. Труба Ø50–Ø115 мм и кронштейн должны держать 30 кг и ветер 820 / 275 / 1125 Н.
Антенна KADAMM K802709017, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K802709017 | K802709016 | K802709018 | K802709018s | K802709015 | K802702718 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×694–960 МГц | 2×694–960 МГц | 2×690–960 МГц | 2×698–960 МГц | 2×694–960 МГц | 698–960 / 1710–2690 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 65° | 33° | 65° | 65°/65° |
| Коэффициент усиления | 17 дБи | 15,8 дБи | 17,7 дБи | 18,2 дБи | 14,5 дБи | 18,1 дБи |
| Электрический наклон | 0–10°, RET | 2–12°, RET | 0–10°, RET | 0–8°, RET | 2–16°, RET | 2–15° / 2–12°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 4 входа, это 2 системы излучателей. Двухтрактный радиомодуль подключают к паре входов ±45° одной системы: 2T2R (MIMO 2×2) или разнесение по поляризации на приёме. Если на одну систему приходятся два однотрактных модуля одного диапазона, их подключают через комбайнер с учётом его потерь.
Модуль каждого диапазона занимает свою систему — развязка между системами не менее 26 дБ. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. Пришлите перечень радиомодулей на сектор — подберём модель с нужным числом входов.
Верхний край луча по уровню −3 дБ направляют на границу соты. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (8,8 ± 0,6°): мачта 40 м и радиус 2 км дают около 5,5°, крыша 25 м и радиус 800 м — около 6,2°.
Электрический наклон панели составляет 0–10°, что достаточно для типовых высот подвеса. Угол рассчитывают для каждого сектора отдельно, поскольку высоты и радиусы у секторов обычно различаются.
Да. Наклоном управляет привод RET (AISG 2.0 / 3GPP TS 25.461): команда идёт от базовой станции или из системы управления сетью, угол меняют без подъёма на опору и без остановки сектора. Это полезно при оптимизации сети, при вводе соседних сайтов и при сезонных изменениях нагрузки.
Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. Механический наклон кронштейна тогда выставляют один раз при монтаже.
Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Когда такие продукты попадают в приёмный канал, шум сектора растёт, а чувствительность падает.
Это важно, если через антенну идут мощные несущие разных диапазонов или операторов. Без перемычек и разъёмов того же класса, затянутых моментным ключом и загерметизированных, малая интермодуляция панели не сохраняется в линии.
Без крепежа панель весит 30 кг, монтажный комплект — 7,3 кг. Ветровая нагрузка при 150 км/ч — 820 / 275 / 1125 Н (фронт / бок / тыл), фронтальная — около 84 кгс. Вместе с высотой подвеса и числом панелей и кабелей на опоре эти цифры служат исходными данными для расчёта трубостойки или мачты на прочность и прогиб с запасом на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Изгиб опоры считают со всеми антеннами, радиомодулями и кабелями; фидеры крепят хомутами, разгружая разъёмы, а панель и опору заземляют по проекту.
Количество определяется числом секторов, заложенных в схему сайта. С лучом 65° типично размещают три панели — их сектора сходятся по краям, и пространство вокруг опоры покрывается без провалов. У каждой панели свой сектор и свои радиомодули; ёмкость сайта распределяется по секторам.
Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели.
Артикул для заказа — KADAMM K802709017, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K802709017 могут уточняться без уведомления.
Поставляем KADAMM K802709017 — секторная антенна 694–960 МГц, 2 системы излучателей, 17 дБи, 4 порта, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
