Двухдиапазонная секторная панельная антенна базовых станций 806–960 и 1710–2700 МГц с кросс-поляризацией ±45°, 4 порта N, 14 дБи в обоих диапазонах, электрический наклон 0°.

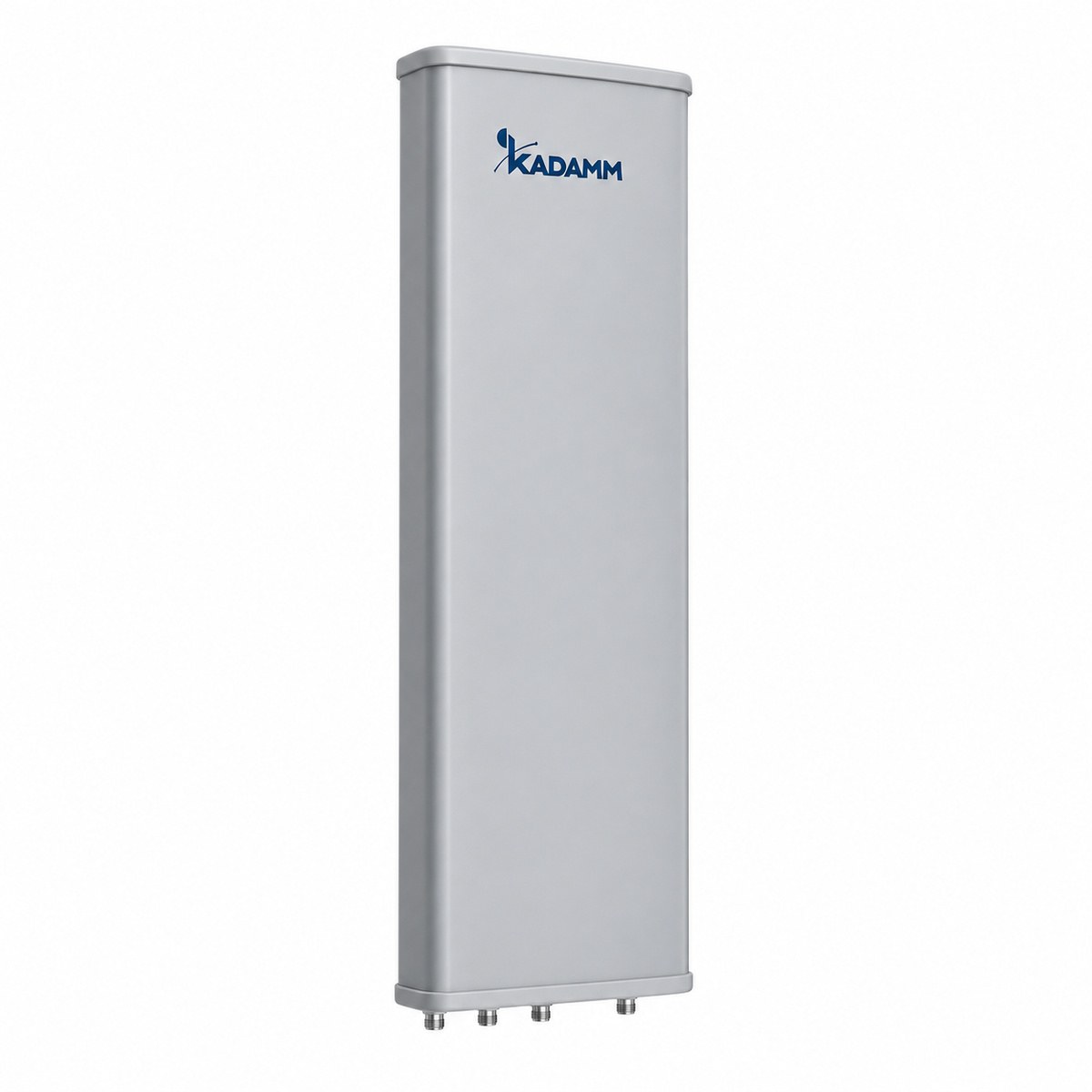

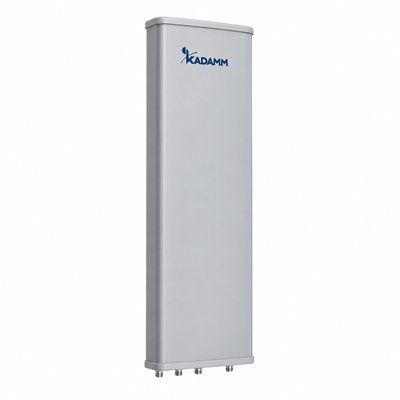

KADAMM APXX-0827-1465 — панель для сектора базовой станции сотовой сети, полосы 806–960 / 1710–2700 МГц. Главное в цифрах: 2 системы излучателей; 4 входа; горизонтальный луч 65° / 60°; усиление до 14 дБи.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (пластик или стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1350 мм вертикальный луч составляет 13 ± 2°. Столбцы разных диапазонов работают независимо: у каждой из 2 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.
Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом, и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 4 — это 2 системы по две поляризации.
Форма диаграммы: ширина луча по горизонтали 65° / 60° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 25 дБ — в тыл уходит примерно в 316 раз меньше мощности, чем в главный лепесток.
По вертикали луч узкий — 13 ± 2°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 7,6°. Электрический наклон фиксирован (0°), поэтому угол выставляют кронштейном при монтаже. Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.
Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 100 Вт; разъёмы — 4 × розетка N.
Корпус и крепление: высота × ширина × глубина 1350 × 425 × 135 мм, масса 10,5 кг и 5,9 кг монтажного комплекта, диаметр трубы Ø80–Ø114 мм, рабочая температура −40…+60 °C, предельный ветер 55 м/с. Масса и площадь панели — исходные данные для расчёта кронштейна и опоры.
| Параметр | 806–960 МГц | 1710–2700 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 14 ± 0,5 | 14 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 60 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13 ± 2° | 12 ± 2° |
| Электрический наклон | 0° | |
| КСВН | ≤1,5 | |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризация | ±45° | |
| Развязка между входами, дБ | уточняйте у менеджера | |
| Интермодуляция IM3 | не нормируется — уточняйте у менеджера | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 100 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1350 × 425 × 135 мм |
| Размеры упаковки | 1625 × 490 × 240 мм |
| Масса антенны | 10,5 кг |
| Масса монтажного комплекта | 5,9 кг |
| Механический наклон | 0–10° |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | пластик или стеклопластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø80–Ø114 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
С лучом 65° / 60° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 806–960 / 1710–2700 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 4 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. 65° / 60° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (13 ± 2°) и сравните с наклоном панели — 0°.
Тракт. Мощность на вход — до 100 Вт.
Опора. Кронштейн и труба Ø80–Ø114 мм — под массу 10,5 кг и ветровую нагрузку.
Антенна КАДАММ APXX-0827-1465, монтажный комплект на трубу Ø80–Ø114 мм.
| Параметр | APXX-0827-1465 | APXX-0822-1765 | APXX-0922-1765 | APXX-0727-1868IR | APXX-0727-1865IR | APXX-0708-1670IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 806–960 / 1710–2700 МГц | 820–960 / 1710–2170 МГц | 880–960 / 1710–2170 МГц | 698–960 / 1710–2690 МГц | 698–960 / 1710–2690 МГц | 2×703–803 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° / 60° | — | — | 65° | 65° | 65° |
| Коэффициент усиления | 14 дБи | 16,9 дБи | 17 дБи | 17,5 дБи | 17,5 дБи | 15,5 дБи |
| Электрический наклон | 0°, фикс. | 0–10°, фикс. | 0–14 0–10°, фикс. | 2–10° / 2–12°, фикс. | 2–12°, фикс. | 2–12°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 4 входа, это 2 системы излучателей. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.
Модуль каждого диапазона занимает свою систему. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.
Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (13 ± 2°): для мачты 40 м и радиуса 2 км — около 7,6°, для крыши 25 м и радиуса 800 м — около 8,3°.
Электрический наклон фиксирован (0°), недостающий угол добирают кронштейном — до 0–10°. Окончательный угол уточняют по модели радиопокрытия и контрольным замерам после запуска; пришлите высоты, азимуты и радиусы секторов — посчитаем наклоны для вашего сайта. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Электрический наклон у панели не регулируется (0°), поэтому направление задают при монтаже: азимут — поворотом кронштейна, угол места — механическим наклоном в пределах 0–10°. Для малой соты и простой площадки этого достаточно: точной подстройки после запуска обычно не требуется.
Перед монтажом определите, где должен заканчиваться сектор, и выставьте кронштейн так, чтобы край луча приходился на границу обслуживаемой площадки. Если площадка или окружение меняются, угол переставляют, ослабив узел кронштейна. Пришлите план площадки и высоту установки — подскажем азимут и угол.
Собственная масса панели — 10,5 кг, монтажного комплекта — 5,9 кг. Ветровую нагрузку считают по площади фронтальной стороны панели. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн рассчитан на трубу Ø80–Ø114 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.
Столько, сколько секторов в схеме сайта. При луче 65° / 60° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.
Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели. Пришлите карту площадки и требования к ёмкости — подберём схему секторизации и модели панелей KADAMM под неё, а также проверим, хватит ли места на опоре.
Артикул для заказа — KADAMM APXX-0827-1465, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-0827-1465 могут уточняться без уведомления.
Поставляем KADAMM APXX-0827-1465 — секторная антенна базовой станции 806–960 / 1710–2700 МГц, 14 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
