Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM APXX-1727-1867IR — 2×1710–2690 МГц, 4 порта, длина 1365 мм, масса 14 кг, усиление 18 дБи. От ближайшей модели KADAMM K17272133v2 отличается так: легче на 5,6 кг (14 против 19,6 кг); усиление ниже на 2,5 дБ в диапазоне 1710–2690 МГц (18 против 20,5 дБи).

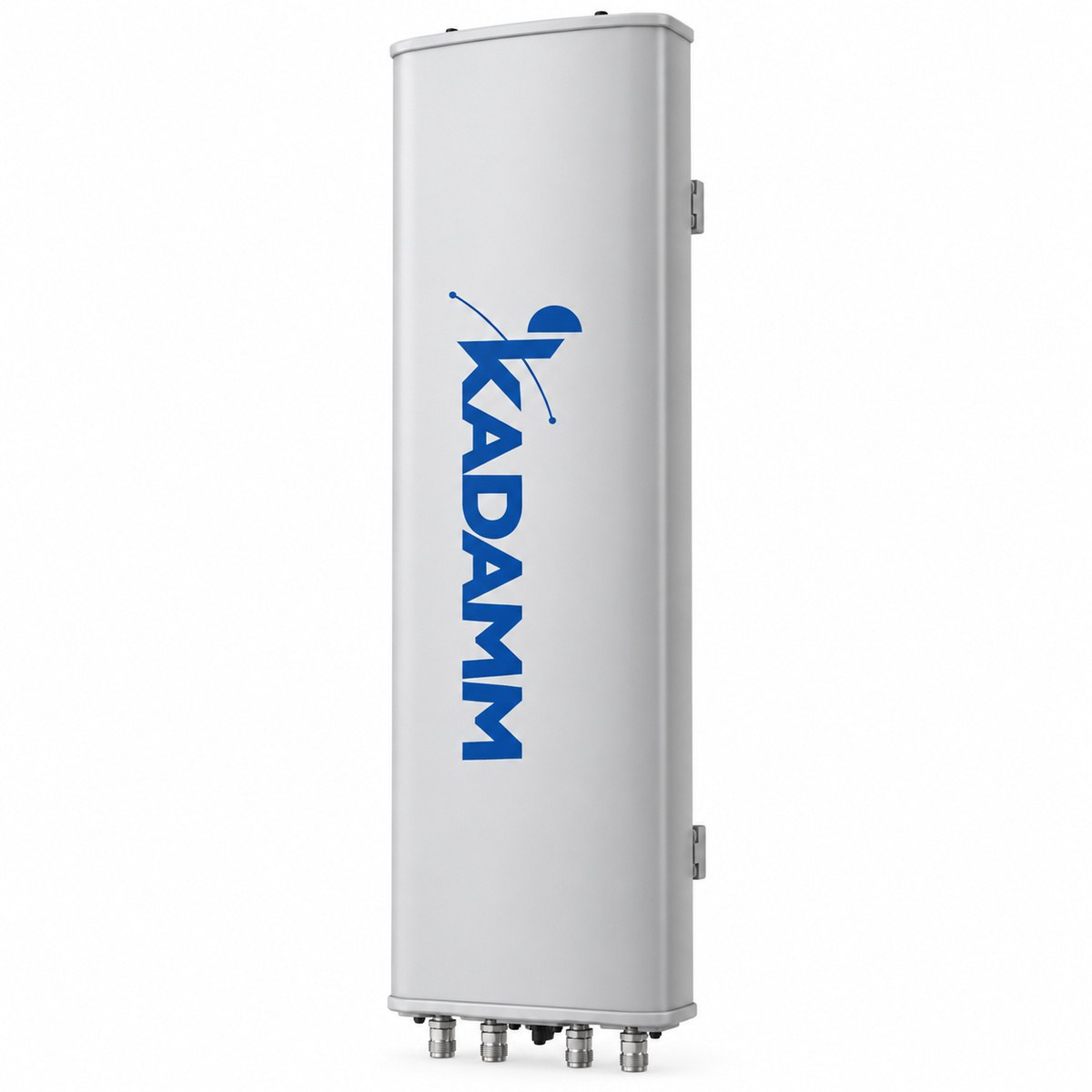

Антенна КАДАММ APXX-1727-1867IR — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с двумя независимыми излучающими системами 1710–2690 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Коэффициент усиления 17–18 дБи по поддиапазонам при высоте полотна 1365 мм, ширина луча в вертикальной плоскости 5,5–7,8°. КСВН не более 1,5.

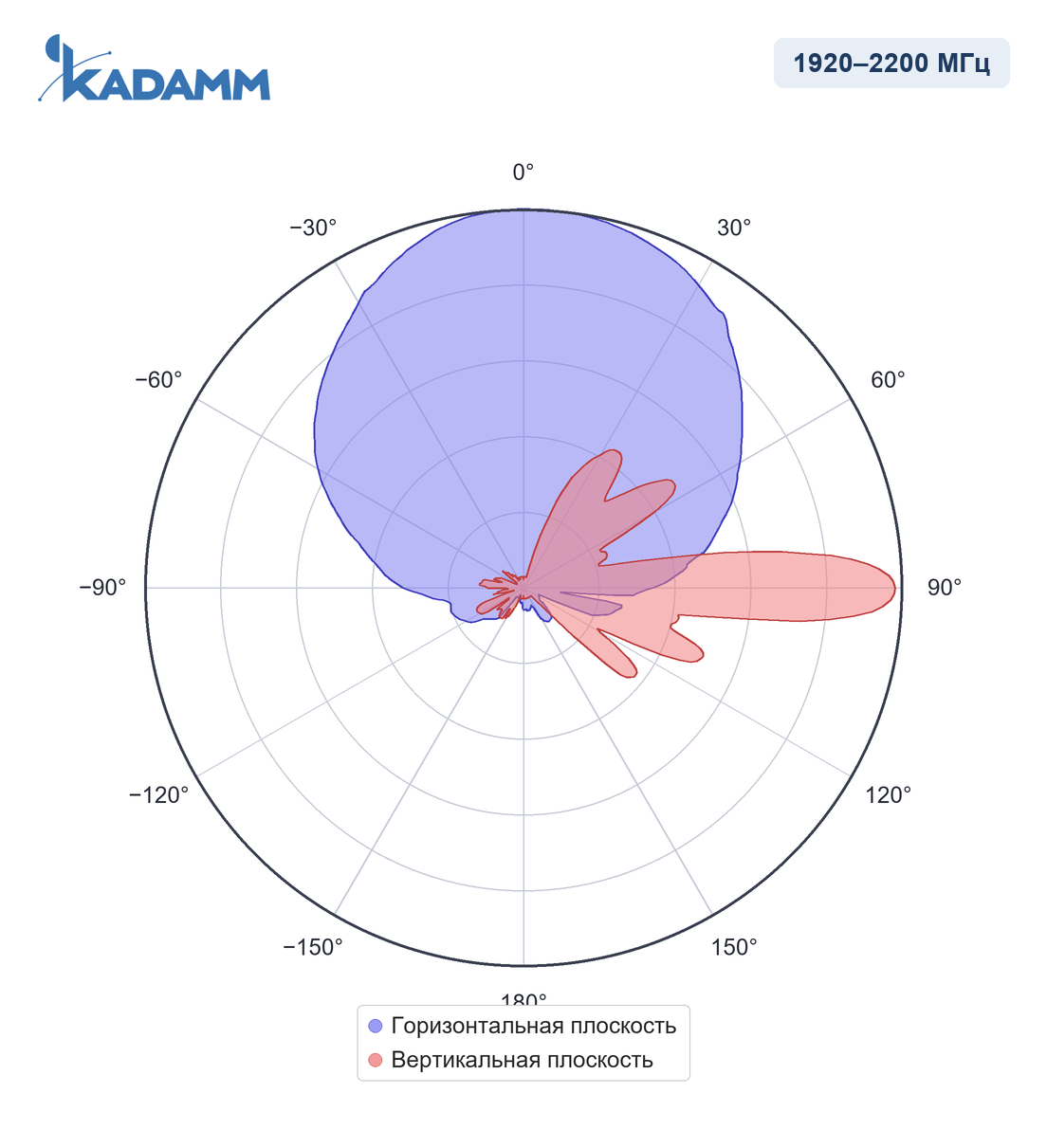

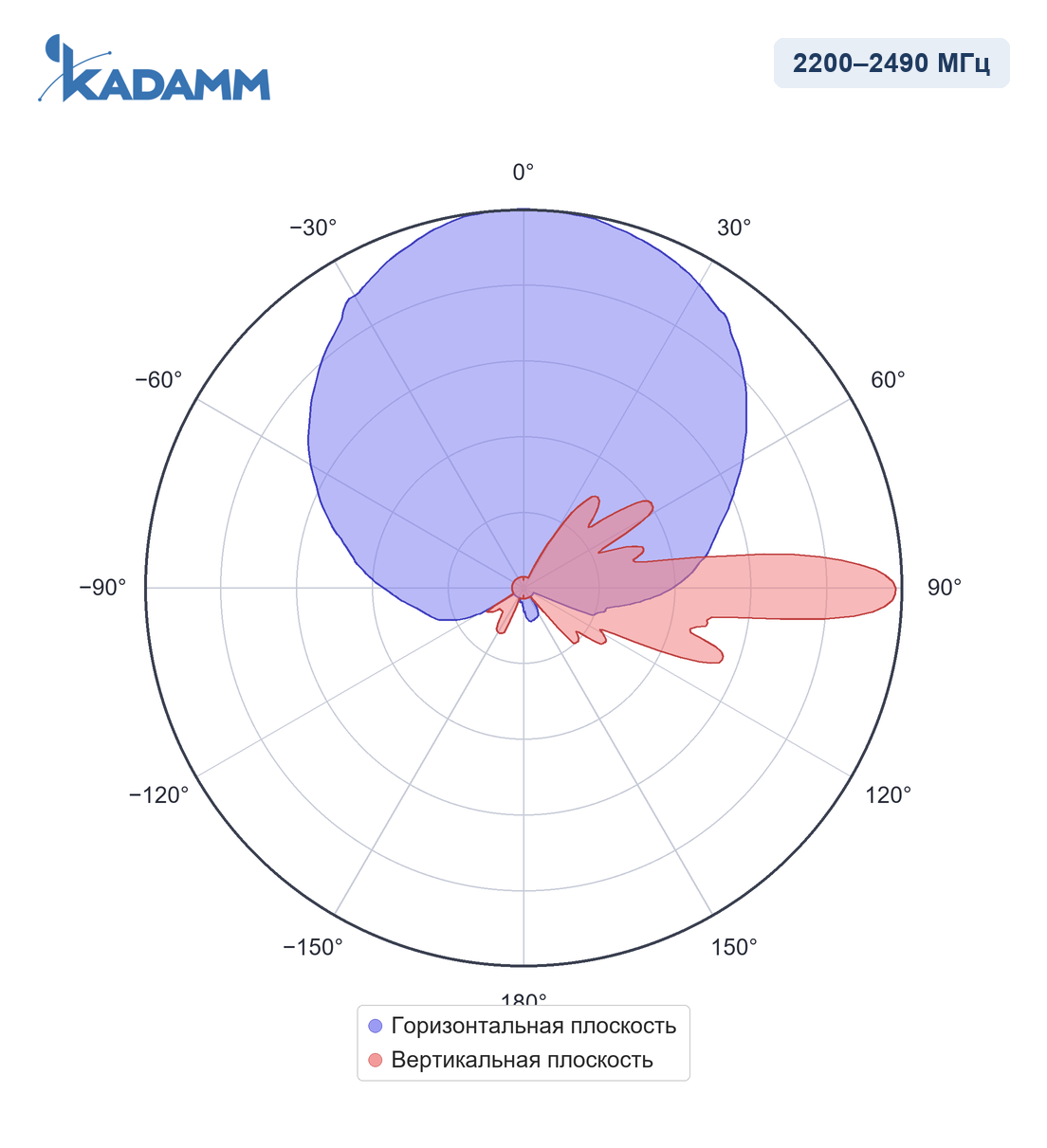

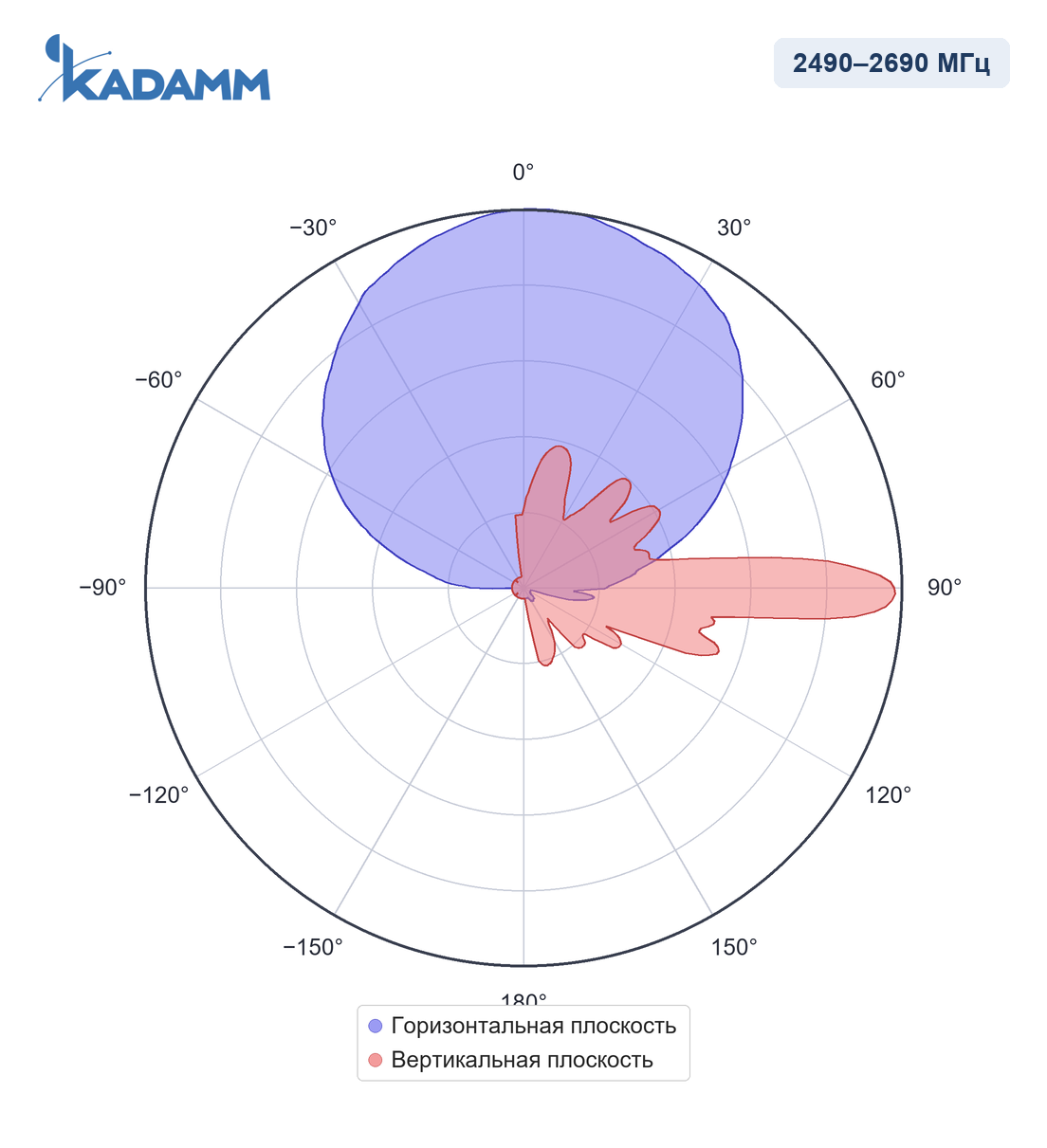

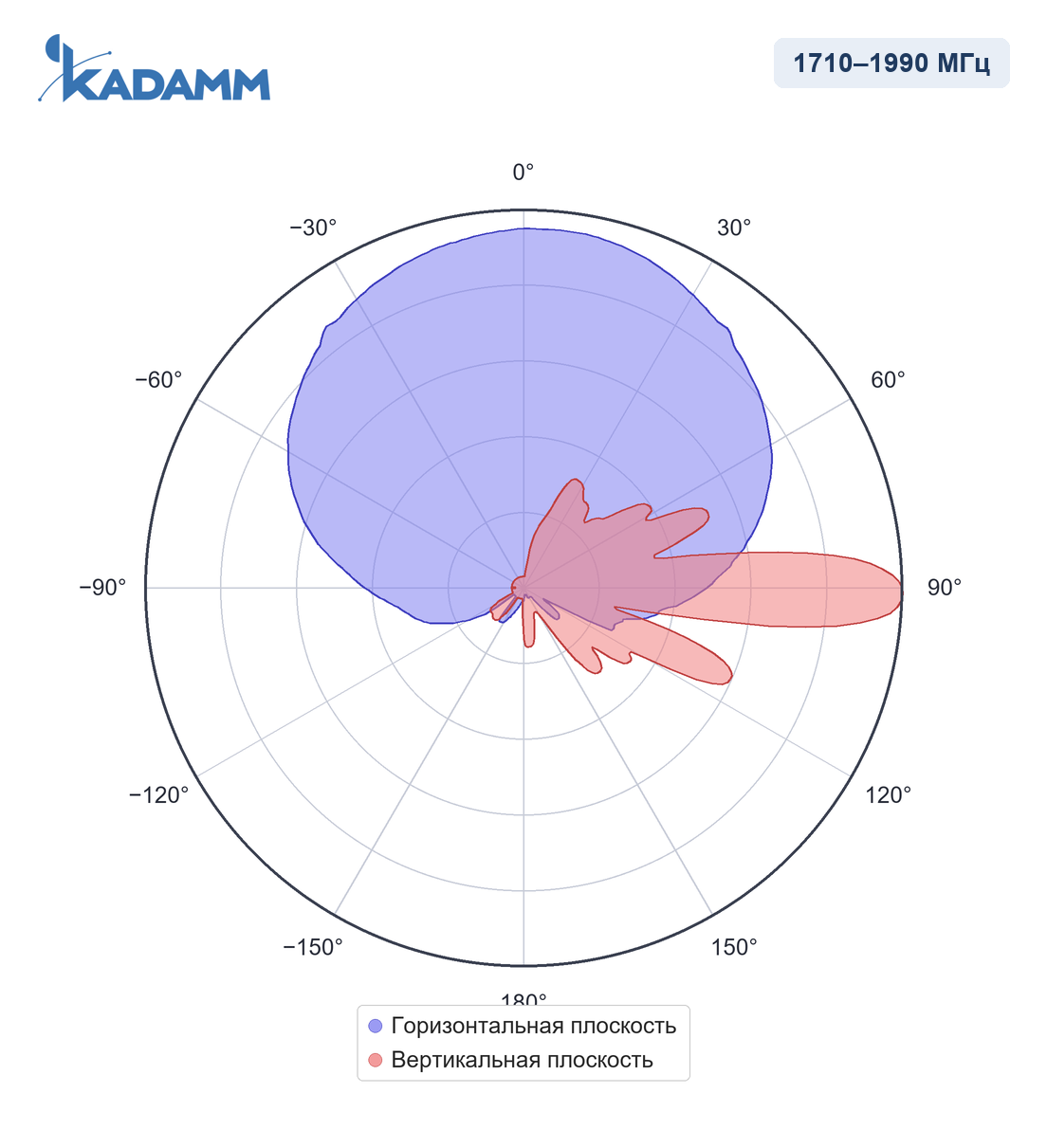

Диаграммы направленности KADAMM APXX-1727-1867IR в полосах 1710–1990 МГц, 1920–2200 МГц, 2200–2490 МГц, 2490–2690 МГц — нормированные, в полярных координатах.
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | ||||
| Коэффициент усиления, дБи | 17 ± 0,5 | 17,3 ± 0,5 | 17,5 ± 0,5 | 17,8 ± 0,5 | 18 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 65 ± 6° | 62 ± 6° | 60 ± 6° | 57 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8° | 7,2° | 6,5° | 5,8° | 5,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥27 | ≥27 | ≥30 | ≥30 | ≥30 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | ≤1,5 | ||||
| Развязка между входами, дБ | ≥26 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 200 Вт | ||||
| Блок RET | KRCU20D-2 | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1365 × 320 × 140 мм |
| Масса антенны | 14() кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 336 / 178 / 382 Н |
| Материал радома | Стеклопластик |
| Механический наклон | 0–15° |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-1727-1867IR работает в полосах 1710–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Луч 65° в горизонтальной плоскости — трёхсекторная площадка; электрический наклон 2–12° регулируется дистанционно (RET).
Антенна КАДАММ APXX-1727-1867IR, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXX-1727-1867IR | APXX-1727-1768 | APXX-1727-2140IR | APXX-1727-1468 | APXXB-1727-1365 | APXX-1727-1270 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×1710–2690 МГц | 2×1710–2690 МГц | 2×1695–2690 МГц | 2×1695–2690 МГц | 1695–2690 МГц | 2×1710–2690 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | ±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 32° | 68° | 65° | 68° |
| Коэффициент усиления | 18 дБи | 17,4 дБи | 21 дБи | 13,5 дБи | 13,5 дБи | 12 дБи |
| Электрический наклон | 2–12°, RET | 0–12°, фикс. | 2–12°, фикс. | 0°, фикс. | 0°, фикс. | 0°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-1727-1867IR — 1710–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-1727-1867IR — 4 × розетка 4.3-10 (IEC 61169-54); поляризация — 2×±45°.
У KADAMM APXX-1727-1867IR крепление на трубу Ø50–Ø115 мм, размеры 1365 × 320 × 140 мм, масса 14() кг.
Электрический наклон KADAMM APXX-1727-1867IR — 2–12° — задаётся блоком RET по AISG; механический наклон 0–15° — кронштейном.
Артикул для заказа — KADAMM APXX-1727-1867IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-1727-1867IR могут уточняться без уведомления.
