Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 1695–2690 МГц и кросс-поляризацией ±45°. Электрический наклон регулируется в пределах 2–12°.
Коротко: KADAMM APXX-1727-2140IR — 2×1695–2690 МГц, 4 порта, длина 1400 мм, масса 19,5 кг, усиление 21 дБи. От ближайшей модели KADAMM APXX-1727-1468 отличается так: корпус длиннее на 1005 мм (1400 против 395 мм); тяжелее на 15 кг (19,5 против 4,5 кг).

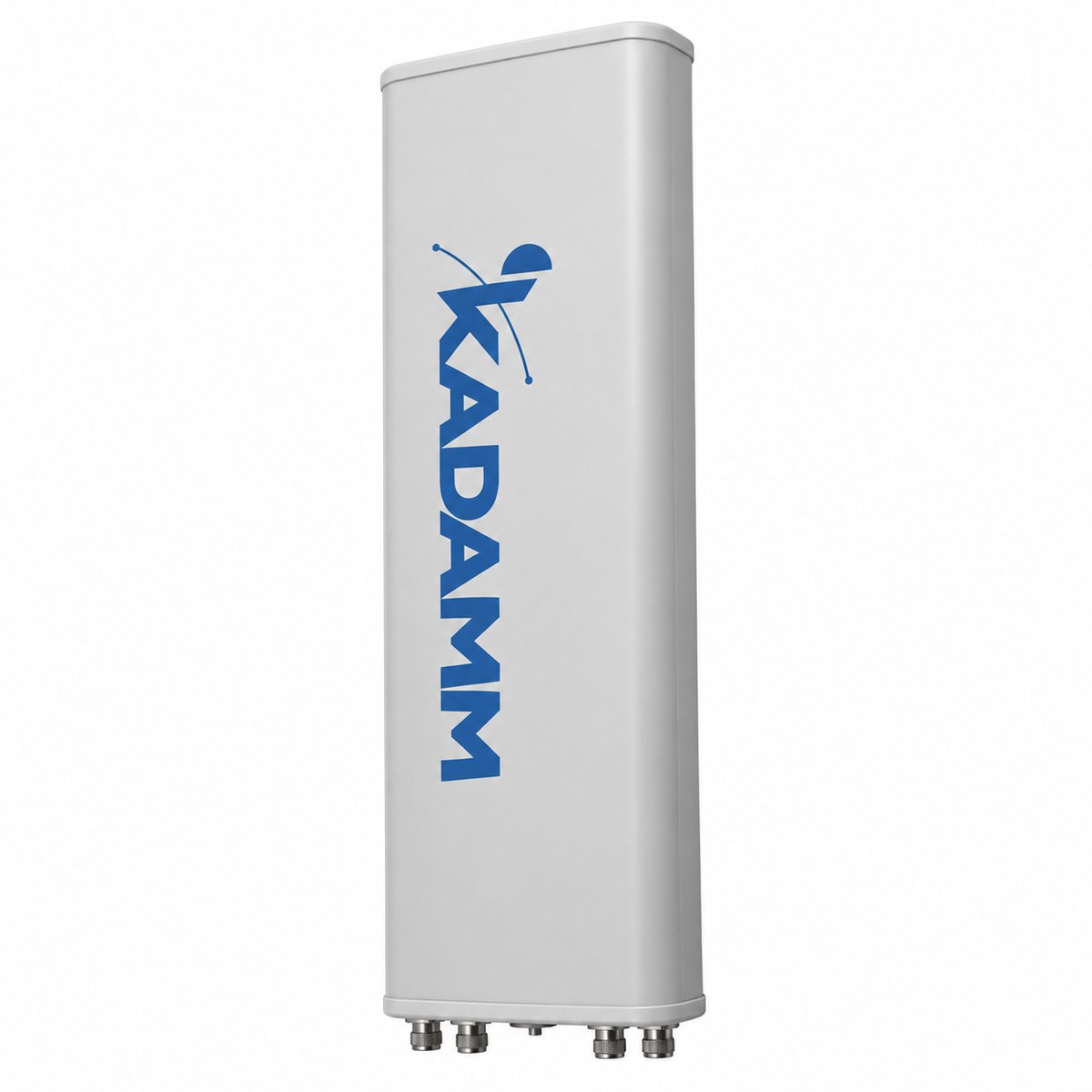

Антенна КАДАММ APXX-1727-2140IR — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с двумя независимыми излучающими системами 1695–2690 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Коэффициент усиления 19,6–21 дБи по поддиапазонам при высоте полотна 1400 мм, ширина луча в вертикальной плоскости 5,5–7,8°. Электрический наклон регулируется в пределах 2–12°, способ регулировки уточняйте у менеджера; механический наклон 0–15°. КСВН не более 1,5.

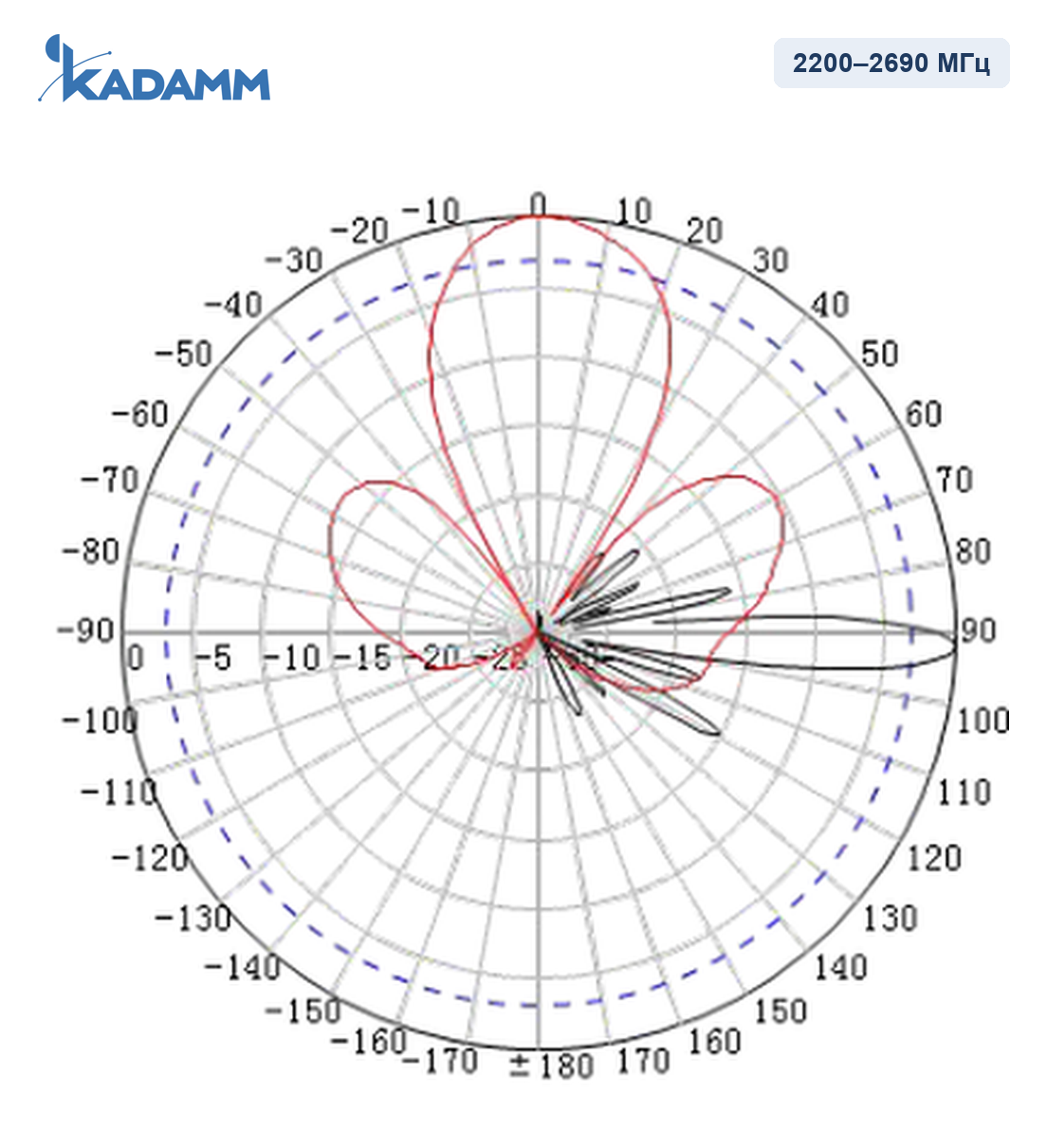

Диаграммы направленности KADAMM APXX-1727-2140IR в полосах 1695–2200 МГц, 2200–2690 МГц — нормированные, в полярных координатах.
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2200 МГц | 2170–2500 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 2×1695–2690 МГц | ||||
| Коэффициент усиления, дБи | 19,6 | 20,5 | 20,7 | 21,0 | 20,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 40° | 36° | 32° | 30° | 27° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8° | 7,2° | 6,5° | 5,8° | 5,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | <1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 250 Вт | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × 4.3-10 DIрозетка N (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1400 × 450 × 145 мм |
| Масса антенны | 19,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 770 / 230 / 810 Н |
| Материал радома | Fiberglass, светло-серый |
| Механический наклон | 0–15° |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-1727-2140IR работает в полосах 1695–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Секторы базовых станций в диапазонах GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600: ёмкостные слои сети в городской застройке, плотные площадки. Ширина луча 32° подходит для секторных площадок.
Антенна КАДАММ APXX-1727-2140IR, монтажный комплект на трубу Ø50–Ø115 мм.

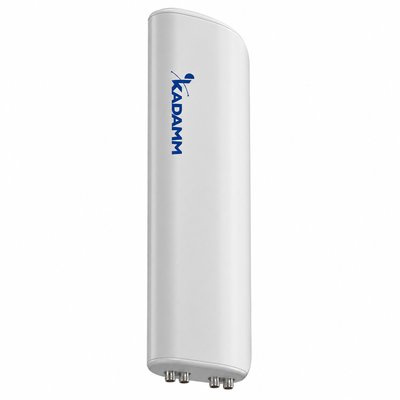

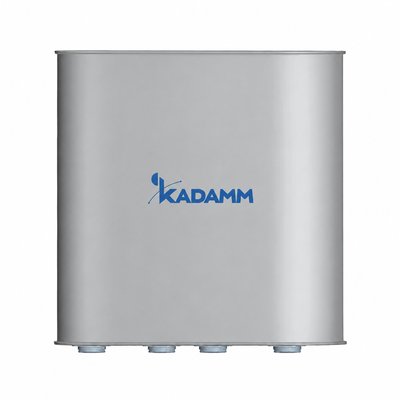

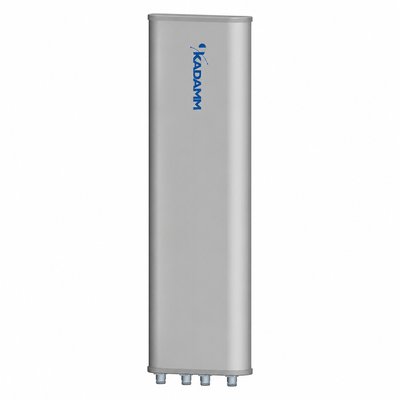

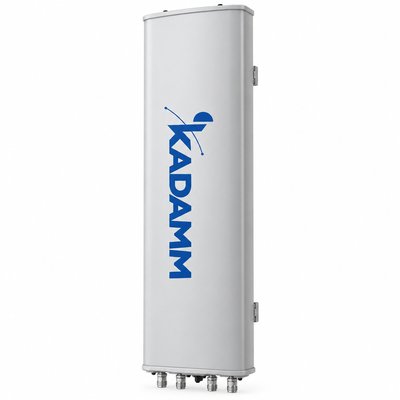

| Параметр | APXX-1727-2140IR | APXX-1727-1867IR | APXX-1727-1768 | APXX-1727-1468 | APXXB-1727-1365 | APXX-1727-1270 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×1695–2690 МГц | 2×1710–2690 МГц | 2×1710–2690 МГц | 2×1695–2690 МГц | 1695–2690 МГц | 2×1710–2690 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | ±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 32° | 65° | 65° | 68° | 65° | 68° |
| Коэффициент усиления | 21 дБи | 18 дБи | 17,4 дБи | 13,5 дБи | 13,5 дБи | 12 дБи |
| Электрический наклон | 2–12°, фикс. | 2–12°, RET | 0–12°, фикс. | 0°, фикс. | 0°, фикс. | 0°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-1727-2140IR — 1695–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-1727-2140IR — 4 × 4.3-10 DIрозетка N (IEC 61169-54); поляризация — 2×±45°.
У KADAMM APXX-1727-2140IR крепление на трубу Ø50–Ø115 мм, размеры 1400 × 450 × 145 мм, масса 19,5 кг.
Электрический наклон KADAMM APXX-1727-2140IR — 2–12° — регулируется; механический наклон 0–15° — кронштейном.
Да. Обе системы работают в одном диапазоне 1695–2690 МГц, поэтому четыре порта можно отдать одному радиомодулю LTE с MIMO 4×4.
Артикул для заказа — KADAMM APXX-1727-2140IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-1727-2140IR могут уточняться без уведомления.
