Панельная секторная антенна базовых станций с излучающими системами 790–960 МГц и 1710–2170 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° / 0–8° регулируется дистанционно по AISG 2.0, блок RET в комплекте.

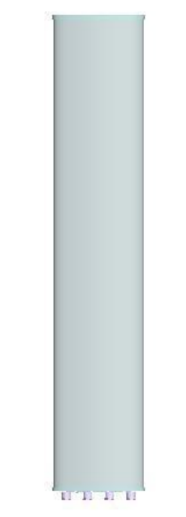

Коротко: KADAMM K802902018v01 — 790–960 / 1710–2170 МГц, 4 порта, длина 1980 мм, масса 20 кг, усиление 16,2 / 17,6 дБи. От ближайшей модели KADAMM K802902018 отличается так: корпус длиннее на 530 мм (1980 против 1450 мм); тяжелее на 4,5 кг (20 против 15,5 кг).
Главное в KADAMM K802902018v01 — рабочий диапазон 790–960 / 1710–2170 МГц и усиление 17,6 дБи. Ближайшая модель в линейке — KADAMM K802902018v02: у неё длина 2580 мм и масса 25 кг, у KADAMM K802902018v01 — 1980 мм и 20 кг.
KADAMM K802902018v01 — панель для сектора базовой станции сотовой сети, полосы 790–960 / 1710–2170 МГц. Главное в цифрах: 2 системы излучателей; 4 входа; горизонтальный луч 65°/65°; усиление до 17,6 дБи; наклон луча 0–10° / 0–8° с дистанционным управлением.
По конструкции это вертикальные столбцы излучателей над металлическим экраном-рефлектором, закрытые общим кожухом из стеклопластика. Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. Ширину луча по вертикали задаёт высота столбца: чем больше в нём излучателей, тем уже луч и выше усиление; при высоте панели 1980 мм вертикальный луч равен 10,0 ± 0,6°. Столбцы разных диапазонов работают независимо: у каждой из 2 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.
Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 17–18 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 4 — это 2 системы по две поляризации. Системы разных диапазонов развязаны на 30 дБ, так что соседние радиомодули друг другу не мешают.
Форма диаграммы: ширина луча по горизонтали 65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 25 дБ — в тыл уходит примерно в 316 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16–17 дБ — меньше перелёта сигнала в дальние соты.
По вертикали луч узкий — 10,0 ± 0,6°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Пример: панель на 40-метровой мачте, радиус соты 2 км — угол около 6,1°. Диапазон электрического наклона — 0–10° / 0–8°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 / 3GPP TS 25.461. Механический наклон кронштейна 0–10° — только для грубой доводки: он поднимает задний лепесток и задирает края сектора.
Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, вывод снизу. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Чтобы линия целиком соответствовала цифре антенны, перемычки и разъёмы нужны того же класса — под эту задачу и разработаны разъёмы 4.3-10, компактнее 7/16 и с более устойчивым контактом. Излучатели заземлены по постоянному току, и статический заряд с антенны стекает на опору.
Механика: 1980 × 270 × 140 мм (высота, ширина, глубина), 20 кг плюс 5,5 кг крепежа, труба Ø50–Ø115 мм, от −50 до +65 °C, ветер до 216 км/ч. Ветровая нагрузка при 150 км/ч составляет 635 / 229 / 754 Н (фронт / бок / тыл); фронтальная — примерно 65 кгс, и вместе с изгибающим моментом кронштейн и труба передают её на опору.

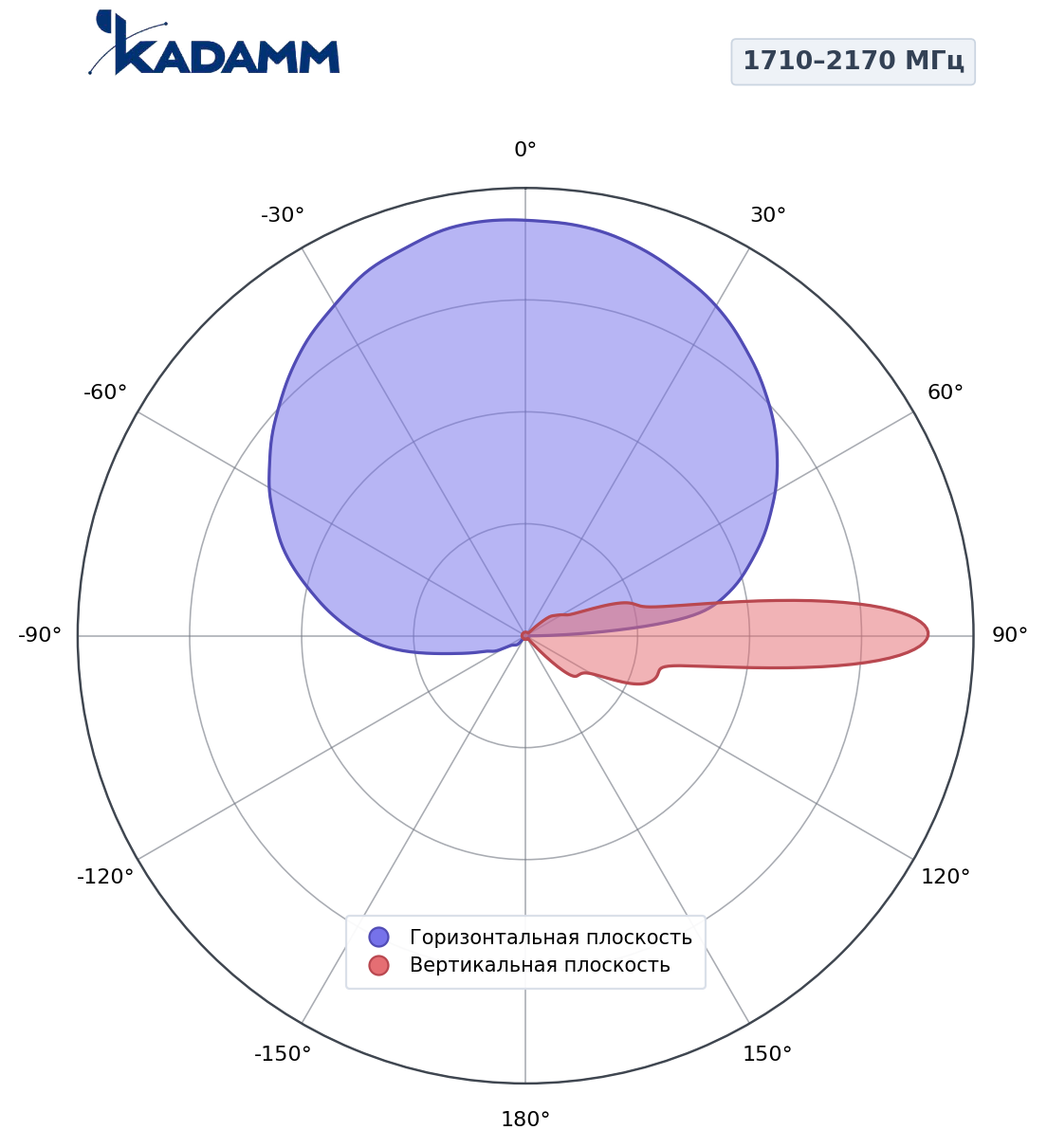

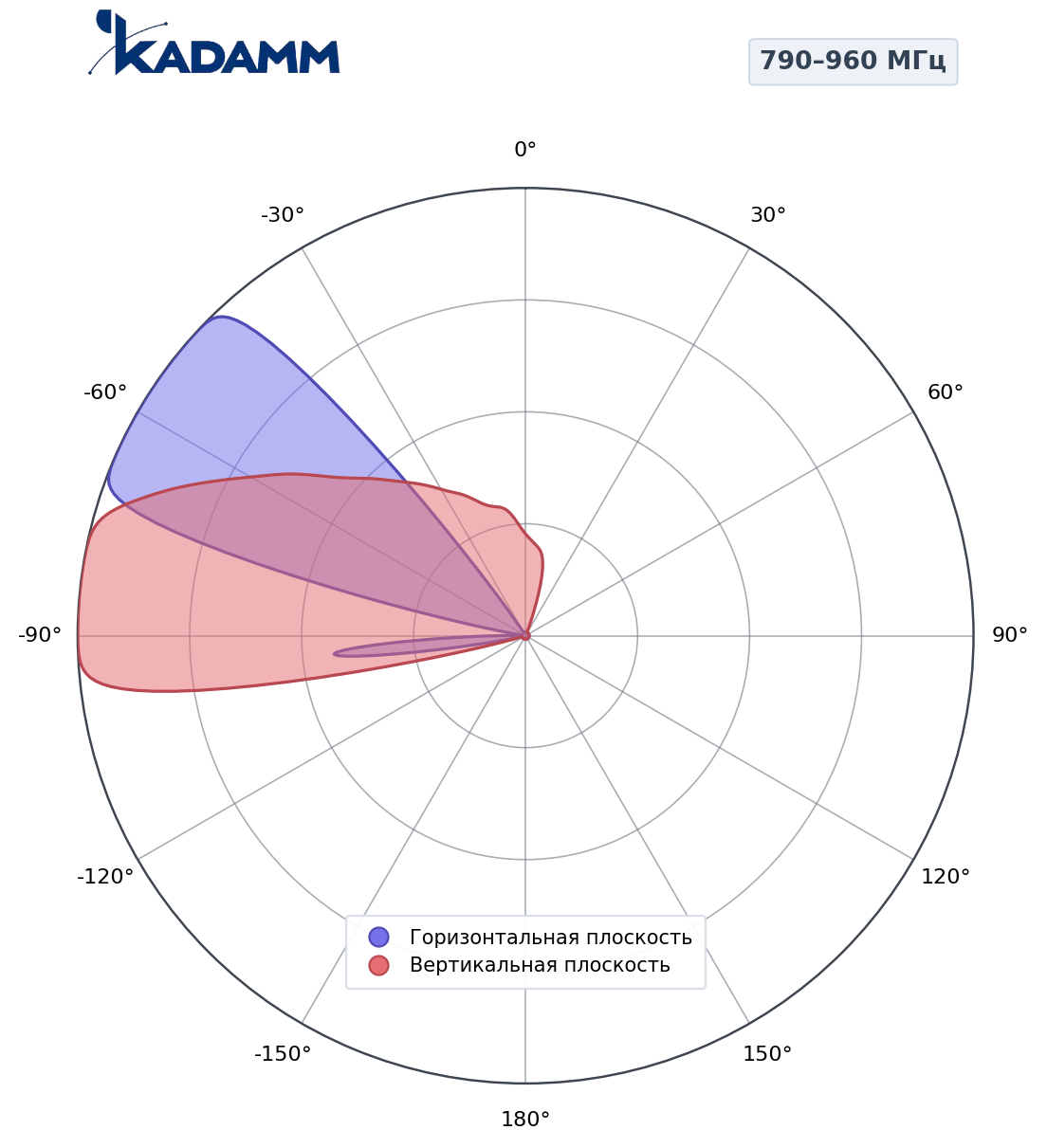

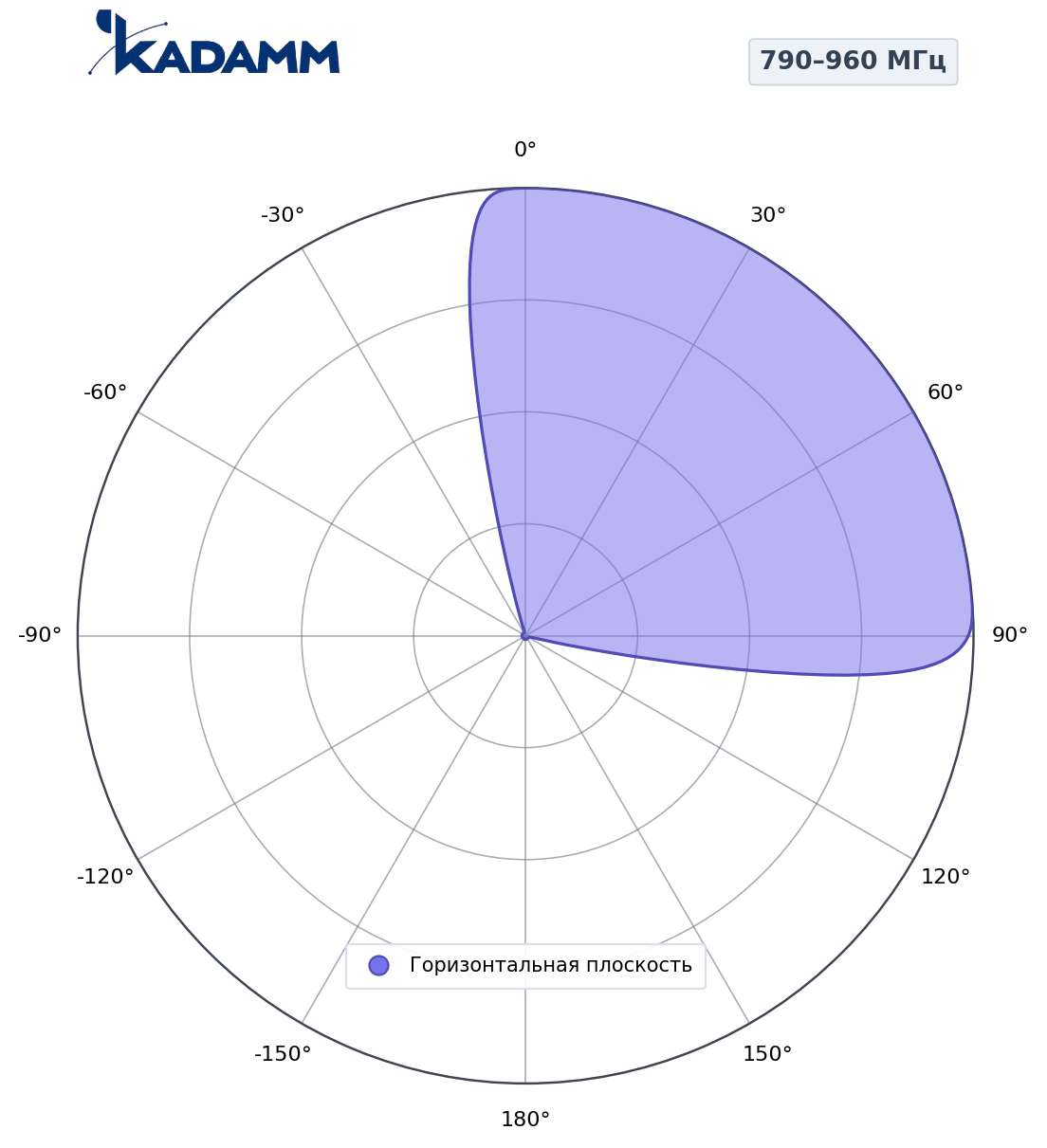

Диаграммы направленности KADAMM K802902018v01 в полосах 790–960 МГц, 1710–2170 МГц — нормированные, в полярных координатах.
Система 790–960 МГц
| Параметр | 790–862 МГц | 824–896 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 15,7 | 15,9 | 16,2 |
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0,5 | 15,7 ± 0,5 | 16 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 3° | 64 ± 3° | 62 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,0 ± 0,6° | 9,7 ± 0,6° | 9,2 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | >18 | >18 | >17 |
| Подавление первого бокового лепестка, дБ | >17 | >17 | >16 |
| Электрический наклон | 0–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Система 1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 17,2 | 17,4 | 17,6 |
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,3 | 17,2 ± 0,3 | 17,4 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 3° | 64 ± 3° | 61 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,4 ± 0,4° | 6 ± 0,3° | 5,5 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | >18 | >18 | >17 |
| Подавление первого бокового лепестка, дБ | >16 | ||
| Электрический наклон | 0–8° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 270 × 140 мм |
| Размеры упаковки | 2305 × 365 × 220 мм |
| Масса антенны | 20 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 29 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 635 / 229 / 754 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.
Типовое место установки — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100 (диапазоны 3GPP B20/n20, B5/n5, B8/n8, B3/n3, B1/n1). Каждой панели — свой сектор; азимут и угол места для неё задают по модели радиопокрытия.
Луч 65°/65° рассчитан на классическую схему из трёх секторов — город, пригород, посёлки, промзоны: три панели закрывают круг и делят ёмкость поровну.
Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 790–960 / 1710–2170 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. Число входов: 4; под двухтрактный радиомодуль (2T2R) отводится пара входов ±45° в пределах одной системы.
Ширина луча. 65°/65° подбирают под секторизацию: 65° — три сектора, 33° — шесть или вытянутая зона, 90° — широкий сектор малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (10,0 ± 0,6°) и сравните с наклоном панели — 0–10° / 0–8°.
Тракт. Мощность на вход — до 400 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.
Опора. Труба Ø50–Ø115 мм и кронштейн должны держать 20 кг и ветер 635 / 229 / 754 Н.
Антенна KADAMM K802902018v01, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K802902018v01 | K802902018v02 | K802709017v02 | K802709017v01 | K802702718v01 | K802182021sv01 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 790–960 / 1710–2170 МГц | 790–960 / 1710–2170 МГц | 2×698–960 МГц | 2×690–960 МГц | 698–960 / 1710–2690 МГц | 2×1710–2170 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65°/65° | 65°/65° | 65° | 65° | 65°/65° | 33° |
| Коэффициент усиления | 17,6 дБи | 17,6 дБи | 17,3 дБи | 16,6 дБи | 17,7 дБи | 20,5 дБи |
| Электрический наклон | 0–10° / 0–8°, RET | 0–10° / 0–8°, RET | 2–12°, RET | 0–10°, RET | 2–12°, RET | 0–10°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 4 входа, это 2 системы излучателей. Двухтрактный радиомодуль занимает пару входов ±45° одной системы: схема 2T2R (MIMO 2×2) либо передача с приёмом на поляризационном разнесении. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.
Модуль каждого диапазона занимает свою систему — развязка между системами не менее 30 дБ. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.
На границу соты смотрит верхний край луча по уровню −3 дБ. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (10,0 ± 0,6°): мачта 40 м и радиус 2 км дают около 6,1°, крыша 25 м и радиус 800 м — около 6,8°.
Электрический наклон панели — 0–10° / 0–8°, этого хватает для типовых высот подвеса. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Да. Наклон задаёт привод RET по протоколу AISG 2.0 / 3GPP TS 25.461: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это полезно при оптимизации сети, при вводе соседних сайтов и при сезонных изменениях нагрузки.
Привод подключают к порту AISG на панели или через модем в фидере; в заказе уточните, входит ли в комплект блок RET и какой кабель управления к нему потребуется. Механический наклон кронштейна здесь нужен лишь для первоначальной установки, дальше его не трогают.
Значение показывает, на сколько продукты интермодуляции третьего порядка ниже несущих в стандартном испытании по IEC 62037: на антенну подают два тона мощностью по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.
Этот показатель важен при работе антенны с несколькими мощными несущими — разных диапазонов или разных операторов. Малая интермодуляция панели имеет смысл, только если перемычки, разъёмы и кабели линии того же класса, а соединения затянуты моментным ключом и загерметизированы.
Без крепежа панель весит 20 кг, монтажный комплект — 5,5 кг. Ветровая нагрузка при 150 км/ч — 635 / 229 / 754 Н (фронт / бок / тыл), фронтальная — около 65 кгс. Для проверки мачты или трубостойки на прочность и прогиб (с учётом обледенения) эти значения берут вместе с высотой подвеса и числом панелей и кабелей на опоре.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.
По числу секторов в схеме сайта. При луче 65°/65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.
Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели.
Артикул для заказа — KADAMM K802902018v01, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K802902018v01 могут уточняться без уведомления.
Поставляем KADAMM K802902018v01 — двухдиапазонная секторная антенна 790–960 / 1710–2170 МГц, 17,6 дБи, 4 порта, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
