Панельная секторная антенна базовых станций с излучающими системами 698–960 МГц и 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон регулируется в пределах 2–12°.
Коротко: KADAMM APXX-0727-1865IR — 698–960 / 1710–2690 МГц, 4 порта, длина 1980 мм, масса 17,6 кг, усиление 16 / 17,5 дБи. От ближайшей модели KADAMM K802802617 отличается так: корпус короче на 100 мм (1980 против 2080 мм); легче на 5,4 кг (17,6 против 23 кг).

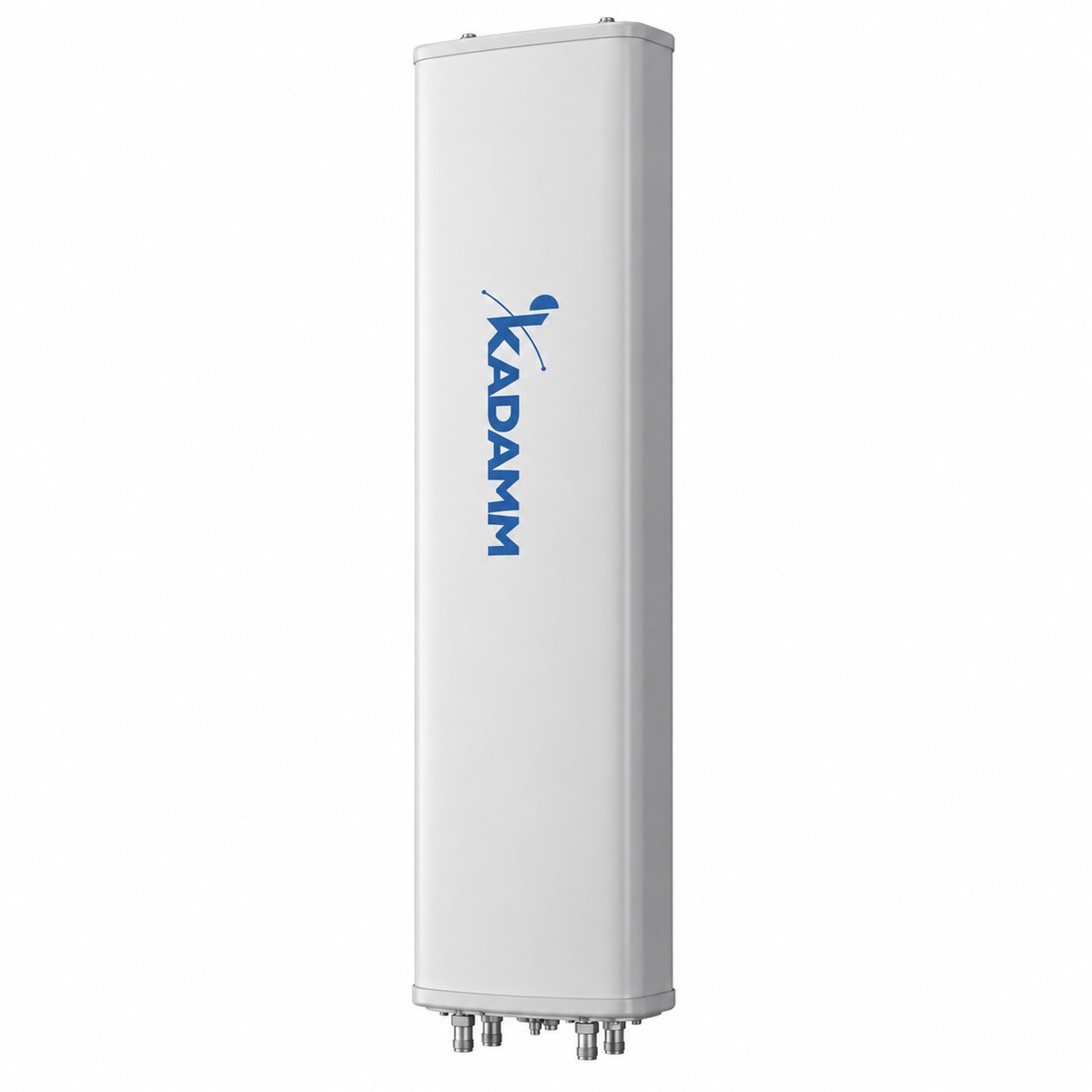

Антенна КАДАММ APXX-0727-1865IR — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 698–960 МГц и 1710–2690 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 850, GSM900, LTE 900, LTE 1800, LTE 2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B28, B20, B8, B3, B1, B40, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждом диапазоне.
Коэффициент усиления 15,5–16 / 16,5–17,5 дБи по поддиапазонам при высоте полотна 1980 мм, ширина луча в вертикальной плоскости 9,5–11 / 6,8–9°. Электрический наклон регулируется в пределах 2–12°, способ регулировки уточняйте у менеджера; механический наклон 0–12°. Интермодуляция IM3 не выше −107 дБм, КСВН не более 1,5.

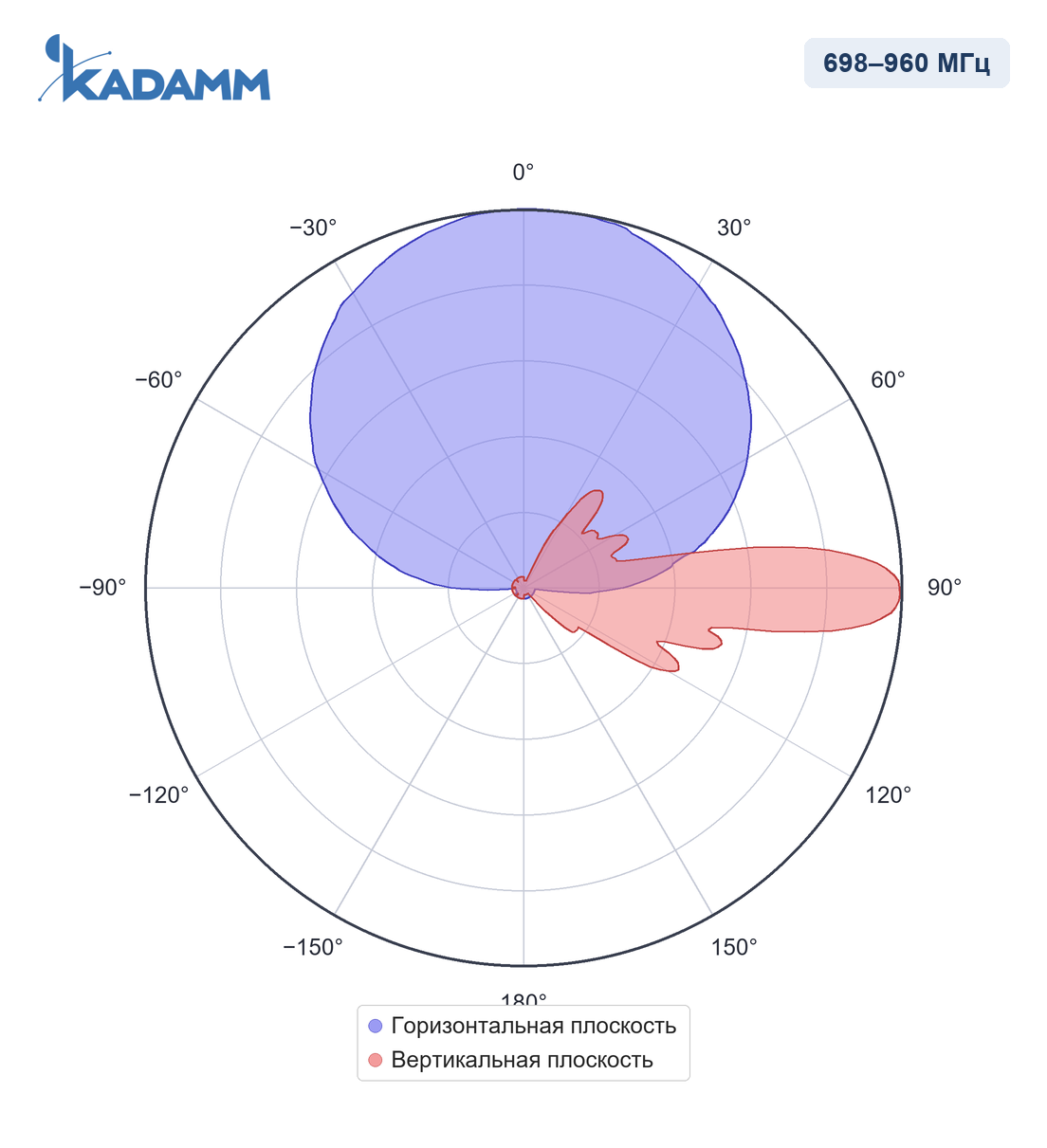

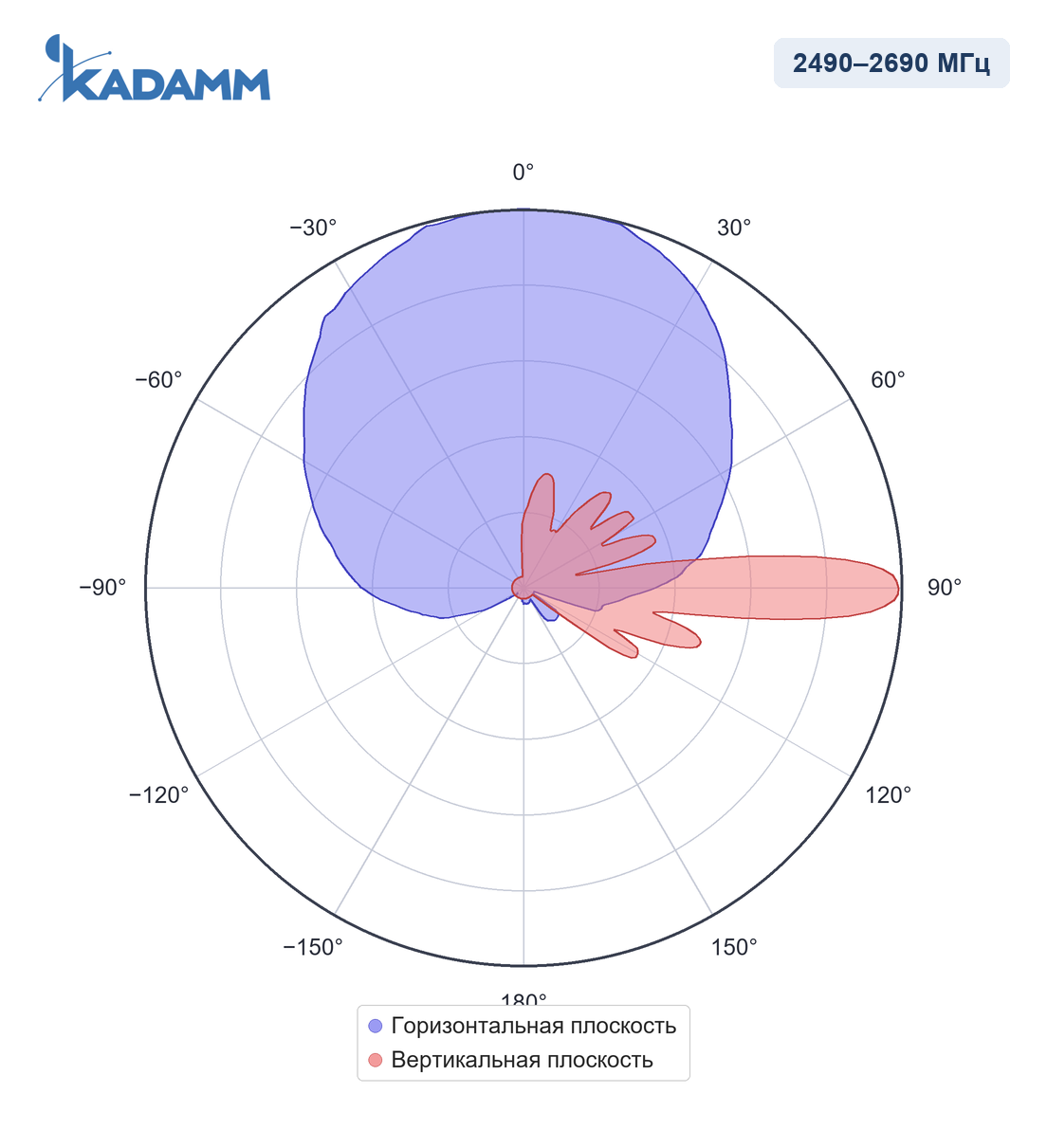

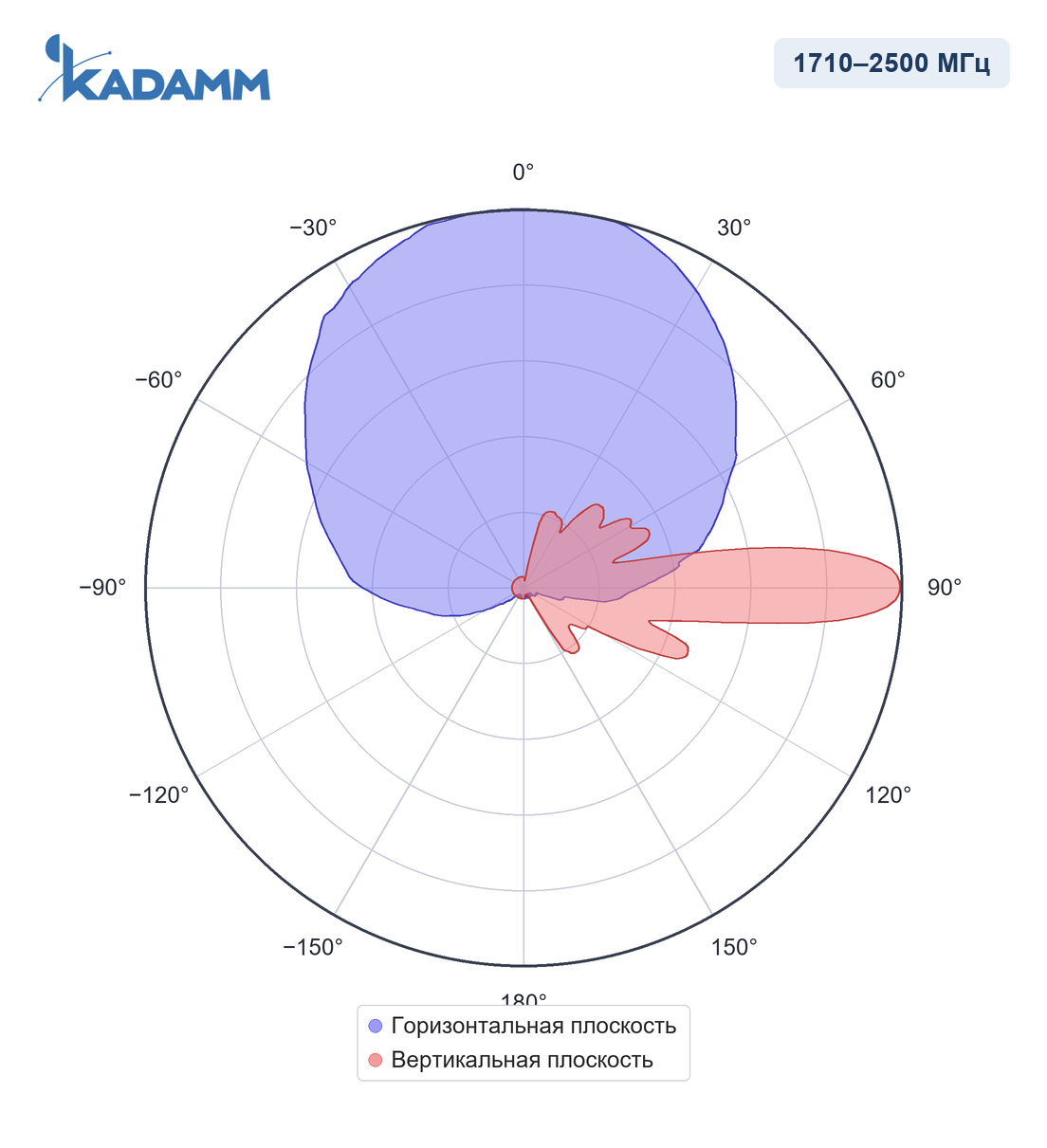

Диаграммы направленности KADAMM APXX-0727-1865IR в полосах 698–960 МГц, 1710–2500 МГц, 2490–2690 МГц — нормированные, в полярных координатах.
Система 698–960 МГц
| Параметр | 698–896 МГц | 870–960 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 15,5 ± 0,5 | 16 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 4° | 62 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11 ± 1° | 9,5 ± 01° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
Система 1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2500 МГц | 2490–2690 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 16,5 ± 0,5 | 17,5 ± 0,3 | 17,5 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 63 ± 5° | 63 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9 ± 1° | 7,5 ± 0,8° | 6,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 дБм |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 320 × 140 мм |
| Размеры упаковки | 2210 × 410 × 265 мм |
| Масса антенны | 17,6 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-0727-1865IR работает в полосах 698–960 / 1710–2690 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Секторы базовых станций с одновременной работой в нижних и верхних диапазонах (LTE 700 (APT), LTE 850, GSM900, LTE 900, LTE 1800, LTE 2100, LTE TDD 2300, LTE TDD 2600): замена двух антенн одной панелью, уплотнение антенно-мачтовых сооружений.
Антенна КАДАММ APXX-0727-1865IR, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXX-0727-1865IR | APXX-0727-1868IR | APXX-0708-1670IR | APXX-0708-1470IR | APXX-0822-1765 | APXX-0922-1765 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2690 МГц | 698–960 / 1710–2690 МГц | 2×703–803 МГц | 2×703–803 МГц | 820–960 / 1710–2170 МГц | 880–960 / 1710–2170 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 65° | 65° | — | — |
| Коэффициент усиления | 17,5 дБи | 17,5 дБи | 15,5 дБи | 14 дБи | 16,9 дБи | 17 дБи |
| Электрический наклон | 2–12°, фикс. | 2–10° / 2–12°, фикс. | 2–12°, фикс. | 0–14°, RET | 0–10°, фикс. | 0–14 0–10°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-0727-1865IR — 698–960 / 1710–2690 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-0727-1865IR — 4 × розетка 4.3-10 (IEC 61169-54), расположение — снизу; поляризация — 2×±45°.
У KADAMM APXX-0727-1865IR крепление на трубу Ø50–Ø115 мм, размеры 1980 × 320 × 140 мм, масса 17,6 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXX-0727-1865IR — 2–12° — регулируется; механический наклон 0–12° — кронштейном.
Да. У каждой системы свой диапазон электрического наклона (2–12° и 2–12°); способ регулировки уточняйте у менеджера.
Артикул для заказа — KADAMM APXX-0727-1865IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-0727-1865IR могут уточняться без уведомления.
