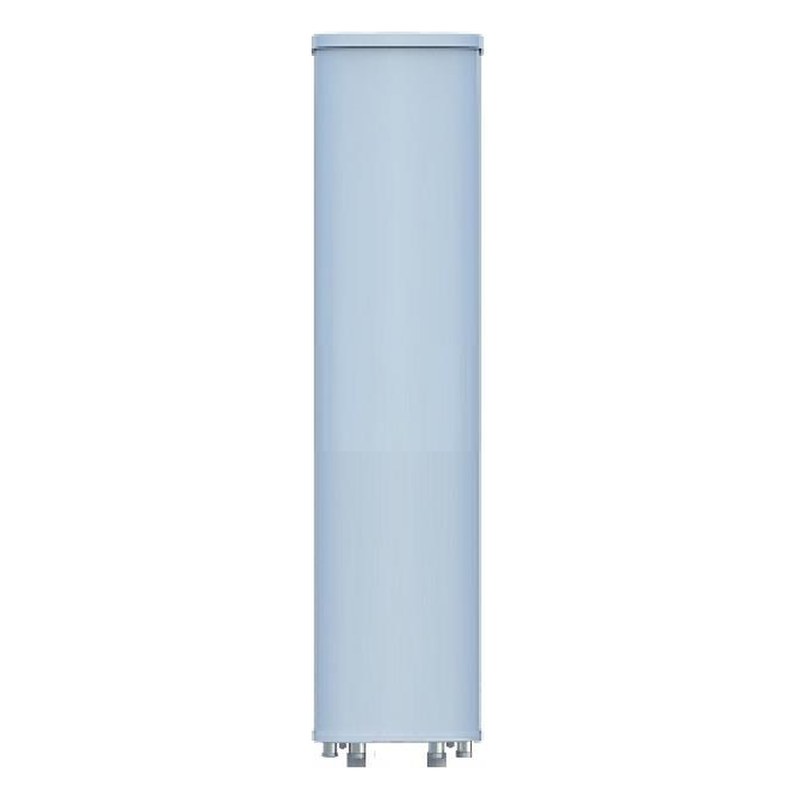

KADAMM K802702718 — двухдиапазонная секторная панельная антенна 698–960 / 1710–2690 МГц, 65°/65°, 18,1 дБи, 4 порта, встроенный RET

Панельная секторная антенна базовых станций с излучающими системами 698–960 МГц и 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–15° / 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.

698–960 / 1710–2690 МГц

Диапазон

18,1 дБи

Усиление

65°/65°

Ширина луча (Г)

2–15° / 2–12°

Электрический наклон

4×4.3-10

Разъёмы

1499 мм

Высота

О модели

Коротко: KADAMM K802702718 — 698–960 / 1710–2690 МГц, 4 портов, длина 1499 мм, масса 17,5 кг, усиление 14,7 / 18,1 дБи. От ближайшей модели KADAMM K802802617 отличается так: корпус короче на 581 мм (1499 против 2080 мм); легче на 5,5 кг (17,5 против 23 кг).

Антенна КАДАММ K802702718 — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 698–960 МГц и 1710–2690 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 850, GSM900, LTE 900, LTE 1800, LTE 2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B28, B20, B8, B3, B1, B40, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждом диапазоне.

Коэффициент усиления 14,4–14,7 / 16,8–18,1 дБи по поддиапазонам при высоте полотна 1499 мм, ширина луча в вертикальной плоскости 12,6–15,6°. Электрический наклон 2–15° / 2–12° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–15°. КСВН не более 1,5.

Чем KADAMM K802702718 отличается от похожих моделей

По сравнению с KADAMM K802802617У KADAMM K802702718 корпус короче на 581 мм (1499 против 2080 мм); легче на 5,5 кг (17,5 против 23 кг); усиление выше на 0,9 дБ в диапазоне 1710–2690 МГц (18,1 против 17,2 дБи); вертикальный луч уже в диапазоне 698–960 МГц (12,6–15,6° против 13,8–16,4°); механический наклон 0–15° против 0–10°. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.

По сравнению с KADAMM K802802618У KADAMM K802702718 корпус короче на 581 мм (1499 против 2080 мм); легче на 5,5 кг (17,5 против 23 кг); усиление ниже на 1,3 дБ в диапазоне 698–960 МГц (14,7 против 16 дБи); вертикальный луч шире в диапазоне 698–960 МГц (12,6–15,6° против 8,8–10,5°); электрический наклон 2–15° против 2–12° в диапазоне 698–960 МГц; механический наклон 0–15° против 0–10°. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.

По сравнению с KADAMM K8028026v01У KADAMM K802702718 корпус короче на 1081 мм (1499 против 2580 мм); легче на 7,7 кг (17,5 против 25,2 кг); усиление ниже на 2,2 дБ в диапазоне 698–960 МГц (14,7 против 16,9 дБи); вертикальный луч шире в диапазоне 698–960 МГц (12,6–15,6° против 7,5–9,2°); электрический наклон 2–15° против 0–10° в диапазоне 698–960 МГц; механический наклон 0–15° против 0–8°. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.

Диаграммы направленности

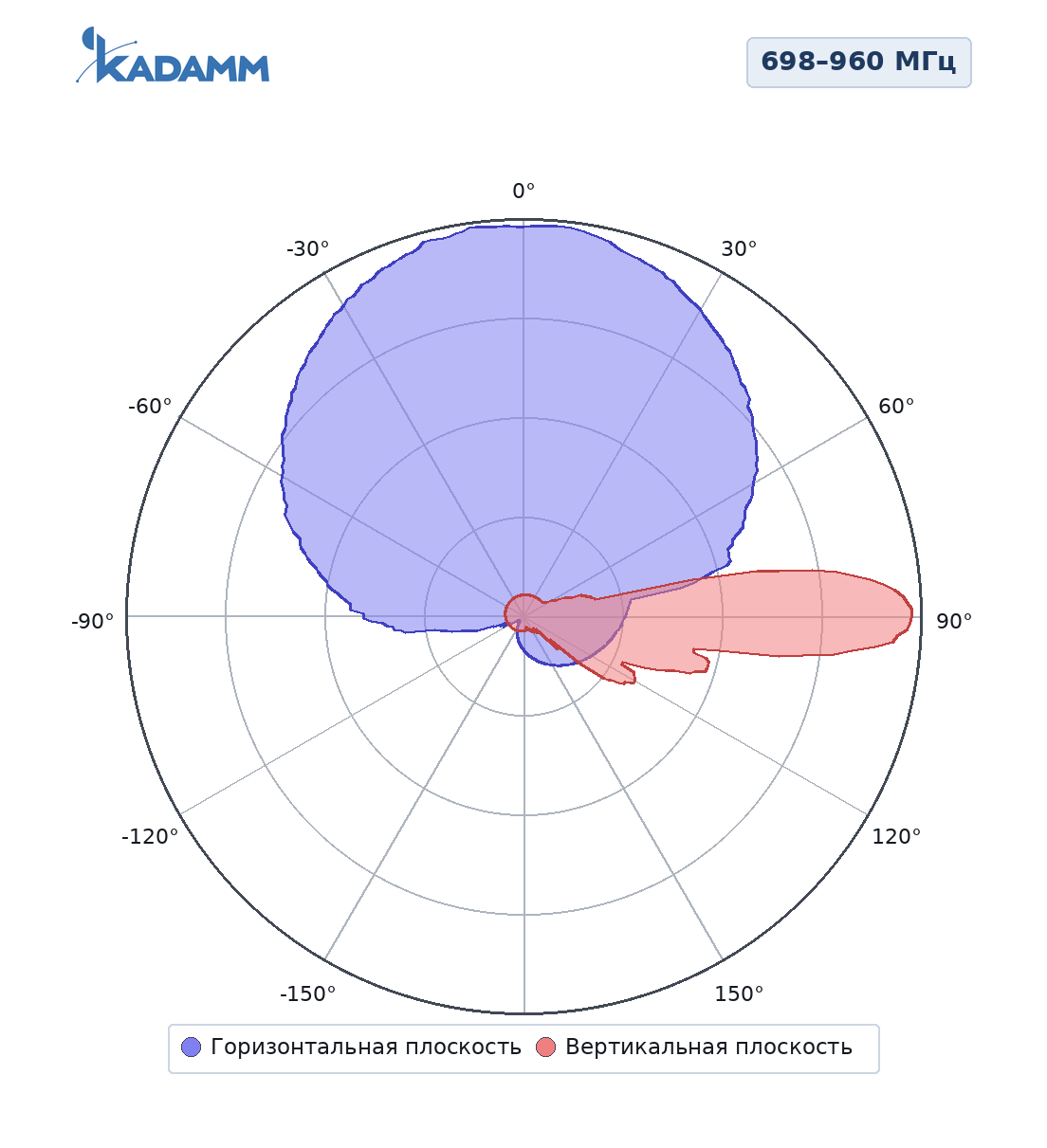

698–960 МГц

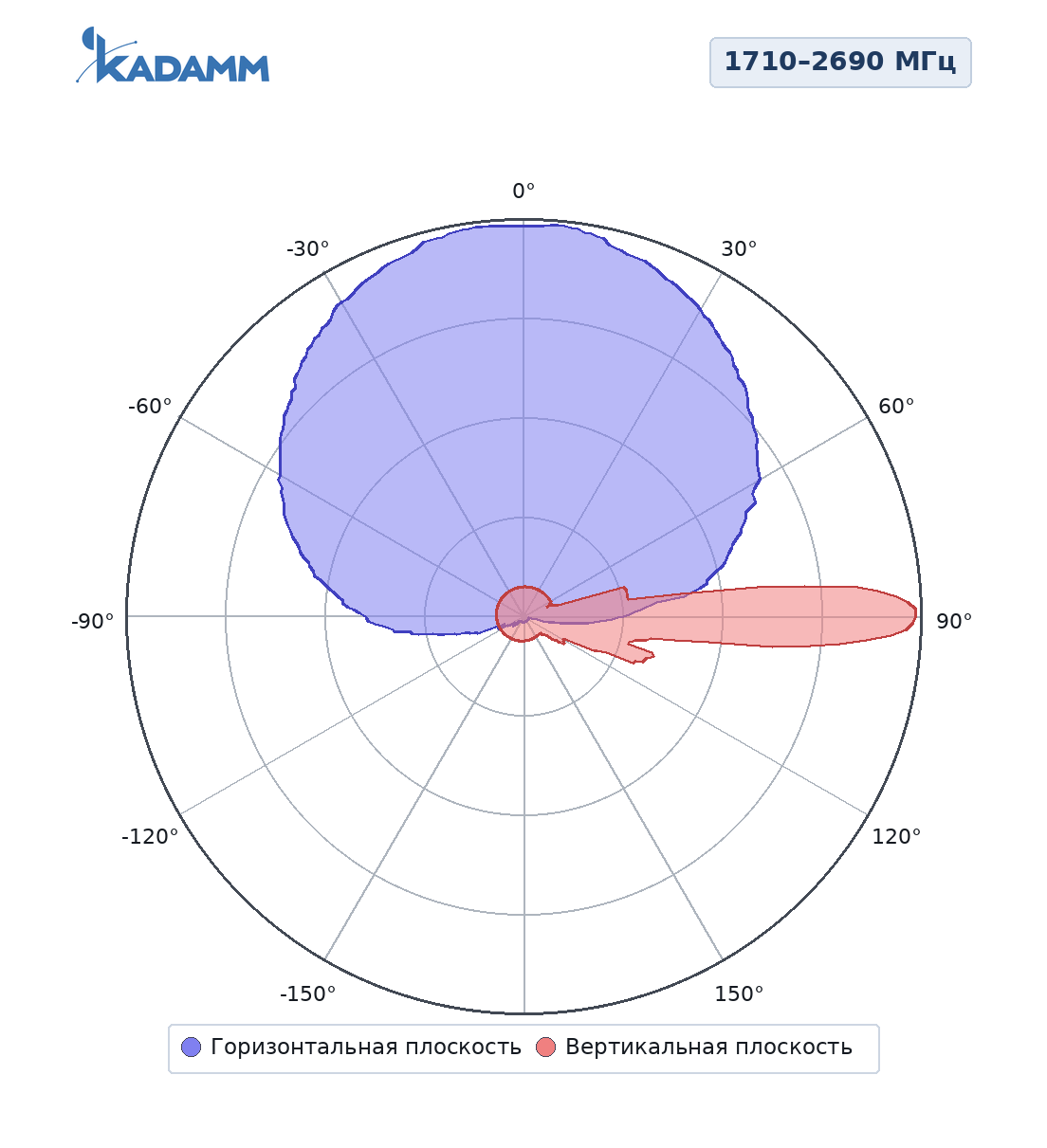

1710–2690 МГц

Диаграммы направленности в полярных координатах из технической документации на модель; диапазоны и плоскости — по подписям в документации.

Ключевые особенности

Две системы в одной панели698–960 / 1710–2690 МГц, ±45°, 4 порта (4 × розетка 4.3-10) — MIMO 2×2 в каждом диапазоне.

Усиление до 18,1 дБиПолотно высотой 1499 мм даёт 14,4–14,7 / 16,8–18,1 дБи по поддиапазонам при ширине луча 65°/65° в горизонтальной плоскости.

Дистанционный наклон RETЭлектрический наклон 2–15° / 2–12°, управление по AISG 2.0, блок RET установлен на заводе и входит в комплект. Механический наклон 0–15°.

Чистый трактКСВН не более 1,5.

Мощность и защитаДо 400 / 250 Вт на порт при 50 °C, заземление по постоянному току.

Всепогодное исполнениеРадом — стеклопластик, рабочая температура −50…+65 °C, ветер до 250 км/ч.

Электрические характеристики

Система 698–960 МГц

Параметр	698–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	14,4	14,5	14,6	14,7
Усиление во всём диапазоне наклонов, дБи	14,2 ± 0,5	14,3 ± 0,4	14,4 ± 0,4	14,5 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 5°	66 ± 5°	65 ± 5°	62 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	15,6 ± 1,0°	14,2 ± 1,0°	13,4 ± 0,8°	12,6 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ	>25	>25	>26	>26
Поляризационная развязка (кроссполяризационная), дБ	>22	>22	>23	>23
Подавление первого бокового лепестка, дБ	>17
Электрический наклон	2–15°
КСВН	<1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление (импеданс)	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Система 1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Направления лучей по азимуту	65 ± 5°	62 ± 5°	60 ± 5°	60 ± 5°
Усиление при среднем наклоне, дБи	16,8	17,4	17,7	18,1
Усиление во всём диапазоне наклонов, дБи	16,7 ± 0,5	17,2 ± 0,5	17,5 ± 0,5	18,0 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	7,0 ± 0,5°	6,5 ± 0,4°	5,7 ± 0,4°	5,0 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	>26	>27	>27	>26
Поляризационная развязка (кроссполяризационная), дБ	>21	>21	>20	>20
Подавление первого бокового лепестка, дБ	>16	>17	>17	>17
Электрический наклон	2–12°
КСВН	<1,5
Развязка между входами одной системы, дБ	>25
Развязка между входами разных систем, дБ	>28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление (импеданс)	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Блок RET	KADAMM RET-800232114
Протокол RET	AISG 2.0 / 3GPP TS 25.461
Грозозащита	Заземление по постоянному току

Механические характеристики

Параметр	Значение
Разъёмы	4 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	1499 × 300 × 146 мм
Размеры упаковки	1885 × 400 × 280 мм
Масса антенны	17,5 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	27 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	523 / 205 / 584 Н
Максимальная скорость ветра	250 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–15°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Поддерживаемые диапазоны 3GPP

Диапазон	Частоты	Дуплекс	Технологии
B28 / n28	UL 703–748 / DL 758–803 МГц	FDD	LTE 700 (APT)
B20 / n20	UL 832–862 / DL 791–821 МГц	FDD	LTE 800
B5 / n5	UL 824–849 / DL 869–894 МГц	FDD	LTE 850
B8 / n8	UL 880–915 / DL 925–960 МГц	FDD	GSM900, UMTS900, LTE 900
B3 / n3	UL 1710–1785 / DL 1805–1880 МГц	FDD	GSM1800, LTE 1800
B1 / n1	UL 1920–1980 / DL 2110–2170 МГц	FDD	UMTS2100, LTE 2100
B40 / n40	2300–2400 МГц	TDD	LTE TDD 2300
B7 / n7	UL 2500–2570 / DL 2620–2690 МГц	FDD	LTE 2600
B38 / n38	2570–2620 МГц	TDD	LTE TDD 2600
B41 / n41	2496–2690 МГц	TDD	LTE/NR TDD 2600 (полный)

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓

AISG 2.0 — протокол дистанционного управления электрическим наклоном, совместим с радиомодулями основных производителей

✓

IEC 61169-54 — коаксиальные разъёмы 4.3-10, низкий уровень PIM

✓

3GPP TS 36.101 / 38.101-1 — рабочие полосы соответствуют диапазонам B28, B20, B8, B3, B1, B40, B38, B41 (см. таблицу выше)

✓

ГОСТ Р 55787-2013, ГОСТ 24375-80 — терминология и определения параметров антенно-фидерных устройств

Применение

Секторы базовых станций с одновременной работой в нижних и верхних диапазонах (LTE 700 (APT), LTE 850, GSM900, LTE 900, LTE 1800, LTE 2100, LTE TDD 2300, LTE TDD 2600): замена двух антенн одной панелью, уплотнение антенно-мачтовых сооружений. Ширина луча 65°/65° подходит для стандартных трёхсекторных площадок. Дистанционная регулировка наклона позволяет оптимизировать зону обслуживания без выезда на объект.

Комплект поставки

Антенна КАДАММ K802702718, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

Сравнение с похожими антеннами KADAMM

Параметр	K802702718	K802709015	K802709016	K802709017	K802709018	K802608017
Фото
Диапазон частот	698–960 / 1710–2690 МГц	2×694–960 МГц	2×694–960 МГц	2×694–960 МГц	—	2×617–894 МГц
Поляризация	2×±45°	2×±45°	2×±45°	2×±45°	—	2×±45°
Ширина ДН по уровню −3 дБ	65°/65°	65°	65°	65°	—	65°
Коэффициент усиления	18,1 дБи	14,6 дБи	16 дБи	17,2 дБи	—	16,3 дБи
Электрический наклон	2–15° / 2–12°, RET	2–16°, RET	2–12°, RET	0–10°, RET	—	0–10°, RET
Карточка	Эта модель	Открыть	Открыть	Открыть	Открыть	Открыть

Вопросы и ответы

Электрический наклон (electrical downtilt) задаётся фазированием излучателей внутри полотна: диаграмма наклоняется целиком, без искажения формы в горизонтальной плоскости, а сама антенна остаётся вертикальной. Механический наклон — это физический поворот панели на кронштейне; он сужает зону обслуживания по оси сектора и расширяет по краям. На практике основную часть наклона выставляют электрически, механический используют как дополнение при сложном рельефе.

RET (Remote Electrical Tilt) — электропривод, который дистанционно меняет электрический наклон антенны. AISG (Antenna Interface Standards Group) — отраслевой стандарт интерфейса управления такими приводами: питание и команды передаются по кабелю AISG или по фидеру через инжектор (SRET). Протокол AISG 2.0 поддерживают радиомодули основных производителей, так что наклон меняется из системы управления сетью без выезда на объект.

65° — стандарт для трёхсекторной площадки: три антенны закрывают 360° с перекрытием на границах. Узкие лучи 33° применяют на шестисекторных площадках, для покрытия вытянутых объектов (трассы, железные дороги) и там, где нужно снизить помехи соседним секторам. Широкие лучи 85–90° ставят при двух секторах или на малых объектах.

Это две независимые излучающие системы, каждая с кросс-поляризацией ±45°, в одном общем диапазоне. На каждую систему приходится два порта (+45° и −45°), всего четыре. К ним подключают два радиомодуля, например LTE 1800 и LTE 2600, каждый в режиме MIMO 2×2, либо один модуль в режиме MIMO 4×4.

Пассивная интермодуляция возникает на контактах и соединениях при подаче двух несущих и создаёт помеху в приёмном тракте. Значение указывают для двух несущих по 43 дБм (20 Вт) по методике IEC 62037. Чем ниже уровень (например −150 дБн), тем чище приём и выше чувствительность сектора; для сетей LTE/5G это один из ключевых критериев выбора антенны.

Внутри антенны все излучатели гальванически соединены с корпусом и заземлены по постоянному току. При правильном заземлении мачты статика и наведённые импульсы уходят на землю, а не в приёмник. Отдельный грозоразрядник на фидере при этом всё равно рекомендуется.

Да. У каждой системы свой диапазон электрического наклона (2–15° и 2–12°), управление по AISG 2.0 раздельное.

KADAMM K802702718 — запросить цену и сроки

Подберём конфигурацию, монтажный комплект и блок RET под вашу площадку. Сроки поставки уточняйте у менеджера.

Запросить цену →+7 (495) 109-02-08

Артикул для заказа: KADAMM K802702718. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
