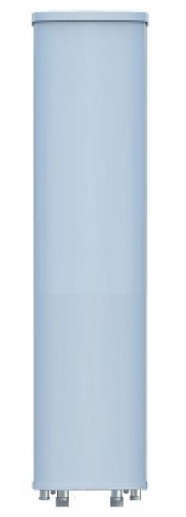

KADAMM K802802618 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 17,7 дБи, 4 порта, RET

Коротко: KADAMM K802802618 — 698–960 / 1710–2690 МГц, 4 порта, длина 2080 мм, масса 23 кг, усиление 16 / 17,7 дБи. От ближайшей модели KADAMM K802802617 отличается так: усиление выше на 1,3 дБ в диапазоне 698–960 МГц (16 против 14,7 дБи); вертикальный луч уже в диапазоне 698–960 МГц (8,8–10,5° против 13,8–16,4°).

Главное в KADAMM K802802618 — полоса 698–960 / 1710–2690 МГц и ширина ДН 65°. Ближайшая модель в линейке — KADAMM K802802617: у неё усиление 17,2 дБи, у KADAMM K802802618 — 17,7 дБи.

KADAMM K802802618 — панель для сектора базовой станции сотовой сети, полосы 698–960 / 1710–2690 МГц. Главное в цифрах: 2 системы излучателей; 4 входа; горизонтальный луч 65°/65°; усиление до 17,7 дБи; наклон луча 2–12° с дистанционным управлением.

Внутри общего стеклопластикового кожуха — металлический экран-рефлектор и над ним вертикальные столбцы излучателей. Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Вертикальный луч задаёт высота столбца: больше излучателей — уже луч и выше усиление; у панели высотой 2080 мм луч по вертикали 10,5 ± 0,8°. Столбцы разных диапазонов работают независимо: у каждой из 2 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.

Излучатель состоит из двух диполей с поворотом на +45° и −45°. Связь между двумя ортогональными поляризациями мала — кроссполяризационная развязка более 22–23 дБ, — и одна система работает как два независимых тракта: 2T2R (MIMO 2×2) или поляризационно-разнесённый приём без второй антенны. Отсюда и число входов: 4 — это 2 системы по две поляризации. Системы разных диапазонов развязаны на 28 дБ, так что соседние радиомодули друг другу не мешают.

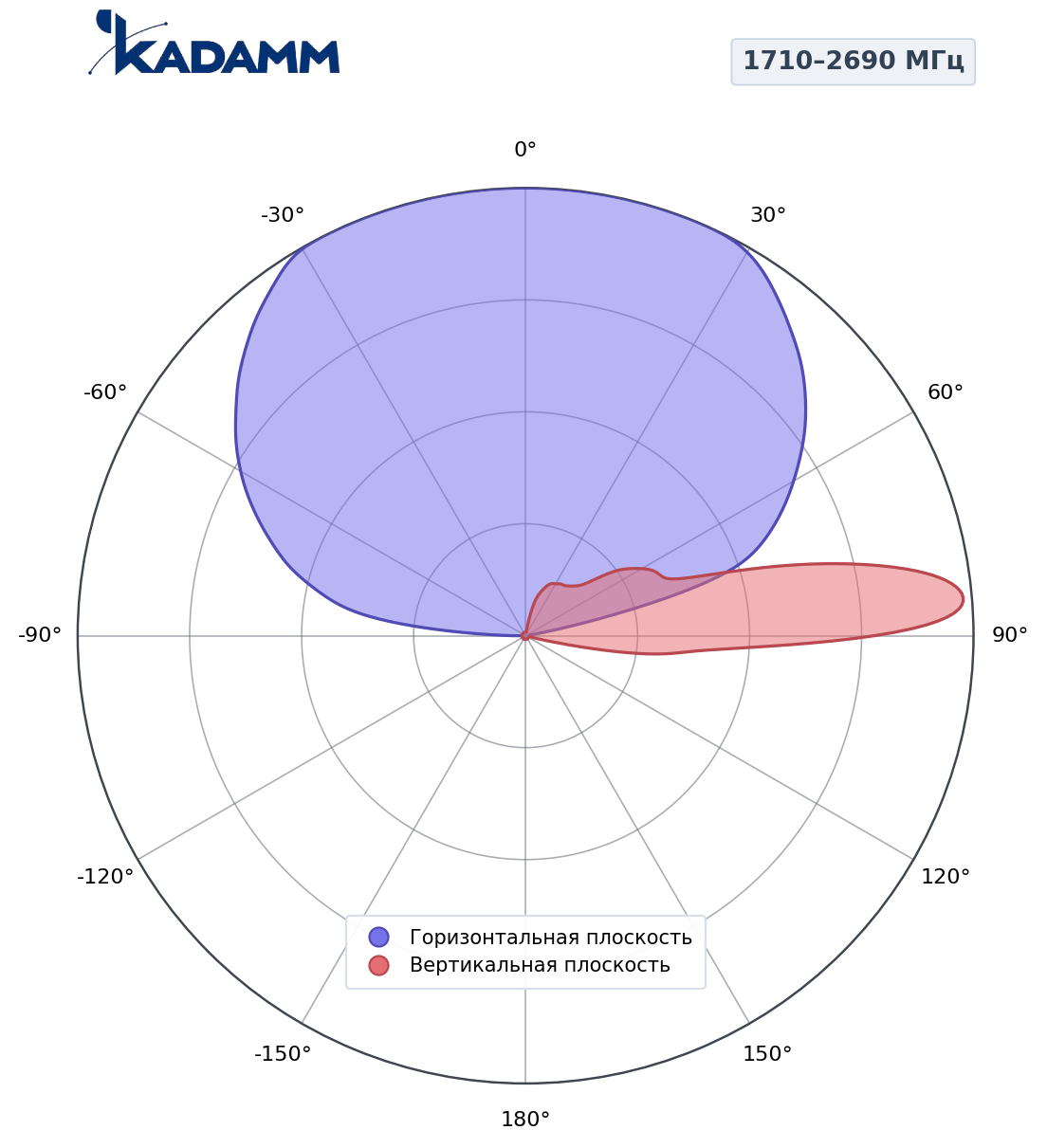

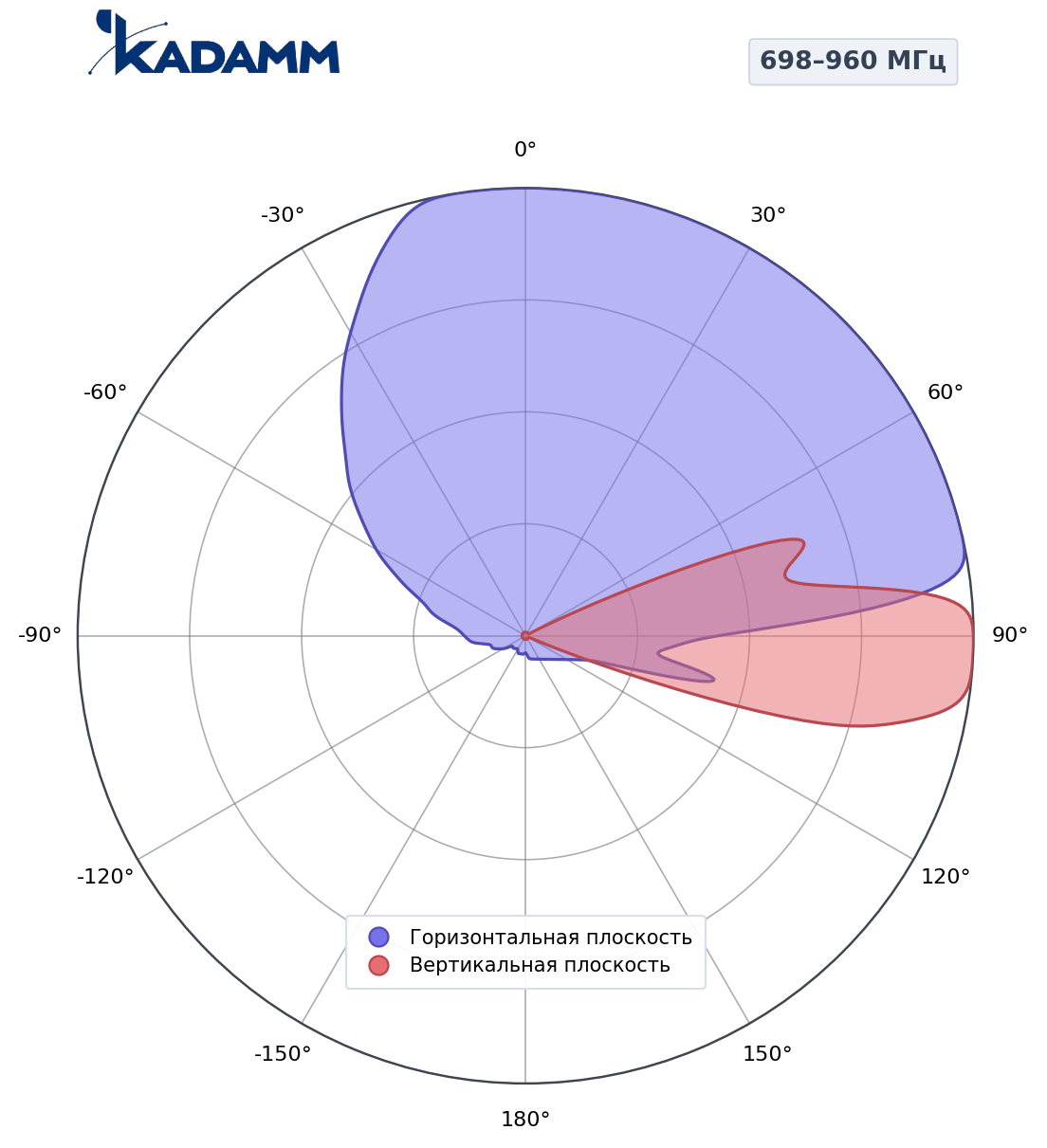

Форма диаграммы: ширина луча по горизонтали 65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 23–25 дБ — в тыл уходит примерно в 200 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16–17 дБ — меньше перелёта сигнала в дальние соты.

Вертикальный луч всего 10,5 ± 0,8°, и зону обслуживания определяет наклон. Наклон равен углу на границу соты, то есть арктангенсу высоты подвеса, делённой на радиус, плюс половина ширины луча в вертикальной плоскости. Для панели на мачте высотой 40 м и соты радиусом 2 км получается около 6,4°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 / 3GPP TS 25.461. Кронштейн даёт дополнительный механический наклон 0–10°; им пользуются только для грубой доводки, так как при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, вывод снизу. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Перемычки и разъёмы того же класса — условие, при котором цифра антенны остаётся в силе для всей линии; поэтому и появились разъёмы 4.3-10: меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току, и статический заряд с антенны стекает на опору.

Корпус и крепление: высота × ширина × глубина 2080 × 300 × 146 мм, масса 23 кг и 5,4 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 216 км/ч. Ветровая нагрузка при 150 км/ч — 795 / 254 / 889 Н (фронт / бок / тыл); фронтальная — это около 81 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Ставят такие панели на опоры, трубостойки и крыши макросайтов операторов. По частотам антенна покрывает сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; в обозначениях 3GPP это B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.

Луч 65°/65° рассчитан на классическую схему из трёх секторов — город, пригород, посёлки, промзоны: три панели закрывают круг и делят ёмкость поровну.

Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.

Полосы. Рабочие частоты каждого радиомодуля должны входить в 698–960 / 1710–2690 МГц; диапазоны распределяют по системам панели так, чтобы каждому досталась своя система.

Входы. Число входов: 4; под двухтрактный радиомодуль (2T2R) отводится пара входов ±45° в пределах одной системы.

Ширина луча. 65°/65° подбирают под секторизацию: 65° — три сектора, 33° — шесть или вытянутая зона, 90° — широкий сектор малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (10,5 ± 0,8°) и сравните с наклоном панели — 2–12°.

Тракт. Предельная подводимая мощность на вход составляет 400 Вт. IM3 линии остаётся низкой лишь при перемычках и разъёмах того же класса.

Опора. Крепление — кронштейн и труба Ø50–Ø115 мм, рассчитанные на 23 кг массы и ветровую нагрузку 795 / 254 / 889 Н.

Антенна KADAMM K802802618, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
