Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 3300–3800 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM APXX-3338-1765IR — 2×3300–3800 МГц, 4 порта, длина 900 мм, масса 5,9 кг, усиление 17,3 дБи. От ближайшей модели KADAMM K802172715 отличается так: другой набор диапазонов: 2×3300–3800 МГц против 2×1710–2690 МГц; корпус длиннее на 100 мм (900 против 800 мм).

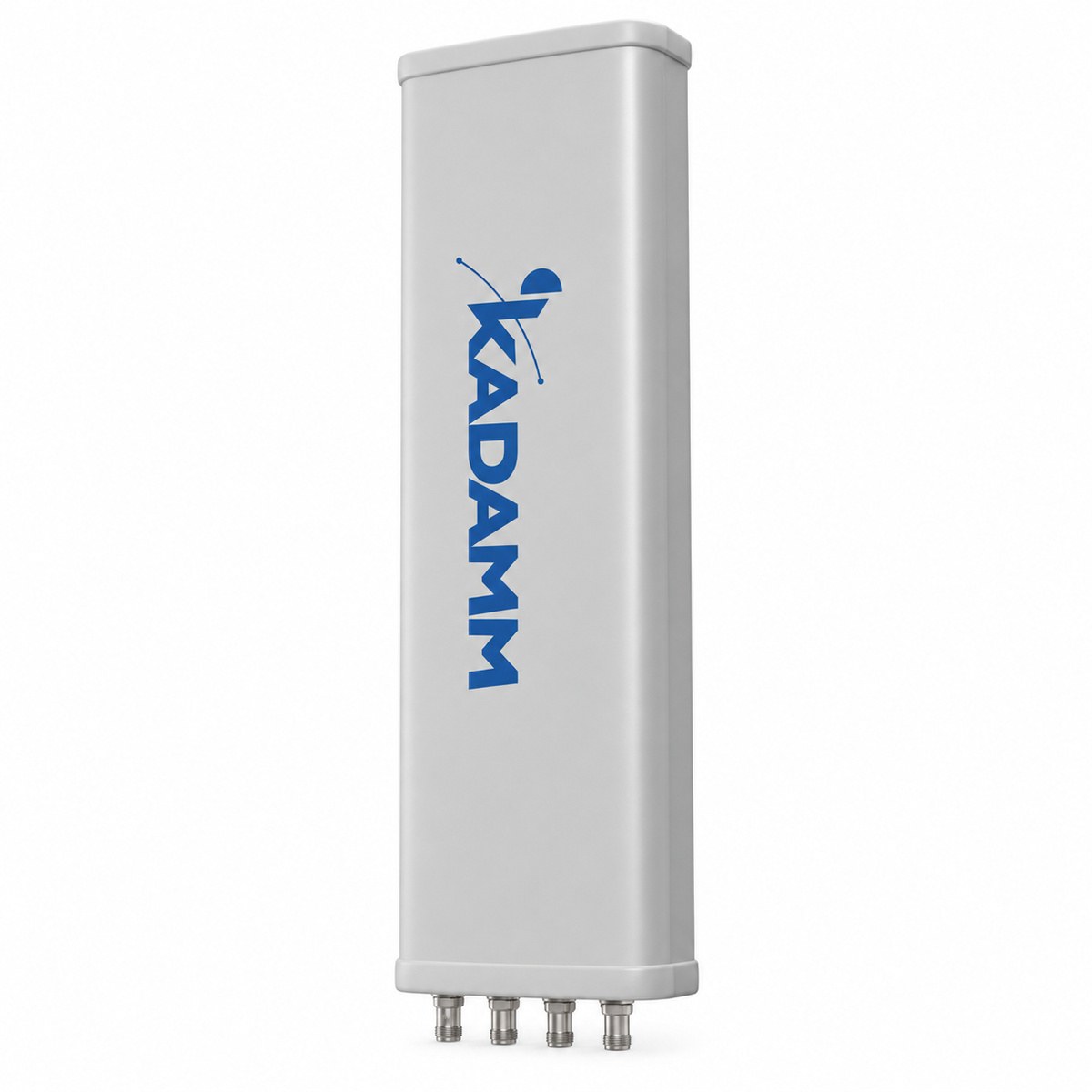

Антенна КАДАММ APXX-3338-1765IR — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с двумя независимыми излучающими системами 3300–3800 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42, B43, n78), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Коэффициент усиления 17,3 дБи по поддиапазонам при высоте полотна 900 мм, ширина луча в вертикальной плоскости 7°. Электрический наклон 0–10° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–15°. КСВН не более 1,5.

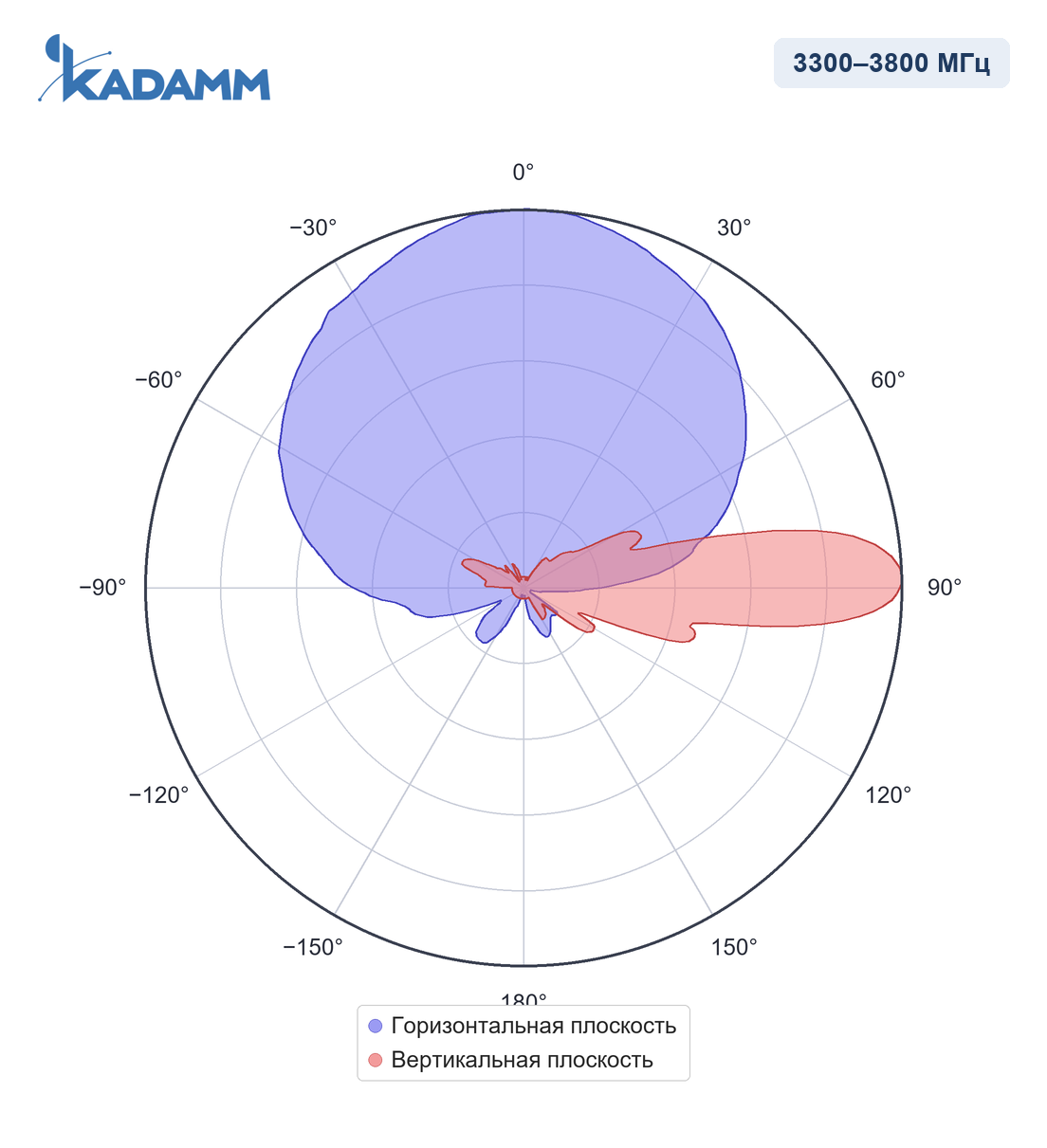

Диаграммы направленности KADAMM APXX-3338-1765IR в полосах 3300–3800 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×3300–3800 МГц |
| Коэффициент усиления, дБи | 17,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Поляризация | ±45° |
| Электрический наклон | 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 150 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 900 × 280 × 125 мм |
| Масса антенны | 5,9 кг |
| Масса монтажного комплекта | 3,3 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø110 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-3338-1765IR работает в полосах 3300–3800 МГц: сети LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42/n78, B43/n78, n78). Секторы базовых станций в диапазонах LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц: ёмкостные слои сети в городской застройке, плотные площадки.
Антенна КАДАММ APXX-3338-1765IR, блок RET, монтажный комплект на трубу Ø50–Ø110 мм.
| Параметр | APXX-3338-1765IR | APXX-3336-1465 | APXX-1727-2140IR | APXX-1727-1867IR | APXX-1727-1768 | APXX-1727-1468 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×3300–3800 МГц | 2×3300–3600 МГц | 2×1695–2690 МГц | 2×1710–2690 МГц | 2×1710–2690 МГц | 2×1695–2690 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 32° | 65° | 65° | 68° |
| Коэффициент усиления | 17,3 дБи | 13,9 дБи | 21 дБи | 18 дБи | 17,4 дБи | 13,5 дБи |
| Электрический наклон | 0–10°, RET | 0°, фикс. | 2–12°, фикс. | 2–12°, RET | 0–12°, фикс. | 0°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-3338-1765IR — 3300–3800 МГц — перекрывают диапазоны 3GPP B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-3338-1765IR — 4 × розетка N (IEC 61169-16); поляризация — 2×±45°.
У KADAMM APXX-3338-1765IR крепление на трубу Ø50–Ø110 мм, размеры 900 × 280 × 125 мм, масса 5,9 кг, выдерживает ветер до 55 м/с.
Электрический наклон KADAMM APXX-3338-1765IR — 0–10° — задаётся блоком RET по AISG; механический наклон 0–15° — кронштейном.
Да. Обе системы работают в одном диапазоне 3300–3800 МГц, поэтому четыре порта можно отдать одному радиомодулю LTE с MIMO 4×4 при общем наклоне обеих систем.
Артикул для заказа — KADAMM APXX-3338-1765IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-3338-1765IR могут уточняться без уведомления.
Поставляем KADAMM APXX-3338-1765IR — секторная антенна базовой станции 3300–3800 МГц, 17,3 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
