Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 3300–3600 МГц и кросс-поляризацией ±45°. Электрический наклон 0°, без дистанционной регулировки.
Коротко: KADAMM APXX-3336-1465 — 2×3300–3600 МГц, 4 порта, длина 340 мм, масса 2,1 кг, усиление 13,9 дБи. От ближайшей модели KADAMM APXX-1727-1270 отличается так: другой набор диапазонов: 2×3300–3600 МГц против 2×1710–2690 МГц; корпус короче на 40 мм (340 против 380 мм).

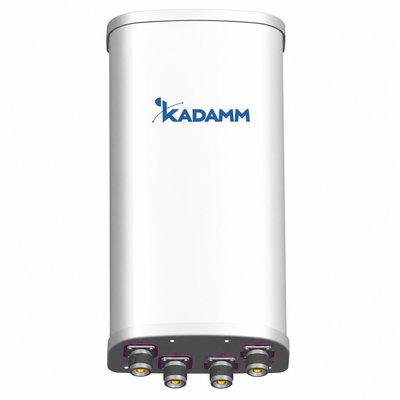

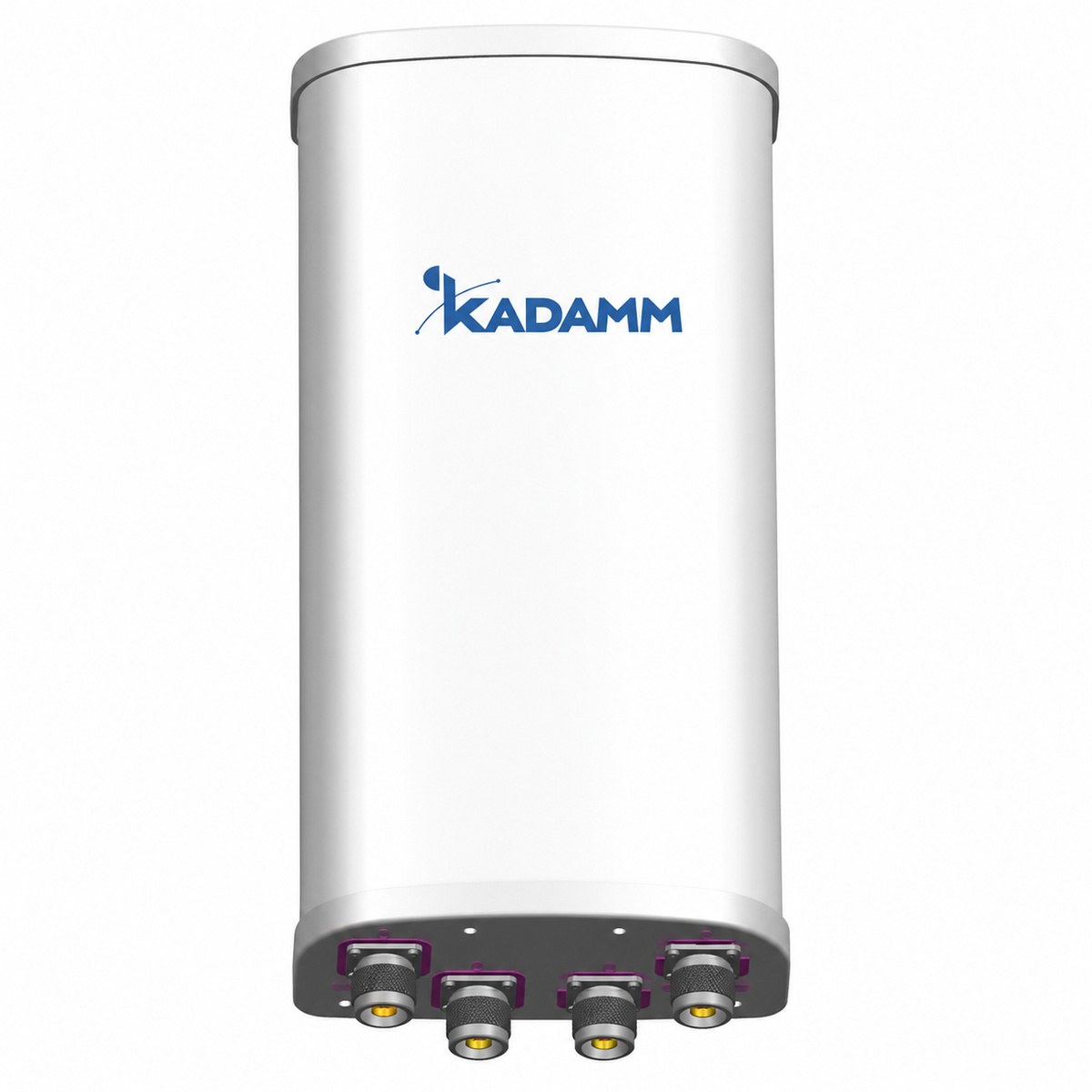

Антенна КАДАММ APXX-3336-1465 — двухдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с двумя независимыми излучающими системами 3300–3600 МГц, кросс-поляризацией ±45° и 4 портами. Рабочие полосы перекрывают LTE/NR 3500 (диапазоны 3GPP B42), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Коэффициент усиления 13,9 дБи по поддиапазонам при высоте полотна 340 мм. Электрический наклон 0° фиксирован; механический наклон ± 15°.

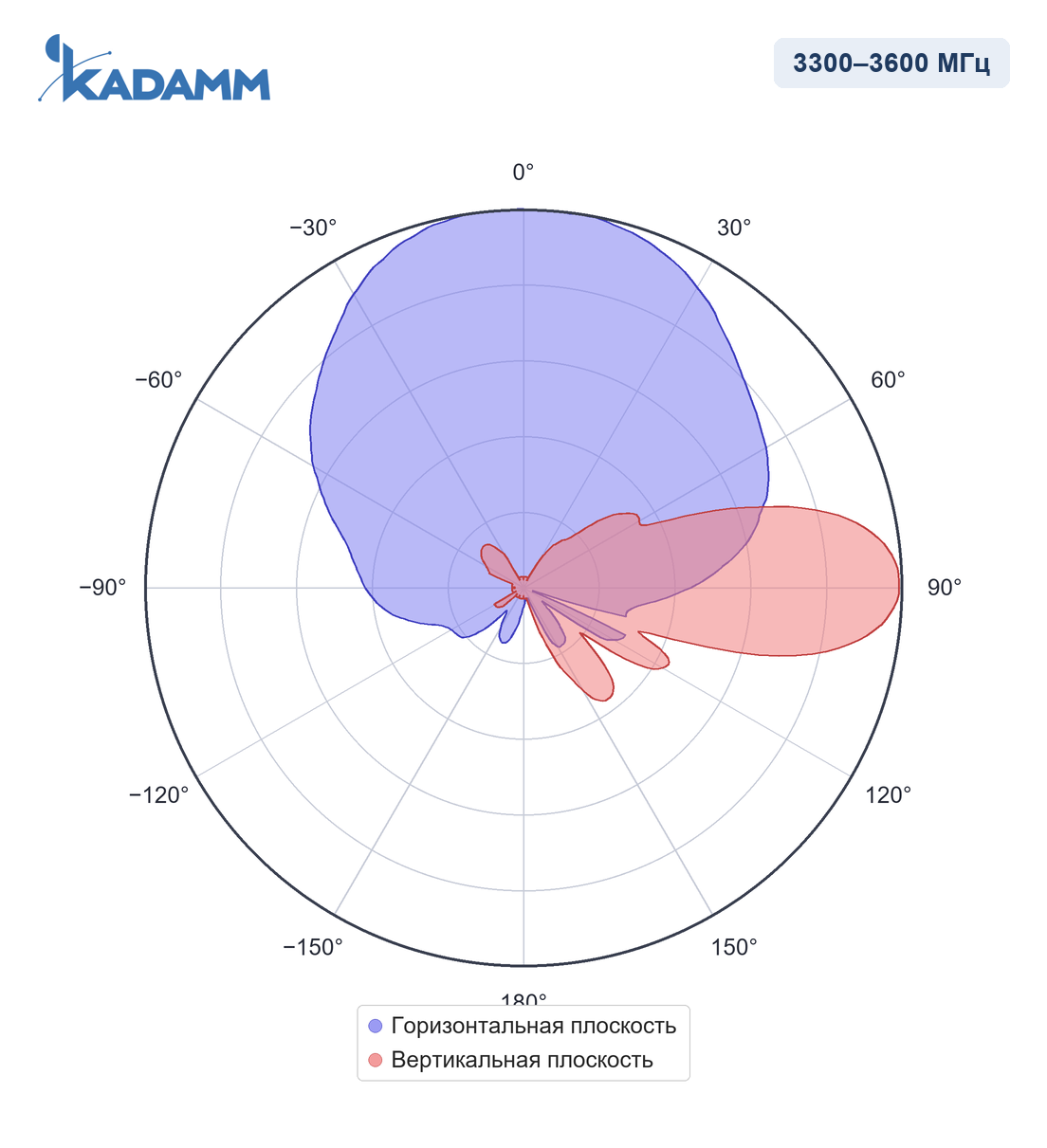

Диаграммы направленности KADAMM APXX-3336-1465 в полосах 3300–3600 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×3300–3600 МГц |
| Коэффициент усиления, дБи | 13,9 ± 0,5 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Поляризация | ±45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 125 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × вилка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 340 × 160 × 81 мм |
| Размеры упаковки | 460 × 245 × 215 мм |
| Масса антенны | 2,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | ± 15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–Ø76 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-3336-1465 работает в полосах 3300–3600 МГц: сети LTE/NR 3500 (диапазоны 3GPP B42/n78). Секторы базовых станций в диапазонах LTE/NR 3500: ёмкостные слои сети в городской застройке, плотные площадки.
Антенна КАДАММ APXX-3336-1465, монтажный комплект на трубу Ø35–Ø76 мм.

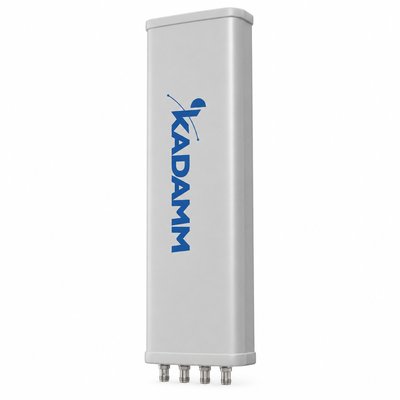

| Параметр | APXX-3336-1465 | APXX-3338-1765IR | APXX-1727-2140IR | APXX-1727-1867IR | APXX-1727-1768 | APXX-1727-1468 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×3300–3600 МГц | 2×3300–3800 МГц | 2×1695–2690 МГц | 2×1710–2690 МГц | 2×1710–2690 МГц | 2×1695–2690 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 32° | 65° | 65° | 68° |
| Коэффициент усиления | 13,9 дБи | 17,3 дБи | 21 дБи | 18 дБи | 17,4 дБи | 13,5 дБи |
| Электрический наклон | 0°, фикс. | 0–10°, RET | 2–12°, фикс. | 2–12°, RET | 0–12°, фикс. | 0°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-3336-1465 — 3300–3600 МГц — перекрывают диапазоны 3GPP B42/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-3336-1465 — 4 × вилка N (IEC 61169-16); поляризация — 2×±45°.
У KADAMM APXX-3336-1465 крепление на трубу Ø35–Ø76 мм, размеры 340 × 160 × 81 мм, масса 2,1 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXX-3336-1465 — 0°, фиксирован; механический наклон ± 15° — кронштейном.
Да. Обе системы работают в одном диапазоне 3300–3600 МГц, поэтому четыре порта можно отдать одному радиомодулю LTE с MIMO 4×4.
Артикул для заказа — KADAMM APXX-3336-1465, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-3336-1465 могут уточняться без уведомления.
Поставляем KADAMM APXX-3336-1465 — секторная антенна базовой станции 3300–3600 МГц, 13,9 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
