Компактная панельная антенна для малых сот и уличных микросот с фиксированным электрическим наклоном с кросс-поляризацией ±45°: 2×1710–2690 МГц, 4 порта, фиксированный электрический наклон 0°.
Коротко: KADAMM APXX-1727-965 — 2×1710–2690 МГц, 4 порта, длина 300 мм, масса 2,5 кг, усиление 8,8 дБи. От ближайшей модели KADAMM APXX-1727-1270 отличается так: корпус короче на 80 мм (300 против 380 мм); легче на 1,8 кг (2,5 против 4,3 кг).

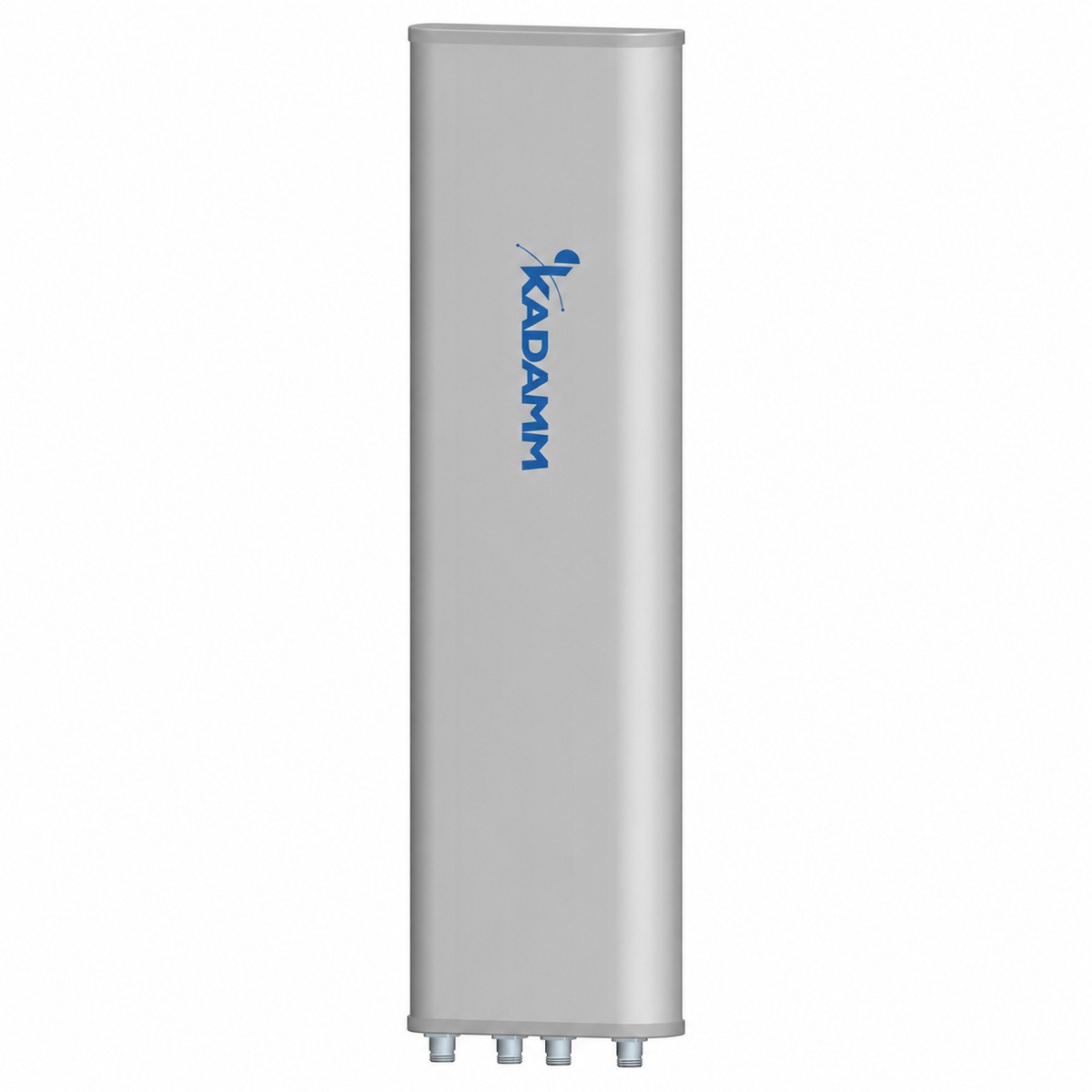

Антенна КАДАММ APXX-1727-965 — компактная панельная антенна для малых сот и уличных микросот с фиксированным электрическим наклоном: двумя независимыми излучающими системами 1710–2690 МГц, кросс-поляризацией ±45°, 4 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), возможно MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Коэффициент усиления 8–8,8 дБи по диапазонам, ширина ДН в горизонтальной плоскости 65°. Габариты 300 × 160 × 80 мм, масса 2,5 кг. Фиксированный электрический наклон 0°, механический наклон 0–15°. КСВН не более 1,5.

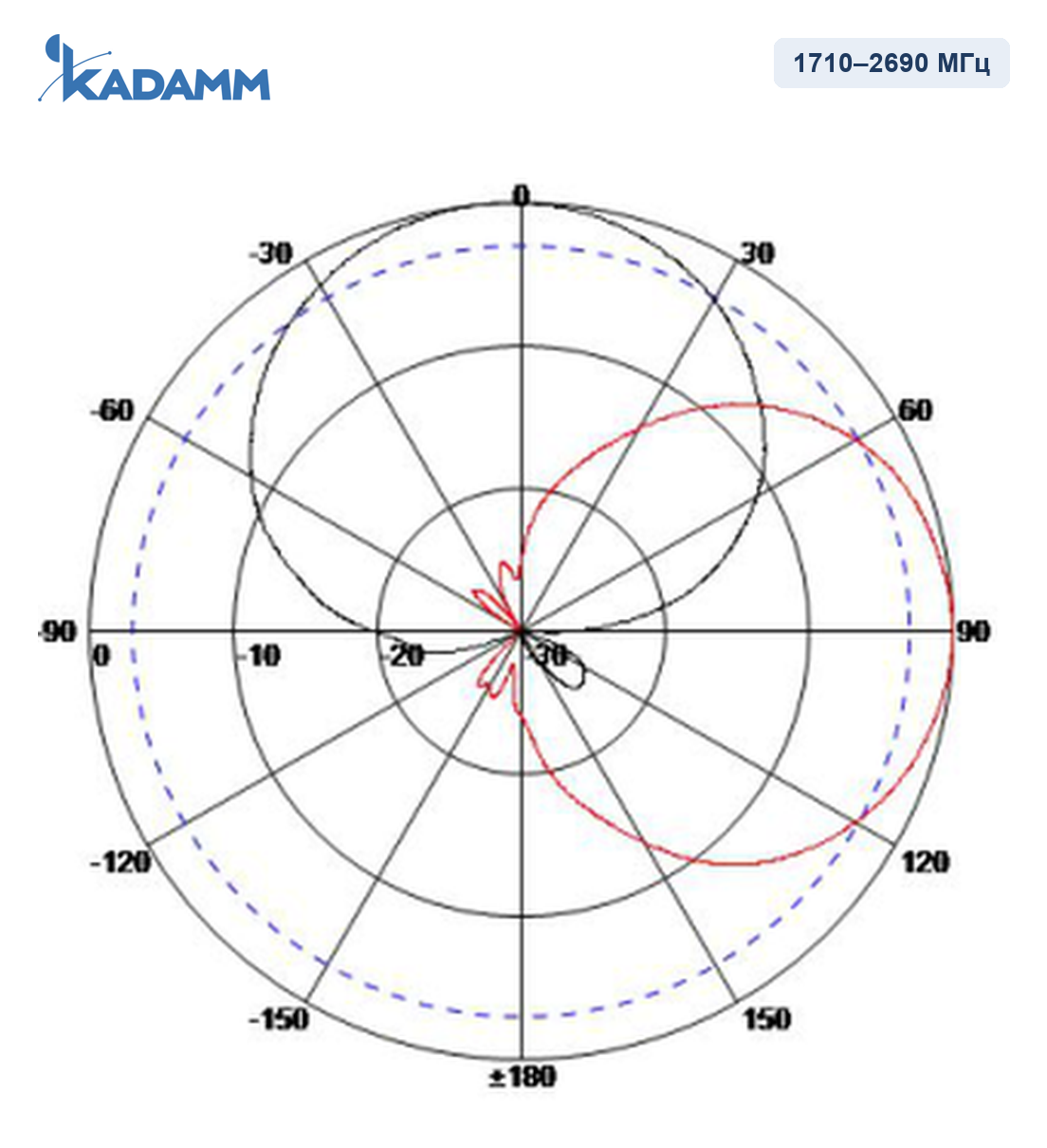

Диаграммы направленности KADAMM APXX-1727-965 в полосах 1710–2690 МГц — нормированные, в полярных координатах.
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | |||
| Коэффициент усиления, дБи | 8 | 8,5 | 8,8 | 8,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° | |||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥25 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 200 Вт | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 300 × 160 × 80 мм |
| Размеры упаковки | 370 × 200 × 160 мм |
| Масса антенны | 2,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–Ø85 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXX-1727-965 работает в полосах 1710–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Малые соты и микросоты уличного размещения: столбы освещения, фасады, крыши малоэтажных зданий; уплотнение ёмкости в местах скопления абонентов (улицы, площади, транспортные узлы), покрытие внутренних дворов и парковок (GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600).
Антенна КАДАММ APXX-1727-965, монтажный комплект на трубу Ø35–Ø85 мм.

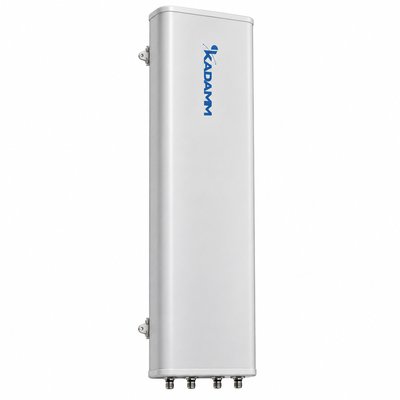

| Параметр | APXX-1727-965 | APXX-0304-1278 | APXX-0708-1470IR | APXX-0708-1670IR | APXX-0727-1865IR | APXX-0727-1868IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×1710–2690 МГц | 2×300–350 МГц | 2×703–803 МГц | 2×703–803 МГц | 698–960 / 1710–2690 МГц | 698–960 / 1710–2690 МГц |
| Поляризация | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 65° | 65° | 65° | 65° |
| Коэффициент усиления | 8,8 дБи | 11,5 дБи | 14 дБи | 15,5 дБи | 17,5 дБи | 17,5 дБи |
| Электрический наклон | 0°, фикс. | 0°, фикс. | 0–14°, RET | 2–12°, фикс. | 2–12°, фикс. | 2–10° / 2–12°, фикс. |
| Тип | секторная панельная антенна с фиксированным наклоном | секторная панельная антенна с фиксированным наклоном | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXX-1727-965 — 1710–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXX-1727-965 — 4 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — 2×±45°.
У KADAMM APXX-1727-965 крепление на трубу Ø35–Ø85 мм, размеры 300 × 160 × 80 мм, масса 2,5 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXX-1727-965 — 0°, фиксирован; механический наклон 0–15° — кронштейном.
Артикул для заказа — KADAMM APXX-1727-965, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXX-1727-965 могут уточняться без уведомления.
Поставляем KADAMM APXX-1727-965 — секторная антенна базовой станции 1710–2690 МГц, 8,8 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
