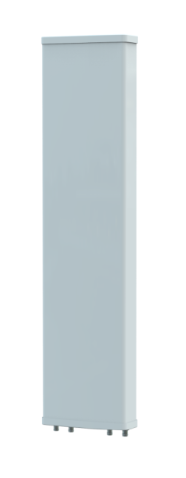

KADAMM K802182018 — секторная антенна 1710–2170 МГц, 2 системы излучателей, 17,8 дБи, 4 порта, RET KADAMM K802182018 — секторная антенна 1710–2170 МГц, 2 системы излучателей, 17,8 дБи, 4 порта, RET

KADAMM K802182018 — секторная антенна 1710–2170 МГц, 2 системы излучателей, 17,8 дБи, 4 порта, RET

Код: 2001879
KADAMM K802182018 — секторная антенна 1710–2170 МГц, 2 системы излучателей, 17,8 дБи, 4 порта, RET
KADAMM K802182018 — техническое описание (PDF) KADAMM — общий каталог антенн (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Антенны

KADAMM K802182018 — секторная панельная антенна 1710–2170 МГц, 2 системы излучателей, 65°, 17,8 дБи, 4 порта, встроенный RET

Панельная секторная антенна базовых станций с двумя независимыми излучающими системами 1710–2170 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.

KADAMM K802182018
2×1710–2170 МГц
Диапазон
17,8 дБи
Усиление
65°
Ширина луча (Г)
2–12°
Электрический наклон
4×4.3-10
Разъёмы
1360 мм
Высота

О модели

Коротко: KADAMM K802182018 — 2×1710–2170 МГц, 4 порта, длина 1360 мм, масса 13,6 кг, усиление 17,8 дБи. От ближайшей модели KADAMM K802182021s отличается так: легче на 10,6 кг (13,6 против 24,2 кг); усиление ниже на 2,5 дБ в диапазоне 1710–2170 МГц (17,8 против 20,3 дБи).

KADAMM K802182018 — панель для сектора базовой станции сотовой сети, полосы 2×1710–2170 МГц. Главное в цифрах: 2 системы излучателей; 4 входа; горизонтальный луч 65°; усиление до 17,8 дБи; наклон луча 2–12° с дистанционным управлением.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1360 мм вертикальный луч составляет 7,3 ± 0,4°. Столбцы разных диапазонов работают независимо: у каждой из 2 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 22 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 4 — это 2 системы по две поляризации. Системы разных диапазонов развязаны на более чем 30 дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 28 дБ — в тыл уходит примерно в 631 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 17–18 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 7,3 ± 0,4°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 4,8°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 SRET. Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Корпус и крепление: высота × ширина × глубина 1360 × 320 × 105 мм, масса 13,6 кг и 5,4 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 216 км/ч. Ветровая нагрузка при 150 км/ч — 480 / 111 / 537 Н (фронт / бок / тыл); фронтальная — это около 49 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Чем KADAMM K802182018 отличается от похожих моделей

По сравнению с KADAMM K802182021sУ KADAMM K802182018 легче на 10,6 кг (13,6 против 24,2 кг); усиление ниже на 2,5 дБ в диапазоне 1710–2170 МГц (17,8 против 20,3 дБи); сечение корпуса 320×105 против 446×165 мм.
По сравнению с KADAMM K802182015У KADAMM K802182018 корпус длиннее на 560 мм (1360 против 800 мм); тяжелее на 5 кг (13,6 против 8,6 кг); усиление выше на 3,3 дБ в диапазоне 1710–2170 МГц (17,8 против 14,5 дБи); вертикальный луч уже в диапазоне 1710–2170 МГц (6,3–7,3° против 12,1–14,1°); электрический наклон 2–12° против 2–14° в диапазоне 1710–2170 МГц. Длинная решётка даёт больше усиления и более узкий вертикальный луч: такую модель ставят на дальние секторы и высокие опоры.
По сравнению с KADAMM K802182020У KADAMM K802182018 корпус короче на 620 мм (1360 против 1980 мм); легче на 5,4 кг (13,6 против 19 кг); усиление ниже на 1,7 дБ в диапазоне 1710–2170 МГц (17,8 против 19,5 дБи); вертикальный луч шире в диапазоне 1710–2170 МГц (6,3–7,3° против 4,4–5,1°); электрический наклон 2–12° против 2–8° в диапазоне 1710–2170 МГц; механический наклон 0–15° против 0–10°. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.

Диаграммы направленности

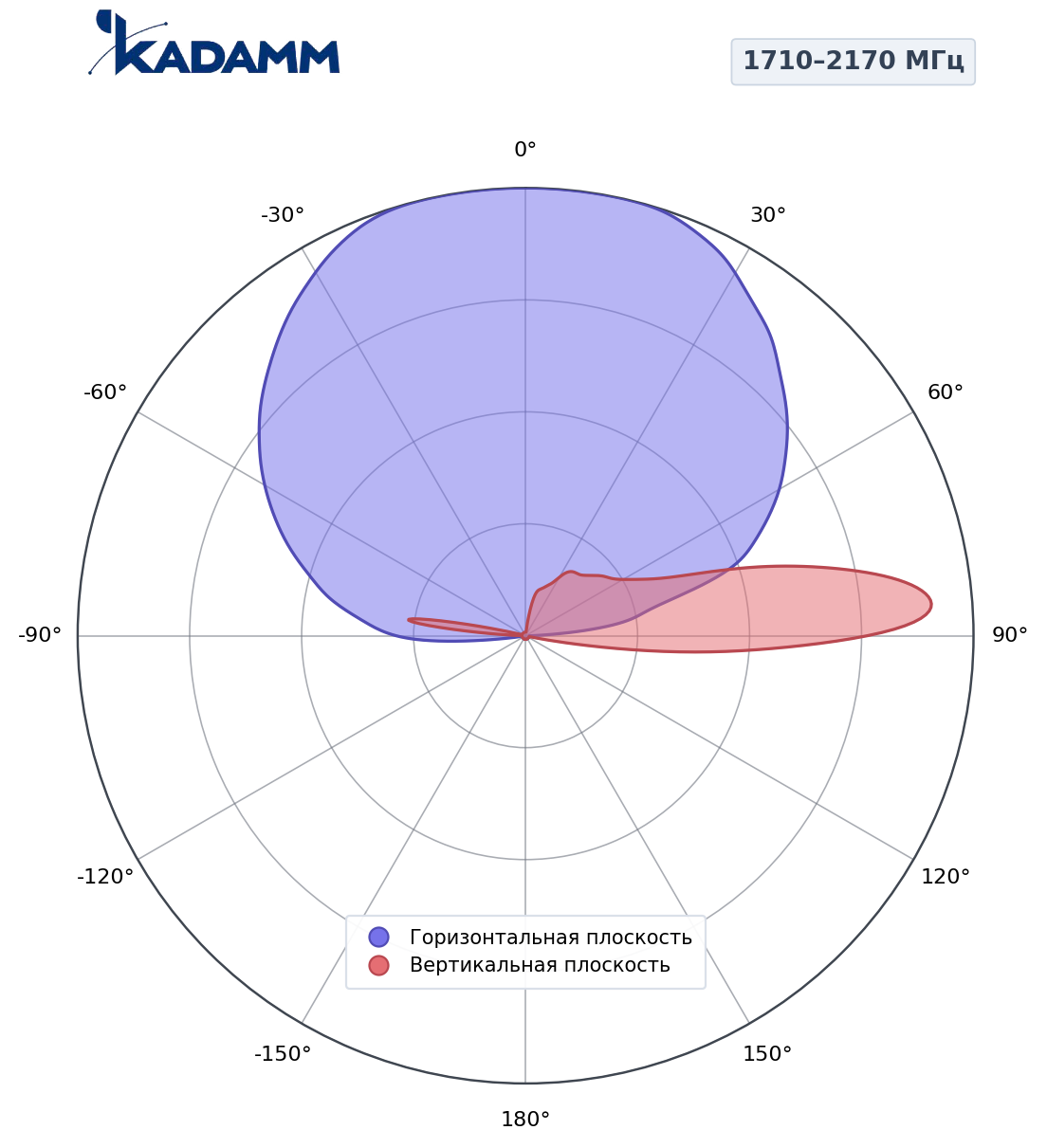

Диаграмма направленности KADAMM K802182018, 1710–2170 МГц
1710–2170 МГц
горизонтальная и вертикальная плоскости

Диаграммы направленности KADAMM K802182018 в полосах 1710–2170 МГц — нормированные, в полярных координатах.

Ключевые особенности

Две системы в одной панели2×1710–2170 МГц, ±45°, 4 порта (4 × розетка 4.3-10) — MIMO 2×2 в каждой системе или MIMO 4×4 для одного радиомодуля.
Усиление до 17,8 дБиПолотно высотой 1360 мм даёт 17,2–17,8 дБи по поддиапазонам при ширине луча 65° в горизонтальной плоскости.
Дистанционный наклон RETЭлектрический наклон 2–12°, управление по AISG 2.0, блок RET установлен на заводе и входит в комплект. Механический наклон 0–15°.
Чистый трактIM3 не выше −153 дБн при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами >30 дБ.
Мощность и защитаДо 250 Вт на порт при 50 °C, заземление по постоянному току.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −50…+65 °C, ветер до 216 км/ч.

Электрические характеристики

Параметр1710–1880 МГц1850–1990 МГц1920–2170 МГц
Диапазон частот2×1710–2170 МГц
Коэффициент усиления, дБи17,2 ± 0,517,5 ± 0,517,8 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость64 ± 2,7°64 ± 2,3°65 ± 1,9°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7,3 ± 0,4°6,7 ± 0,4°6,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ>28
Поляризационная развязка (кроссполяризационная), дБ>22
Подавление первого бокового лепестка, дБ>18>18>17
Поляризация±45°
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ> 28
Развязка между входами разных систем, дБ>30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−153
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)250 Вт
Протокол RETAISG 2.0 SRET
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы4 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1360 × 320 × 105 мм
Размеры упаковки1625 × 420 × 205 мм
Масса антенны13,6 кг
Масса монтажного комплекта5,4 кг
Масса в упаковке21,4 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)480 / 111 / 537 Н
Максимальная скорость ветра216 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–15°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–Ø115 мм

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — измерение пассивной интермодуляции; у этой модели IM3 ≤−153 дБн
✓
IEC 61169-54 — присоединительные размеры разъёмов: 4 × розетка 4.3-10
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B3/n3, B1/n1

Применение

Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3/n3, B1/n1). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.

С лучом 65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.

Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.

Как подобрать

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×1710–2170 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 4 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.

Ширина луча. 65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (7,3 ± 0,4°) и сравните с наклоном панели — 2–12°.

Тракт. Мощность на вход — до 250 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.

Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 13,6 кг и ветровую нагрузку 480 / 111 / 537 Н.

Комплект поставки

Антенна КАДАММ K802182018, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

Сравнение с похожими антеннами KADAMM

ПараметрK802182018K802182020K802182015K802182021sK802172721sK802172720
ФотоKADAMM K802182018KADAMM K802182020KADAMM K802182015KADAMM K802182021sKADAMM K802172721sKADAMM K802172720
Диапазон частот2×1710–2170 МГц2×1710–2170 МГц2×1710–2170 МГц2×1710–2170 МГц2×1710–2690 МГц2×1710–2690 МГц
Поляризация2×±45°2×±45°2×±45°2×±45°2×±45°2×±45°
Ширина ДН по уровню −3 дБ65°65°65°33°33°65°
Коэффициент усиления17,8 дБи19,5 дБи14,5 дБи20,3 дБи20,7 дБи20,4 дБи
Электрический наклон2–12°, RET2–8°, RET2–14°, RET2–12°, RET0–10°, RET2–8°, RET
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

У панели 4 входа, это 2 системы излучателей. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.

Модуль каждого диапазона занимает свою систему — развязка между системами более 30 дБ. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.

Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (7,3 ± 0,4°): для мачты 40 м и радиуса 2 км — около 4,8°, для крыши 25 м и радиуса 800 м — около 5,4°.

Электрический наклон панели — 2–12°, этого хватает для типовых высот подвеса. Окончательный угол уточняют по модели радиопокрытия и контрольным замерам после запуска; пришлите высоты, азимуты и радиусы секторов — посчитаем наклоны для вашего сайта. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.

Да. Наклон задаёт привод RET по протоколу AISG 2.0 SRET: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это удобно при оптимизации сети, при вводе новых сайтов рядом и при сезонных изменениях нагрузки.

Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.

Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.

Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.

Собственная масса панели — 13,6 кг, монтажного комплекта — 5,4 кг. Ветровая нагрузка при 150 км/ч — 480 / 111 / 537 Н (фронт / бок / тыл), фронтальная — около 49 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.

Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.

Столько, сколько секторов в схеме сайта. При луче 65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.

Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели. Пришлите карту площадки и требования к ёмкости — подберём схему секторизации и модели панелей KADAMM под неё, а также проверим, хватит ли места на опоре.

KADAMM K802182018 — запросить цену и сроки
Подберём конфигурацию, монтажный комплект и блок RET под вашу площадку. Сроки поставки уточняйте у менеджера.
Запросить цену →+7 (495) 109-02-08

Артикул для заказа — KADAMM K802182018, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K802182018 могут уточняться без уведомления.

Поставляем KADAMM K802182018 — секторная антенна 1710–2170 МГц, 2 системы излучателей, 17,8 дБи, 4 порта, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
